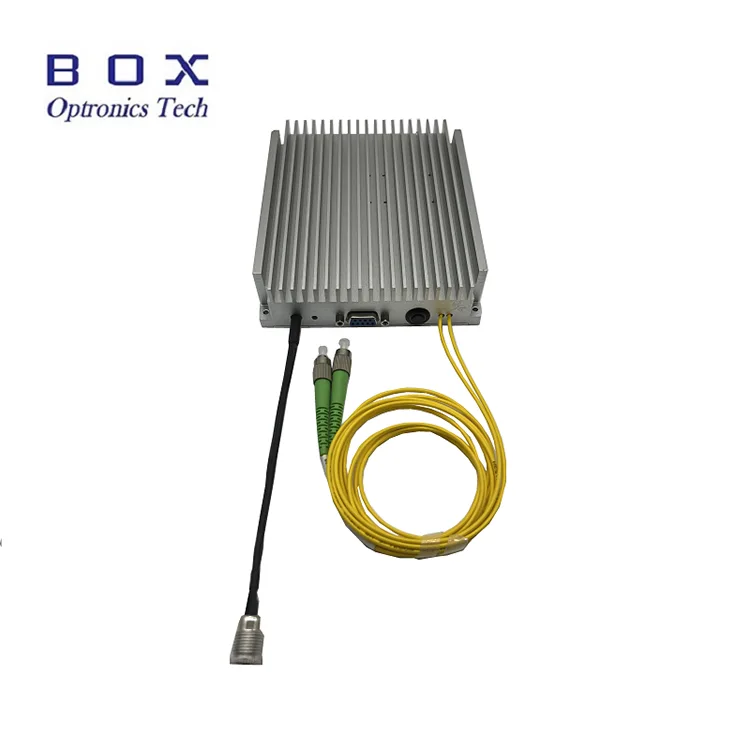

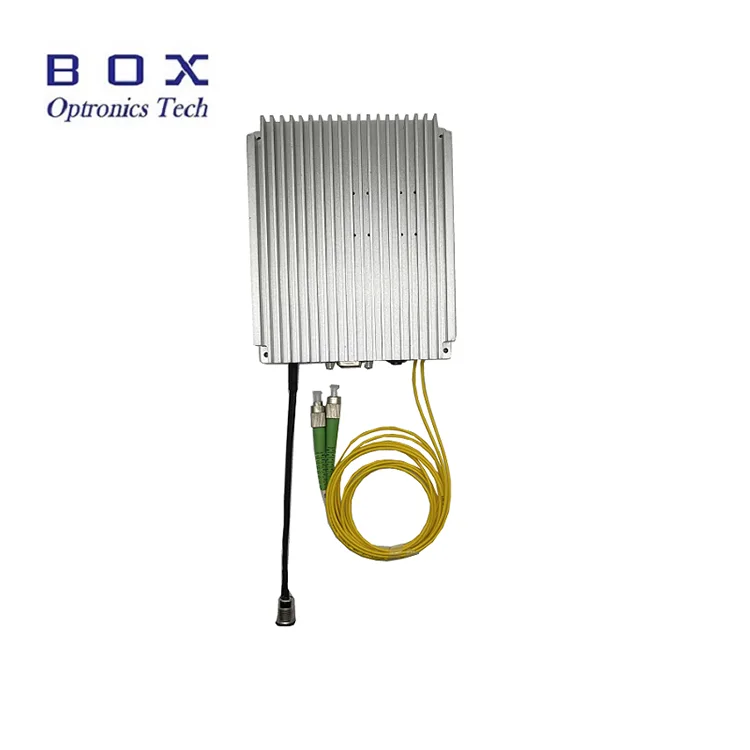

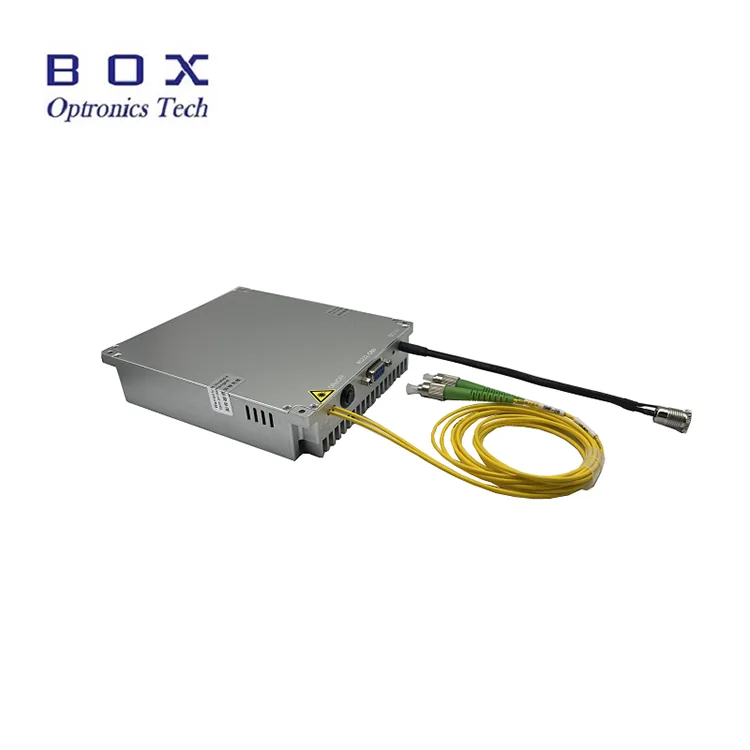

O amplificador de fibra dopada com itérbio (YDFA) usa uma bomba de laser semicondutora para excitar a fibra de ganho dopada com itérbio, fornecendo amplificação óptica eficiente na faixa de comprimento de onda de 1030–1080 nm. O amplificador oferece potência de saída saturada opcional e continuamente ajustável em 17/20/23/25/26/27/30/33/37/40dBm, apresentando alto ganho, baixo ruído e desempenho de saída estável.
Disponível em configurações de bancada e de módulo compacto, o YDFA suporta controle de painel frontal, comunicação serial e operação de software de PC, tornando-o adequado para aplicações como amplificação de laser de 1064 nm em pesquisa científica, sistemas de laser industriais, aplicações de laser de fibra e sistemas de medição óptica de precisão.
|
Parâmetros |
Unidade |
Valores |
Notas |
|
Comprimento de onda operacional |
nm |
1030~1070, 1040~1080 |
|
|
Potência de entrada |
dBm |
0~10 |
Personalizável |
|
Potência de saída saturada |
dBm |
17/20/23/25/26/27/30/33/37/40 |
@0dBm Entrada |
|
Figura de ruído |
dB |
≤5,0 |
|
|
Ganho dependente de polarização |
dB |
<0,3 |
Fibra SM |
|
Razão de extinção de polarização |
dB |
>20 |
Fibra PM |
|
Isolamento de entrada/saída |
dB |
>35 |
|
|
Tipo de fibra |
- |
Hi1060 ou PM980 |
|
|
Conector |
- |
FC/APC |
|
|
Modo de operação |
- |
ACC/APC(1) |
|
|
Dimensões |
milímetros |
260(L)×280(P)×120(A) |
Bancada (17-26dBm) |
|
260(L)×320(P)×120(A) |
Bancada (27-33dBm) |
||
|
376(L)×340(P)×112(A) |
Bancada (37-40dBm) |
||
|
125(L)×150(P)×20(A) |
Módulo (17~20dBm) |
||
|
139(L)×206(P)×27(A) |
Módulo (23~26dBm) |
||
|
139(L)×235(P)×70(A) |
Módulo (27~40dBm) |
||
|
Fonte de energia |
V |
CA 110 ~ 240 V, <30 W |
Bancada |
|
Fonte de energia |
V |
5V CC, <15W |
Módulo |
|
Modo de controle |
- |
Comunicação serial RS232 |
Módulo |
|
Interface de comunicação |
- |
DB9 Feminino |
Módulo |
|
Temperatura operacional |
℃ |
-5~+35 |
|
|
Faixa de umidade operacional |
% |
0~70 |
|
● Ampla faixa de comprimento de onda;
● Alta potência de saída até 40dBm;
● Figura de baixo ruído;
● Hi1060 ou PM980 opcional.
● Óptica não linear; eu
● Fotônica de microondas;
● Sistemas LiDAR coerentes.

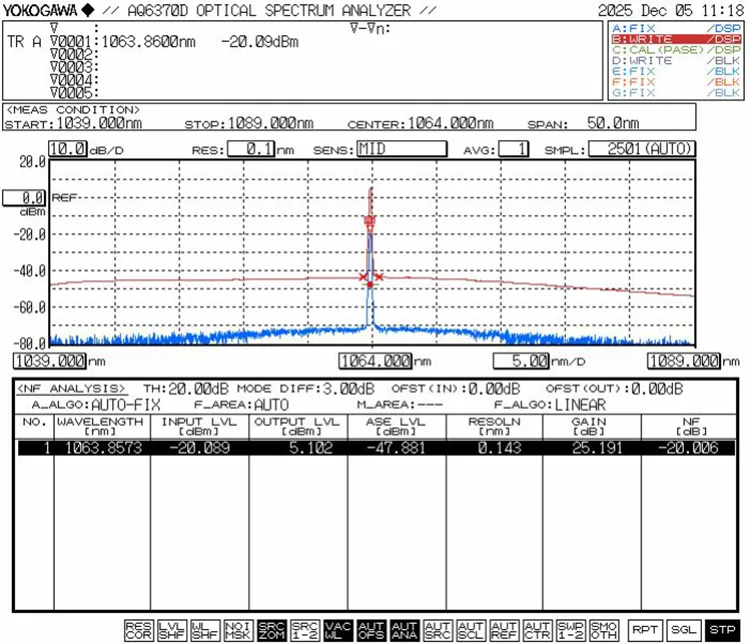

● Espectro óptico de sinal amplificado de 1.064 nm, potência de entrada de 0dBm, 3A
● Instabilidade de energia@potência de saída 27dBm, 0dBm entrada 1064nm, modo APC

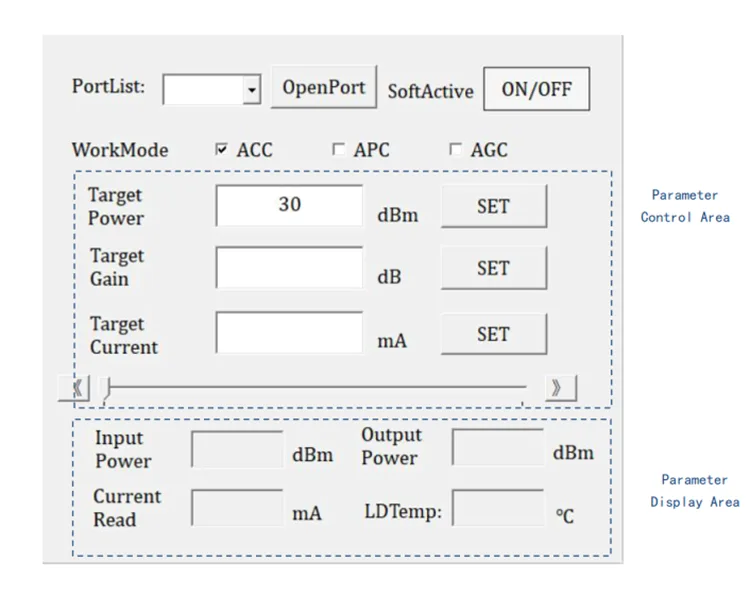

● Interface de software de controle de PC

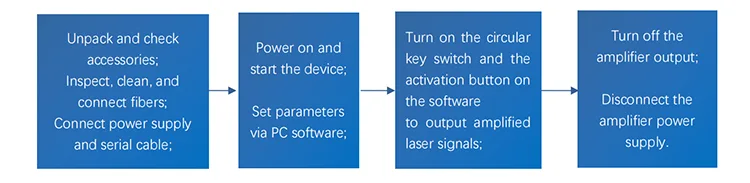

Passo 1. Desembalagem e montagem: Antes da montagem, verifique se todos os acessórios estão completos, incluindo cabo de alimentação ou adaptador de alimentação, jumpers de fibra, manual de operação, relatório de teste, etc.
Conecte a fonte de alimentação: Amplificadores de bancada podem ser conectados diretamente à alimentação CA; amplificadores modulares devem ser conectados a uma fonte de alimentação comutada CC ou fonte de alimentação regulada que atenda aos seus requisitos de fonte de alimentação.
Use equipamentos e ferramentas especiais (inspetor de extremidade de fibra, kit de limpeza de conector de fibra) para inspecionar e limpar a face final do conector de fibra. Somente quando estiver completamente limpo, use jumpers de fibra para conectar a fonte de luz de sinal à porta de entrada do amplificador.
Etapa 2. Ligue a fonte de alimentação do amplificador, selecione o modo de trabalho no software do PC e defina parâmetros como potência de saída ou corrente da bomba.
Observação: Cada vez que o módulo amplificador é ligado, o modo de trabalho (APC/ACC) e a corrente de trabalho ou potência de saída do amplificador são as configurações dos parâmetros do último uso. Se for necessário ajuste, ele poderá ser modificado através do software do PC. O amplificador geralmente é configurado para a corrente mínima de trabalho e a potência mínima de saída por padrão na fábrica.
Etapa 3. Pressione a chave de ativação (ACT) no módulo e clique na chave de ativação suave (SOFTACTIVE) no software do PC. Neste momento, o sinal do laser começa a ser amplificado e emitido. Durante o experimento, o modo de trabalho e a potência de saída podem ser ajustados em tempo hábil, conforme necessário.
Observação: Quando o amplificador está no estado de emissão de luz (o interruptor de ativação está ligado), é estritamente proibido conectar, desconectar ou conectar conectores de jumper de fibra; caso contrário, a face final do conector do jumper de fibra e o próprio amplificador poderão ser danificados, causando mau funcionamento.
Configuração 4. Após o uso, desligue a chave de ativação (ACT) para cortar a saída do amplificador, desligue a fonte de alimentação e desconecte a conexão de fibra.
|
YDFA |
Potência de saída |
Tipo de fibra |
Dimensão |
|
YDFA |
-XX |
-XX |
-X |
|
Amplificador de fibra dopada com itérbio |
17: 17dBm 20: 20dBm 23: 23dBm ... 40: 40dBm |
SM: Hi1060 PM:PM980 |
M: Módulo B: Bancada |
por exemplo: YDFA-27-PM-M
(Informações para pedido: Amplificador de fibra dopada com itérbio, potência de saída de 27dBm, com fibra PM980, pacote de módulo).
● Termos de cotação
(1) EXW:
Se você tiver uma conta DHL/UPS/FedEx, a Box Optronics sugere usar o EXW. Enviamos através da sua conta; não cobramos o custo de envio.
(2) PAD:
Se você não tiver uma conta, pague antecipadamente o custo de envio dos produtos.
(3) Outro
● Condições de pagamento
PayPal e T/T estão disponíveis.
Produção: 10-15 dias úteis. (Se houver algum em estoque, será enviado mais rápido.)
A logística internacional: 3-5 dias úteis.
● O amplificador deve funcionar dentro do comprimento de onda e faixa de potência do sinal óptico nominal. Não insira sinais ópticos além do intervalo especificado. Consulte o relatório de teste do produto para parâmetros específicos.
● Antes de começar, certifique-se de que o interruptor de alimentação e a chave de ignição estejam desligados e, em seguida, conecte a fonte de alimentação. Ao desligar, primeiro desligue a chave de ignição e desconecte a fonte de alimentação depois que o indicador de saída apagar. Não desligue diretamente a fonte de alimentação quando o amplificador estiver funcionando.
● A conexão/desconexão frequente de conectores de fibra de entrada e saída não é recomendada, pois pode causar contaminação por poeira, aumento da perda de inserção ou queima da face final do conector de fibra.
● O conector FC/APC na porta de saída principal serve apenas para teste de energia; é estritamente proibido conectá-lo a outros conectores de fibra. Se a fibra de saída precisar ser conectada a outras fibras, recomenda-se a emenda por fusão com um splicer de fusão de fibra.
● Mantenha o dispositivo longe de umidade, poeira e corrosão; guarde-o em local seco.
● Período de garantia:
Reparo ou substituição gratuita para defeitos não induzidos pelo homem dentro de 1 ano a partir da compra. Serviços de manutenção pagos disponíveis após 1 ano.
● Exclusões da Garantia Gratuita:
Durante o período de garantia gratuita, serão fornecidos serviços gratuitos de reparo ou substituição para falhas causadas por problemas de qualidade do produto. No entanto, a Box Optronics reserva-se o direito de recusar serviços de reparo gratuitos nos seguintes casos dentro do período de garantia:
(1) Danos causados por fatores naturais (por exemplo, raios, poeira) ou influências ambientais.
(2) Mau funcionamento devido à operação inadequada por parte do usuário.
(3) Danos físicos óbvios causados por erro humano.
(4) Desmontagem, modificação ou reparo não autorizado.
(5) Etiquetas de garantia alteradas ou incompletas na caixa.
(6) Danos ou perdas durante o transporte.
