Fonte de bomba de alta potência de fibra multimodo de 1064 nm

Índice

1. Introdução do Fonte de bomba de alta potência de fibra multimodo de 1064 nm

2. Especificações Técnicas

3. Recursos do produto

4. Aplicações Típicas

5. Acessórios padrão

6. Guia de operação segura

7. Informações sobre pedidos

8. Folha de dados

9. Termos de cotação e pagamento

10. Prazo de entrega

11. Notas de Operação e Manutenção

12. Garantia de Qualidade e Serviço pós-venda

Introdução do produto

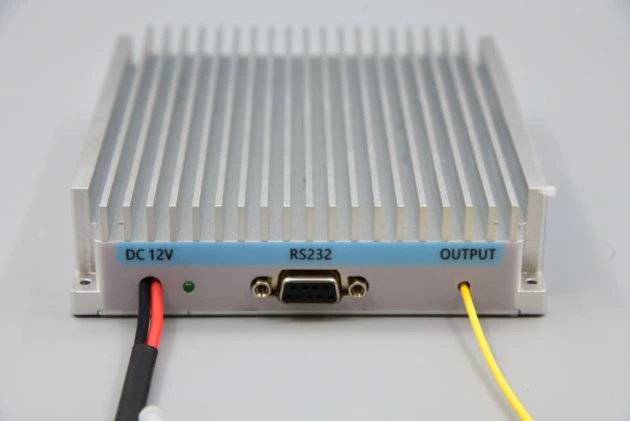

A fonte de laser de alta potência de 1064 nm é baseada em um chip laser semicondutor de alto desempenho, com saída acoplada a fibra 105/125um, e um circuito de condução de corrente constante projetado para garantir segurança e estabilidade operação do laser. adequado para aplicações em bombeamento a laser de fibra, biomedicina e assim por diante. Durante o uso a longo prazo, deve-se prestar atenção ao dissipação de calor da fonte de laser.

Produto Especificações

Recursos do produto

● Alta estabilidade;

● Alto potência de saída;

● Pacote de módulo com monitoramento de comunicação para fácil integração;

● Forneça um conector FC/UPC ou SMA905.

Aplicações de produtos

● Bombeamento a laser de fibra;

● Biomedicina;

● Processamento a laser de materiais.

Produto Detalhes

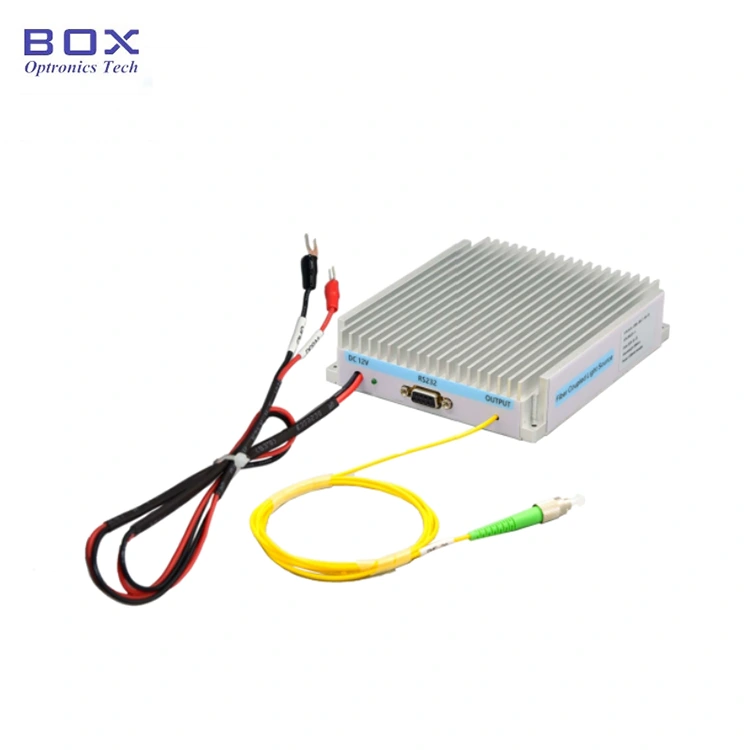

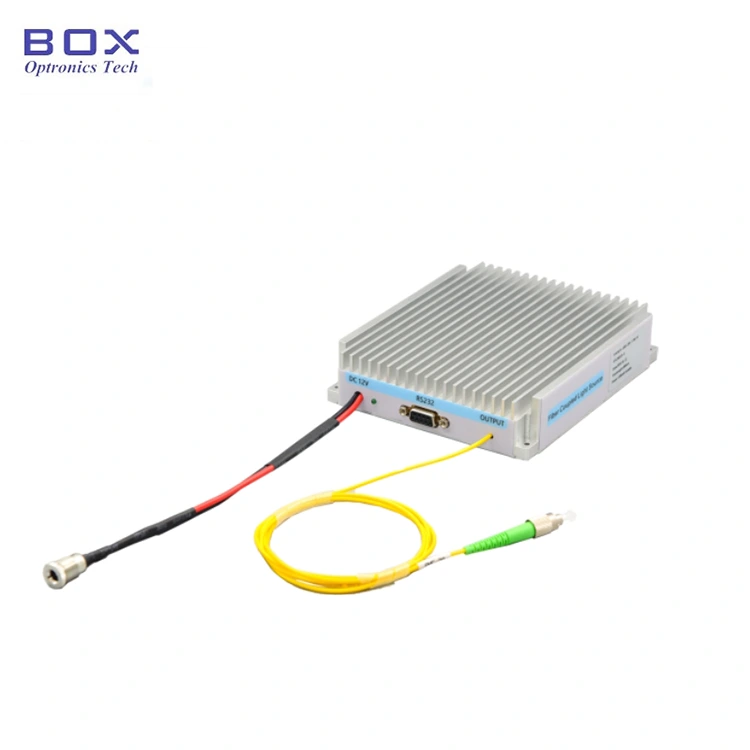

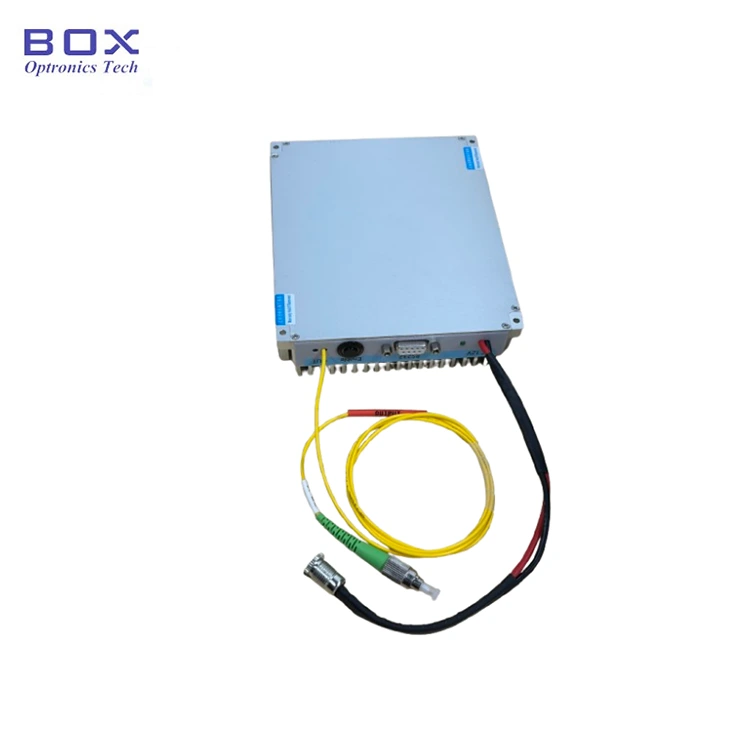

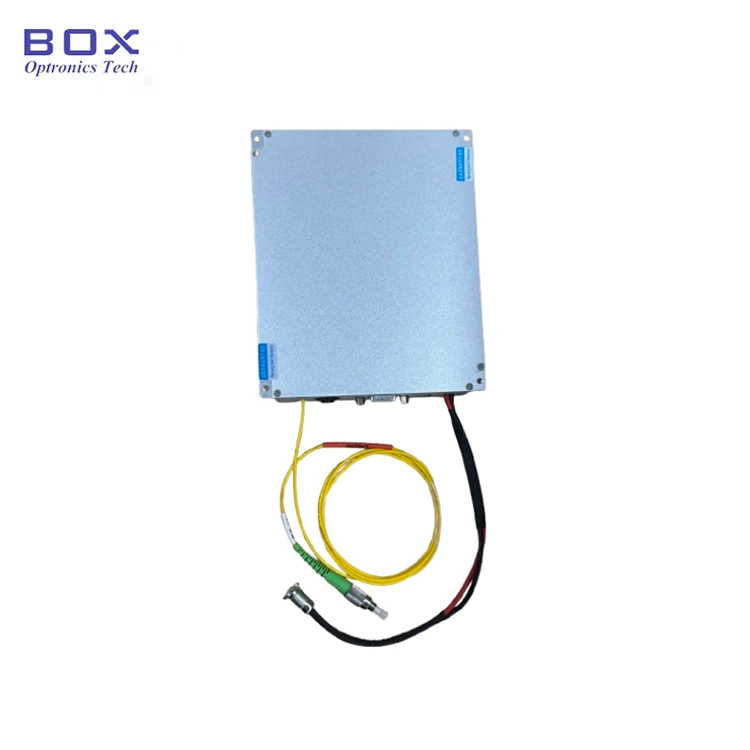

● Acessórios padrão

Operação Passos

Step1.Unpacking: Antes da montagem, verifique se todos os acessórios estão completos, incluindo módulo de fonte de bomba, dados USB cabo, adaptador de energia, relatório de teste, etc.

Step2.Fonte de alimentação: Conectado a uma CC fonte de alimentação comutada ou uma fonte de alimentação regulada que atenda às suas necessidades requisitos de abastecimento. Use apenas o adaptador de alimentação original compatível (DC12V). Adaptadores de energia inadequados podem danificar a fonte de luz. (Adaptador de energia fornecido de acordo com os padrões de tensão locais.)

Step3.Conectando fibra de saída: Abra o tampa contra poeira no conector ou flange da fibra, verifique a face final da fibra e conecte a fibra ou emende a fibra ao dispositivo ou medidor de energia a ser testado depois de confirmar que não há poluição e danos.

Setp4.Conectar ao computador host: Use o cabo de dados DB9 USB-RS232 para conectar a fibra multimodo 1064nm de alta potência Fonte da Bomba e o computador; o computador deve primeiro instalar um dedicado driver de porta serial para identificar o cabo de dados da porta serial USB-RS232, caso contrário o software do computador host e o módulo de fonte de luz não podem ser corretamente conectado e comunicado. Por favor, peça à Box Optronics o driver.

Software Step5.Control: Box Optronics fornece o comando serial ou software de PC para controlar a corrente LD e a temperatura LD da fibra multimodo de 1064 nm Fonte de bomba de alta potência. Escolha a porta correta, defina a porta atual e temperatura e clique no botão abrir. (Para evitar danos, acelere o inversor corrente lentamente na operação inicial. Não aplique corrente total imediatamente.)

Step6.Após o uso, clique no botão Fechar, desligue a fonte de alimentação e desconecte a conexão de fibra.

Pedido informação

por exemplo: BFL-1064-20M1 -FU-M

(Informações do pedido: Fonte de bomba de alta potência de fibra multimodo de 1064 nm, 20 W potência de saída, com fibra 105/125um 0,22NA, conector FC/UPC, pacote de módulo).

Para outros requisitos personalizados, entre em contato com: sales06@boxoptronics.com

Folha de dados e Folha de teste

Ficha de dados

Termos de cotação e pagamento

● Termos de cotação

(1) EXW:

Se você tiver uma conta DHL/UPS/FedEx, a Box Optronics sugere usar o EXW. Enviamos através da sua conta; não cobramos o custo de envio.

(2) PAD:

Se você não tiver uma conta, pague antecipadamente o custo de envio para os produtos.

● Condições de pagamento

PayPal e T/T estão disponíveis.

Tempo de espera

Demora cerca de 15 dias úteis para produção. (Se houver algum em estoque, será enviado mais rápido.)

A logística internacional pode levar de 3 a 5 dias úteis.

Notas de operação e Manutenção

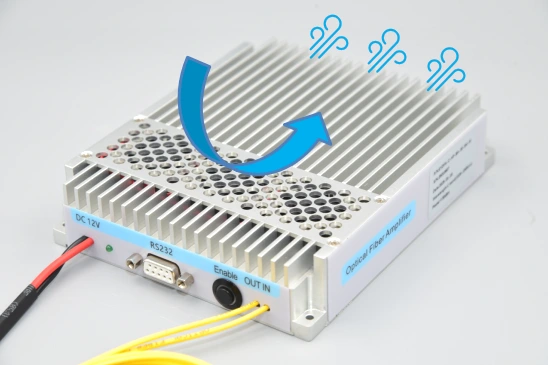

● Durante o uso prolongado, deve-se prestar atenção ao calor dissipação da fonte de laser. A fonte do laser deve ser fixada no calor pia e resfriado por um ventilador.

● Antes de utilizar uma fonte de laser com conector de fibra, é necessário para garantir que a face final do conector de fibra óptica esteja limpa para evitar queima do plugue de fibra óptica, o que não é coberto pela garantia gratuita.

● Certifique-se de que todos na área estejam usando equipamentos de segurança laser adequados óculos para proteção contra a radiação gerada pelo laser. É assumido que o operador esteja familiarizado com os perigos envolvidos na operação do laser e práticas de segurança a laser.

● Quando o dispositivo está em uso, ele pode emitir muitos watts de energia óptica radiação. Isto representa um risco para a segurança ocular e uma potencial fonte de calor para acender combustíveis.

● Instale um batente de feixe adequado para capturar a radiação óptica do extremidade da fibra. Certifique-se de que a saída esteja direcionada para uma parada de feixe apropriada ou o alvo pretendido.

● Sempre aumente a corrente aplicada ao dispositivo de zero até nível desejado. Inverta este procedimento ao desligar o diodo.

● A operação em potências e temperaturas acima da especificação acelerar o envelhecimento do dispositivo e pode destruir o dispositivo.

Garantia de Qualidade e Serviço pós-venda

● Período de garantia:

Reparo ou substituição gratuita para defeitos não induzidos pelo homem dentro de 1 ano a partir da compra. Serviços de manutenção pagos disponíveis após 1 ano.

● Exclusões da Garantia Gratuita:

Durante o período de garantia gratuito, serviços gratuitos de reparo ou substituição será fornecido para falhas causadas por problemas de qualidade do produto. No entanto, Caixa A Optronics reserva-se o direito de recusar serviços de reparo gratuitos nos seguintes casos dentro do período de garantia:

(1) Danos causados por fatores naturais (por exemplo, raios, poeira) ou influências ambientais.

(2) Mau funcionamento devido à operação inadequada por parte do usuário.

(3) Danos físicos óbvios causados ​​por erro humano.

(4) Desmontagem, modificação ou reparo não autorizado.

(5) Etiquetas de garantia alteradas ou incompletas na caixa.

(6) Danos ou perdas durante o transporte.
