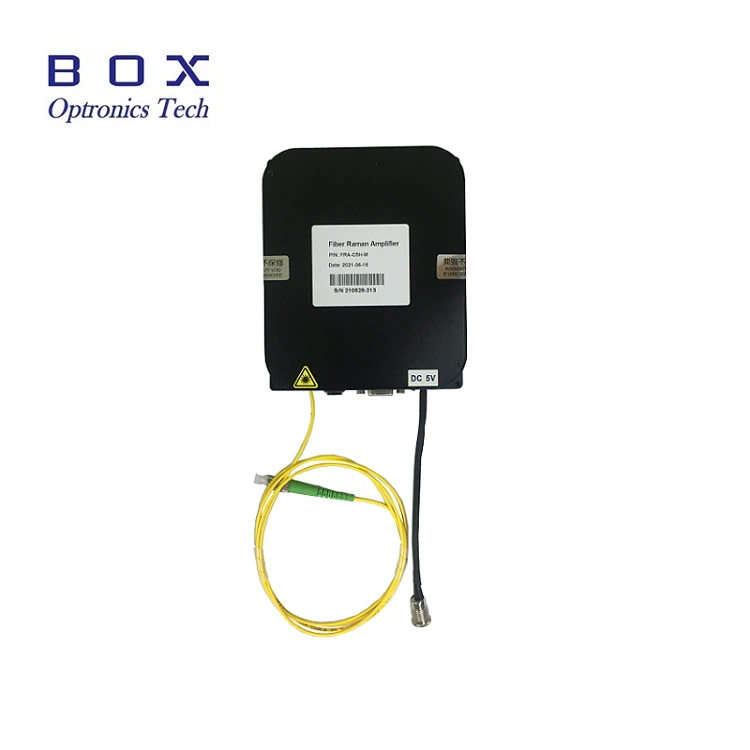

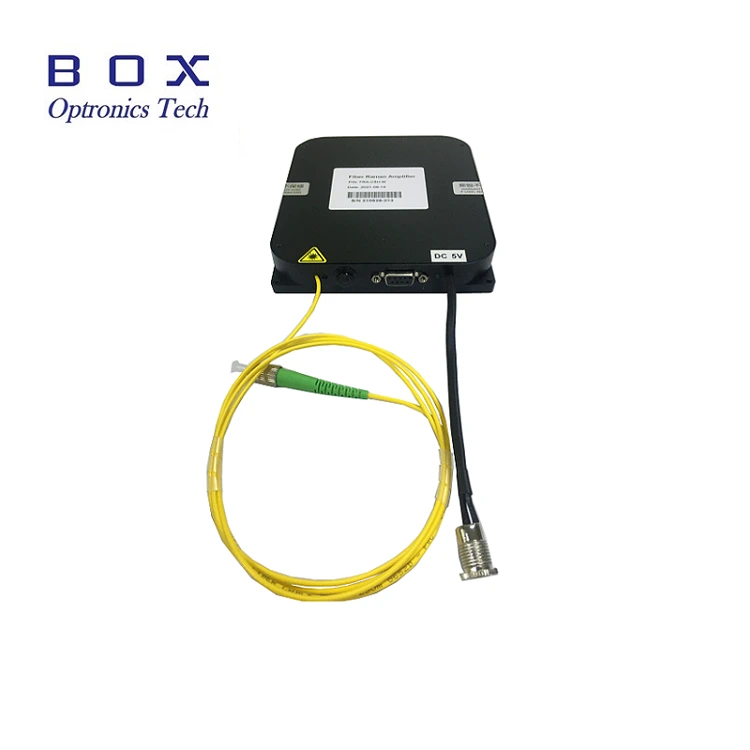

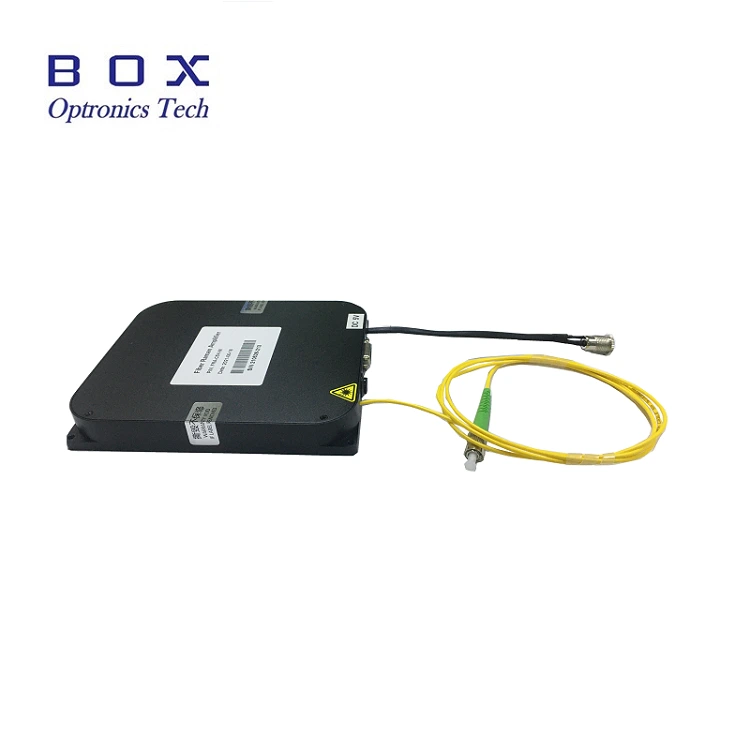

O módulo laser de diodo de bomba de 980 nm com acionamento integrado Os circuitos são especialmente projetados para comunicação óptica, amplificação de fibra, e pesquisa em óptica não linear. Integra um chip laser, circuito de acionamento, unidade de proteção de controle de temperatura e estrutura de saída de fibra em um, sem unidade externa necessária, plug-and-play. 200mW/400mW/600mW estão disponíveis. SM fibra e fibra PM são opcionais. Garantia de 1 ano. Ao usar a fonte de laser módulo por um longo período, certifique-se de considerar a dissipação de calor. Coloque o módulo em um dissipador de calor.
|
Parâmetros |
Unidade |
Valores |
Notas |
|
Comprimento de onda operacional |
nm |
974±1, 976±1 |
|
|
Potência de saída |
mW |
200-700 |
|
|
Instabilidade de energia (Curto prazo 15 minutos) |
dB |
≤±0,02 |
|
|
Instabilidade de energia (Longo prazo 8 horas) |
dB |
≤±0,05 |
|
|
Conector |
- |
FC/APC |
|
|
Tipo de fibra |
- |
Hi1060/PM980 |
|
|
Dimensões |
milímetros |
195(L)×220(P)×120(A) |
Bancada |
|
Dimensões |
milímetros |
150(L)×125(P)×20(A) |
Módulo |
|
Fonte de energia |
V |
CA 110 ~ 240 V, <20 W |
Bancada |
|
Fonte de energia |
V |
CC 5V/4A, <15W |
Módulo |
|
Dissipação de energia |
W |
≤ 60 |
|
|
Temperatura operacional |
℃ |
-5 ~ +55 |
|
|
Temperatura de armazenamento |
℃ |
-40 ~ +85 |
|
● Circuitos de acionamento integrados integrados, sem externo placa de driver necessária.
● Tamanho compacto e pequeno, adequado para integração e fácil instalação.
● Potência e estabilidade espectral.
● A interface de comunicação é compatível.
● Fonte de bomba para amplificadores de fibra (EDFA).
● Equipamento de detecção a laser.
● Transmissão de comunicações por fibra óptica sistemas.
● Detecção biológica.

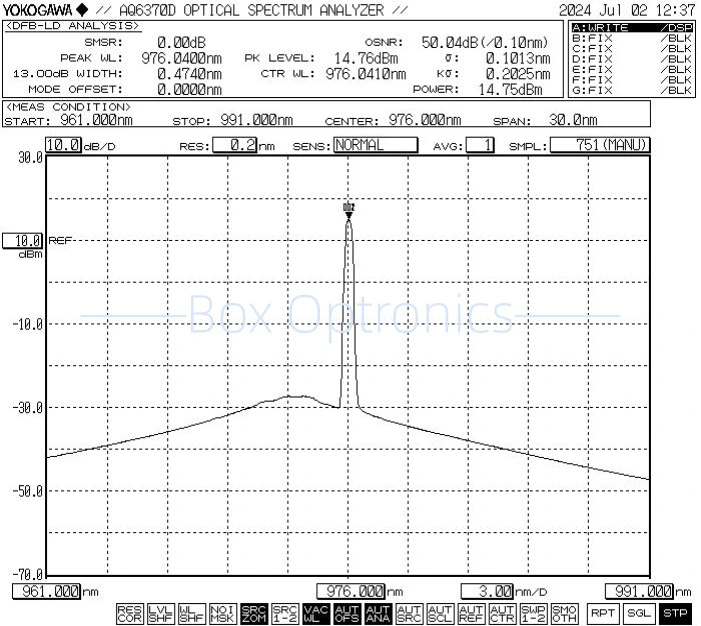

● Espectro típico: 976 nm

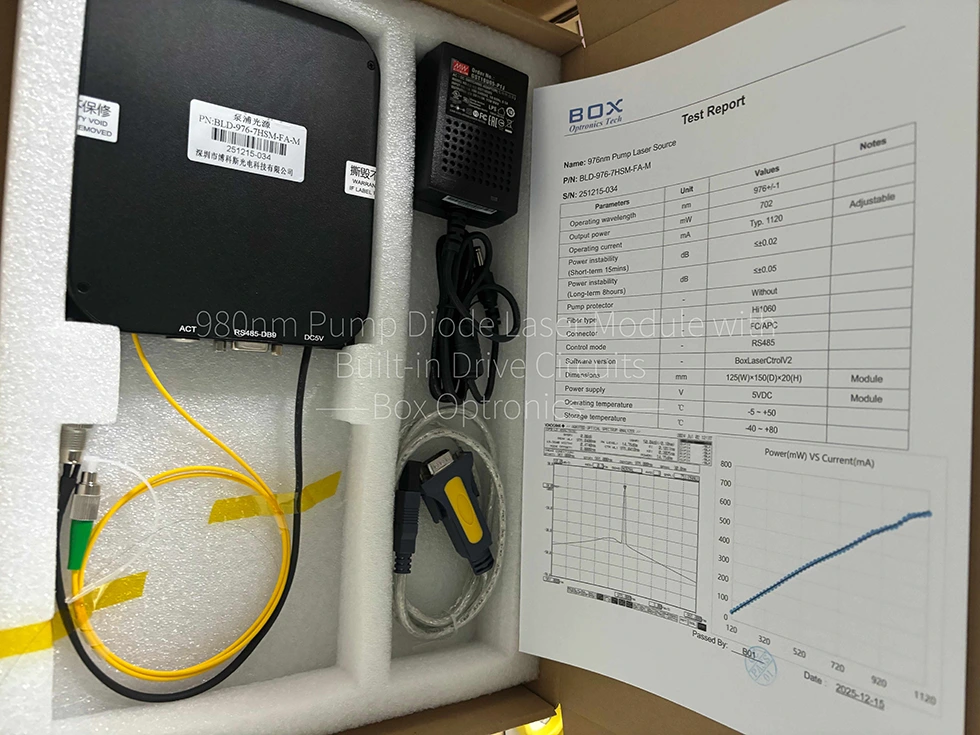

● Acessórios padrão
|
|
Acessórios |
Quantidade |
|
1 |
Fonte de laser da bomba (host do módulo) |
1 |
|
2 |
Cabo de dados USB-RS485 DB9 |
1 |
|
3 |
Adaptador de energia (opcional) |
1 |
|
4 |
Relatório de teste de produto |
1 |
Step1.Unpacking: Antes da montagem, verifique se todos os acessórios estão completos, incluindo módulo de fonte de laser da bomba, USB cabo de dados, adaptador de energia, relatório de teste, etc.
Step2.Fonte de alimentação: Conectado a uma CC fonte de alimentação comutada ou uma fonte de alimentação regulada que atenda às suas necessidades requisitos de abastecimento. Use apenas o adaptador de energia original compatível (DC5V ou DC12V). Adaptadores de energia inadequados podem danificar a fonte de luz. (adaptador de energia fornecido de acordo com os padrões de tensão locais.)
Step3.Conectando fibra de saída: Abra o tampa contra poeira no conector ou flange da fibra, verifique a face final da fibra e conecte a fibra ou emende a fibra ao dispositivo ou medidor de energia a ser testado depois de confirmar que não há poluição e danos.
Setp4.Conectar ao computador host: Use o cabo de dados DB9 USB-RS485 para conectar o módulo laser de diodo de bomba de 980nm com Circuitos de Drive Integrados e o computador; o computador deve primeiro instalar um driver de porta serial dedicado para identificar o cabo de dados da porta serial USB-RS485, caso contrário, o software do computador host e o módulo de fonte de luz não poderão ser conectado e comunicado corretamente. Por favor, peça à Box Optronics o driver.

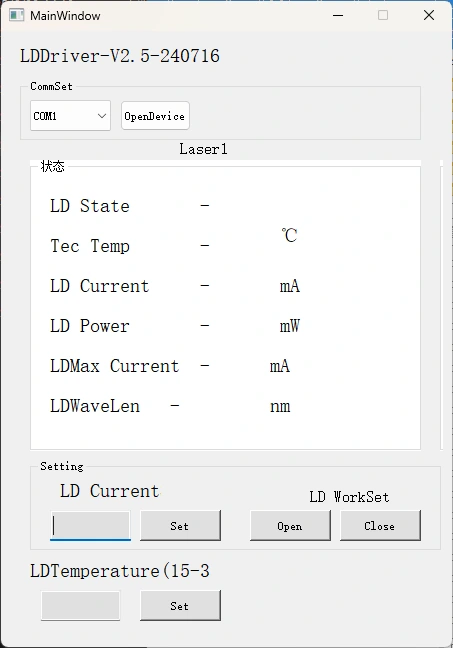

Software Step5.Control: Box Optronics fornece o comando serial ou software de PC para controlar a corrente LD e a temperatura LD do Módulo Laser de Diodo de Bomba de 980nm com circuitos de acionamento integrados. Escolha a porta correta, defina a porta atual e temperatura e clique no botão abrir. (Para evitar danos, acelere o inversor corrente lentamente na operação inicial. Não aplique corrente total imediatamente.)
Step6.Após o uso, clique no botão Fechar, desligue a fonte de alimentação e desconecte a conexão de fibra.
|
Nome |
Comprimento de onda |
Potência de saída |
Tipo de fibra |
Conector |
Dimensão |
Protetor de bomba |
|
BLD |
-XXX |
-XX |
XX |
-XX |
-X |
X |
|
Fonte de laser de bomba |
974: 974 nm 976: 976 nm |
2H: 200mW 4H: 400 mW 6H: 600mW Outro |
SM: Olá1060 PM: PM980 |
FA: FC/APC SA: SC/APC Outro |
M: Módulo B: Bancada |
Nulo: sem P1: Proteção contra 1064nm P5:Protetor contra 1550nm |
por exemplo: BLD-976-6HSM-FA-MP1
(Informações do pedido: Módulo de laser de diodo de bomba de 980nm com módulo integrado Circuitos de acionamento, 976nm, potência de saída de 600mW, com fibra SM Hi1060, FC/APC conector, proteção contra luz refletida de 1064 nm, pacote de módulos).
*Equipado com um protetor de bomba, a atenuação da potência de saída é de 10–15%.
Para outros requisitos personalizados, entre em contato: sales06@boxoptronics.com
● Termos de cotação
(1) EXW:
Se você tiver uma conta DHL/UPS/FedEx, a Box Optronics sugere usar o EXW. Enviamos através da sua conta; não cobramos o custo de envio.
(2) PAD:
Se você não tiver uma conta, pague antecipadamente o custo de envio para os produtos.
● Condições de pagamento
PayPal e T/T estão disponíveis.
Demora cerca de 10 dias úteis para produção. (Se houver algum em estoque, será enviado mais rápido.)
A logística internacional pode levar de 3 a 5 dias úteis.
● Ao usar o módulo de fonte de luz por longos períodos, certifique-se de considere a dissipação de calor e ventilação montando o módulo em um aquecedor afundar.
● Ao iniciar, primeiro certifique-se de que tanto o interruptor de alimentação quanto o interruptor de chave está na posição "desligado" e, em seguida, conecte a fonte de alimentação. Ao desligar, primeiro desligue a chave de ignição; espere até que o indicador a luz se apagou antes de desconectar a fonte de alimentação. Nunca diretamente corte a energia enquanto o equipamento estiver em operação.
● Evite conectar/desconectar frequentemente conectores de fibra para evitar acúmulo de poeira e danos na face final.
● Limpe os conectores de fibra com um pano sem fiapos e inspecione com um detector de face final de fibra antes da conexão. Sempre conecte/desconecte fibras sem energia para evitar queimaduras na face final. Tampe os conectores não utilizados com tampas contra poeira.
● Armazene o equipamento em um ambiente seco e livre de umidade.
● Período de garantia:
Reparo ou substituição gratuita para defeitos não induzidos pelo homem dentro de 1 ano a partir da compra. Serviços de manutenção pagos disponíveis após 1 ano.
● Exclusões da Garantia Gratuita:
Durante o período de garantia gratuito, serviços gratuitos de reparo ou substituição será fornecido para falhas causadas por problemas de qualidade do produto. No entanto, Caixa A Optronics reserva-se o direito de recusar serviços de reparo gratuitos nos seguintes casos dentro do período de garantia:
(1) Danos causados por fatores naturais (por exemplo, raios, poeira) ou influências ambientais.
(2) Mau funcionamento devido à operação inadequada por parte do usuário.
(3) Danos físicos óbvios causados por erro humano.
(4) Desmontagem, modificação ou reparo não autorizado.
(5) Etiquetas de garantia alteradas ou incompletas na caixa.
(6) Danos ou perdas durante o transporte.

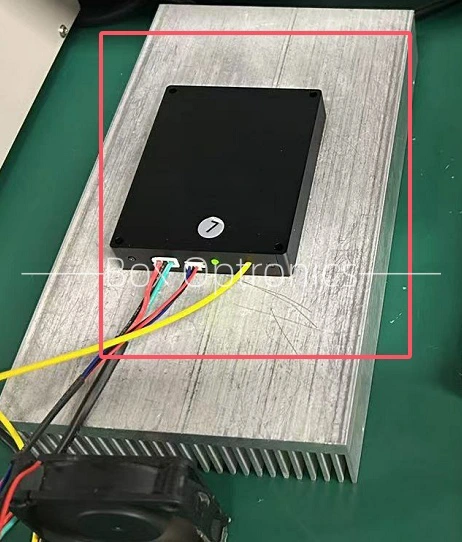

*dissipação de calor para uso a longo prazo
