pacote de bancada da fonte do laser da bomba de 974nm 976nm com tela tocada

Índice

1. Introdução do pacote de bancada da fonte do laser da bomba de 974nm 976nm com tela tocada

2. Especificações Técnicas

3. Recursos do produto

4. Aplicações Típicas

5. Acessórios padrão

6. Guia de operação segura

7. Informações sobre pedidos

8. Folha de dados e folha de teste

9. Termos de cotação e pagamento

10. Prazo de entrega

11. Notas de Operação e Manutenção

12. Garantia de Qualidade e Serviço pós-venda

Introdução do produto

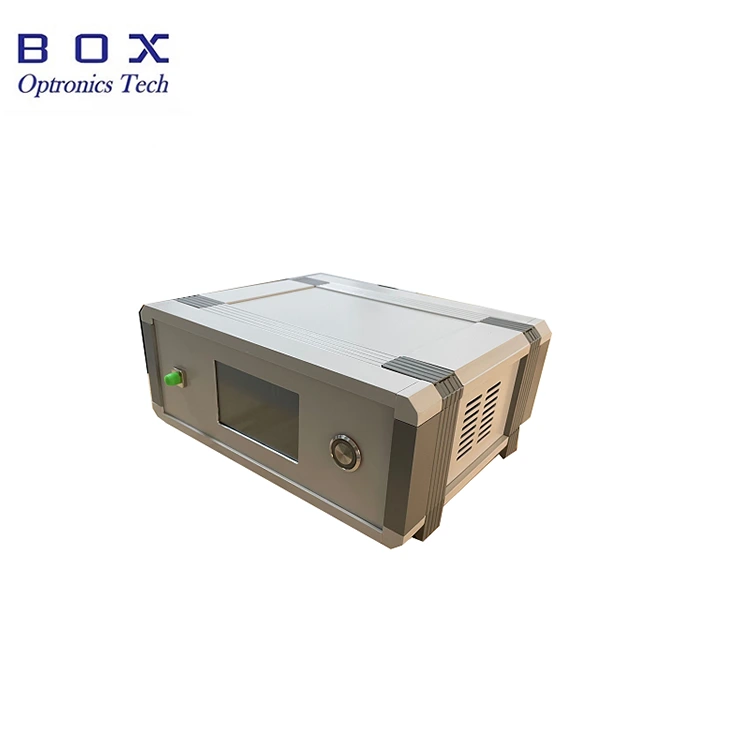

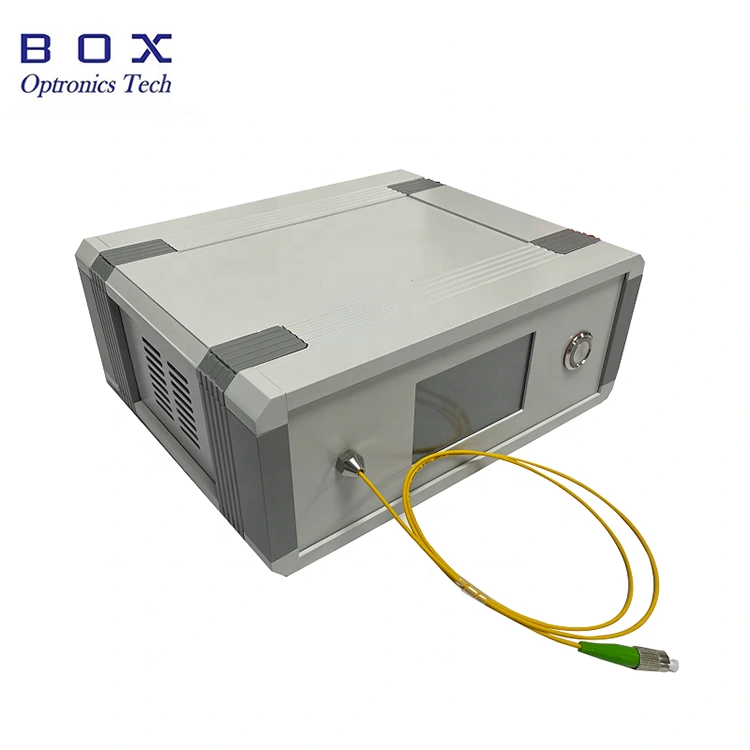

Bancada de fonte de laser de bomba 974nm 976nm da Box Optronics O pacote com tela tocada adota um chip laser semicondutor avançado e um circuito integrado especial para obter alta potência, alta estabilidade e baixa potência consumo. A fonte de laser, com potência de saída de 200mW/ 400mW/ 600mW opcional, é emitido através de uma fibra monomodo ou de manutenção de polarização acoplamento de fibra. Pode ser amplamente utilizado nos testes e experimentação de comunicação óptica, laser de fibra, detecção de fibra e outros campos. O método de uso é simples, estável e confiável.

Produto Especificações

Recursos do produto

● LCD exibição de status.

● Poder e estabilidade espectral;

● Integrado motorista; emite luz ao ligar.

Aplicações de produtos

● Não linear pesquisa óptica;

● EDFA Amplificador de fibra dopada com érbio;

● Bombeamento a laser de fibra.

Detalhes do produto

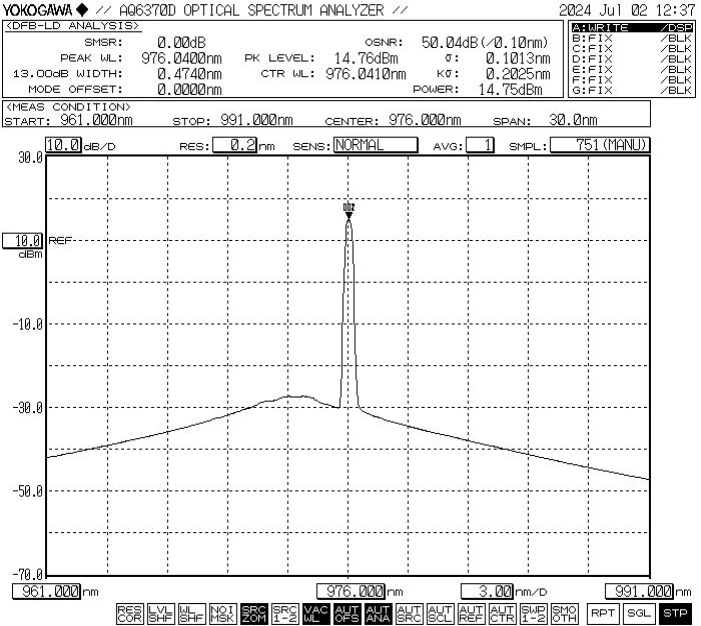

● Espectro típico: 976nm, tolerância WL +/-1nm.

● Acessórios padrão

Etapas da operação

Passo 1.Abertura e montagem:

Verifique se os acessórios estão completos antes da montagem.

Passo 2.Conecte a fonte de alimentação:

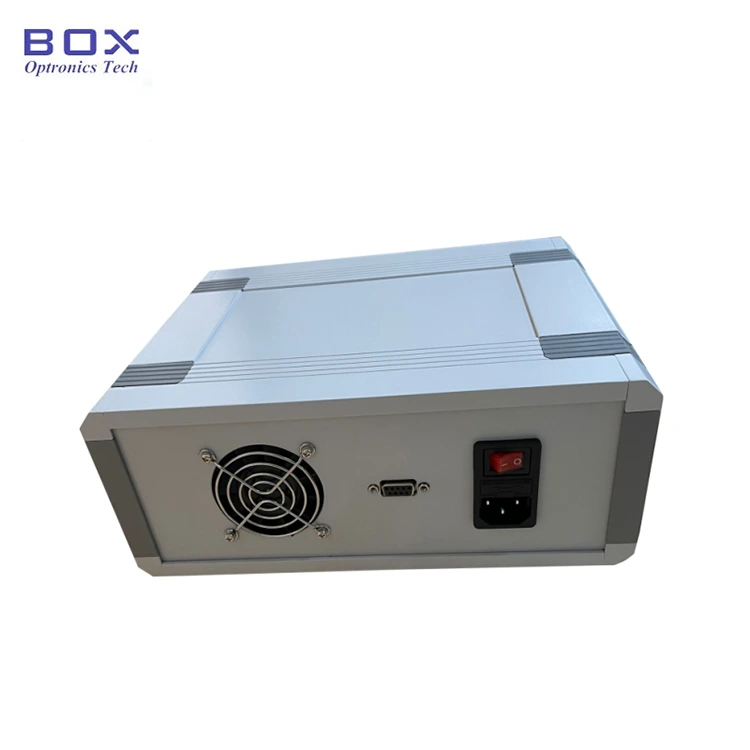

Insira o cabo de alimentação no soquete do cabo de alimentação do chassi backplane e conecte a fonte de alimentação.

Step3.Conectando fibra de saída: Abra o tampa contra poeira no conector ou flange da fibra, verifique a face final da fibra e conecte a fibra ou emende a fibra ao dispositivo ou medidor de energia a ser testado depois de confirmar que não há poluição e danos.

Setp4.Ligue a fonte de luz:

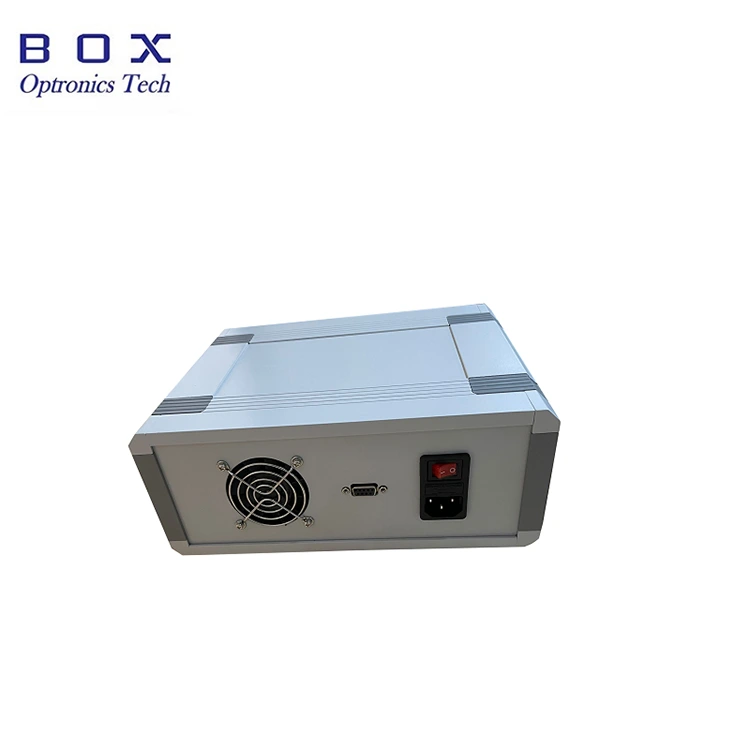

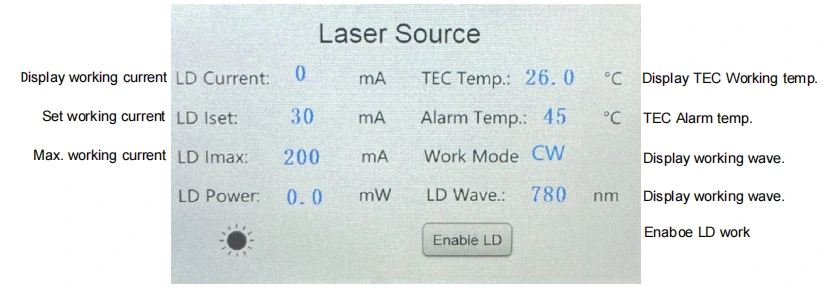

Ligue o botão liga / desliga na parte traseira. Observação: neste momento, o os valores de corrente e potência de trabalho são os parâmetros definidos durante o último desligamento. Se precisar ajustá-los, você pode tocá-los e modificá-los através do Tela LCD. Depois de definir a corrente de trabalho apropriada, ative o laser saída através da chave “Ativar LD”.

Step5.Shutdown

Após o uso, desligue o painel frontal “habilitar LD ”para desligar a saída do laser e desligar o botão liga / desliga, desconecte o cabo de alimentação.

Pedido informação

por exemplo: BLD-976-6HSM-FA-BP1

(Informações do pedido: Pacote de bancada com fonte de laser de bomba de 976 nm com Tela sensível ao toque, potência de saída de 600mW, com fibra SM Hi1060, conector FC/APC, proteção contra luz refletida de 1064 nm, pacote de bancada).

*Equipado com um protetor de bomba, a atenuação da potência de saída é de 10–15%.

Para outros requisitos personalizados, entre em contato: sales06@boxoptronics.com

Folha de dados e Folha de teste

Ficha de dados

Folha de teste

Termos de cotação e pagamento

● Termos de cotação

(1) EXW:

Se você tiver uma conta DHL/UPS/FedEx, a Box Optronics sugere usar o EXW. Enviamos através da sua conta; não cobramos o custo de envio.

(2) PAD:

Se você não tiver uma conta, pague antecipadamente o custo de envio para os produtos.

● Condições de pagamento

PayPal e T/T estão disponíveis.

Tempo de espera

Demora cerca de 10 dias úteis para produção. (Se houver algum em estoque, será enviado mais rápido.)

A logística internacional pode levar de 3 a 5 dias úteis.

Notas de operação e Manutenção

● Ao iniciar, primeiro confirme se o botão liga/desliga e o botão estão desligados e, em seguida, conecte a fonte de alimentação. Ao desligar, primeiro confirme o interruptor de desativação do LD, em seguida, desligue o botão e, em seguida, desconecte a fonte de alimentação. Não desligue a fonte de alimentação diretamente quando o equipamento está funcionando.

● Antes de conectar o conector de fibra óptica, limpe-o com papel espelhado sem poeira e certifique-se de cooperar com a extremidade da fibra óptica detector de rosto para observar. Após confirmar a limpeza, conecte-o através do flange; a face final do conector de fibra óptica pode ser queimada quando o laser está conectado. Ao conectar o flange, deve-se garantir que haja não há operação leve. Quando não estiver em uso, cubra a tampa contra poeira do conector de fibra óptica.

● Para evitar queimar a face final do conector de fibra óptica com poeira, não conecte e desconecte frequentemente o conector de fibra óptica na parte frontal painel.

● Preste atenção à resistência à umidade e coloque-o em local seco lugar.

Garantia de Qualidade e Serviço pós-venda

● Período de garantia:

Reparo ou substituição gratuita para defeitos não induzidos pelo homem dentro de 1 ano a partir da compra. Serviços de manutenção pagos disponíveis após 1 ano.

● Exclusões da Garantia Gratuita:

Durante o período de garantia gratuito, serviços gratuitos de reparo ou substituição será fornecido para falhas causadas por problemas de qualidade do produto. No entanto, Caixa A Optronics reserva-se o direito de recusar serviços de reparo gratuitos nos seguintes casos dentro do período de garantia:

(1) O produto está danificado ou danificado devido a fatores naturais ou efeitos ambientais (choque elétrico, poeira);

(2) O produto está danificado devido à operação fora do padrão do usuário;

(3) O produto apresenta danos óbvios causados ​​pelo homem;

(4) O produto for desmontado, modificado ou reparado sem autorização da empresa;

(5) O adesivo da etiqueta de garantia do invólucro da fonte de luz é alterado ou incompleto;

(6) O produto foi danificado ou perdido durante o transporte.
