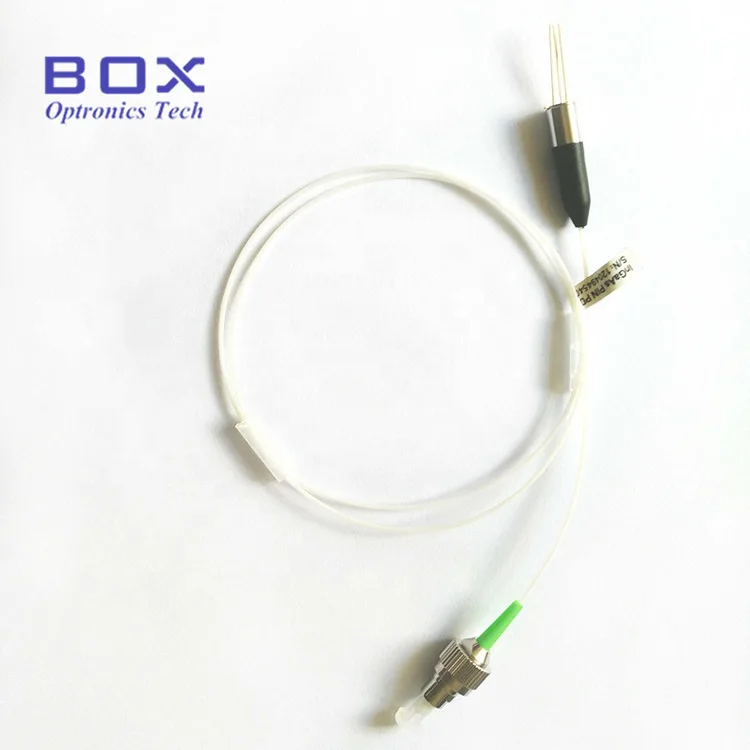

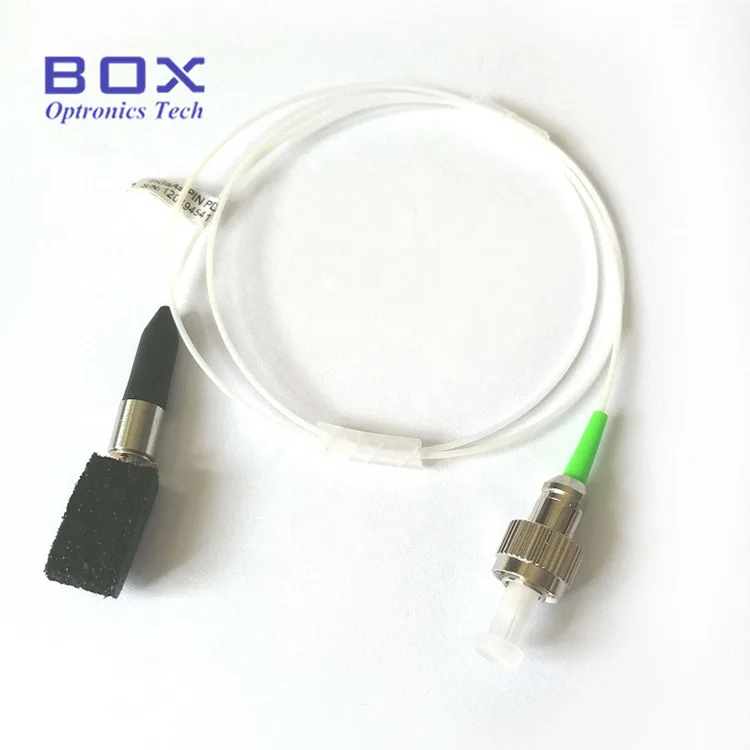

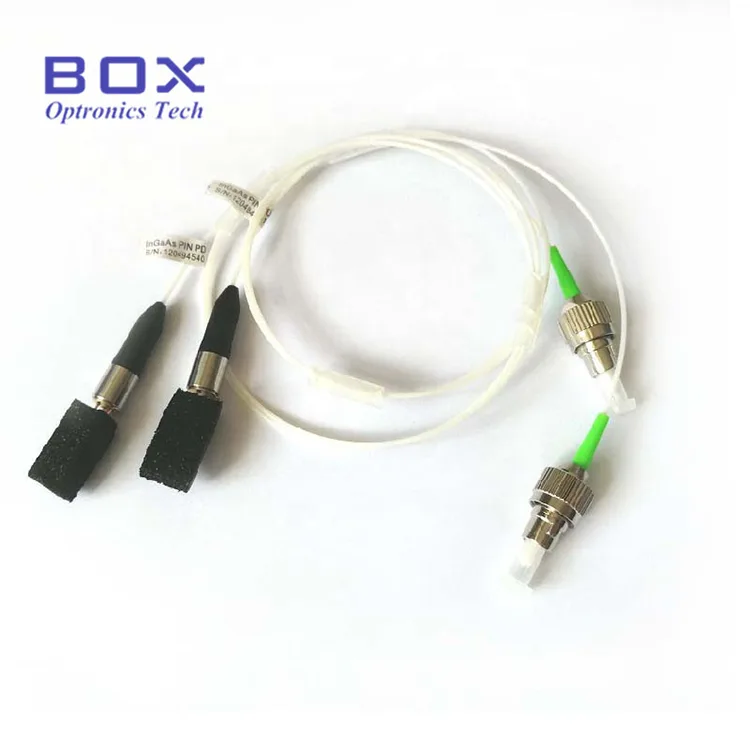

Diodo laser trançado coaxial FP

Os diodos laser pigtail coaxial FP da Box Optronics estão disponíveis em vários comprimentos de onda que variam de 450 nm, 520 nm, 650 nm, 660 nm, 785 nm, 850 nm e 980 nm. Projetados para sistemas de fibra óptica, medição óptica, experimentos de laboratório, instrumentação biomédica e espectroscopia, esses diodos laser CW oferecem saída estável, baixo ruído e longa vida útil. Apoiamos compras em grandes quantidades e consulta de amostras.

Enviar consulta

Descrição do produto

Índice

1. Introdução do diodo laser pigtail coaxial FP

2. Especificações Técnicas

3. Recursos do produto

4. Aplicações

5. Desenho do pacote e definição de PIN-OUT (Unidade: mm)

6. Informações sobre pedidos

7. Folha de dados

8. Condições de cotação e pagamento

9. Prazo de entrega

10. Garantia de qualidade e serviço pós-venda

Introdução do produto - Diodo laser pigtail coaxial FP

Este diodo laser pigtail coaxial FP é um diodo laser Fabry-Perot de modo único, comprimento de onda 450nm, 520nm, 650nm, 660nm, 785nm, 850nm e 980nm estão disponíveis e a potência de saída é de 5 mW ou 10 mW. O conector é FC/APC ou SC/APC. Alta confiabilidade e longa vida. Padrão de teste de confiabilidade Telcordia GR-468. Esses diodos laser FP de vários comprimentos de onda fornecem soluções flexíveis, confiáveis e de alto desempenho para uma variedade de aplicações visíveis e infravermelhas próximas.

Especificações do produto - Diodo laser pigtail coaxial FP

Parâmetro	Símbolo	Condição de teste	Mínimo	Tipo	Máx.	Unidade
Comprimento de onda central	λC	POP = PF	440	450	460	nm
Potência de saída óptica	PF	SE = 65mA	10	20	-	mW
Corrente limite	COM	CW	-	22	40	mA
Tensão operacional	FV	CW	-	5.1	6.0	V
Corrente operacional	SE	CW	-	70	90	mA
Tipo de fibra	-	-	460 CV
Parâmetro	Símbolo	Condição de teste	Mínimo	Tipo	Máx.	Unidade
Comprimento de onda central	λC	POP = PF	510	520	530	nm
Potência de saída óptica	PF	SE = 65mA	5.0	-	-	mW
Corrente limite	COM	CW	-	22	40	mA
Tensão operacional	FV	CW	-	5.8	6.5	V
Corrente operacional	SE	CW	-	60	80	mA
Tipo de fibra	-	-	460 CV
Parâmetro	Símbolo	Condição de teste	Mínimo	Tipo	Máx.	Unidade
Comprimento de onda central	λC	POP = PF	640	650	660	nm
Potência de saída óptica	PF	SE = 65mA	-	5	-	mW
Corrente limite	COM	CW	-	55	-	mA
Tensão operacional	FV	CW	-	2.1	2.5	V
Corrente operacional	SE	CW	-	-	105	mA
Parâmetro	Símbolo	Condição de teste	Mínimo	Tipo	Máx.	Unidade
Comprimento de onda central	λC	POP = PF	652	660	670	nm
Potência de saída óptica	PF	SE=70mA	10	-	-	mW
Corrente limite	COM	CW	-	40	90	mA
Tensão operacional	FV	CW	-	2.4	3.0	V
Corrente operacional	SE	CW	-	70	120	mA
Tipo de fibra	-	-	630 CV
Parâmetro	Símbolo	Condição de teste	Mínimo	Tipo	Máx.	Unidade
Comprimento de onda central	λC	POP = PF	780	790	800	nm
Potência de saída óptica	PF	SE=70mA	10	-	--	mW
Corrente limite	COM	CW	-	30	45	mA
Tensão operacional	FV	CW	-	1.9	2.2	V
Corrente operacional	SE	CW	-	70	120	mA
Eficiência de inclinação	SE	CW	1	1.1	1.2	W/A
Monitorar DP	EU SOU	-	-	0.2	0.2	mA
Tipo de fibra	-	-	780 CV
Parâmetro	Símbolo	Condição de teste	Mínimo	Tipo	Máx.	Unidade
Comprimento de onda central	λC	POP = PF	840	850	860	nm
Potência de saída óptica	PF	SE=60mA	10	-	-	mW
Corrente limite	COM	CW	-	16	20	mA
Tensão operacional	FV	CW	-	2.1	2.3	V
Corrente operacional	SE	CW	-	45	60	mA
Eficiência de inclinação	SE	CW	-	0.95	-	W/A
Monitorar DP	EU SOU	-	0.05	0.13	0.5	mA
Tipo de fibra	-	-	780 CV
Parâmetro	Símbolo	Condição de teste	Mínimo	Tipo	Máx.	Unidade
Comprimento de onda central	λC	POP = PF	965	980	990	nm
Potência de saída óptica	PF	SE=60mA	5	-	-	mW
Corrente limite	COM	CW	-	12	20	mA
Tensão operacional	FV	CW	-	1.55	2.0	V
Corrente operacional	SE	CW	-	30	50	mA
Eficiência de inclinação	SE	CW	0.64	0.8	-	W/A
Monitorar DP	EU SOU	-	0.08	0.3	0.5	mA
Tipo de fibra	-	-	Olá1060

Características do produto - Diodo Laser Pigtail Coaxial FP

● Diodo laser Fabry-Perot(FP) monomodo;

● Opções de comprimento de onda: 450–980nm;

● Saída coaxial acoplada a fibra, operação em CW;

● Alta confiabilidade, longa vida;

● Padrão de teste de confiabilidade Telcordia GR-468.

Aplicações de produto - Diodo laser pigtail coaxial FP

● Indicação;

● Caneta luminosa;

● Impressoras;

● Laser laboratorial e biomédico;

● Detecção óptica.

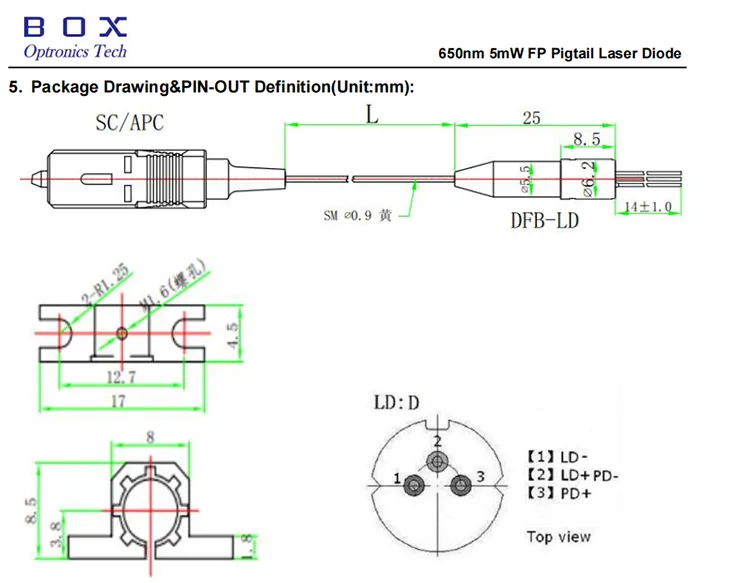

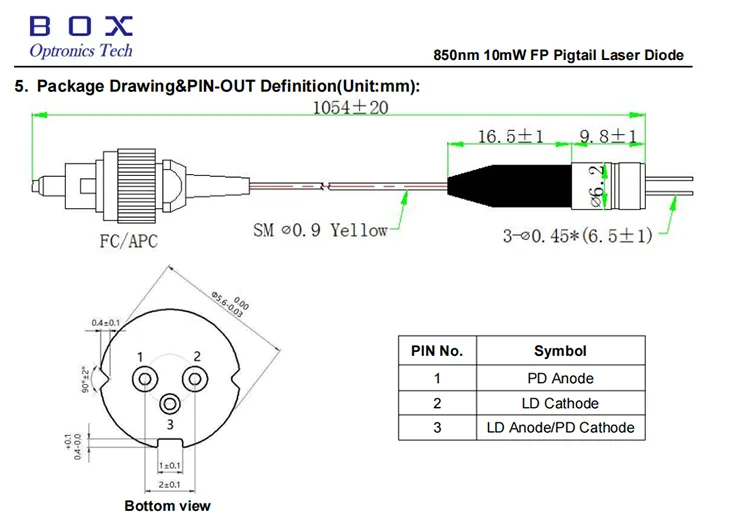

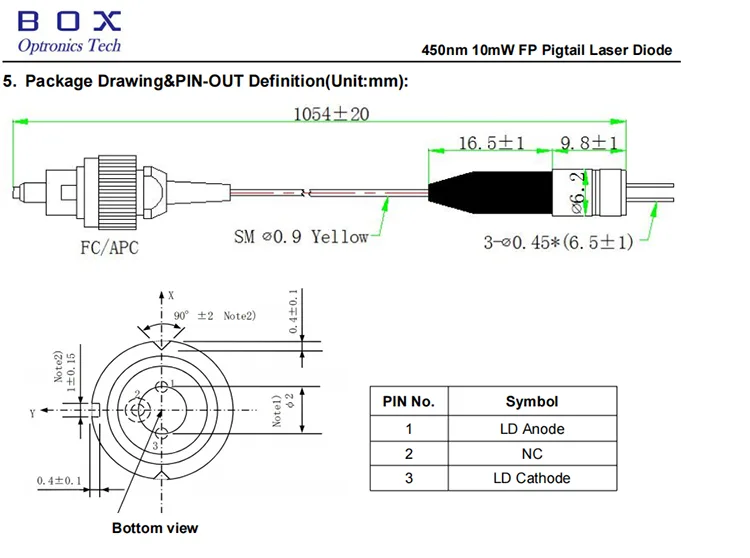

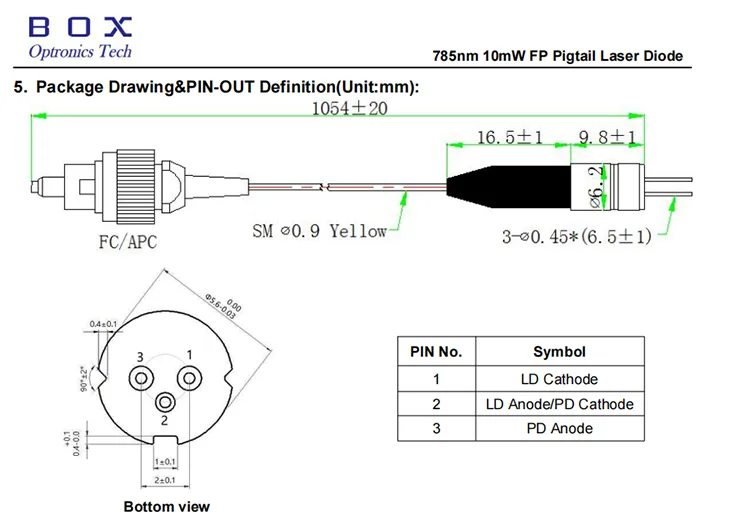

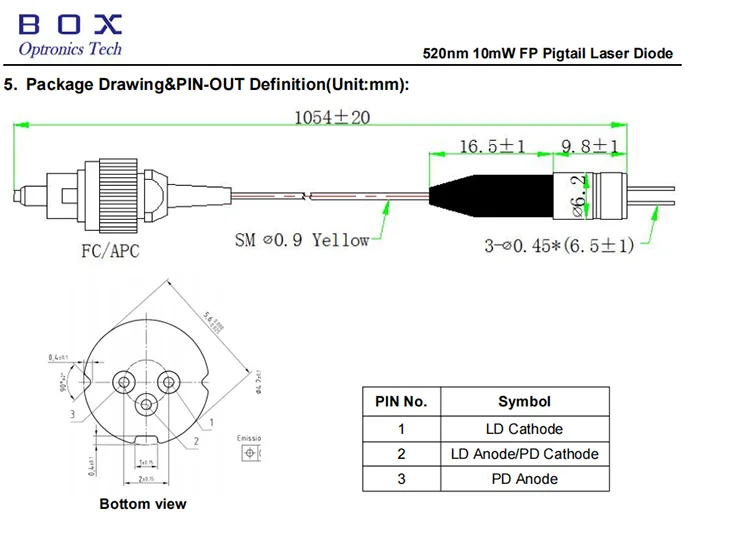

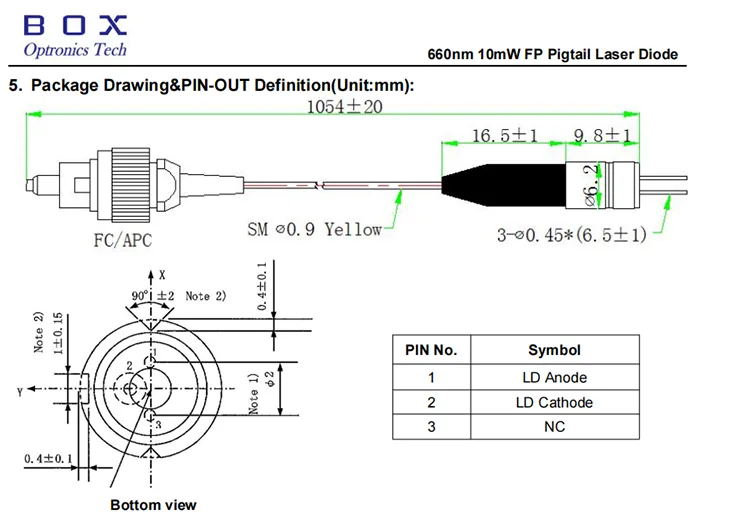

Desenho do pacote e definição de PIN-OUT (Unidade: mm) -FP Diodo Laser Pigtail Coaxial

Informações para pedidos - Diodo Laser Pigtail Coaxial FP

BLD	-X	XX	XX	X	-XX
LD	Tipo de chip	Comprimento de onda	Potência de saída	PINAGEM	Conector
Diodo laser	F: FP	450: 450nm 520: 520nm	10: 10mW Outro	F: Tipo F	FA: FC/APC
		650: 650nm	02: 2mW 05: 5mW Outro	D: Tipo D	FA: FC/APC SA: SC/APC Outro
		660: 660nm 785: 785 nm 850: 850 nm	10: 10mW Outro	D: Tipo D	FA: FC/APC
		980: 980 nm	5: 5mW Outro	D: Tipo D	FA: FC/APC

por exemplo: BLD-F78510D-FA

(Informações para pedido: Diodo Laser Pigtail Coaxial FP, 785nm 10mW, pinagem tipo D, com conector FC/APC).

Folha de dados-FP Diodo Laser Pigtail Coaxial

Termos de cotação e pagamento-FP Coaxial Pigtail Laser Diode

● Termos de cotação

(1) EXW:

Se você tiver uma conta DHL/UPS/FedEx, a Box Optronics sugere usar o EXW. Enviamos através da sua conta; não cobramos o custo de envio.

(2) PAD:

Se você não tiver uma conta, pague antecipadamente o custo de envio dos produtos.

(3) Outro

● Condições de pagamento

PayPal e T/T estão disponíveis.

Diodo laser pigtail coaxial FP com prazo de entrega

Produção: cerca de 10 dias úteis. (Se houver algum em estoque, será enviado mais rápido.)

A logística internacional: 3-5 dias úteis.

Garantia de qualidade e serviço pós-venda-FP Diodo Laser Pigtail Coaxial

● Período de garantia:

Reparo ou substituição gratuita para defeitos não induzidos pelo homem dentro de 1 ano a partir da compra. Serviços de manutenção pagos disponíveis após 1 ano.

● Exclusões da Garantia Gratuita:

Durante o período de garantia gratuita, serão fornecidos serviços gratuitos de reparo ou substituição para falhas causadas por problemas de qualidade do produto. No entanto, a Box Optronics reserva-se o direito de recusar serviços de reparo gratuitos nos seguintes casos dentro do período de garantia:

(1) Danos causados por fatores naturais (por exemplo, raios, poeira) ou influências ambientais.

(2) Mau funcionamento devido à operação inadequada por parte do usuário.

(3) Danos físicos óbvios causados por erro humano.

(4) Desmontagem, modificação ou reparo não autorizado.

(5) Etiquetas de garantia alteradas ou incompletas na caixa.

(6) Danos ou perdas durante o transporte.
