Diodo laser borboleta 850nm FP

Índice

1. Introdução do 850nm Diodo laser borboleta FP

2. Especificações Técnicas

3. Recursos do produto

4. Aplicações Típicas

5. Detalhes do produto

6. Informações sobre pedidos

7. Folha de dados e folha de teste

8. Condições de cotação e pagamento

9. Prazo de entrega

10. Notas de operação

11. Garantia de Qualidade e Serviço pós-venda

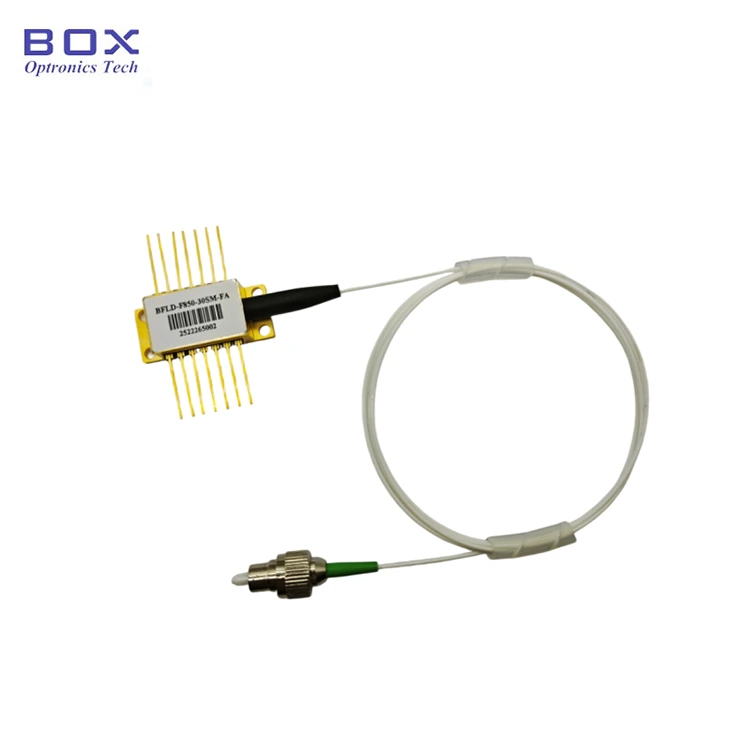

Introdução do produto

O diodo laser borboleta FP de 850 nm tem uma potência de saída de até 30mW, boa qualidade de feixe para acoplamento eficiente com fibras ópticas e outros componentes ópticos e integra um refrigerador termoelétrico (TEC), monitoramento PD e um termistor. É adequado para campos como curto alcance comunicação óptica e detecção de fibra.

Produto Especificações

Recursos do produto

● Fibra SM Hi780 trança;

● Alto potência de saída de até 30mW;

● 14 pinos Pacote BTF com TEC, termistor e monitorar DP.

Aplicações de produtos-850nm FP Butterfly Diodo Laser

● Óptica de Curta Distância Comunicação;

● Fontes de luz de laboratório e teste óptico;

● Imagem biológica;

● Detecção de fibra óptica.

Detalhes do produto

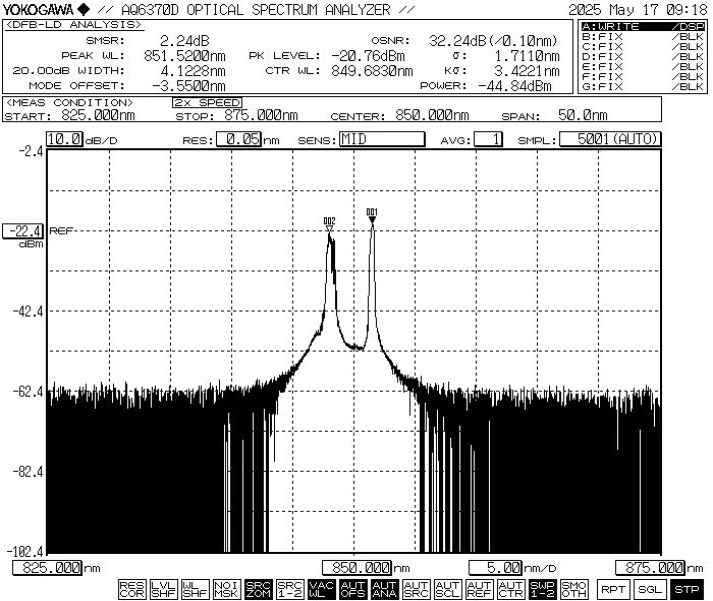

● Espectro típico: 850nm, tolerância WL +/-10nm.

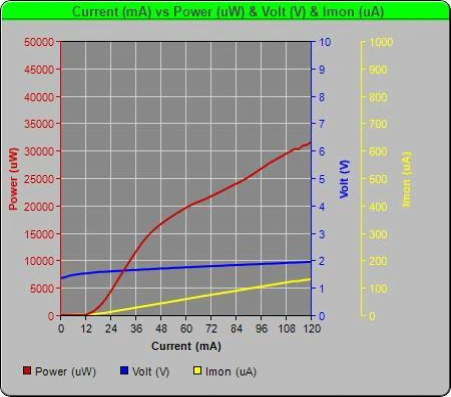

● Diodo laser borboleta PIV-850nm 30mW FP

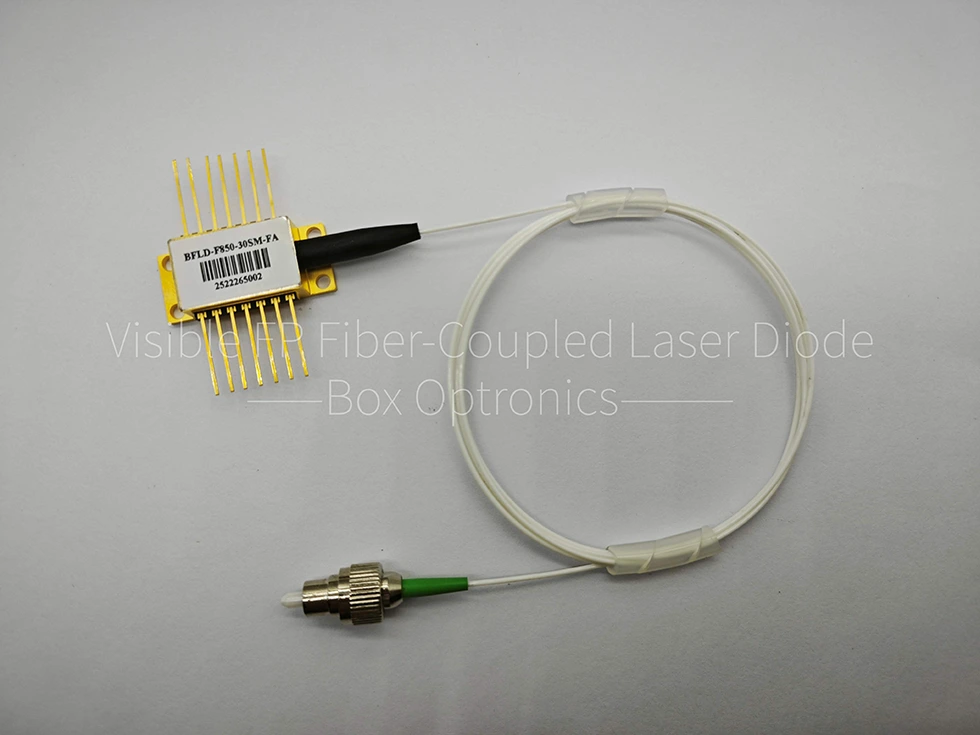

● Acessórios padrão

*Dispositivo autônomo; sem driver embutido (pacote de módulo com driver circuito é opcional).

Informações sobre pedidos

por exemplo: BFLD-F785-30SM-FA

(Informações do pedido: Diodo laser borboleta FP de 850 nm, saída de 30 mW alimentação, com fibra SM, conector FC/APC, pino da bomba).

Para outros requisitos personalizados, entre em contato com: sales06@boxoptronics.com

Folha de dados e Folha de teste

Ficha de dados

Folha de teste

Termos de cotação e pagamento

● Termos de cotação

(1) EXW:

Se você tiver uma conta DHL/UPS/FedEx, a Box Optronics sugere usar o EXW. Enviamos através da sua conta; não cobramos o custo de envio.

(2) PAD:

Se você não tiver uma conta, pague antecipadamente o custo de envio para os produtos.

(3)Outro

● Condições de pagamento

PayPal e T/T estão disponíveis.

Tempo de espera

Demora cerca de 10 dias úteis para produção. (Se houver algum em estoque, será enviado mais rápido.)

A logística internacional pode levar de 3 a 5 dias úteis.

Notas de operação

● Durante a operação, este dispositivo emite um raio laser de alta intensidade; fazer não olhe diretamente para a face da extremidade da fibra, pois isso pode causar lesões nos olhos.

● Este dispositivo é sensível à eletrostática; portanto, o cumprimento estrito medidas de proteção antiestática são necessárias durante a embalagem, transporte e uso. Além disso, devem ser tomadas precauções para evitar picos de energia, pois não fazer isso pode resultar em danos permanentes ao dispositivo (por exemplo, garantindo o aterramento adequado do equipamento e usando um dispositivo antiestático pulseira).

● Se os pinos necessitarem de soldagem, a temperatura de soldagem não deve exceda 260°C e o tempo de soldagem não deve exceder 10 segundos. Particular atenção deve ser dada ao seguinte: durante o processo de soldagem, o o dispositivo deve estar desligado e o ferro de soldar deve estar devidamente aterrado.

● Ao usar o dispositivo, respeite rigorosamente a tensão operacional e intervalos atuais especificados na folha de dados. Parâmetros principais - incluindo Ith (Corrente Limite), Iop max (Corrente Operacional Máxima), Vop max (Máxima Tensão operacional) e λc (comprimento de onda central) - devem ser referenciados especificamente no relatório de teste fornecido no momento do envio.Nota:Operação além das classificações máximas absolutas pode causar danos permanentes ao dispositivo.

Garantia de Qualidade e Serviço pós-venda

● Período de garantia:

Reparo ou substituição gratuita para defeitos não induzidos pelo homem dentro de 1 ano a partir da compra. Serviços de manutenção pagos disponíveis após 1 ano.

● Exclusões da Garantia Gratuita:

Durante o período de garantia gratuito, serviços gratuitos de reparo ou substituição será fornecido para falhas causadas por problemas de qualidade do produto. No entanto, Caixa A Optronics reserva-se o direito de recusar serviços de reparo gratuitos nos seguintes casos dentro do período de garantia:

(1) Danos causados por fatores naturais (por exemplo, raios, poeira) ou influências ambientais.

(2) Mau funcionamento devido à operação inadequada por parte do usuário.

(3) Danos físicos óbvios causados ​​por erro humano.

(4) Desmontagem, modificação ou reparo não autorizado.

(5) Etiquetas de garantia alteradas ou incompletas na caixa.

(6) Danos ou perdas durante o transporte.
