Diodo laser borboleta 520nm FP

Índice

1. Introdução do 520nm Diodo laser borboleta FP

2. Especificações Técnicas

3. Recursos do produto

4. Aplicações Típicas

5. Detalhes do produto

6. Informações sobre pedidos

7. Folha de dados e folha de teste

8. Condições de cotação e pagamento

9. Prazo de entrega

10. Notas de operação

11. Garantia de Qualidade e Serviço pós-venda

Introdução do produto

Este é um diodo laser borboleta FP de 520 nm com um Pacote borboleta de 14 pinos. É um diodo laser Fabry-Perot. Possui até 30mW potência de saída e TEC e termistor integrados. O tipo de fibra pode ser SM-460HP ou Fibra PM-S460-HP. Adequado para instrumentos ópticos. Se os pinos exigirem soldagem, a temperatura de soldagem não deve exceder 260°C, e o tempo de soldagem não deve exceder 10 segundos.

Produto Especificações

Recursos do produto

● SM-460HP ou fibra PM-S460-HP;

● Potência de saída a 30mW;

● 14 pinos Pacote BTF com TEC e Monitor PD;

● Diodo laser acoplado a fibra de luz verde visível.

Aplicações de produtos

● Instrumentos ópticos;

● Transmissão de fibra óptica sistema;

● Indicação de laser.

Detalhes do produto

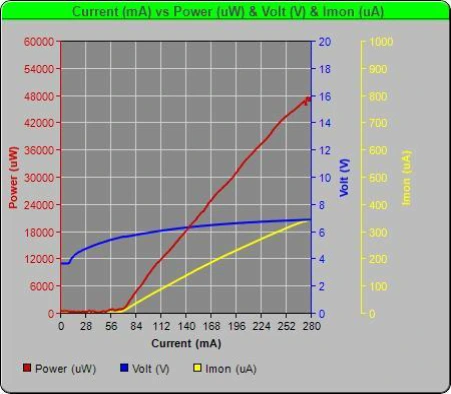

● Espectro típico: PIV

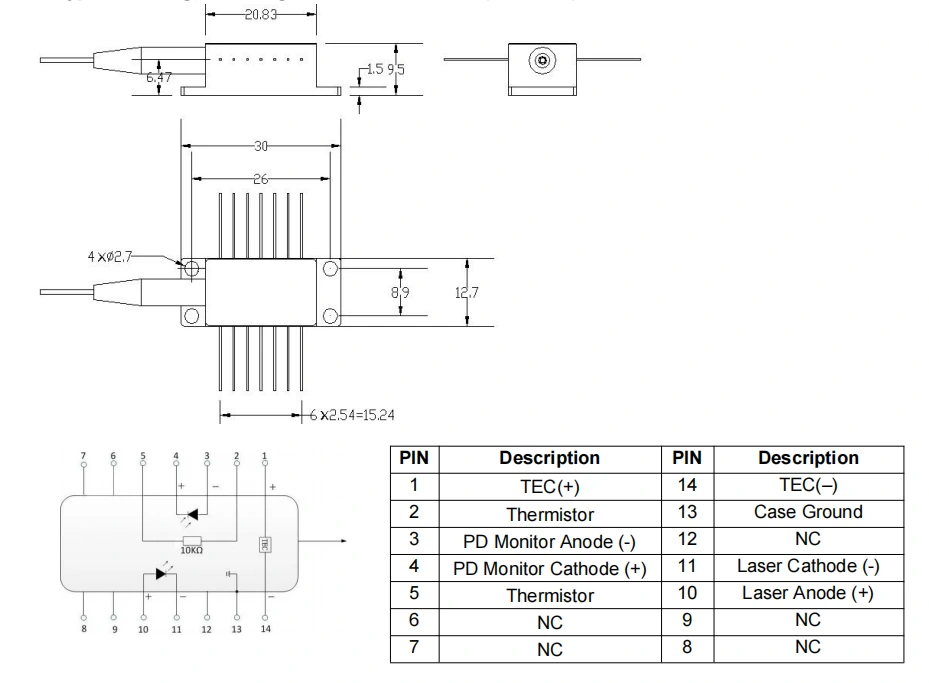

● Desenho do pacote e definição de PIN-OUT (Unidade: mm) -520nm FP Butterfly Diodo Laser

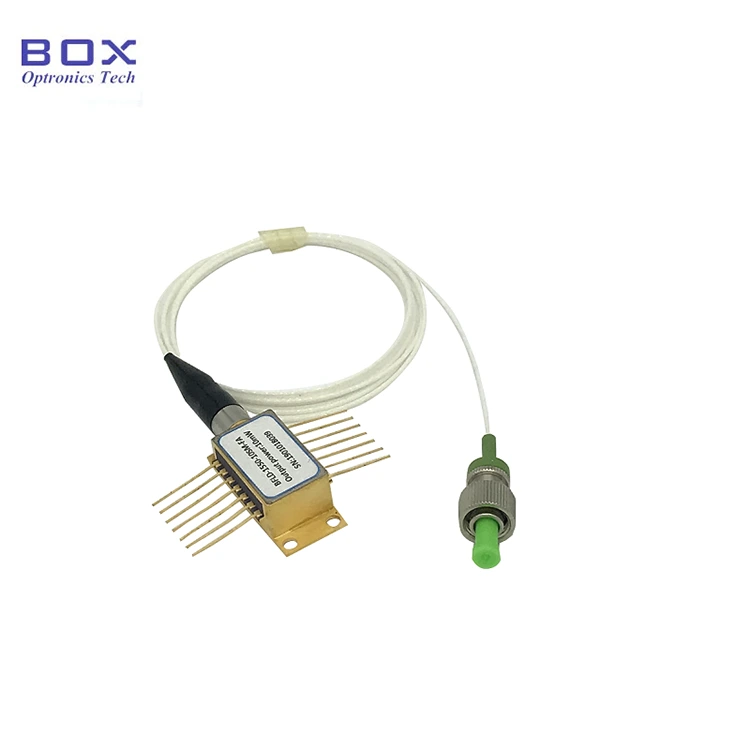

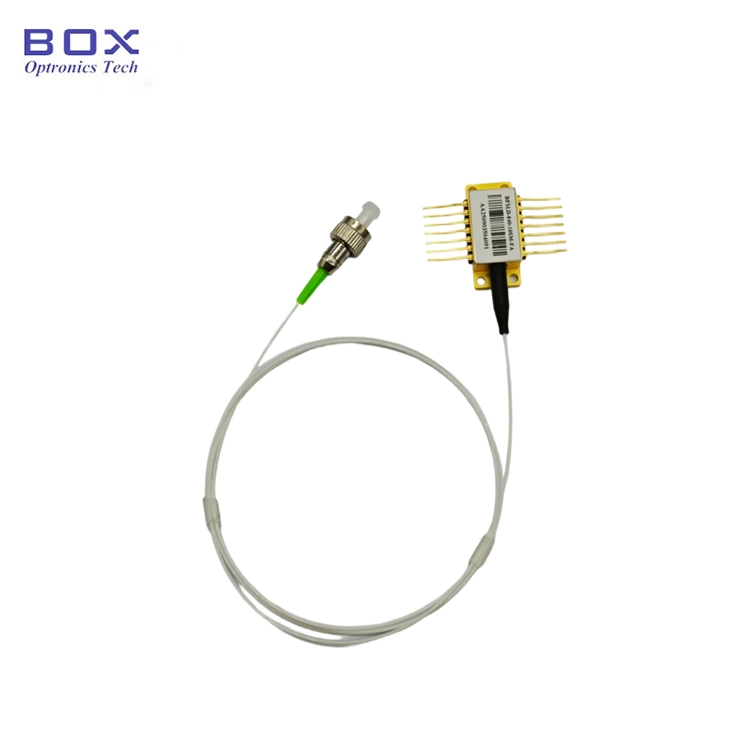

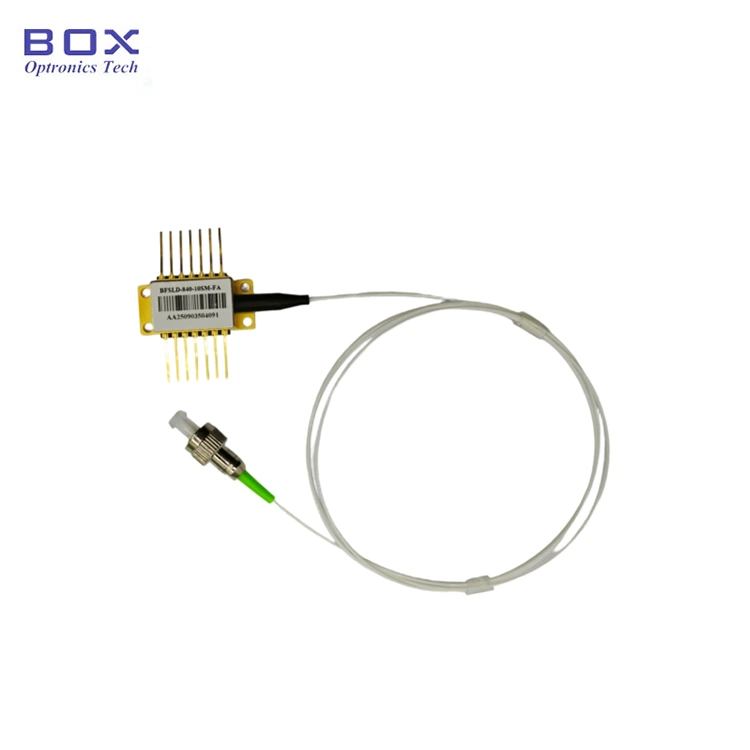

● Exemplo de embalagem

*Dispositivo autônomo; sem driver embutido (pacote de módulo com driver circuito é opcional).

Pedido informação

por exemplo: BFLD-F520-30SM-FA

(Informações do pedido: Diodo laser borboleta FP de 520nm, borboleta de 14 pinos pacote, potência de saída de 30mW, com fibra SM de 460HP, conector FC/APC)

Para outros requisitos personalizados, entre em contato com: sales06@boxoptronics.com

Folha de dados e Folha de teste

Ficha de dados

Folha de teste

Termos de cotação e pagamento

● Termos de cotação

(1) EXW:

Se você tiver uma conta DHL/UPS/FedEx, a Box Optronics sugere usar o EXW. Enviamos através da sua conta; não cobramos o custo de envio.

(2) PAD:

Se você não tiver uma conta, pague antecipadamente o custo de envio para os produtos.

● Condições de pagamento

PayPal e T/T estão disponíveis.

Tempo de espera

Demora cerca de 10 dias úteis para produção. (Se houver algum em estoque, será enviado mais rápido.)

A logística internacional pode levar de 3 a 5 dias úteis.

Notas de operação

● Durante a operação, este dispositivo emite um raio laser de alta intensidade; fazer não olhe diretamente para a face da extremidade da fibra, pois isso pode causar lesões nos olhos.

● Este dispositivo é sensível à eletrostática; portanto, o cumprimento estrito medidas de proteção antiestática são necessárias durante a embalagem, transporte e uso. Além disso, devem ser tomadas precauções para evitar picos de energia, pois não fazer isso pode resultar em danos permanentes ao dispositivo (por exemplo, garantindo o aterramento adequado do equipamento e usando um dispositivo antiestático pulseira).

● As fibras ópticas são frágeis; não use a fibra para puxar o dispositivo. Ao inserir ou remover um dispositivo da tomada, não aplique pressão ou puxe a manga localizada na parte traseira da caixa do dispositivo. Para dispositivos equipado com conectores, certifique-se de que tanto o dispositivo quanto o conector de fibra são levantados simultaneamente durante a instalação ou remoção.

● Se os pinos necessitarem de soldagem, a temperatura de soldagem não deve exceda 260°C e o tempo de soldagem não deve exceder 10 segundos. Particular atenção deve ser dada ao seguinte: durante o processo de soldagem, o o dispositivo deve estar desligado e o ferro de soldar deve estar devidamente aterrado.

● Durante o processo de inicialização, nunca aplique diretamente uma corrente alta, pois isso corre o risco de danificar o chip. Em vez disso, ligue o dispositivo no nível atual perto do limite do chip e, em seguida, aumente gradualmente a corrente em pequenos incrementos até que o nível desejado seja alcançado.

● Antes de ligar todos os componentes, primeiro ative o cooler e em seguida, prossiga com etapas incrementais de inicialização para evitar o superaquecimento do chip e sobrecarga.

Garantia de Qualidade e Serviço pós-venda

● Período de garantia:

Reparo ou substituição gratuita para defeitos não induzidos pelo homem dentro de 1 ano a partir da compra. Serviços de manutenção pagos disponíveis após 1 ano.

● Exclusões da Garantia Gratuita:

Durante o período de garantia gratuito, serviços gratuitos de reparo ou substituição será fornecido para falhas causadas por problemas de qualidade do produto. No entanto, Caixa A Optronics reserva-se o direito de recusar serviços de reparo gratuitos nos seguintes casos dentro do período de garantia:

(1) Danos causados por fatores naturais (por exemplo, raios, poeira) ou influências ambientais.

(2) Mau funcionamento devido à operação inadequada por parte do usuário.

(3) Danos físicos óbvios causados ​​por erro humano.

(4) Desmontagem, modificação ou reparo não autorizado.

(5) Etiquetas de garantia alteradas ou incompletas na caixa.

(6) Danos ou perdas durante o transporte.

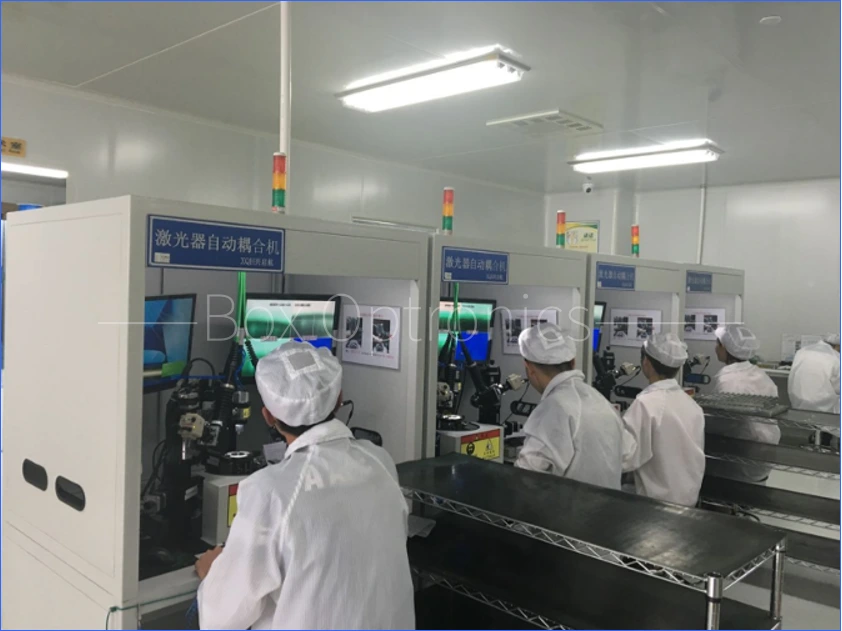

Produção real linha
