Módulo de fonte de laser Fabry Perot FP

Índice

1. Introdução do Módulo de Fonte Laser Fabry Perot FP

2. Especificações Técnicas

3. Recursos do produto

4. Aplicações Típicas

5. Detalhes do produto

6. Guia de operação segura

7. Informações sobre pedidos

8. Folha de dados e folha de teste

9. Condições de cotação e pagamento

10. Prazo de entrega

11. Notas de Operação e Manutenção

12. Garantia de qualidade e serviço pós-venda

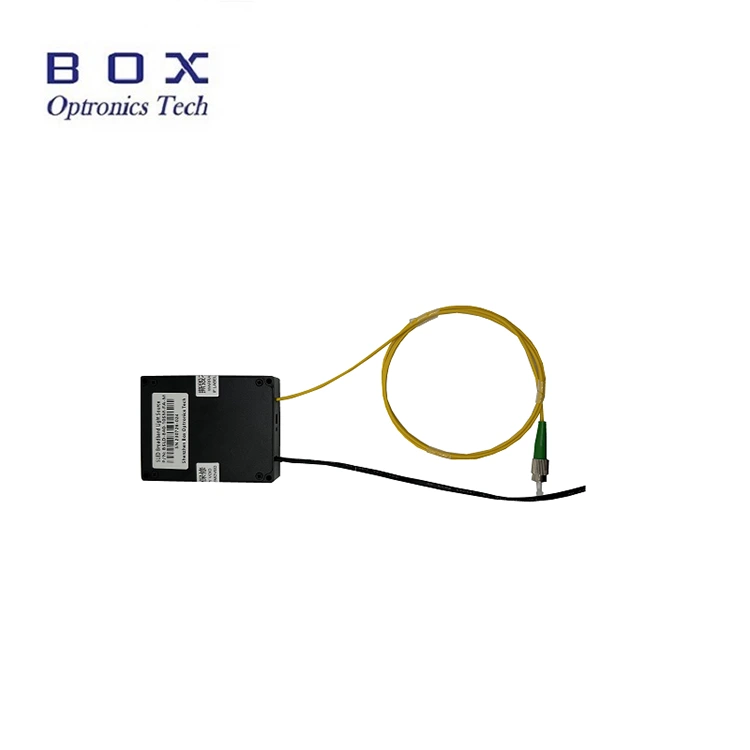

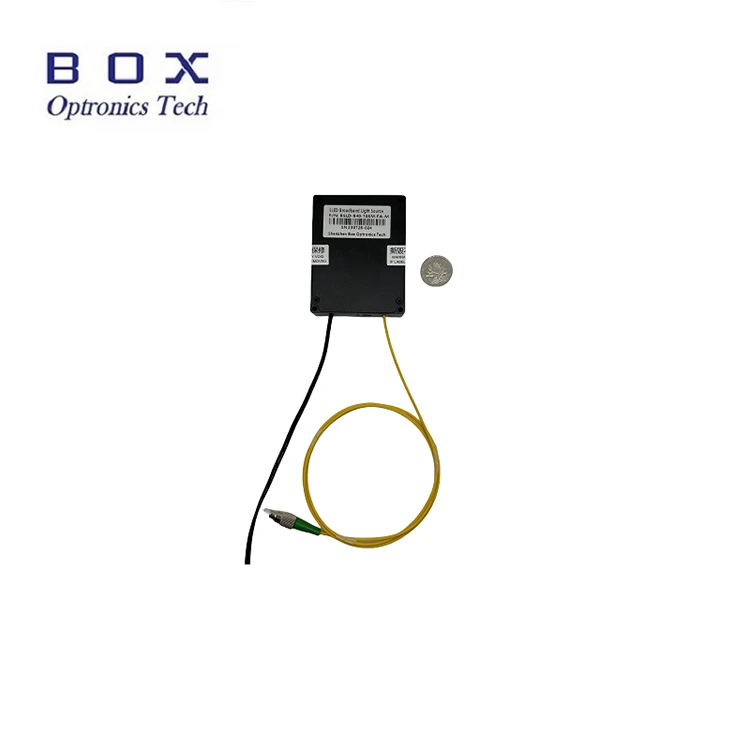

Introdução ao produto - Módulo de fonte de laser Fabry Perot FP

O módulo de fonte de laser Fabry Perot FP adota um chip de laser semicondutor, um circuito de acionamento projetado profissionalmente e controle TEC para garantir a operação segura do laser, potência de saída estável e espectro. 532 nm, 785 nm e 1064 nm são opcionais. A potência de saída é superior a 50mW. Comandos e software de host do PC são fornecidos para operação e integração. Adequado como fonte de bomba de laser para análise biomédica e espectral.

Especificações do produto - Módulo de fonte de laser Fabry Perot FP

Características do produto - Módulo de fonte de laser Fabry Perot FP

● Alta potência de saída de 50mW;

● Potência e espectro estáveis;

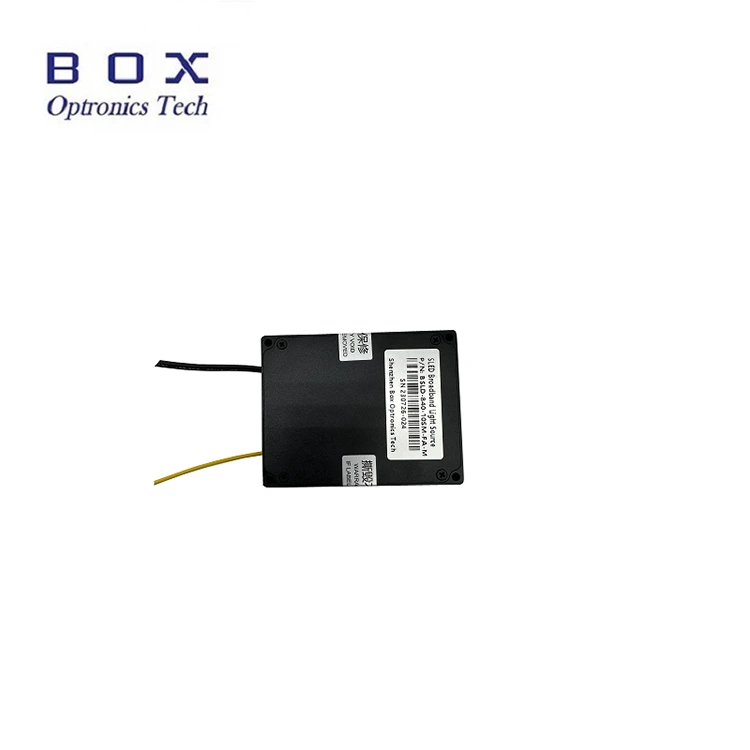

● Pacote de módulo compacto 70x90x18mm.

Aplicações do produto - Módulo de fonte de laser Fabry Perot FP

● Biomédica;

● Análise espectral;

● Sensor de fibra óptica.

Detalhes do produto - Módulo de fonte de laser Fabry Perot FP

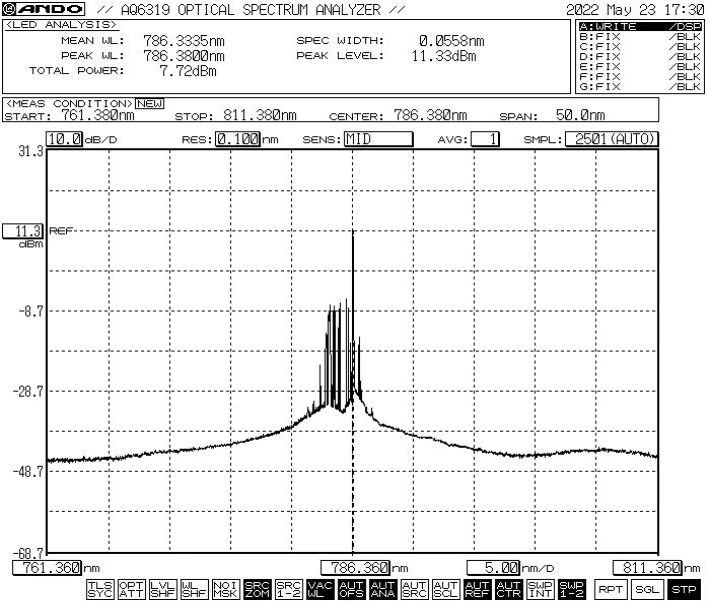

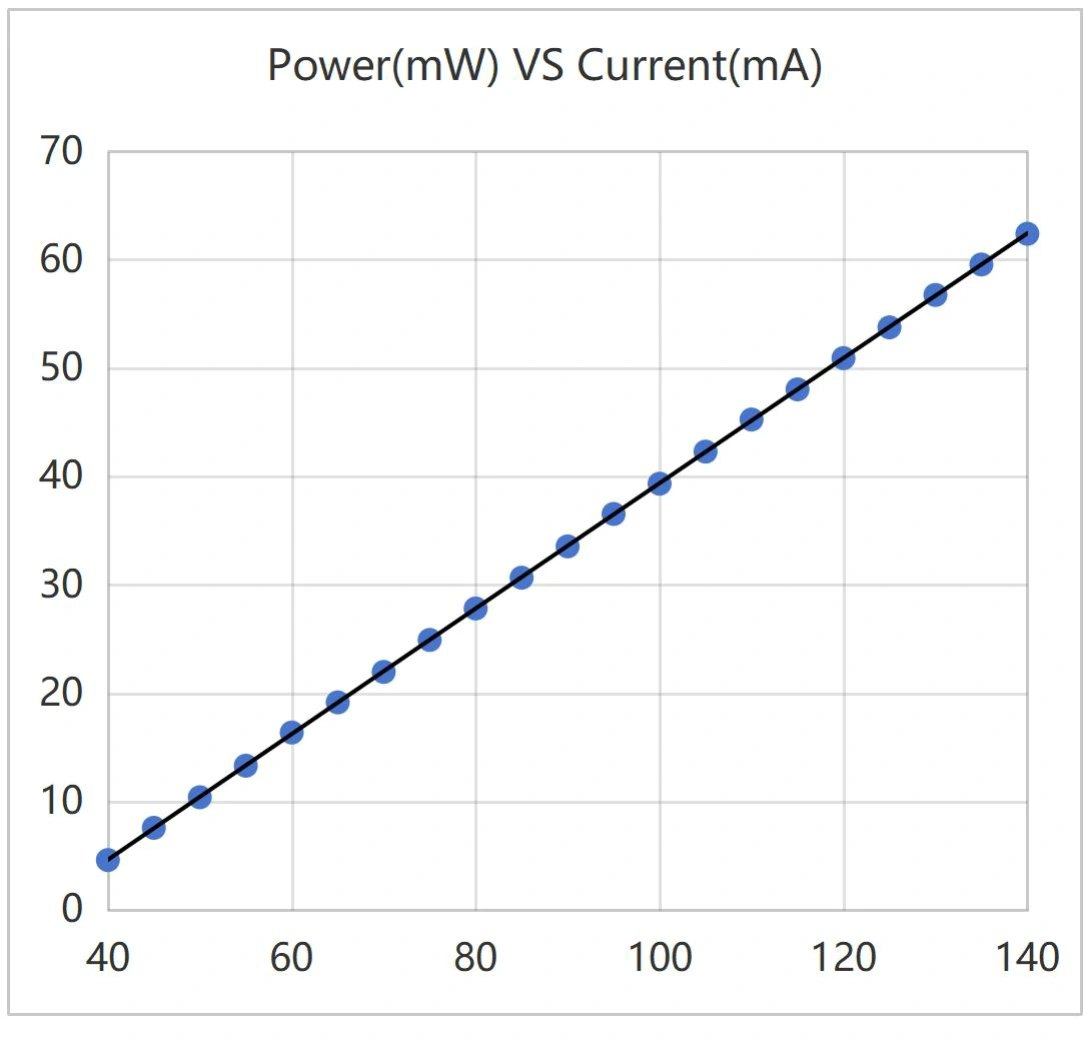

● Curva típica: fonte de laser FP de 785 nm e 50 mW

Etapas de operação - Módulo de fonte de laser Fabry Perot FP

Passo 1. Desembalagem: Antes da montagem, verifique se todos os acessórios estão completos.

Etapa 2. Fonte de alimentação: Conectada a uma fonte de alimentação comutada CC ou a uma fonte de alimentação regulada que atenda aos seus requisitos de fonte de alimentação. Use apenas o adaptador de alimentação original compatível (DC5V ou DC12V). Adaptadores de energia inadequados podem danificar a fonte de luz. (Adaptador de energia fornecido de acordo com os padrões de voltagem locais.)

Etapa 3. Conectando a fibra de saída: Abra a tampa contra poeira no conector ou flange da fibra, verifique a face final da fibra e conecte a fibra ou emende a fibra ao dispositivo ou medidor de energia a ser testado após confirmar que não há poluição e danos.

Configuração 4. Conecte-se ao computador host: use o cabo de dados USB-RS485 DB9 para conectar o módulo de fonte de laser Fabry Perot FP e o computador; o computador deve primeiro instalar um driver de porta serial dedicado para identificar o cabo de dados da porta serial USB-RS485, caso contrário, o software do computador host e o módulo de fonte de luz não poderão ser conectados e comunicados corretamente. Por favor, pergunte à Box Optronics sobre o driver.

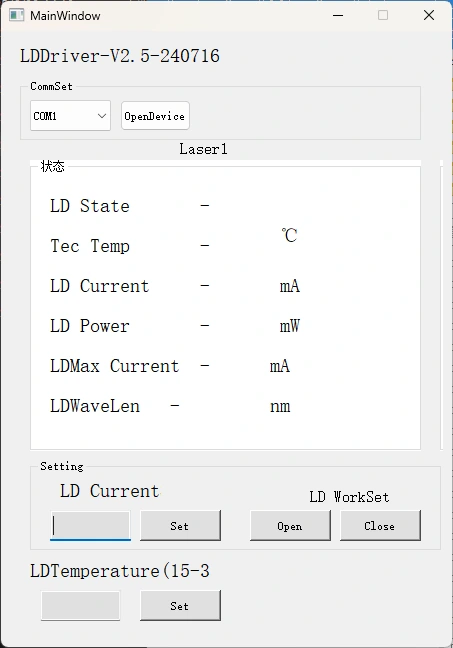

Etapa 5. Software de controle: Box Optronics fornece o comando serial ou software de PC para controlar a corrente LD do módulo de fonte de laser Fabry Perot FP. Escolha a porta correta, defina a corrente e a temperatura e clique no botão abrir. (Para evitar danos, aumente lentamente a corrente do inversor na operação inicial. Não aplique corrente total imediatamente.)

Etapa 6. Após o uso, clique no botão Fechar, desligue a fonte de alimentação e desconecte a conexão de fibra.

Informações sobre pedidos - Módulo de fonte de laser Fabry Perot FP

por exemplo: BFL-F1064-50SM-FA-M

(Informações do pedido: Módulo de fonte de laser Fabry Perot FP, 1064 nm, potência de saída de 50 mW, com fibra SM, conector FC/APC, pacote de módulo).

Para outros requisitos personalizados, entre em contato: sales06@boxoptronics.com

Folha de dados e folha de teste - Módulo de fonte de laser Fabry Perot FP

Ficha de dados

Folha de teste

Termos de cotação e pagamento - Módulo de fonte de laser Fabry Perot FP

● Termos de cotação

(1) EXW:

Se você tiver uma conta DHL/UPS/FedEx, a Box Optronics sugere o uso do EXW. Enviamos através da sua conta; não cobramos o custo de envio.

(2) PAD:

Se você não tiver uma conta, pague antecipadamente o custo de envio dos produtos.

(3)Outro

● Condições de pagamento

PayPal e T/T estão disponíveis.

Prazo de entrega - Módulo de fonte de laser Fabry Perot FP

Produção: 10-15 dias úteis. (Se houver algum em estoque, será enviado mais rápido.)

A logística internacional: 3-5 dias úteis.

Notas de operação e módulo de fonte de laser Fabry Perot FP de manutenção

● Não é recomendado inserir ou remover frequentemente os conectores de fibra óptica, para evitar a contaminação por poeira – que pode levar ao aumento da perda de inserção – ou à queima das faces finais do conector de fibra.

● Limpe os conectores de fibra com um pano sem fiapos e inspecione com um detector de extremidade de fibra antes da conexão. Sempre conecte/desconecte fibras sem energia para evitar queimaduras nas extremidades. Os conectores de fibra óptica devem ser cobertos com tampas contra poeira.

● Se a fibra de saída precisar ser conectada a outra fibra, é recomendado usar um splicer de fusão.

● Tome precauções contra umidade, poeira e corrosão; guarde em local seco.

Garantia de qualidade e serviço pós-venda - Módulo de fonte de laser Fabry Perot FP

● Período de garantia:

Reparo ou substituição gratuita para defeitos não induzidos pelo homem dentro de 1 ano a partir da compra. Serviços de manutenção pagos disponíveis após 1 ano.

● Exclusões da Garantia Gratuita:

Durante o período de garantia gratuita, serão fornecidos serviços gratuitos de reparo ou substituição para falhas causadas por problemas de qualidade do produto. No entanto, a Box Optronics reserva-se o direito de recusar serviços de reparo gratuitos nos seguintes casos dentro do período de garantia:

(1) Danos causados ​​por fatores naturais (por exemplo, raios, poeira) ou influências ambientais.

(2) Mau funcionamento devido à operação inadequada por parte do usuário.

(3) Danos físicos óbvios causados ​​por erro humano.

(4) Desmontagem, modificação ou reparo não autorizado.

(5) Etiquetas de garantia alteradas ou incompletas na caixa.

(6) Danos ou perdas durante o transporte.
