Fonte de luz de alta potência 1310nm 80mW SLD

Índice

1. Introdução da fonte de luz SLD de alta potência 1310nm 80mW

2. Especificações Técnicas

3. Recursos do produto

4. Aplicações Típicas

5. Detalhes do produto

6. Guia de operação segura

7. Informações sobre pedidos

8. Folha de dados e folha de teste

9. Condições de cotação e pagamento

10. Prazo de entrega

11. Notas de Operação e Manutenção

12. Garantia de qualidade e serviço pós-venda

Introdução do produto-1310nm 80mW SLD fonte de luz de alta potência

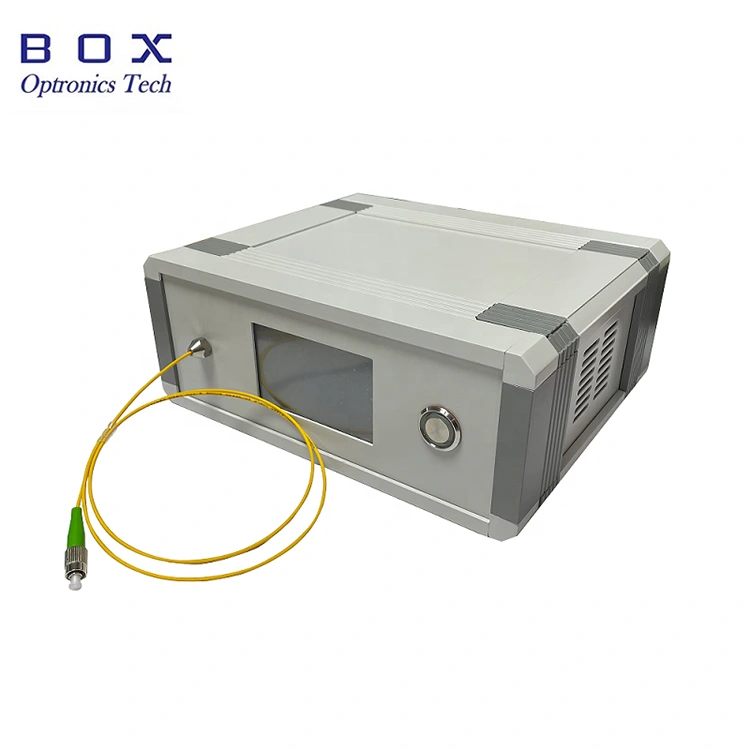

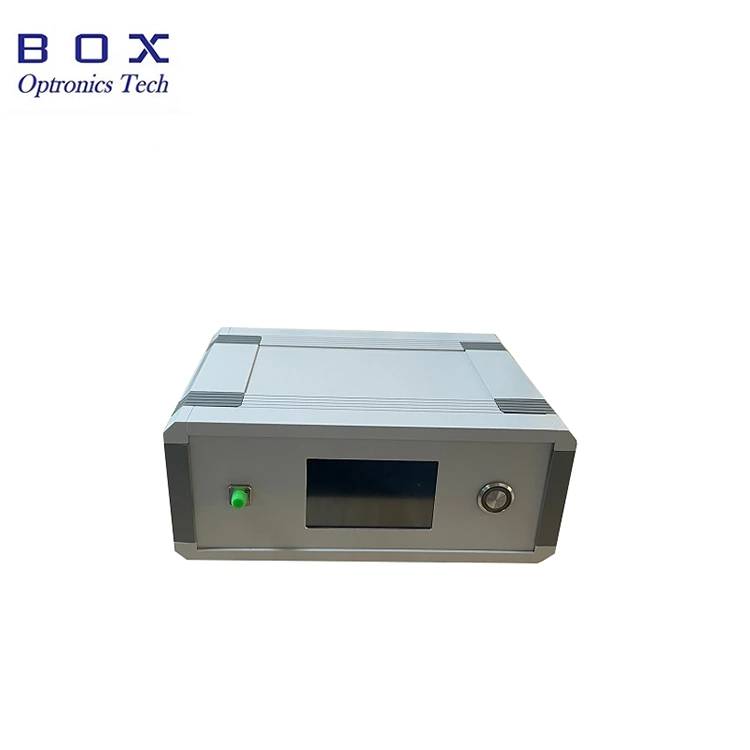

A fonte de luz SLD de alta potência de 1310 nm e 80 mW da Box Optronics utiliza chips de laser semicondutores avançados e circuitos integrados dedicados para fornecer alta potência, estabilidade excepcional e baixo consumo de energia. Esta fonte de luz fornece uma potência de saída de pelo menos 80 mW (com um valor típico de 100 mW), acoplada através de fibra monomodo ou de manutenção de polarização. É equipado com uma interface touchscreen que permite o ajuste da corrente e potência da fonte de luz.

Especificações do produto - Fonte de luz de alta potência SLD de 1310nm 80mW

Características do produto - Fonte de luz de alta potência SLD de 1310nm 80mW

● Alta potência: mínimo de 80mW, típico de 100mW.

● Potência e estabilidade espectral;

● Tela LCD sensível ao toque, fácil de operar;

● Fibra SMF-28e/PM.

Aplicações do produto - Fonte de luz de alta potência SLD de 1310nm 80mW

● Detecção por fibra óptica;

● Testes passivos de perda de inserção de componentes;

● Imagens médicas/biológicas profundas.

Detalhes do produto-1310nm 80mW SLD fonte de luz de alta potência

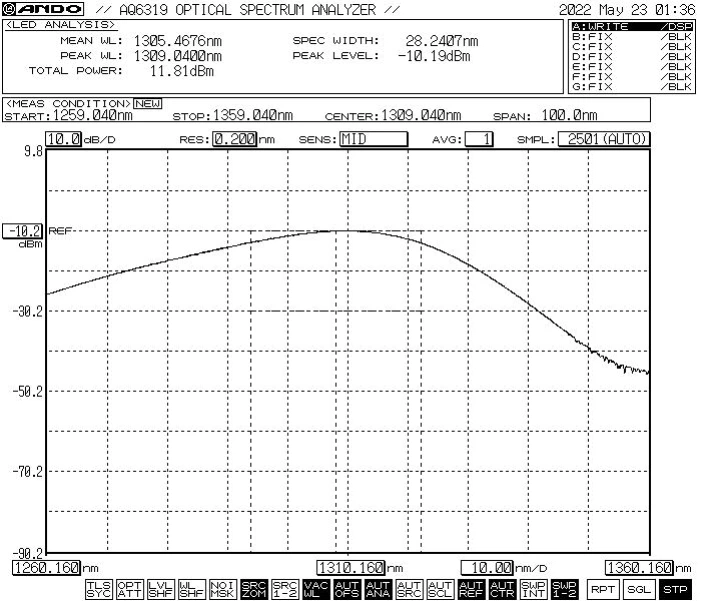

● Espectro típico

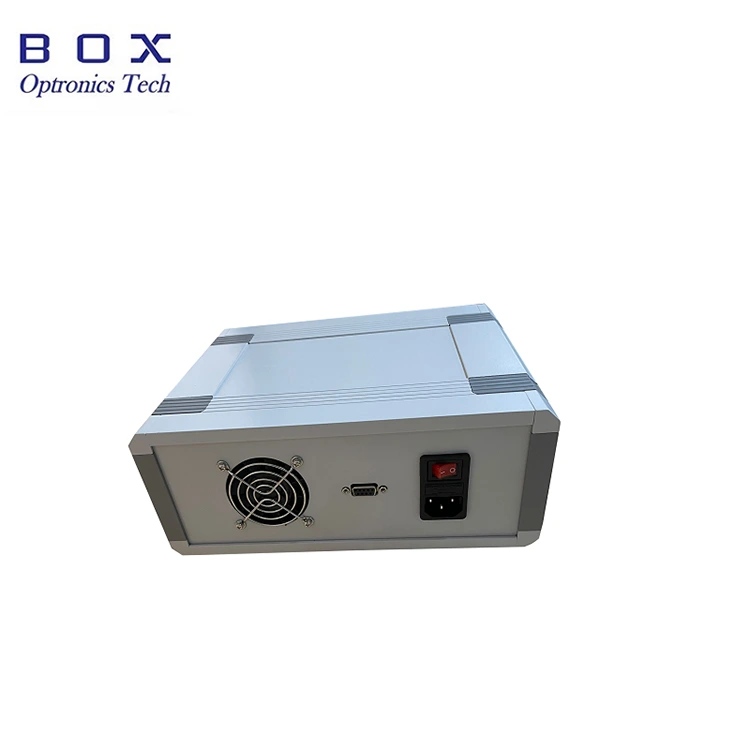

● Vista Traseira: com refrigeração por ventilador, interface de comunicação, interruptor de alimentação, porta de alimentação.

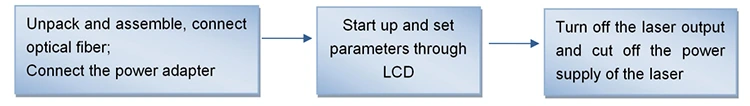

Operação Steps-1310nm 80mW SLD fonte de luz de alta potência

Passo 1. Abertura e montagem:

Verifique se os acessórios estão completos antes da montagem.

Etapa 2. Conecte a fonte de alimentação:

Insira o cabo de alimentação no soquete do cabo de alimentação do backplane do chassi e conecte a fonte de alimentação.

Etapa 3. Conectando a fibra de saída: Abra a tampa contra poeira no conector ou flange da fibra, verifique a face final da fibra e conecte a fibra ou emende a fibra ao dispositivo ou medidor de energia a ser testado após confirmar que não há poluição e danos.

Configuração 4. Ligue a fonte de luz:

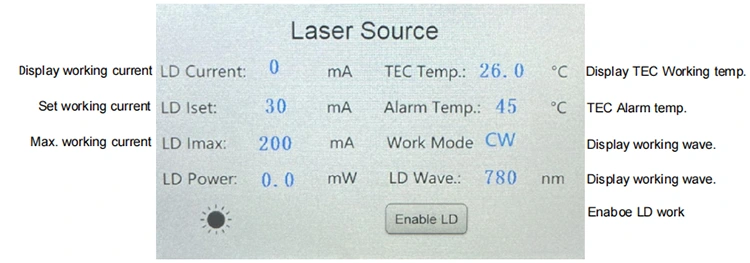

Ligue o botão liga / desliga na parte traseira. Observação: neste momento, os valores de corrente e potência de trabalho são os parâmetros definidos durante o último desligamento. Se precisar ajustá-los, você pode tocá-los e modificá-los na tela LCD. Depois de definir a corrente de trabalho apropriada, ative a saída do laser por meio da chave “Ativar LD”.

Etapa 5. Desligar

Após o uso, desligue o painel frontal “habilitar LD” para desligar a saída do laser e desligar o botão liga / desliga, desconecte o cabo de alimentação.

Informações para pedidos - Fonte de luz de alta potência SLD de 1310nm 80mW

por exemplo: BSLD-1310-1HSM-FA-B

(Informações do pedido: fonte de luz SLD de alta potência de 1310nm 100mW, com fibra SM, conector FC/APC, pacote de bancada).

Folha de dados e folha de teste-1310nm 80mW SLD fonte de luz de alta potência

Ficha de dados

Folha de teste

Termos de cotação e pagamento - Fonte de luz de alta potência 1310nm 80mW SLD

● Termos de cotação

(1) EXW:

Se você tiver uma conta DHL/UPS/FedEx, a Box Optronics sugere o uso do EXW. Enviamos através da sua conta; não cobramos o custo de envio.

(2) PAD:

Se você não tiver uma conta, pague antecipadamente o custo de envio dos produtos.

(3)Outro

● Condições de pagamento

PayPal e T/T estão disponíveis.

Lead time-1310nm 80mW SLD fonte de luz de alta potência

A produção leva cerca de 10 dias úteis. (Se houver algum em estoque, será enviado mais rápido.)

A logística internacional pode levar de 3 a 5 dias úteis.

Notas de operação e manutenção-1310nm 80mW SLD fonte de luz de alta potência

● Ao iniciar, primeiro confirme se o botão liga/desliga e o botão estão desligados e, em seguida, conecte a fonte de alimentação. Ao desligar, primeiro confirme o interruptor de desligamento do LD, depois desligue o botão e desconecte a fonte de alimentação. Não desligue a fonte de alimentação diretamente quando o equipamento estiver funcionando.

● Antes de conectar o conector de fibra óptica, limpe-o com papel espelhado sem poeira e certifique-se de cooperar com o detector de face final de fibra óptica para observar. Após confirmar a limpeza, conecte-o através do flange; a face final do conector de fibra óptica pode ser queimada quando o laser estiver conectado. Ao conectar o flange, deve-se garantir que não haja operação leve. Quando não estiver em uso, cubra a tampa contra poeira do conector de fibra óptica.

● Para evitar queimar a face final do conector de fibra óptica com poeira, não conecte e desconecte frequentemente o conector de fibra óptica no painel frontal.

● Preste atenção à resistência à umidade e coloque-o em local seco.

Garantia de qualidade e serviço pós-venda-1310nm 80mW SLD fonte de luz de alta potência

● Período de garantia:

Reparo ou substituição gratuita para defeitos não induzidos pelo homem dentro de 1 ano a partir da compra. Serviços de manutenção pagos disponíveis após 1 ano.

● Exclusões da Garantia Gratuita:

Durante o período de garantia gratuita, serão fornecidos serviços gratuitos de reparo ou substituição para falhas causadas por problemas de qualidade do produto. No entanto, a Box Optronics reserva-se o direito de recusar serviços de reparo gratuitos nos seguintes casos dentro do período de garantia:

(1) O produto está danificado ou danificado devido a fatores naturais ou efeitos ambientais (choque elétrico, poeira);

(2) O produto está danificado devido à operação fora do padrão do usuário;

(3) O produto apresenta danos óbvios causados ​​pelo homem;

(4) O produto for desmontado, modificado ou reparado sem autorização da empresa;

(5) O adesivo da etiqueta de garantia do invólucro da fonte de luz está alterado ou incompleto;

(6) O produto for danificado ou perdido durante o transporte.
