Fonte de luz de banda larga TRENÓ de 840nm 20mW

Índice

1. Introdução da fonte de luz de banda larga SLED de 840 nm e 20 mW

2. Especificações Técnicas

3. Recursos do produto

4. Aplicações Típicas

5. Acessórios padrão

6. Guia de operação segura

7. Informações sobre pedidos

8. Folha de dados e folha de teste

9. Condições de cotação e pagamento

10. Prazo de entrega

11. Notas de Operação e Manutenção

12. Garantia de qualidade e serviço pós-venda

Introdução do produto

Esta é uma fonte de luz de banda larga SLED de 840 nm e 20 mW que adota tecnologia de diodo superluminescente, com potência de saída superior a 20 mW, largura de banda de -3dB superior a 45 nm, espectro plano, baixa ondulação e excelente estabilidade a longo prazo. Suporta configurações de bancada e modulares com interface de comunicação e software de monitoramento para integração industrial e médica. Adequado para OCT industrial, detecção de fibra e imagens médicas. Use com tensão nominal, controle de temperatura e umidade, garanta uma boa dissipação de calor, evite sobrecarga e contaminação de saída.

Especificações do produto

Recursos do produto

● Baixa ondulação espectral;

● Alta potência de saída de 20mW;

● Configurações duplas módulo/bancada com monitoramento de comunicação para fácil integração;

● Suporta personalização de fibra SM/PM para se adequar a vários sistemas ópticos.

Aplicações de produtos

● PTU Industrial;

● OCT oftálmica;

● Calibração de dispositivos de fibra e sistemas de teste de componentes passivos.

Detalhes do produto

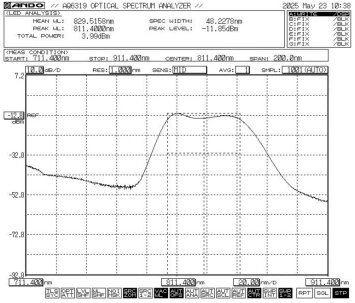

● Espectro típico: -3dB Largura de banda Min.45 / Typ.48

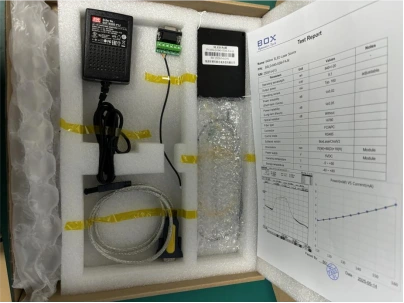

● Acessórios padrão

Etapas da operação

Passo 1.Desembalagem: Antes da montagem, verifique se todos os acessórios estão completos, incluindo módulo de fonte de luz SLED, cabo de dados USB, cabo de porta verde, adaptador de energia, relatório de teste, etc.

Etapa 2.Fonte de alimentação: Conectada a uma fonte de alimentação comutada CC ou a uma fonte de alimentação regulada que atenda aos seus requisitos de fonte de alimentação. Use apenas o adaptador de alimentação original compatível (DC5V ou DC12V). Adaptadores de energia inadequados podem danificar a fonte de luz. (Adaptador de energia fornecido de acordo com os padrões de voltagem locais.)

Etapa 3.Conectando a fibra de saída: Abra a tampa contra poeira no conector ou flange da fibra, verifique a face final da fibra e conecte a fibra ou emende a fibra ao dispositivo ou medidor de energia a ser testado após confirmar que não há poluição e danos.

Configuração 4.Conecte-se ao computador host: Use o cabo de porta verde e o cabo de dados DB9 USB-RS485 para conectar a fonte de luz de banda larga SLED de 840nm 20mW e o computador; o computador deve primeiro instalar um driver de porta serial dedicado para identificar o cabo de dados da porta serial USB-RS485, caso contrário, o software do computador host e o módulo de fonte de luz não poderão ser conectados e comunicados corretamente. Por favor, peça à Box Optronics o driver.

Etapa 5.Software de controle: Box Optronics fornece o comando serial ou software de PC para controlar a corrente LD e a temperatura LD da fonte de luz de banda larga SLED de 840nm 20mW. Escolha a porta correta, defina a corrente e a temperatura e clique no botão abrir. (Para evitar danos, aumente lentamente a corrente do inversor na operação inicial. Não aplique corrente total imediatamente.)

Etapa 6.Após o uso, clique no botão Fechar, desligue a fonte de alimentação e desconecte a conexão de fibra.

Informações sobre pedidos

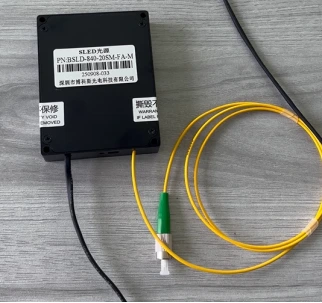

por exemplo: BSLD-840-205SM-FA-M

(Informações do pedido: fonte de luz de banda larga SLED de 840 nm e 20 mW, largura de banda de -3dB em torno de 50 nm, com fibra SM CS 780, pacote de módulo).

Para outros requisitos personalizados, entre em contato: sales06@boxoptronics.com

Folha de dados e folha de teste

Ficha de dados

Folha de teste

Condições de cotação e pagamento

● Termos de cotação

(1) EXW:

Se você tiver uma conta DHL/UPS/FedEx, a Box Optronics sugere usar o EXW. Enviamos através da sua conta; não cobramos o custo de envio.

(2) PAD:

Se você não tiver uma conta, pague antecipadamente o custo de envio dos produtos.

● Condições de pagamento

PayPal e T/T estão disponíveis.

Tempo de espera

Demora cerca de 10 dias úteis para produção. (Se houver algum em estoque, será enviado mais rápido.)

A logística internacional pode levar de 3 a 5 dias úteis.

Notas de operação e manutenção

● Evite conectar/desconectar frequentemente os conectores de fibra para evitar acúmulo de poeira e danos nas extremidades.

● Limpe os conectores de fibra com um pano sem fiapos e inspecione com um detector de extremidade de fibra antes da conexão. Sempre conecte/desconecte fibras sem energia para evitar queimaduras nas extremidades. Tampe os conectores não utilizados com tampas contra poeira.

● Armazene o equipamento em um ambiente seco e livre de umidade.

Garantia de qualidade e serviço pós-venda

● Período de garantia:

Reparo ou substituição gratuita para defeitos não induzidos pelo homem dentro de 1 ano a partir da compra. Serviços de manutenção pagos disponíveis após 1 ano.

● Exclusões da Garantia Gratuita:

Durante o período de garantia gratuita, serão fornecidos serviços gratuitos de reparo ou substituição para falhas causadas por problemas de qualidade do produto. No entanto, a Box Optronics reserva-se o direito de recusar serviços de reparação gratuitos nos seguintes casos dentro do período de garantia:

(1) Danos causados ​​por fatores naturais (por exemplo, raios, poeira) ou influências ambientais.

(2) Mau funcionamento devido à operação inadequada por parte do usuário.

(3) Danos físicos óbvios causados ​​por erro humano.

(4) Desmontagem, modificação ou reparo não autorizado.

(5) Etiquetas de garantia alteradas ou incompletas na caixa.

(6) Danos ou perdas durante o transporte.
