Diodo SLD de 840nm 10mW 35nm BW

Índice

1. Introdução do diodo SLD 840nm 10mW 35nm BW

2. Especificações Técnicas

3. Recursos do produto

4. Aplicações Típicas

5. Exemplo de embalagem

6. Informações sobre pedidos

7. Folha de dados e folha de teste

8. Condições de cotação e pagamento

9. Prazo de entrega

10. Notas de Operação

11. Garantia de qualidade e serviço pós-venda

Introdução do produto

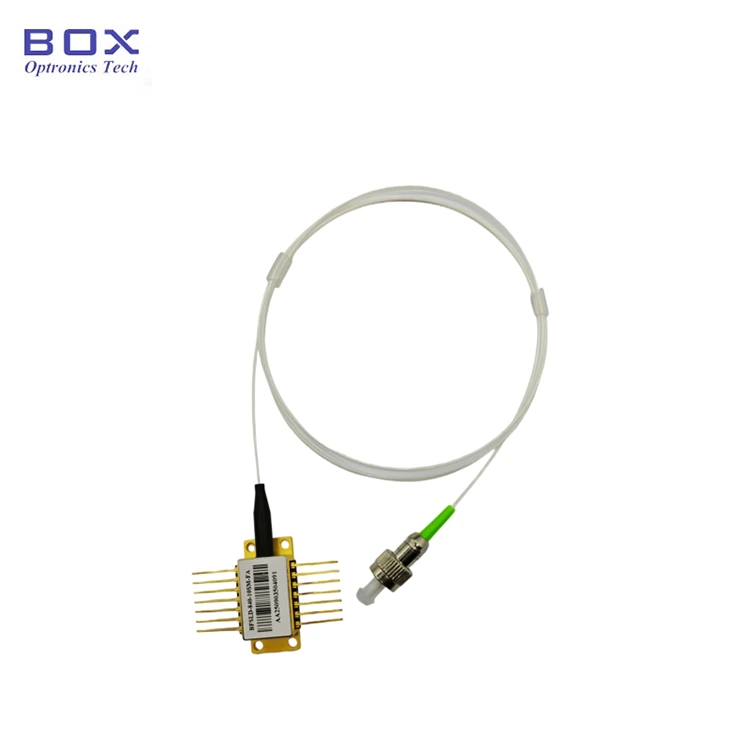

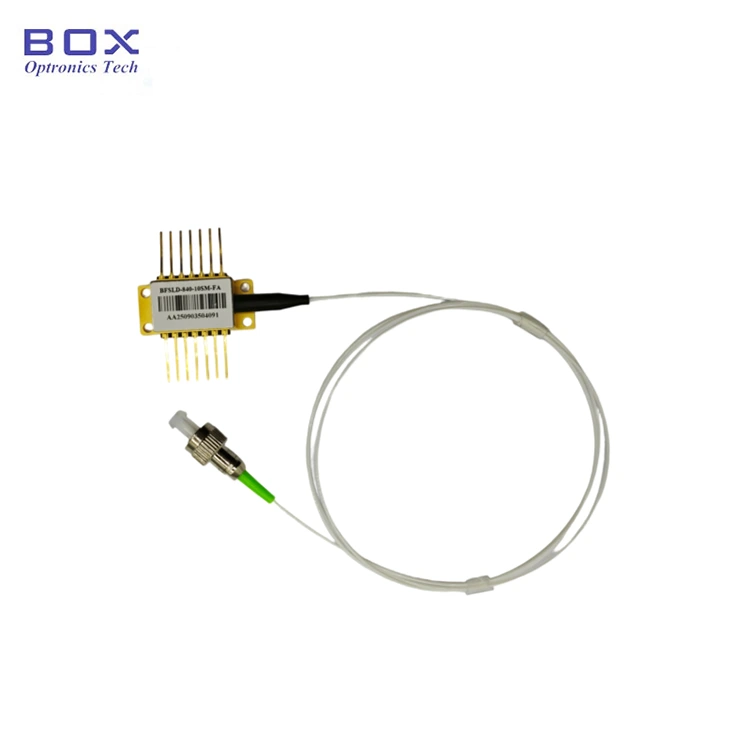

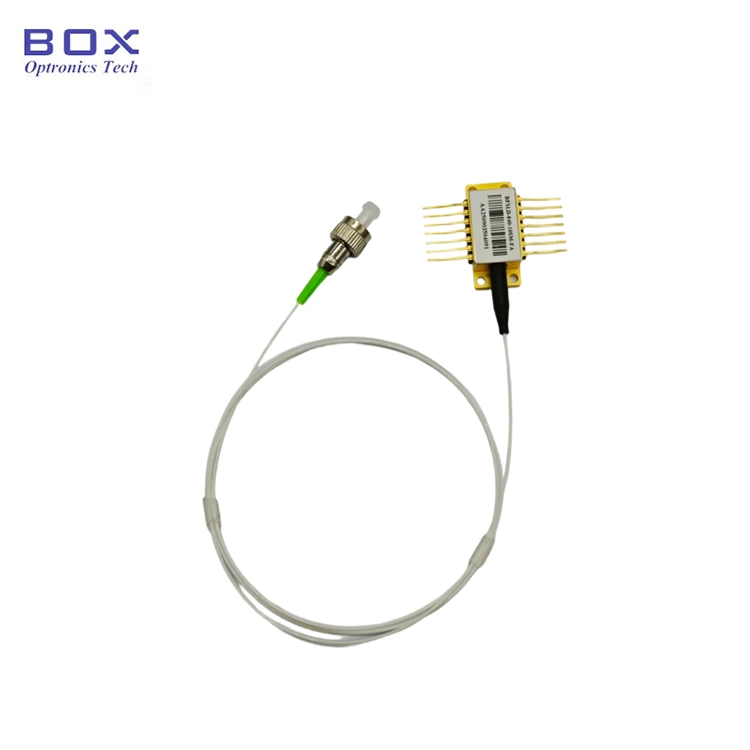

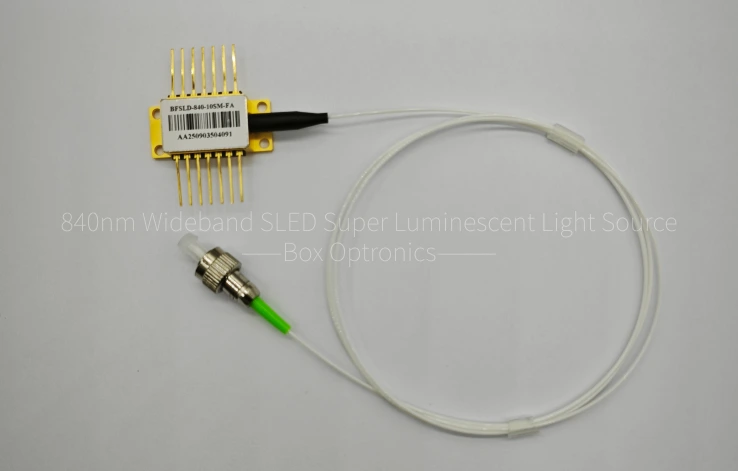

Este é um diodo superluminescente SLED de banda larga de 840 nm com um pacote borboleta de 14 pinos. Ele possui potência de saída de até 10 mW, largura de banda de mais de 35 nm e 3 dB e integra TEC e termistor para um espectro estável e suave. Adequado para tomografia de coerência óptica (OCT). Se os pinos necessitarem de soldagem, a temperatura de soldagem não deve exceder 260°C e o tempo de soldagem não deve exceder 10 segundos.

Especificações do produto

Recursos do produto

● Pigtail de fibra SM ou PM;

● Alta potência de saída até 10mW;

● Pacote BTF de 14 pinos com TEC.

Aplicações de produtos

● Giroscópios de fibra óptica;

● Fontes de luz de banda larga laboratorial e teste óptico;

● Tomografia de coerência óptica (OCT) e equipamentos de imagem médica.

Detalhes do produto

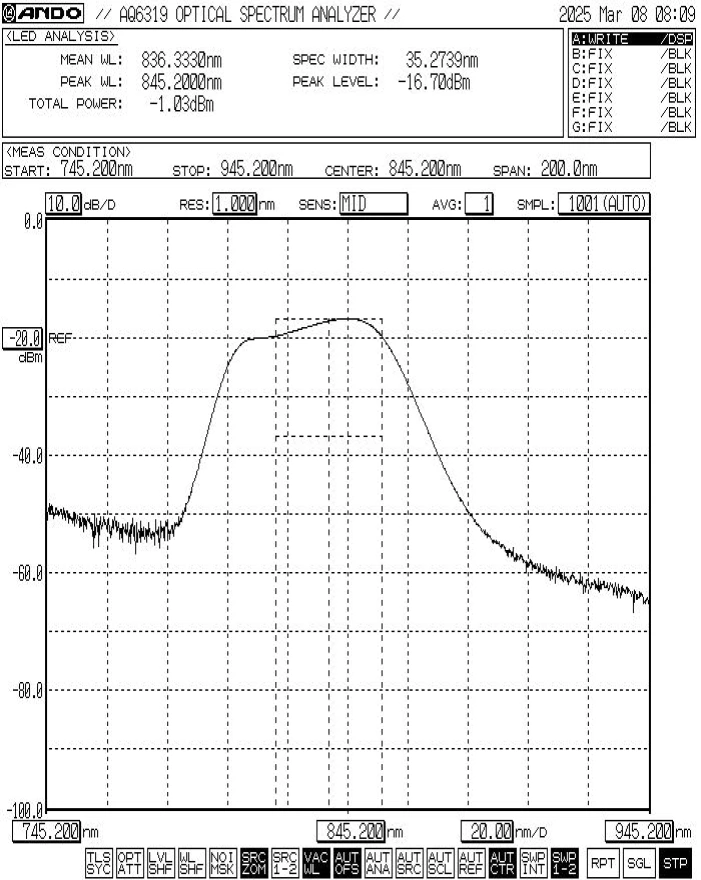

● Espectro típico: -3dB Largura de banda min.30nm / Typ.35nm

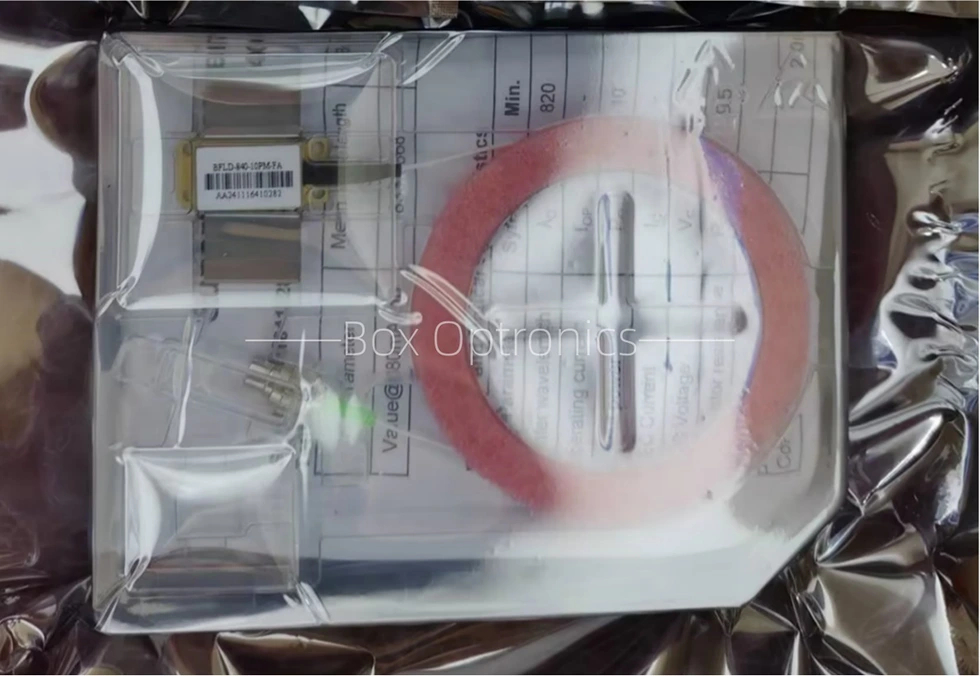

● Exemplo de embalagem

Dispositivo autônomo; nenhum driver integrado (driver externo opcional).

Informações sobre pedidos

por exemplo: BFSLD-840-103SM-FA

(Informações do pedido: Diodo SLD BW de 840nm 10mW 35nm, pacote borboleta, largura de banda típica de -3dB 35nm, com fibra SM, conector FC/APC).

Para outros requisitos personalizados, entre em contato: sales06@boxoptronics.com

Folha de dados e folha de teste

Ficha de dados

Folha de teste

Condições de cotação e pagamento

● Termos de cotação

(1) EXW:

Se você tiver uma conta DHL/UPS/FedEx, a Box Optronics sugere usar o EXW. Enviamos através da sua conta; não cobramos o custo de envio.

(2) PAD:

Se você não tiver uma conta, pague antecipadamente o custo de envio dos produtos.

● Condições de pagamento

PayPal e T/T estão disponíveis.

Tempo de espera

Demora cerca de 10 dias úteis para produção. (Se houver algum em estoque, será enviado mais rápido.)

A logística internacional pode levar de 3 a 5 dias úteis.

Notas de operação

● Durante a operação, este dispositivo emite um raio laser de alta intensidade; não olhe diretamente para a face da extremidade da fibra, pois isso pode causar lesões nos olhos.

● Este dispositivo é sensível à eletrostática; portanto, é necessária a adesão estrita às medidas de proteção antiestática durante a embalagem, transporte e uso. Além disso, devem ser tomadas precauções para evitar picos de energia, pois o não cumprimento desta recomendação pode resultar em danos permanentes ao dispositivo (por exemplo, garantir o aterramento adequado do equipamento e usar uma pulseira antiestática).

● Verifique a estabilidade do circuito operacional do produto para evitar danos causados ​​por correntes pulsadas.

● As fibras ópticas são frágeis; não use a fibra para puxar o dispositivo. Ao inserir ou remover um dispositivo do soquete, não aplique pressão nem puxe a luva localizada na parte traseira da caixa do dispositivo. Para dispositivos equipados com conectores, certifique-se de que tanto o dispositivo quanto o conector de fibra sejam levantados simultaneamente durante a instalação ou remoção.

● Se os pinos necessitarem de soldagem, a temperatura de soldagem não deve exceder 260°C e o tempo de soldagem não deve exceder 10 segundos. Atenção especial deve ser dada ao seguinte: durante o processo de soldagem, o dispositivo deve estar desligado e o ferro de soldar deve estar devidamente aterrado.

● Ao usar o dispositivo, siga rigorosamente as faixas de tensão e corrente de operação especificadas na folha de dados. Os principais parâmetros - incluindo Ith (corrente limite), Iop max (corrente operacional máxima), Vop max (tensão operacional máxima) e λc (comprimento de onda central) - devem ser referenciados especificamente no relatório de teste fornecido no momento do envio. Nota: A operação além das classificações máximas absolutas pode causar danos permanentes ao dispositivo.

Garantia de qualidade e serviço pós-venda

● Período de garantia:

Reparo ou substituição gratuita para defeitos não induzidos pelo homem dentro de 1 ano a partir da compra. Serviços de manutenção pagos disponíveis após 1 ano.

● Exclusões da Garantia Gratuita:

Durante o período de garantia gratuita, serão fornecidos serviços gratuitos de reparo ou substituição para falhas causadas por problemas de qualidade do produto. No entanto, a Box Optronics reserva-se o direito de recusar serviços de reparação gratuitos nos seguintes casos dentro do período de garantia:

(1) Danos causados ​​por fatores naturais (por exemplo, raios, poeira) ou influências ambientais.

(2) Mau funcionamento devido à operação inadequada por parte do usuário.

(3) Danos físicos óbvios causados ​​por erro humano.

(4) Desmontagem, modificação ou reparo não autorizado.

(5) Etiquetas de garantia alteradas ou incompletas na caixa.

(6) Danos ou perdas durante o transporte.
