Diodo laser trenó de 1060nm 5mW

Índice

1. Introdução do diodo laser SLED de 1060nm 5mW

2. Especificações Técnicas

3. Recursos do produto

4. Aplicações Típicas

5. Exemplo de embalagem

6. Informações sobre pedidos

7. Folha de dados

8. Condições de cotação e pagamento

9. Prazo de entrega

10. Notas de Operação

11. Garantia de qualidade e serviço pós-venda

Introdução do produto

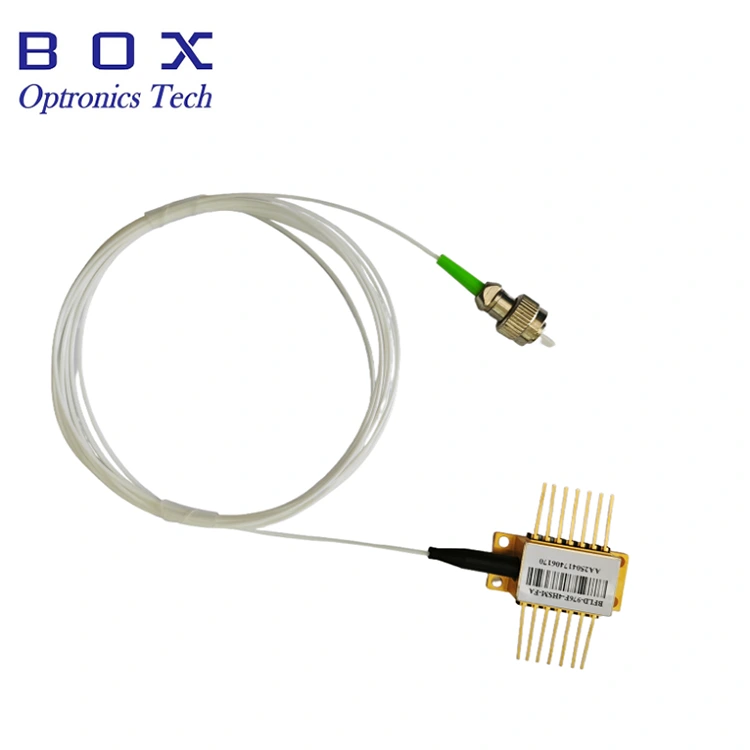

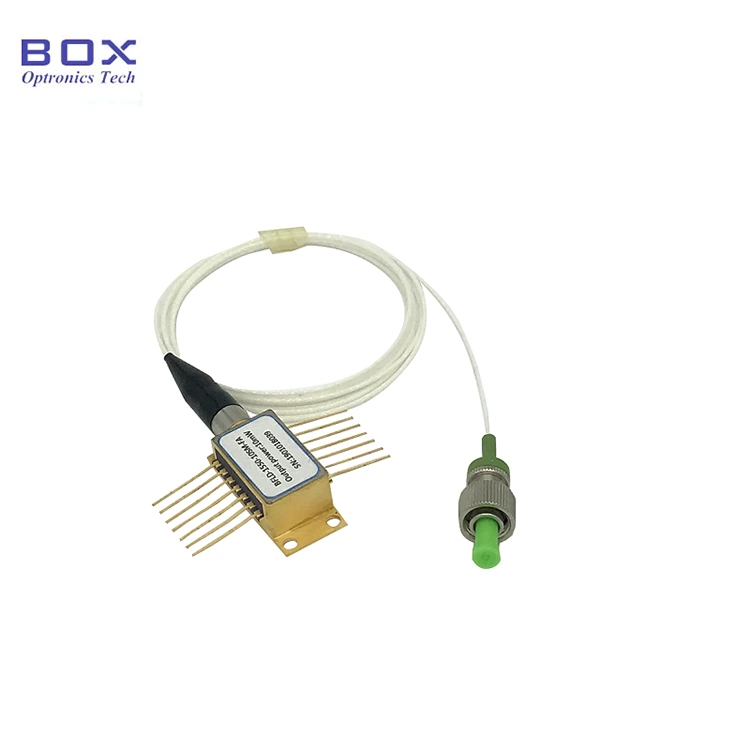

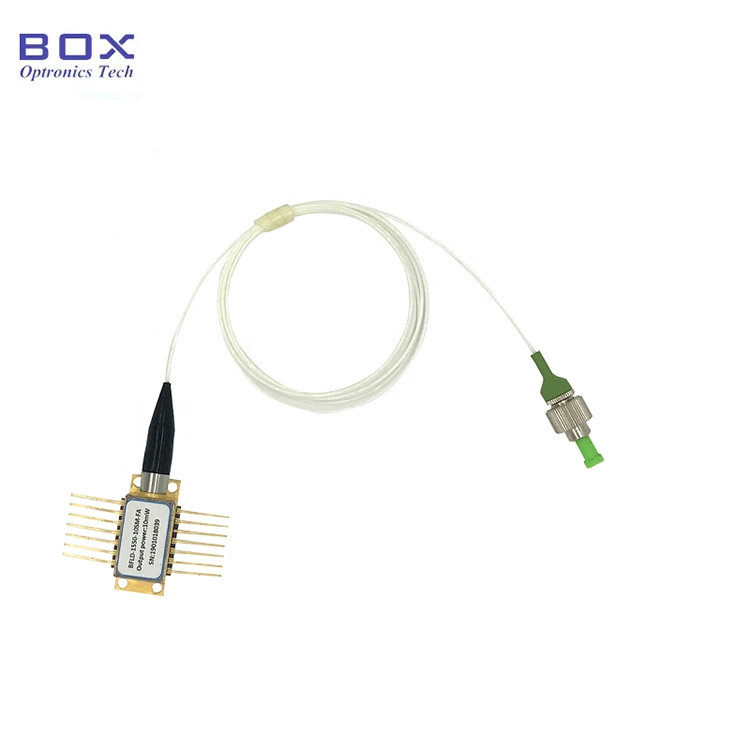

Este é um diodo laser SLED de 1060 nm e 5 mW com um pacote borboleta de 14 pinos. Possui potência de saída de até 5mW, largura de banda de mais de 15nm 3dB e integra TEC e termistor para um espectro estável e suave. Adequado para tomografia de coerência óptica (OCT). Se os pinos necessitarem de soldagem, a temperatura de soldagem não deve exceder 260°C e o tempo de soldagem não deve exceder 10 segundos.

Especificações do produto

Recursos do produto

● Pigtail SM Hi1060 ou PM980;

● Potência de saída de até 5mW;

● Pacote BTF de 14 pinos com TEC e Monitor PD.

Aplicações de produtos

● Giroscópios de fibra óptica;

● Sistema de detecção por fibra óptica;

● Sistema de equipamentos ópticos.

Detalhes do produto

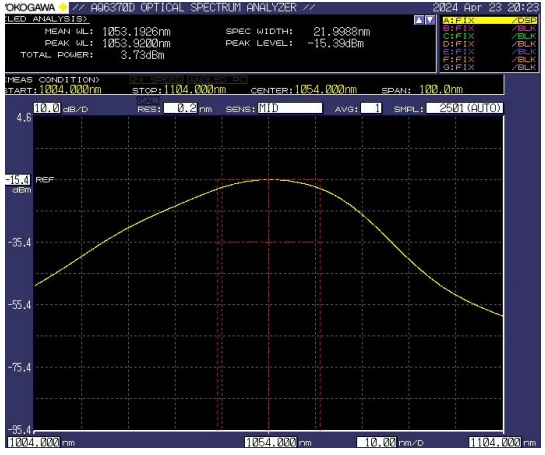

● Espectro típico: -3dB Largura de banda Mín.15nm / Típ.20nm

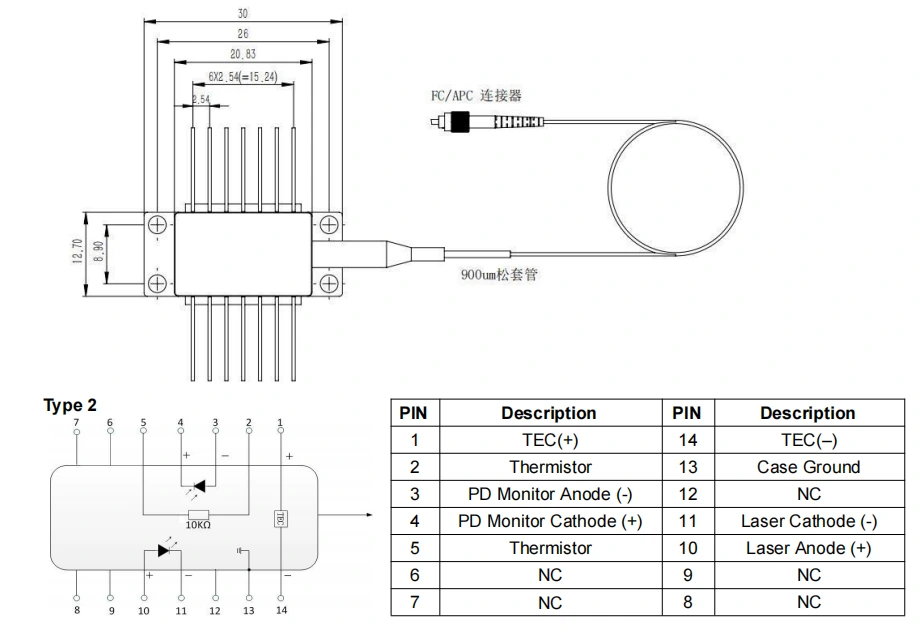

● Desenho do pacote e definição de PIN-OUT (Unidade: mm) -1060nm 5mW SLED Laser Diode

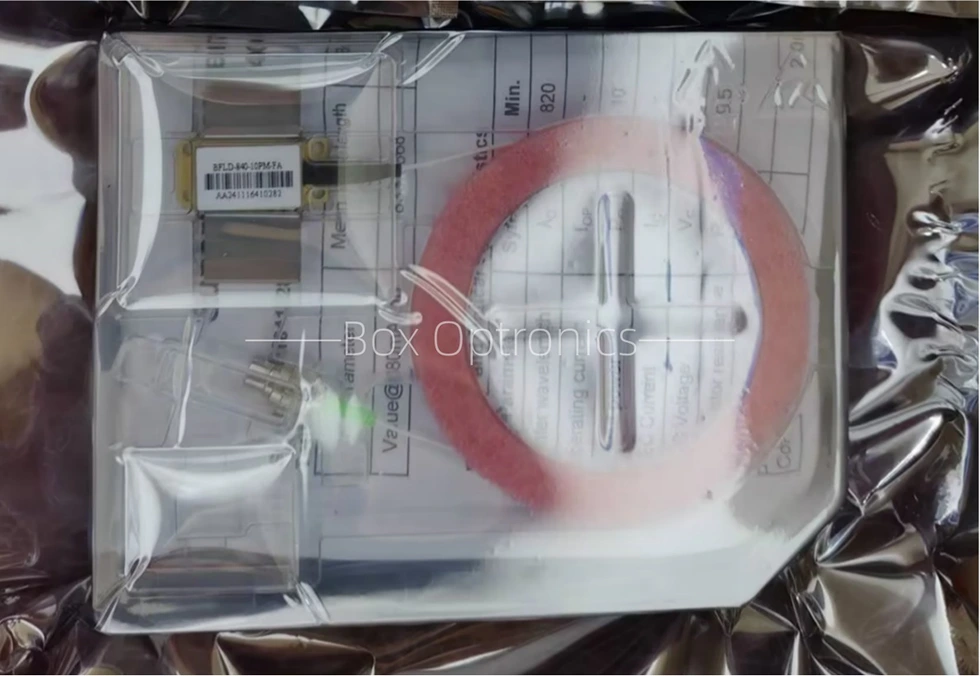

● Exemplo de embalagem

*Dispositivo autônomo; nenhum driver integrado (driver externo opcional).

Informações sobre pedidos

por exemplo: BFSLD-1060-5SM-FA

(Informações do pedido: Diodo laser SLED de 1060 nm e 5 mW, pacote borboleta, com fibra SM  Hi1060, conector FC/APC).

Para outros requisitos personalizados, entre em contato: sales06@boxoptronics.com

Ficha de dados

Ficha de dados

Condições de cotação e pagamento

● Termos de cotação

(1) EXW:

Se você tiver uma conta DHL/UPS/FedEx, a Box Optronics sugere usar o EXW. Enviamos através da sua conta; não cobramos o custo de envio.

(2) PAD:

Se você não tiver uma conta, pague antecipadamente o custo de envio dos produtos.

● Condições de pagamento

PayPal e T/T estão disponíveis.

Tempo de espera

Demora cerca de 10 dias úteis para produção. (Se houver algum em estoque, será enviado mais rápido.)

A logística internacional pode levar de 3 a 5 dias úteis.

Notas de operação

● Durante a operação, este dispositivo emite um raio laser de alta intensidade; não olhe diretamente para a face da extremidade da fibra, pois isso pode causar lesões nos olhos.

● Este dispositivo é sensível à eletrostática; portanto, é necessária a adesão estrita às medidas de proteção antiestática durante a embalagem, transporte e uso. Além disso, devem ser tomadas precauções para evitar picos de energia, pois o não cumprimento desta recomendação pode resultar em danos permanentes ao dispositivo (por exemplo, garantir o aterramento adequado do equipamento e usar uma pulseira antiestática).

● As fibras ópticas são frágeis; não use a fibra para puxar o dispositivo. Ao inserir ou remover um dispositivo do soquete, não aplique pressão nem puxe a luva localizada na parte traseira da caixa do dispositivo. Para dispositivos equipados com conectores, certifique-se de que tanto o dispositivo quanto o conector de fibra sejam levantados simultaneamente durante a instalação ou remoção.

● Se os pinos necessitarem de soldagem, a temperatura de soldagem não deve exceder 260°C e o tempo de soldagem não deve exceder 10 segundos. Atenção especial deve ser dada ao seguinte: durante o processo de soldagem, o dispositivo deve estar desligado e o ferro de soldar deve estar devidamente aterrado.

● Durante o processo de inicialização, nunca aplique diretamente uma corrente alta, pois isso corre o risco de danificar o chip. Em vez disso, ligue o dispositivo em um nível de corrente próximo ao limite do chip e aumente gradualmente a corrente em pequenos incrementos até que o nível desejado seja alcançado.

● Antes de ligar todos os componentes, primeiro ative o cooler e depois prossiga com etapas de inicialização incrementais para evitar superaquecimento e sobrecarga do chip.

Garantia de qualidade e serviço pós-venda

● Período de garantia:

Reparo ou substituição gratuita para defeitos não induzidos pelo homem dentro de 1 ano a partir da compra. Serviços de manutenção pagos disponíveis após 1 ano.

● Exclusões da Garantia Gratuita:

Durante o período de garantia gratuita, serão fornecidos serviços gratuitos de reparo ou substituição para falhas causadas por problemas de qualidade do produto. No entanto, a Box Optronics reserva-se o direito de recusar serviços de reparação gratuitos nos seguintes casos dentro do período de garantia:

(1) Danos causados ​​por fatores naturais (por exemplo, raios, poeira) ou influências ambientais.

(2) Mau funcionamento devido à operação inadequada por parte do usuário.

(3) Danos físicos óbvios causados ​​por erro humano.

(4) Desmontagem, modificação ou reparo não autorizado.

(5) Etiquetas de garantia alteradas ou incompletas na caixa.

(6) Danos ou perdas durante o transporte.
