Laser de fibra de largura de linha ultraestreita de 1064 nm e 20 kHz

Índice

1. Introdução do Laser de fibra de largura de linha ultraestreita de 1064 nm e 20 kHz

2. Técnico Especificações

3. Recursos do produto

4. Aplicações Típicas

5. Detalhes do produto

6. Guia de operação segura

7. Informações sobre pedidos

8. Folha de dados e folha de teste

9. Termos de cotação e pagamento

10. Prazo de entrega

11. Notas de Operação e Manutenção

12. Garantia de Qualidade e Serviço pós-venda

Introdução do produto

Esta é uma fibra de largura de linha ultraestreita de 1064nm e 20kHz Laser que emprega uma estrutura de cavidade de laser DFB de fibra óptica, produzindo um laser de onda contínua de largura de linha estreita de modo longitudinal único em 1064nm banda de comprimento de onda. A potência de saída 50/100/200/500/1000mW é opcional. Isso suporta configurações de bancada e modulares com comunicação RS232 interface e software de monitoramento para integração de sistemas. Adequado para LiDAR, hidroacústica e detecção distribuída por fibra óptica.

Produto Especificações

Recursos do produto

● Espectral largura de linha ≤20KHz;

● Totalmente em fibra Cavidade ressonante DFB;

● Comprimento de onda estável sem salto de modo.

Aplicações de produtos

● LiDAR;

● Acústico sensores, hidrofones;

● Fibra Sensor Óptico Distribuído.

Produto Detalhes

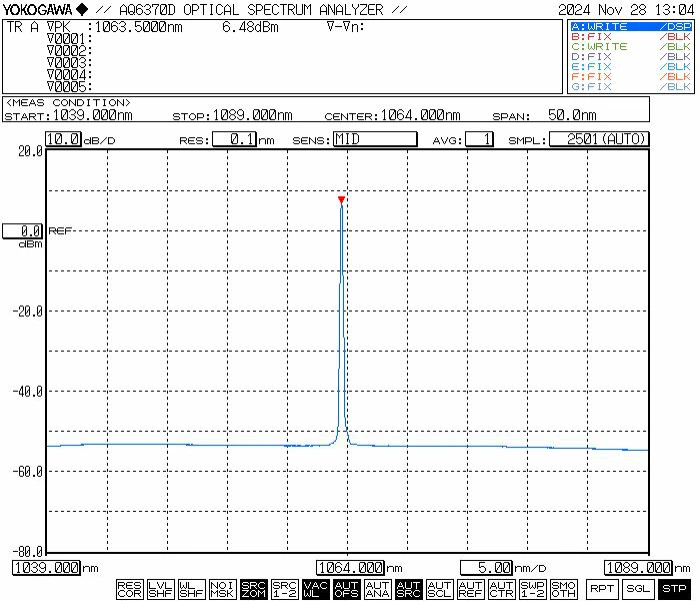

● Espectro típico: 1064 nm

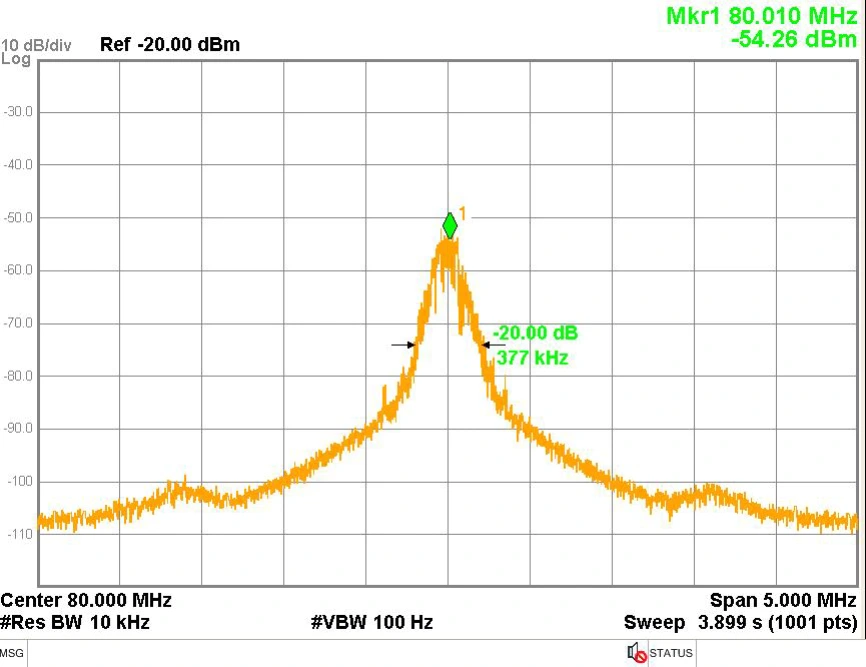

● Largura de linha típica: largura de linha espectral de 3dB≤20 KHz (largura de linha igual a 20dB/20)

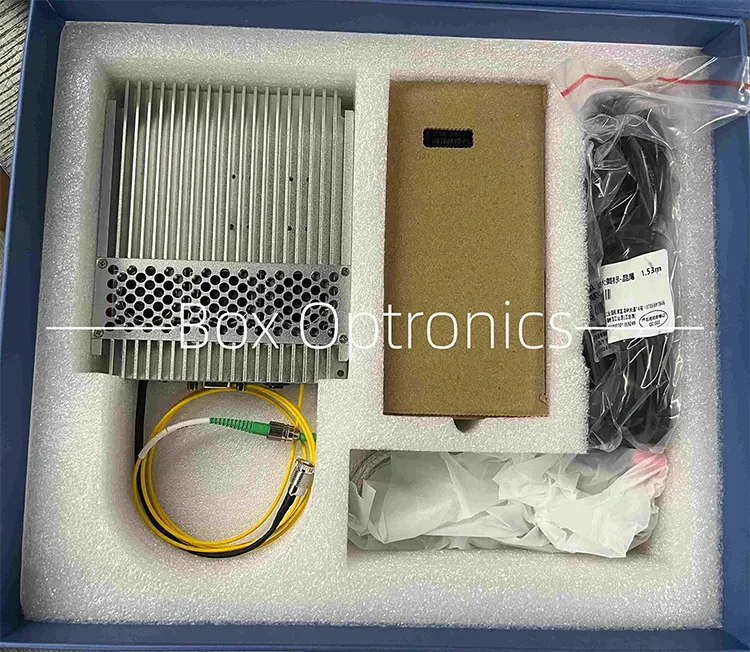

● Exemplo de embalagem

Operação Instruções

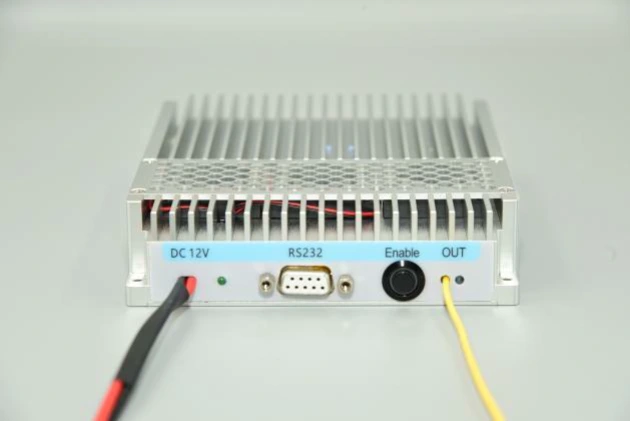

Step1.Appearance: O módulo inclui um conector de alimentação, indicador de alimentação, interface de comunicação RS232, saída interruptor de ativação e porta de fibra de saída de laser.

Step2.Fonte de alimentação: A porta de alimentação usa um padrão DC5,5×2,1mm interface. Use apenas o adaptador de alimentação original compatível (DC5V ou DC12V). Adaptadores de energia inadequados podem danificar a fonte de luz. Um conector de alimentação em forma de U cabo para conexão a uma fonte de alimentação comutada está disponível mediante solicitação no momento da compra.

Passo 3.Conectando a Fibra Óptica Jumper: Remova a tampa contra poeira do conector de fibra, inspecione a face final para contaminação ou danos e garanta a limpeza antes de conectar a outros dispositivos de fibra ou equipamentos de teste. Para modelos de alta potência, a emenda por fusão é recomendado.

Setp4.Conectando o Módulo a um Host Computador: Use o cabo de dados serial USB-RS232 incluído para conectar o módulo ao o computador. Instale o driver serial dedicado (fornecido pelo fabricante) para permitir a comunicação. Sem o driver, o software host não é possível conectar ao módulo.

Passo 5.Software: O O software host permite ajustar a potência de saída e controlar a saída do laser via o botão "SoftActive" (veja o diagrama de interface abaixo). O software exibe a corrente definida da bomba, a potência de saída e o status de monitoramento de temperatura.

Etapa 6. Operações específicas de software: conforme mostrado no diagrama, após iniciar o host software de computador, primeiro selecione o número da porta serial correto no Lista de portas seriais "PortList" e clique no botão "OpenPort" botão para abrir a porta serial. O "Poder" e o "LDTemp" as janelas exibirão a potência de saída atual do módulo e a temperatura da bomba. Insira o valor atual do acionamento da bomba no campo "Atual" e clique o botão "SET". As configurações entram em vigor e a fonte de luz emite energia óptica somente quando ambos os botões físicos acendem a luz módulo fonte e o botão "SoftActive" no software são ativados ligado. O número da versão do software do computador host deve corresponder ao software versão especificada no relatório de teste do produto; a versão do software pode ser encontrada no relatório de teste de cada produto.

Passo 7. Memória de parâmetros: As configurações e o status configurados por meio do software são salvo automaticamente no módulo memória interna. Nenhuma conexão com o computador host é necessária se os parâmetros não precisa de modificação.

Pedido informação

por exemplo: NLFL-1064-50-T-SM-M

(Informações do pedido: laser de fibra de largura de linha ultraestreita de 1064nm 20kHz, Potência de saída de 50mW, potência ajustável, fibra SM, pacote de módulo).

Para outros requisitos personalizados, entre em contato com: sales06@boxoptronics.com

Folha de dados e Folha de teste

Ficha de dados

Termos de cotação e pagamento

● Termos de cotação

(1) EXW:

Se você tiver uma conta DHL/UPS/FedEx, a Box Optronics sugere usar o EXW. Enviamos através da sua conta; não cobramos o custo de envio.

(2) PAD:

Se você não tiver uma conta, pague antecipadamente o custo de envio para os produtos.

(3)Outro

● Condições de pagamento

PayPal e T/T estão disponíveis.

Tempo de espera

A produção leva de 10 a 15 dias úteis. (Se houver alguns em estoque, será enviado mais rápido.)

A logística internacional pode levar de 3 a 5 dias úteis.

Notas de operação e Manutenção

● Não é recomendado inserir e desconectar frequentemente a saída conectores de fibra para evitar contaminação por poeira, o que pode levar ao aumento perda de inserção ou queima da face final do conector de fibra.

● Limpe os conectores de fibra com um pano sem fiapos e inspecione com um detector de face final de fibra antes da conexão. Sempre conecte/desconecte fibras sem energia para evitar queimaduras na face final. Os conectores de fibra óptica devem ser coberto com tampas contra poeira.

● Se a fibra de saída precisar ser conectada a outra fibra, é recomendado usar um splicer de fusão.

● Ao iniciar, primeiro confirme se o botão liga/desliga e o interruptor de chave estão desligados e, em seguida, conecte a fonte de alimentação. Ao desligar, primeiro desligue o interruptor de chave e, em seguida, desconecte a fonte de alimentação após a saída a luz indicadora apaga. Não desligue diretamente a fonte de alimentação quando o fonte de luz está funcionando.

● Preste atenção à prova de umidade, à prova de poeira e anticorrosão e guarde-o em local seco.

Garantia de Qualidade e Serviço pós-venda

● Período de garantia:

Reparo ou substituição gratuita para defeitos não induzidos pelo homem dentro de 1 ano a partir da compra. Serviços de manutenção pagos disponíveis após 1 ano.

● Exclusões da Garantia Gratuita:

Durante o período de garantia gratuito, serviços gratuitos de reparo ou substituição será fornecido para falhas causadas por problemas de qualidade do produto. No entanto, Caixa A Optronics reserva-se o direito de recusar serviços de reparo gratuitos nos seguintes casos dentro do período de garantia:

(1) Danos causados por fatores naturais (por exemplo, raios, poeira) ou influências ambientais.

(2) Mau funcionamento devido à operação inadequada por parte do usuário.

(3) Danos físicos óbvios causados ​​por erro humano.

(4) Desmontagem, modificação ou reparo não autorizado.

(5) Etiquetas de garantia alteradas ou incompletas na caixa.

(6) Danos ou perdas durante o transporte.
