Diodo laser borboleta de 1030nm 200mW 100KHz DFB

Índice

1. Introdução do 1030nm Diodo laser borboleta de 200mW 100KHz DFB

2. Especificações Técnicas

3. Recursos do produto

4. Aplicações Típicas

5. Detalhes do produto

6. Informações sobre pedidos

7. Folha de dados e folha de teste

8. Condições de cotação e pagamento

9. Prazo de entrega

10. Notas de operação

11. Garantia de Qualidade e Serviço pós-venda

Introdução do produto

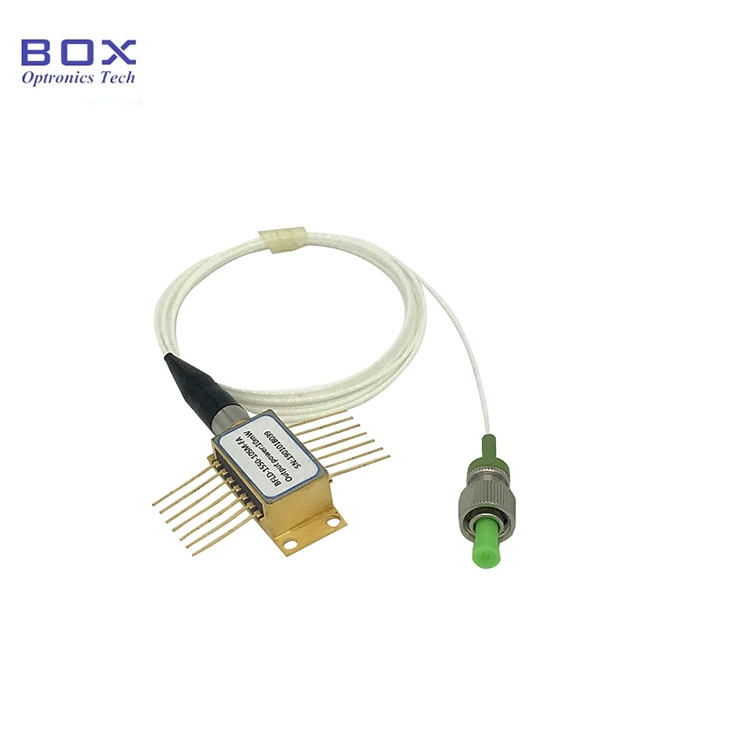

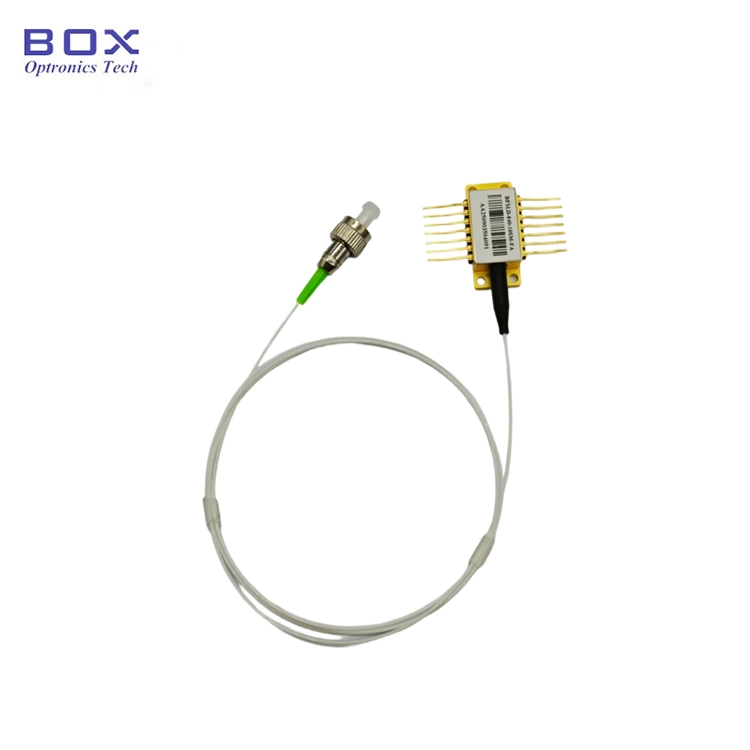

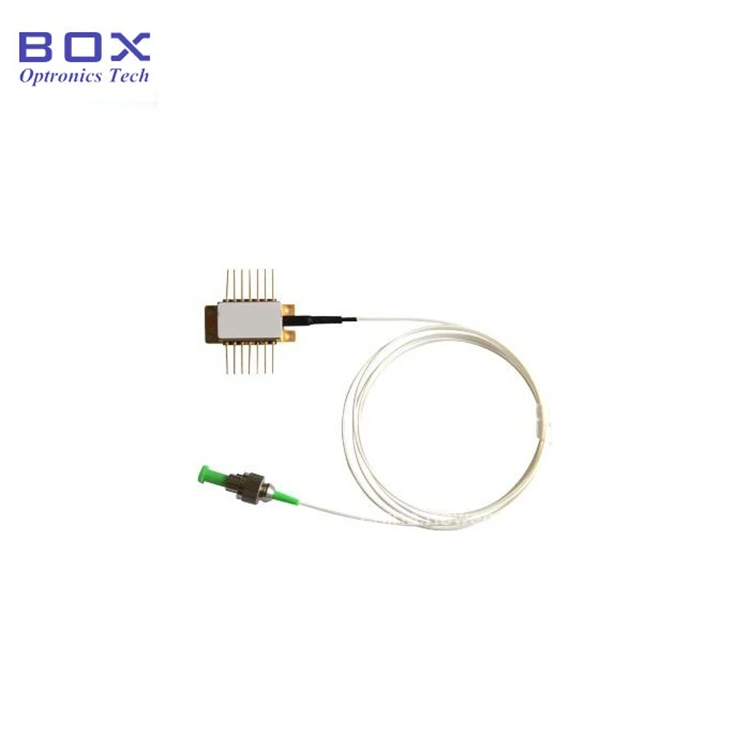

Este é um laser borboleta DFB de 1030nm 200mW 100KHz Diodo, com tolerância de comprimento de onda de +/-2nm, um pacote borboleta padrão de 14 pinos, e fibra PM980. Possui alta potência de saída e largura de linha estreita, e integra TEC e termistor. Adequado para detecção óptica e imagem. Por favor use-o sob proteção ESD.

Produto Especificações

Recursos do produto

● trança de fibra PM980;

● Alta potência de saída de 200mW;

● Largura de linha estreita abaixo de 100kHz;

● 14 pinos Pacote BTF com TEC, termistor e Monitorar DP.

Aplicações de produtos

● Lidar;

● Sensoriamento por fibra óptica;

● Espectroscopia;

● Fonte de sementes para lasers.

Produto Detalhes

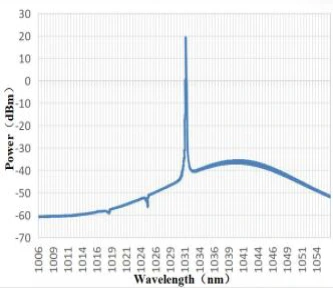

● Espectro típico: 1030nm, tolerância de comprimento de onda de +/-2nm.

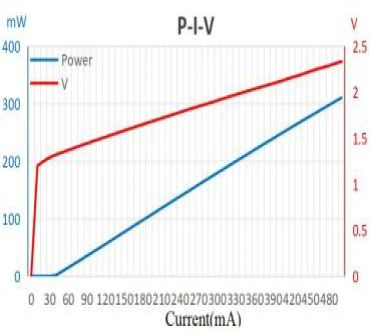

● Diodo laser borboleta PIV-1030nm 200mW 100KHz DFB

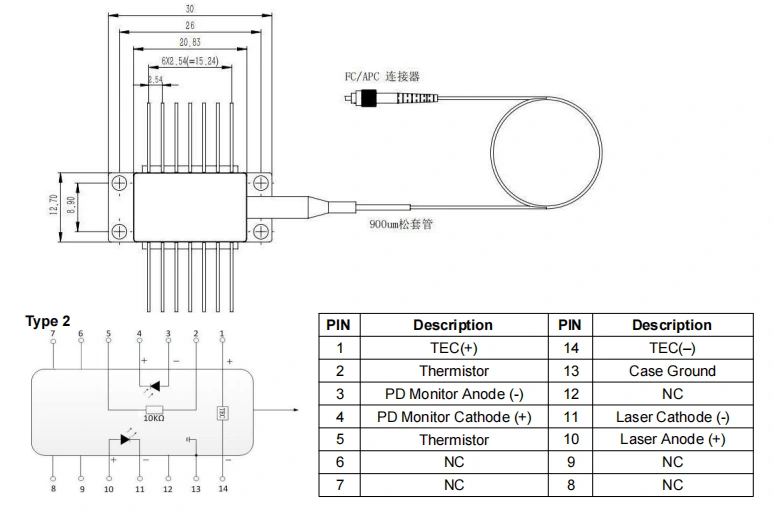

● Desenho do pacote e definição de PIN-OUT (Unidade: mm) -1030nm 200mW 100KHz Diodo laser borboleta DFB

● Perguntas frequentes

(1) É possível alterar o comprimento de onda ajustando a corrente? Qual é o alcance?

--Sim. O coeficiente de comprimento de onda atual é 0,01 nm/mA, e o o coeficiente de comprimento de onda de temperatura é 0,1 nm/℃. A faixa ajustável de WL é em torno de ~centro WL+/- 1 nm.

(2) Qual é o comprimento do pigtail?

--1,2+/-0,1 metros.

(3) Qual é a faixa de regulação de potência?

--10~100%

Pedido informação

por exemplo: BNLD-1030-2HPM-FA

(Informações do pedido: Diodo laser borboleta DFB de 1030nm 200mW 100KHz, com fibra PM980, conector FC/APC, pino da bomba).

Para outros requisitos personalizados, entre em contato com: sales06@boxoptronics.com

Folha de dados e Folha de teste

Ficha de dados

Folha de teste

Termos de cotação e pagamento

● Termos de cotação

(1) EXW:

Se você tiver uma conta DHL/UPS/FedEx, a Box Optronics sugere usar o EXW. Enviamos através da sua conta; não cobramos o custo de envio.

(2) PAD:

Se você não tiver uma conta, pague antecipadamente o custo de envio para os produtos.

(3)Outro

● Condições de pagamento

PayPal e T/T estão disponíveis.

Tempo de espera

Demora cerca de 10 dias úteis para produção. (Se houver algum em estoque, será enviado mais rápido.)

A logística internacional pode levar de 3 a 5 dias úteis.

Operação Notas

● Risco de radiação laser:Quando o dispositivo está em operação, emite um raio laser de alta intensidade. Não olhe diretamente para extremidade da fibra, pois isso pode causar lesões oculares.

● Proteção ESD:Este dispositivo é sensível à eletrostática. Portanto, medidas rigorosas de proteção antiestática devem ser respeitados durante a embalagem, transporte e uso. Além disso, precauções devem ser tomadas medidas para evitar picos de energia, pois a falha em fazê-lo pode resultar em danos permanentes ao dispositivo (por exemplo, garantir o aterramento adequado do equipamento e use uma pulseira antiestática).

● Manuseio de Fibra e Dispositivo: Óptico as fibras são frágeis. Não puxe o aparelho pela fibra. Ao inserir ou ao remover o dispositivo da tomada, não aplique pressão nem puxe o manga na parte traseira da caixa do dispositivo. Para dispositivos equipados com conectores, garantir que tanto o dispositivo quanto o conector de fibra sejam levantados simultaneamente durante a instalação ou remoção.

● Requisitos de soldagem de pinos:Se os pinos precisa ser soldado, a temperatura de soldagem não deve exceder 260°C, e o o tempo de soldagem não deve exceder 10 segundos. Preste especial atenção ao seguinte: durante o processo de soldagem, o dispositivo deve estar desligado estado, e o ferro de solda deve estar devidamente aterrado.

Garantia de Qualidade e Serviço pós-venda

● Período de garantia:

Reparo ou substituição gratuita para defeitos não induzidos pelo homem dentro de 1 ano a partir da compra. Serviços de manutenção pagos disponíveis após 1 ano.

● Exclusões da Garantia Gratuita:

Durante o período de garantia gratuito, serviços gratuitos de reparo ou substituição será fornecido para falhas causadas por problemas de qualidade do produto. No entanto, Caixa A Optronics reserva-se o direito de recusar serviços de reparo gratuitos nos seguintes casos dentro do período de garantia:

(1) Danos causados por fatores naturais (por exemplo, raios, poeira) ou influências ambientais.

(2) Mau funcionamento devido à operação inadequada por parte do usuário.

(3) Danos físicos óbvios causados ​​por erro humano.

(4) Desmontagem, modificação ou reparo não autorizado.

(5) Etiquetas de garantia alteradas ou incompletas na caixa.

(6) Danos ou perdas durante o transporte.
