Laser DFB coaxial de largura de linha estreita de 1550 nm

Visão geral do produto - Laser DFB coaxial com largura de linha estreita de 1550nm

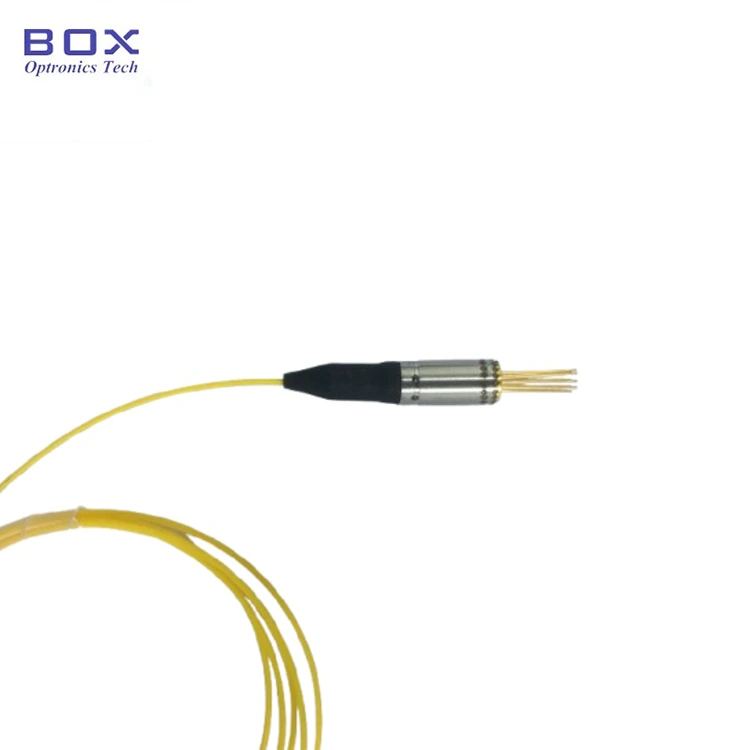

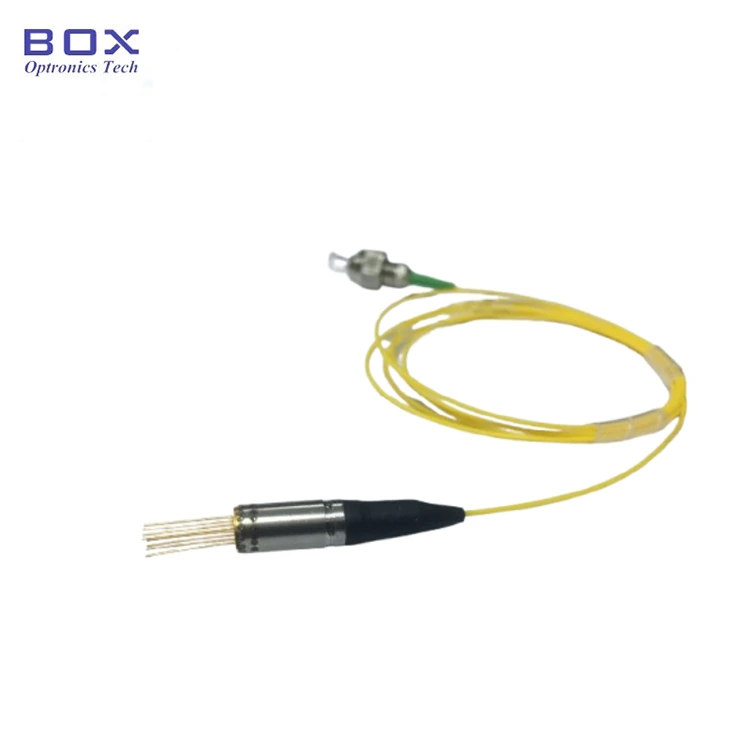

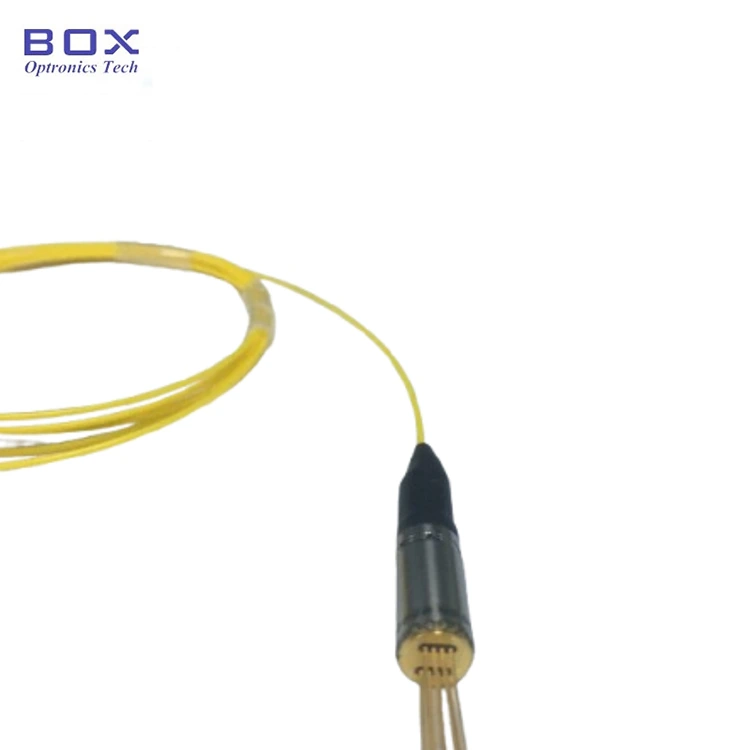

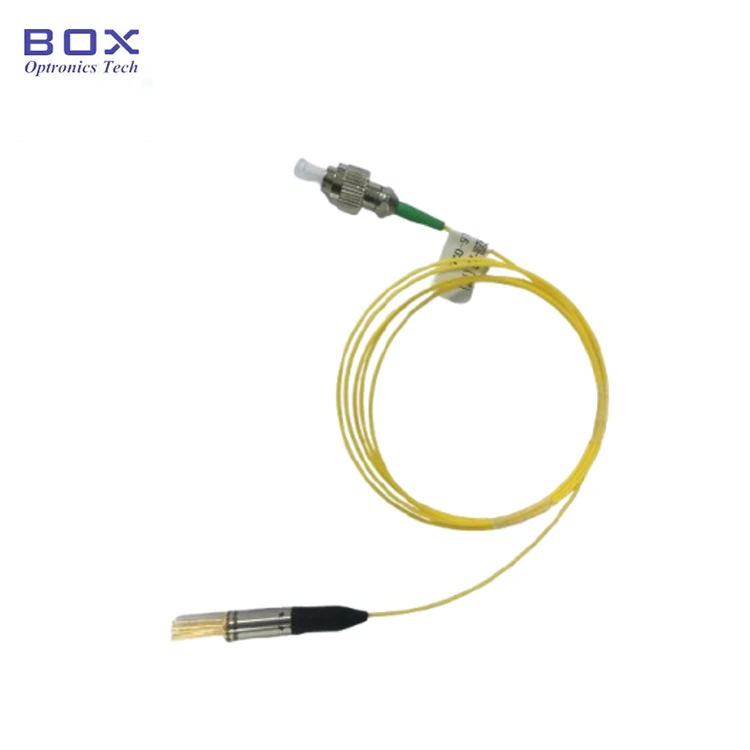

O laser DFB coaxial pigtailed de largura de linha estreita de 1550 nm da Box Optronics é um laser de feedback distribuído resfriado por TEC projetado para sistemas de alcance LiDAR e aplicações de direção autônoma. Operando em um comprimento de onda central de 1.550 nm, ele fornece saída óptica de ≥2mW por meio de fibra monomodo e uma largura de linha espectral de ≤500kHz, medida usando o método auto-heteródino. O laser integra um resfriador termoelétrico (TEC), termistor, fotodiodo monitor PIN InGaAs e isolador óptico em um pacote coaxial compacto com um pigtail de fibra FC/APC ou SC/APC.

Principais recursos -Laser DFB coaxial com largura de linha estreita de 1550nm

· Comprimento de onda central: 1550 nm, tolerância WL de +/- 3 nm

· Largura de linha espectral estreita: ≤500kHz (método de medição auto-heteródino)

· Potência de saída óptica: mínimo de 2mW (saída de fibra SM)

· Isolador óptico integrado: isolamento ≥30dB

· Resfriador termoelétrico integrado (TEC) e termistor

· Fotodiodo de monitor PIN InGaAs integrado

· Operação de baixo ruído e baixa distorção

· Alta confiabilidade e longa vida útil

Aplicações típicas -Laser DFB coaxial de largura de linha estreita de 1550nm

· Sistemas FMCW LiDAR para direção autônoma e ADAS

· LiDAR coerente para medição simultânea de alcance e velocidade

· Sistemas LiDAR para imagens 3D e navegação autônoma

· Sistemas LiDAR industriais para robótica, navegação AGV e automação

· Sistemas de teste de comunicação óptica coerentes e equipamentos de medição óptica

· Sistemas distribuídos de detecção de fibra óptica

· Refletometria no domínio da frequência óptica (OFDR)

· Pesquisa fotônica e experimentos de detecção coerente em laboratório

· Integração OEM em módulos LiDAR, sensores automotivos e equipamentos de detecção industrial

Especificações do produto -Laser DFB coaxial com largura de linha estreita de 1550nm

Classificações Máximas Absolutas (Tc = 25°C)

Características Óptico-Elétricas (Tc = 25°C)

Características do TEC e do termistor

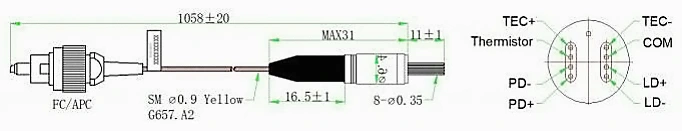

Definição de pacote e pino

Tipo de pacote: Pacote hermético coaxial com TEC

Componentes integrados: isolador óptico, resfriador termoelétrico (TEC), termistor, fotodiodo de monitor PIN InGaAs

Informações para pedidos - Laser DFB coaxial de largura de linha estreita de 1550 nm

Nomenclatura do Modelo

BLD - X XX XX X - X XX (XX)

Exemplo: BLD-ND5502H-IFA(TEC)

Folha de dados -1550nm Laser DFB coaxial com largura de linha estreita de 1550nm

Ficha de dados

Perguntas frequentes (FAQ)

P: O que significa “largura de linha estreita” e por que é importante para o LiDAR?

A: Largura de linha espectral refere-se à largura do espectro de frequência óptica do laser. Este laser fornece uma largura de linha <500 kHz, medida pelo método auto-heteródino. Uma largura de linha mais estreita geralmente resulta em um comprimento de coerência mais longo, o que é importante para técnicas de detecção coerentes, como FMCW LiDAR.

Nos sistemas FMCW LiDAR, os sinais ópticos transmitidos e refletidos interferem para gerar um sinal de batida usado para medição de alcance e velocidade. Um laser de largura de linha estreita ajuda a manter a coerência, reduzir o ruído de fase e melhorar a sensibilidade da medição em aplicações de longo alcance e alta resolução.

P: Qual é a diferença entre este laser coaxial de largura de linha estreita e um laser DFB com embalagem borboleta?

R: A principal diferença é o formato do pacote. Este produto usa um pacote coaxial compacto com TEC integrado, termistor, fotodiodo de monitor e isolador óptico, tornando-o adequado para módulos LiDAR com espaço limitado e integração OEM acoplada a fibra.

Os lasers DFB embalados em borboleta normalmente fornecem mais interfaces elétricas e maior flexibilidade para sistemas de laboratório, equipamentos de telecomunicações e aplicações que exigem projetos térmicos ou elétricos personalizados.

O pacote adequado depende dos requisitos do sistema, incluindo tamanho, gerenciamento térmico, interface elétrica e método de integração.

P: O comprimento de onda de 1550 nm é seguro para os olhos para LiDAR automotivo?

R: A região de comprimento de onda de 1550 nm é geralmente considerada mais segura para os olhos para aplicações LiDAR em comparação com comprimentos de onda mais curtos, como 905 nm. Por volta de 1550 nm, a absorção pelas estruturas anteriores do olho reduz significativamente a exposição da retina, permitindo que os sistemas LiDAR alcancem níveis de potência óptica permitidos mais elevados de acordo com os padrões de segurança de laser aplicáveis.

A classificação final de segurança ocular depende do projeto completo do sistema, incluindo potência de saída, divergência de feixe, formato de modulação, duração da exposição e conformidade com normas como IEC 60825.

P: Qual é a quantidade mínima de pedido (MOQ)?

R: O MOQ é 2pcs.
