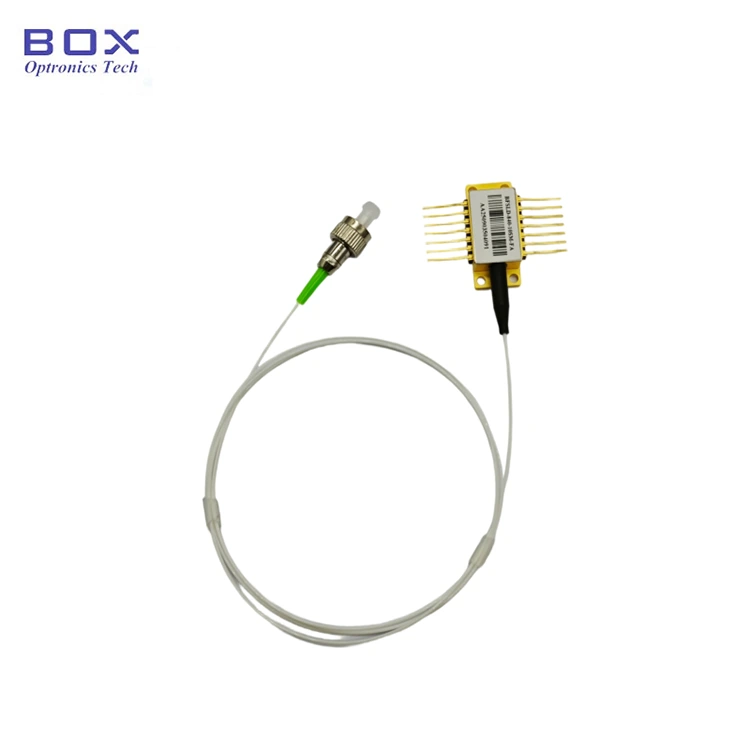

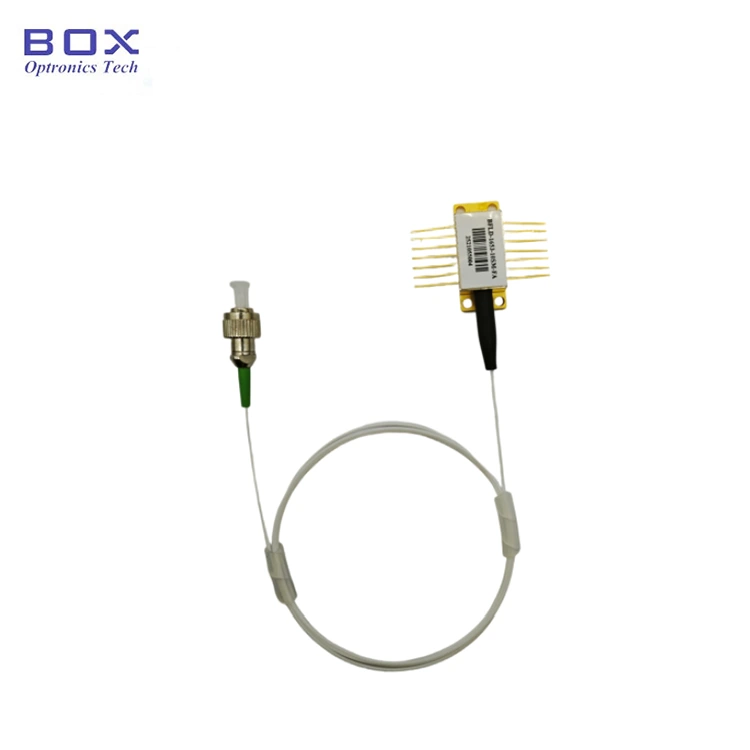

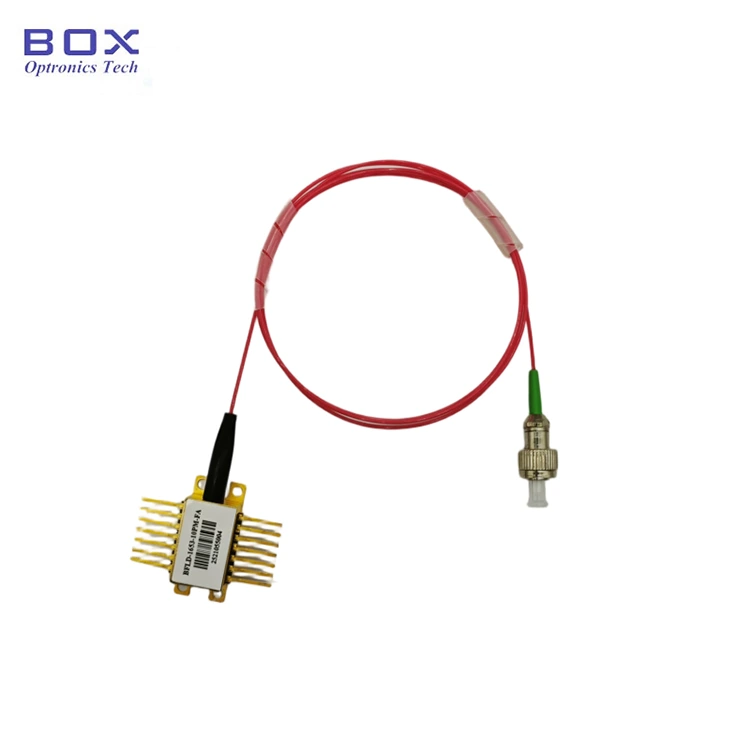

Laser de largura de linha estreita de 1310nm DFB 100KHz BTF

Índice

1. Introdução do 1310nm Laser de largura de linha estreita DFB 100KHz BTF

2. Especificações Técnicas

3. Recursos do produto

4. Aplicações Típicas

5. Detalhes do produto

6. Informações sobre pedidos

7. Ficha técnica

8. Condições de cotação e pagamento

9. Prazo de entrega

10. Notas de operação

11. Garantia de Qualidade e Serviço pós-venda

Introdução do produto

O laser de largura de linha estreita DFB 100KHz BTF de 1310nm é um laser de alto desempenho projetado para aplicações em Lidar, radar de vento, óptico detecção de fibra e comunicação coerente. Possui uma potência de saída de até 100mW, uma largura de banda de 3dB inferior a 100kHz e uma corrente de limite baixo. Opcional com fibra SM/PM, ampla temperatura operacional e alta confiabilidade. Use sob proteção ESD e controle a corrente e a temperatura da unidade estritamente e evite danos por sobrecorrente.

Produto Especificações

Recursos do produto

● SMF-28e ou trança PM1310;

● Potência de saída >100mW

● Estreito largura de linha <100KHz;

● 14 pinos Pacote BTF com TEC, isolador óptico, e Monitorar PD.

Aplicações de produtos

● Lidar;

● Radar de vento;

● Detecção de fibra óptica;

● Comunicação coerente.

Produto Detalhes

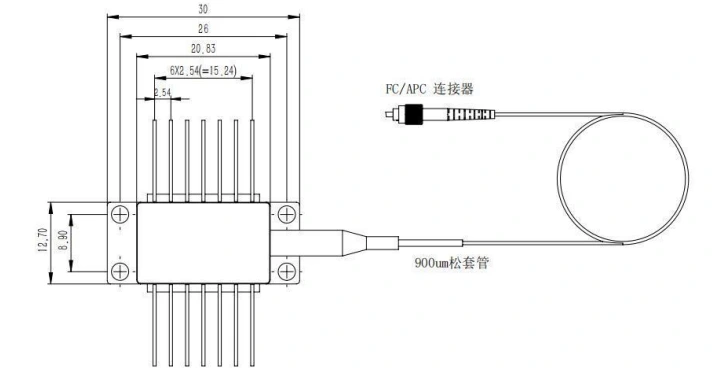

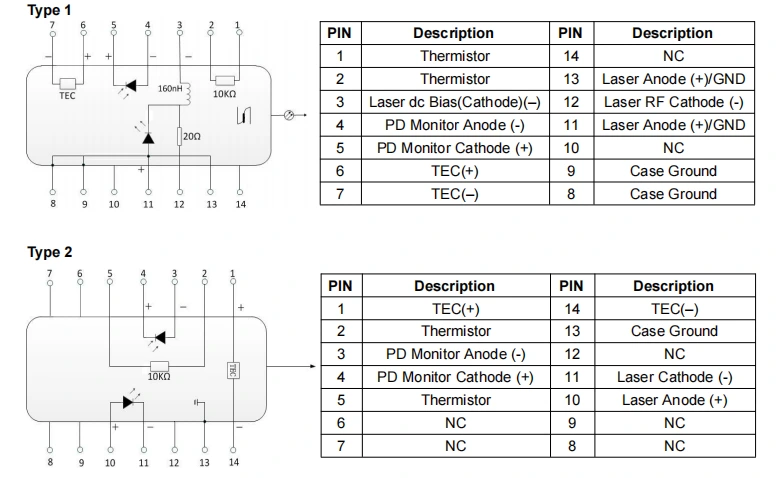

● Desenho do pacote e definição de PIN-OUT (Unidade: mm) -1310nm DFB 100KHz Laser de largura de linha estreita BTF

● Perguntas frequentes

(1) É possível alterar o comprimento de onda ajustando a corrente? Qual é o alcance?

--Sim. O coeficiente de comprimento de onda atual é 0,01 nm/mA, e o o coeficiente de comprimento de onda de temperatura é 0,1 nm/℃. A faixa ajustável WL é em torno de ~centro WL+/- 1 nm

(2) Qual é a largura da linha? Você fornece um LD de largura de linha normal?

--A largura da linha de 3dB é inferior a 100kHz. LD de nível MHz está disponível.

(3) Qual é a faixa de regulação de potência?

--10~100%

(4) Você fornece um tubo de fibra de proteção e um conector de fibra?

--Sim. Tubo solto de 900um e FC/APC, SC/APC ou outros conectores são opcional.

Pedido informação

por exemplo: BNLD-1310-11HPM-FA

(Informações do pedido: Laser de largura de linha estreita 1310nm DFB 100KHz BTF, 100mW potência de saída, com fibra PM, conector FC/APC, pinagem tipo 1).

Para outros requisitos personalizados, entre em contato com: sales06@boxoptronics.com

Ficha de dados

Ficha de dados

Termos de cotação e pagamento

● Termos de cotação

(1) EXW:

Se você tiver uma conta DHL/UPS/FedEx, a Box Optronics sugere usar o EXW. Enviamos através da sua conta; não cobramos o custo de envio.

(2) PAD:

Se você não tiver uma conta, pague antecipadamente o custo de envio para os produtos.

● Condições de pagamento

PayPal e T/T estão disponíveis.

Tempo de espera

Demora cerca de 10 dias úteis para produção. (Se houver algum em estoque, será enviado mais rápido.)

A logística internacional pode levar de 3 a 5 dias úteis.

Operação Notas

● As fibras ópticas são frágeis; não use a fibra para puxar o dispositivo. Ao inserir ou remover um dispositivo da tomada, não aplique pressão ou puxe a manga localizada na parte traseira da caixa do dispositivo. Para dispositivos equipado com conectores, certifique-se de que tanto o dispositivo quanto o conector de fibra são levantados simultaneamente durante a instalação ou remoção.

● Se os pinos necessitarem de soldagem, a temperatura de soldagem não deve exceda 260°C e o tempo de soldagem não deve exceder 10 segundos. Particular atenção deve ser dada ao seguinte: durante o processo de soldagem, o o dispositivo deve estar desligado e o ferro de soldar deve estar devidamente aterrado.

● Durante o processo de inicialização, nunca aplique diretamente uma corrente alta, pois isso corre o risco de danificar o chip. Em vez disso, ligue o dispositivo no nível atual perto do limite do chip e, em seguida, aumente gradualmente a corrente em pequenos incrementos até que o nível desejado seja alcançado.

● Antes de ligar todos os componentes, primeiro ative o cooler e em seguida, prossiga com etapas incrementais de inicialização para evitar o superaquecimento do chip e sobrecarga.

Garantia de Qualidade e Serviço pós-venda

● Período de garantia:

Reparo ou substituição gratuita para defeitos não induzidos pelo homem dentro de 1 ano a partir da compra. Serviços de manutenção pagos disponíveis após 1 ano.

● Exclusões da Garantia Gratuita:

Durante o período de garantia gratuito, serviços gratuitos de reparo ou substituição será fornecido para falhas causadas por problemas de qualidade do produto. No entanto, Caixa A Optronics reserva-se o direito de recusar serviços de reparo gratuitos nos seguintes casos dentro do período de garantia:

(1) Danos causados por fatores naturais (por exemplo, raios, poeira) ou influências ambientais.

(2) Mau funcionamento devido à operação inadequada por parte do usuário.

(3) Danos físicos óbvios causados ​​por erro humano.

(4) Desmontagem, modificação ou reparo não autorizado.

(5) Etiquetas de garantia alteradas ou incompletas na caixa.

(6) Danos ou perdas durante o transporte.
