Laser de largura de linha estreita de 1550nm DFB 100KHz BTF

Índice

1. Introdução do 1550nm Laser de largura de linha estreita DFB 100KHz BTF

2. Especificações Técnicas

3. Recursos do produto

4. Aplicações Típicas

5. Detalhes do produto

6. Informações sobre pedidos

7. Folha de dados e folha de teste

8. Condições de cotação e pagamento

9. Prazo de entrega

10. Notas de operação

11. Garantia de Qualidade e Serviço pós-venda

Introdução do produto

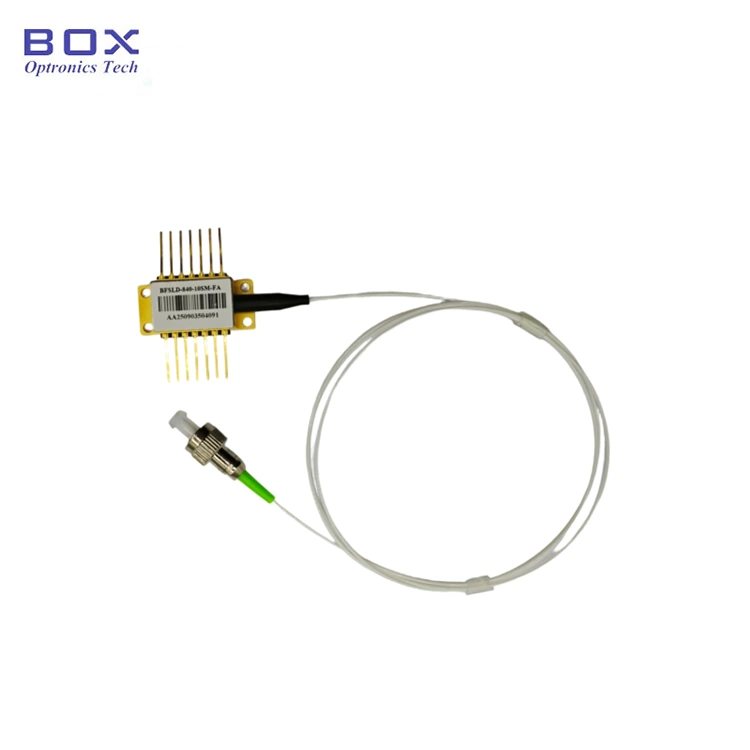

O laser de largura de linha estreita DFB 100KHz BTF de 1550nm é projetado para aplicações de alta precisão que exigem banda estreita ultraestável fontes de luz. Operando em um comprimento de onda de 1550 nm, este laser apresenta um comprimento de onda <100KHz largura de linha, potência de saída> 50mW. É ideal para WDM (Wavelength Division Multiplexação), detecção de fibra óptica e equipamentos de teste que exigem baixo largura de linha e alta pureza espectral. Durante a operação, este dispositivo emite um feixe de laser de alta intensidade. Não olhe diretamente para a face final da fibra; fazendo portanto, pode causar lesões oculares.

Produto Especificações

Recursos do produto

● Multiquântico Bem (MQW);

● Alto potência de saída >50mW;

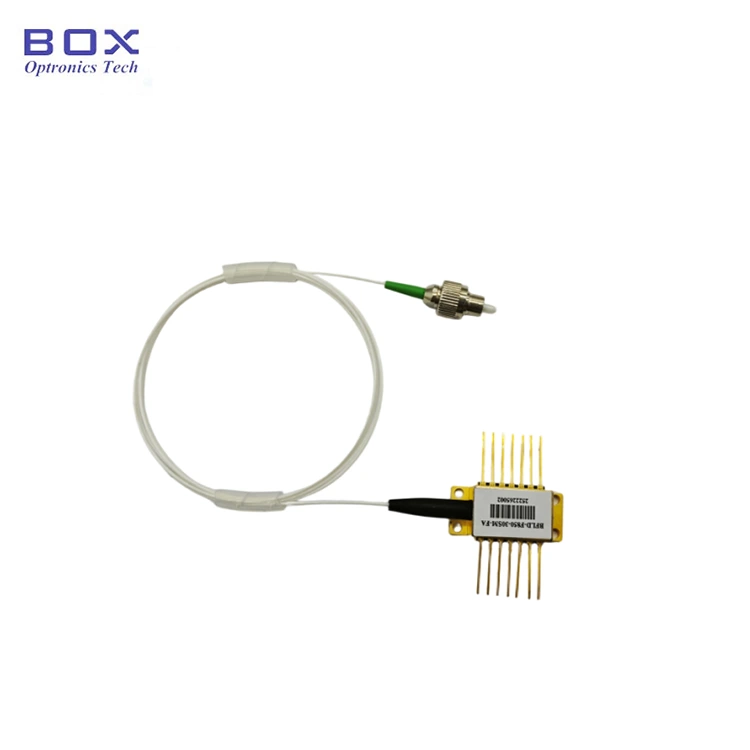

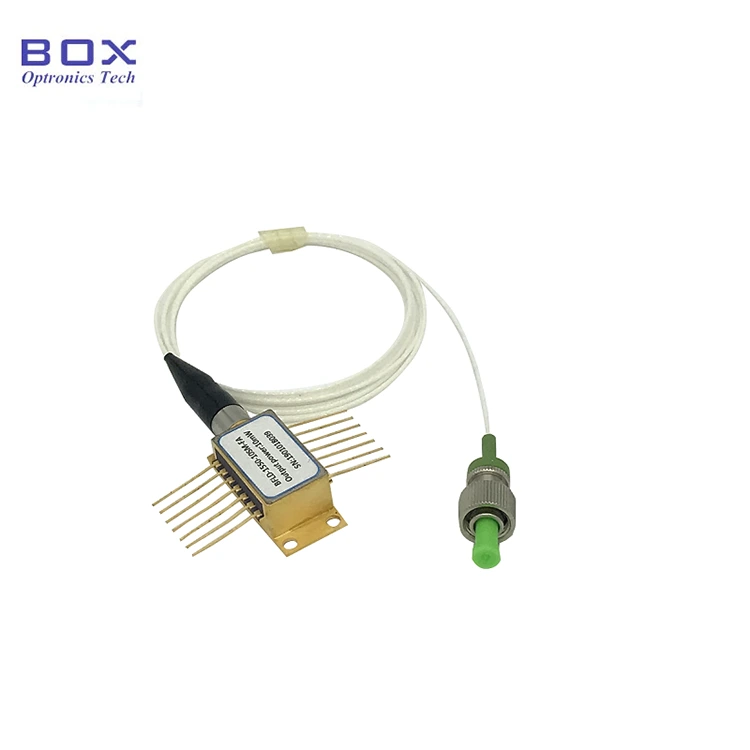

● 14 pinos Pacote BTF com TEC, termistor e isolador óptico.

Aplicações de produtos

● Lidar;

● Laboratório estreito fontes de luz de largura de linha e teste óptico;

● Fibra óptica comunicações;

● Sensor de fibra óptica.

Produto Detalhes

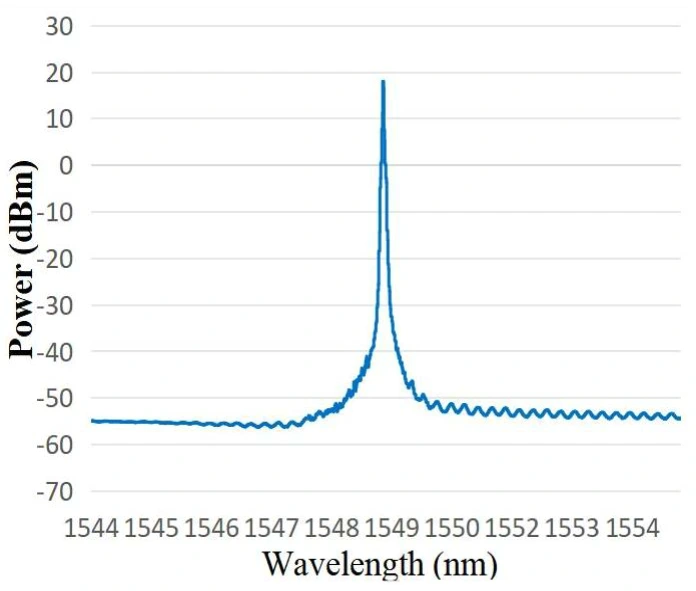

● Espectro típico: 1549,38nm, tolerância WL pode ser 1550+/-2nm.

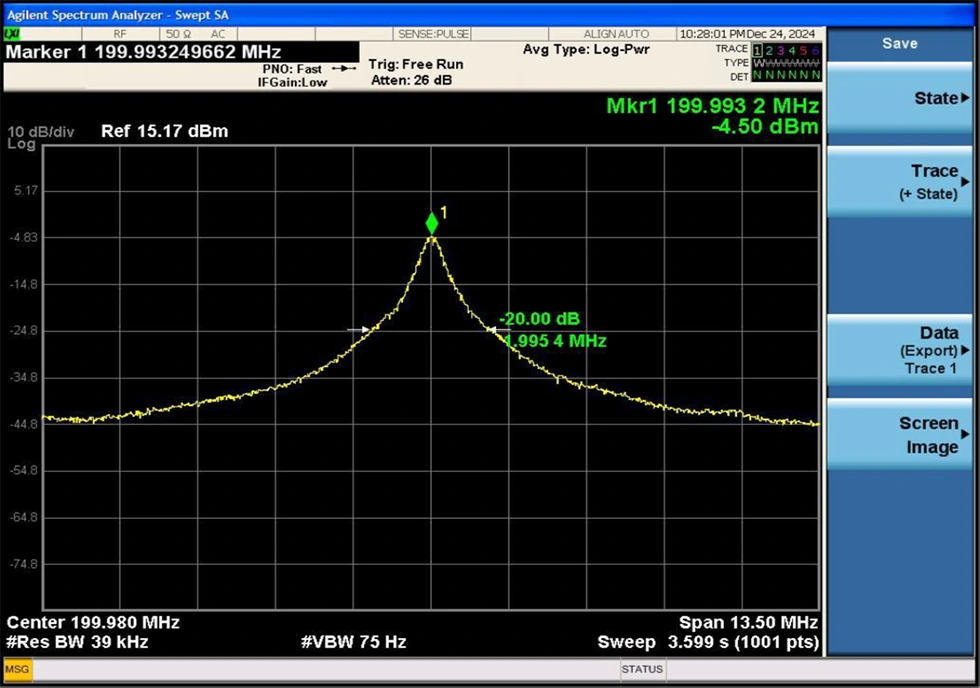

● Largura de linha típica: largura de linha espectral de 3dB <100 KHz (igual a 20dB largura de linha / 20)

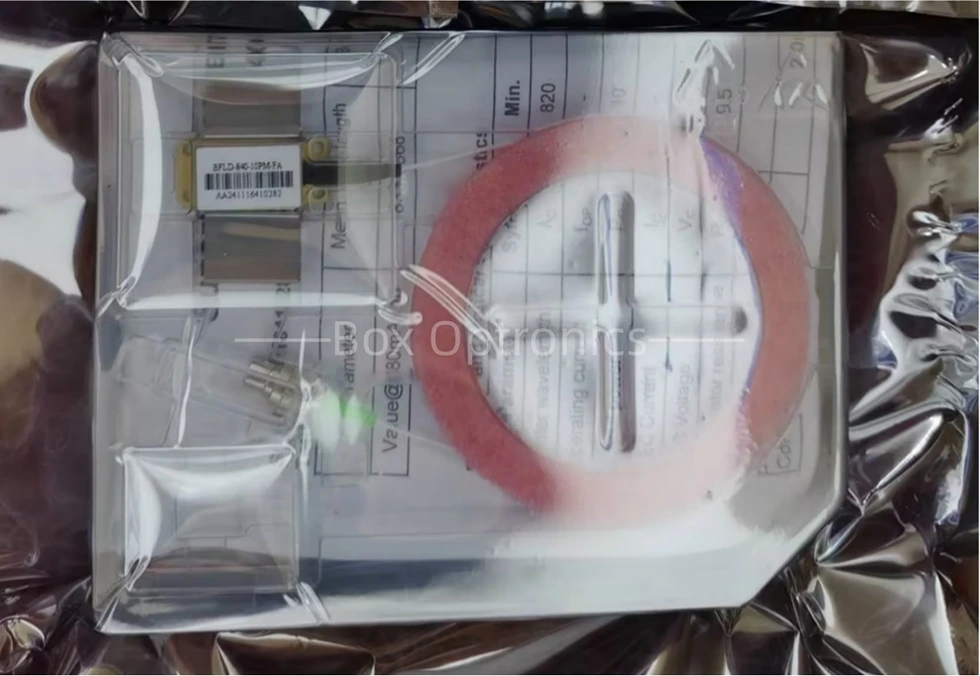

● Exemplo de embalagem

*Dispositivo autônomo; nenhum driver integrado (driver externo opcional).

Informações sobre pedidos

por exemplo: BNLD-1550-11HSM-FA2

(Informações do pedido: Laser de largura de linha estreita DFB 100KHz BTF de 1550nm, 100mW potência de saída, com fibra SM, conector FC/APC, pinagem tipo 2).

Para outros requisitos personalizados, entre em contato com: sales06@boxoptronics.com

Folha de dados e Folha de teste

Ficha de dados

Folha de teste

Termos de cotação e pagamento

● Termos de cotação

(1) EXW:

Se você tiver uma conta DHL/UPS/FedEx, a Box Optronics sugere usar o EXW. Enviamos através da sua conta; não cobramos o custo de envio.

(2) PAD:

Se você não tiver uma conta, pague antecipadamente o custo de envio para os produtos.

● Condições de pagamento

PayPal e T/T estão disponíveis.

Tempo de espera

A produção leva cerca de 10 a 15 dias úteis. (Se houver alguns em estoque, será enviado mais rápido.)

A logística internacional pode levar de 3 a 5 dias úteis.

Operação Notas

● Durante a operação, este dispositivo emite um raio laser de alta intensidade; fazer não olhe diretamente para a face da extremidade da fibra, pois isso pode causar lesões nos olhos.

● Este dispositivo é sensível à eletrostática; portanto, o cumprimento estrito medidas de proteção antiestática são necessárias durante a embalagem, transporte e uso. Além disso, devem ser tomadas precauções para evitar picos de energia, pois não fazer isso pode resultar em danos permanentes ao dispositivo (por exemplo, garantindo o aterramento adequado do equipamento e usando um dispositivo antiestático pulseira).

● Verifique a estabilidade do circuito operacional do produto para evitar danos causados por correntes de pulso.

● As fibras ópticas são frágeis; não use a fibra para puxar o dispositivo. Ao inserir ou remover um dispositivo da tomada, não aplique pressão ou puxe a manga localizada na parte traseira da caixa do dispositivo. Para dispositivos equipado com conectores, certifique-se de que tanto o dispositivo quanto o conector de fibra são levantados simultaneamente durante a instalação ou remoção.

● Se os pinos necessitarem de soldagem, a temperatura de soldagem não deve exceda 260°C e o tempo de soldagem não deve exceder 10 segundos. Particular atenção deve ser dada ao seguinte: durante o processo de soldagem, o o dispositivo deve estar desligado e o ferro de soldar deve estar devidamente aterrado.

● Ao usar o dispositivo, respeite rigorosamente a tensão operacional e intervalos atuais especificados na folha de dados. Parâmetros principais - incluindo Ith (Corrente Limite), Iop max (Corrente Operacional Máxima), Vop max (Máxima Tensão operacional) e λc (comprimento de onda central) - devem ser referenciados especificamente no relatório de teste fornecido no momento do envio.Nota:Operação além das classificações máximas absolutas pode causar danos permanentes ao dispositivo.

Garantia de Qualidade e Serviço pós-venda

● Período de garantia:

Reparo ou substituição gratuita para defeitos não induzidos pelo homem dentro de 1 ano a partir da compra. Serviços de manutenção pagos disponíveis após 1 ano.

● Exclusões da Garantia Gratuita:

Durante o período de garantia gratuito, serviços gratuitos de reparo ou substituição será fornecido para falhas causadas por problemas de qualidade do produto. No entanto, Caixa A Optronics reserva-se o direito de recusar serviços de reparo gratuitos nos seguintes casos dentro do período de garantia:

(1) Danos causados por fatores naturais (por exemplo, raios, poeira) ou influências ambientais.

(2) Mau funcionamento devido à operação inadequada por parte do usuário.

(3) Danos físicos óbvios causados ​​por erro humano.

(4) Desmontagem, modificação ou reparo não autorizado.

(5) Etiquetas de garantia alteradas ou incompletas na caixa.

(6) Danos ou perdas durante o transporte.
