Laser de fibra de largura de linha ultraestreita de 1550 nm e 3 kHz

Índice

1. Introdução do Laser de fibra de largura de linha ultraestreita de 1550 nm e 3 kHz

2. Técnico Especificações

3. Recursos do produto

4. Aplicações Típicas

5. Detalhes do produto

6. Guia de operação segura

7. Informações sobre pedidos

8. Folha de dados e folha de teste

9. Termos de cotação e pagamento

10. Prazo de entrega

11. Notas de Operação e Manutenção

12. Garantia de Qualidade e Serviço pós-venda

Introdução do produto

Esta é uma fibra de largura de linha ultraestreita de 1550nm e 3kHz Laser adotando estrutura de cavidade de laser DFB de fibra dopada com érbio, com saída CW potência 50/100/200/500/1000mW opcional, largura de banda de 3dB inferior a 3kHz, comprimento de onda estável sem salto de modo. Suporta configurações de bancada e modulares com interface de comunicação RS232 e software de monitoramento para sistema integração. Adequado para detecção distribuída e assim por diante.

Produto Especificações

Recursos do produto

● Espectral largura de linha ≤3 KHz;

● Totalmente em fibra Cavidade ressonante DFB;

● Comprimento de onda estável sem salto de modo;

● DB9 Comunicações fêmea (RS232) para fácil integração.

Aplicações de produtos

● LiDAR;

● Acústico sensores, hidrofones;

● Fibra Sensor Óptico Distribuído.

Detalhes do produto

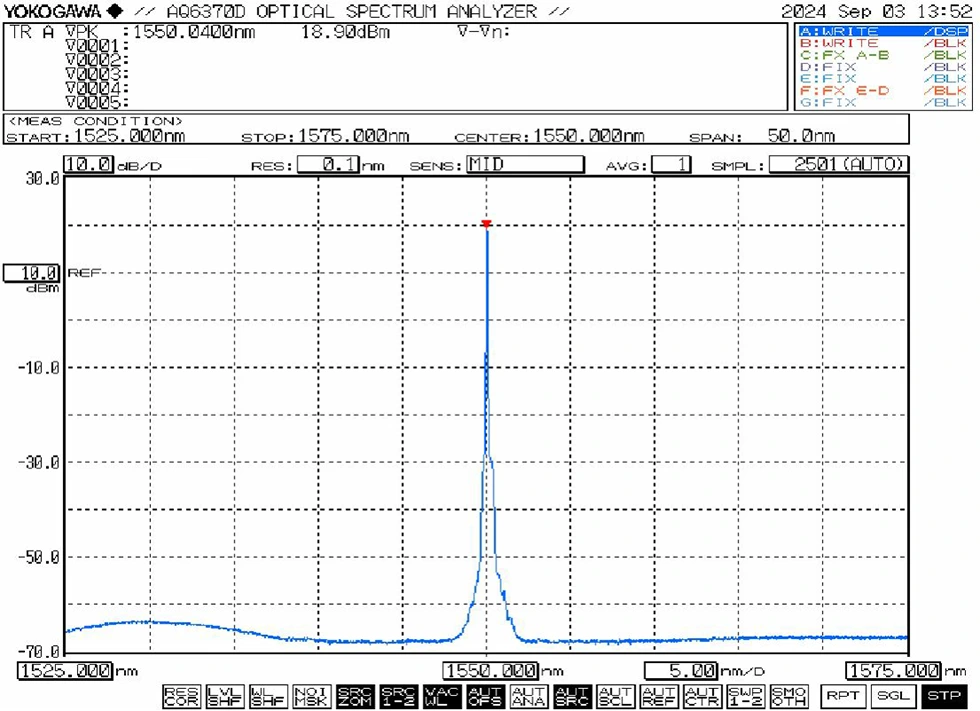

● Espectro típico: 1550nm

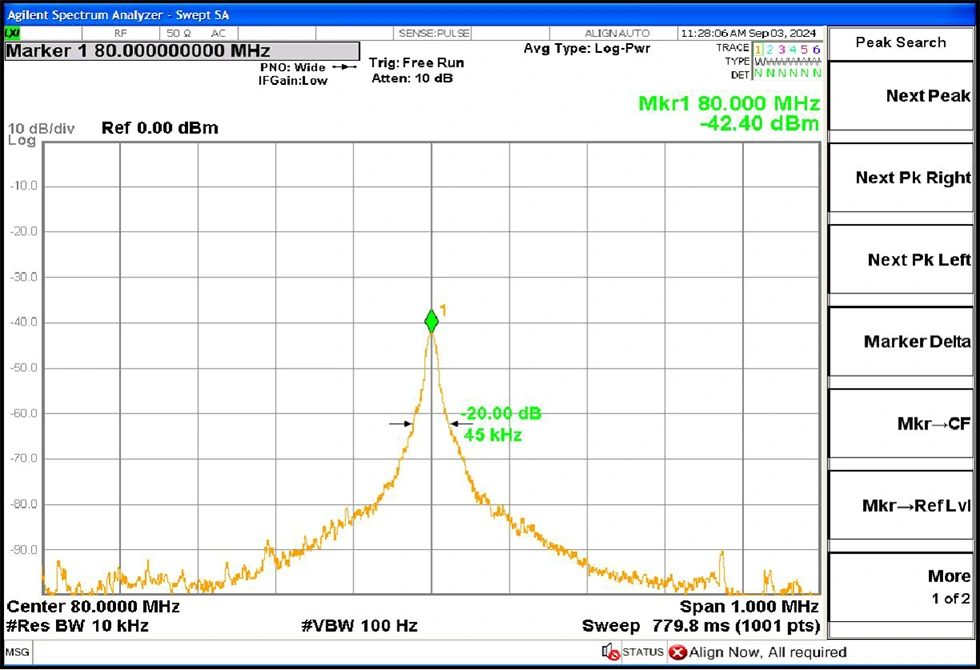

● Largura de linha típica: largura de linha espectral de 3dB≤3 KHz (largura de linha igual a 20dB/20)

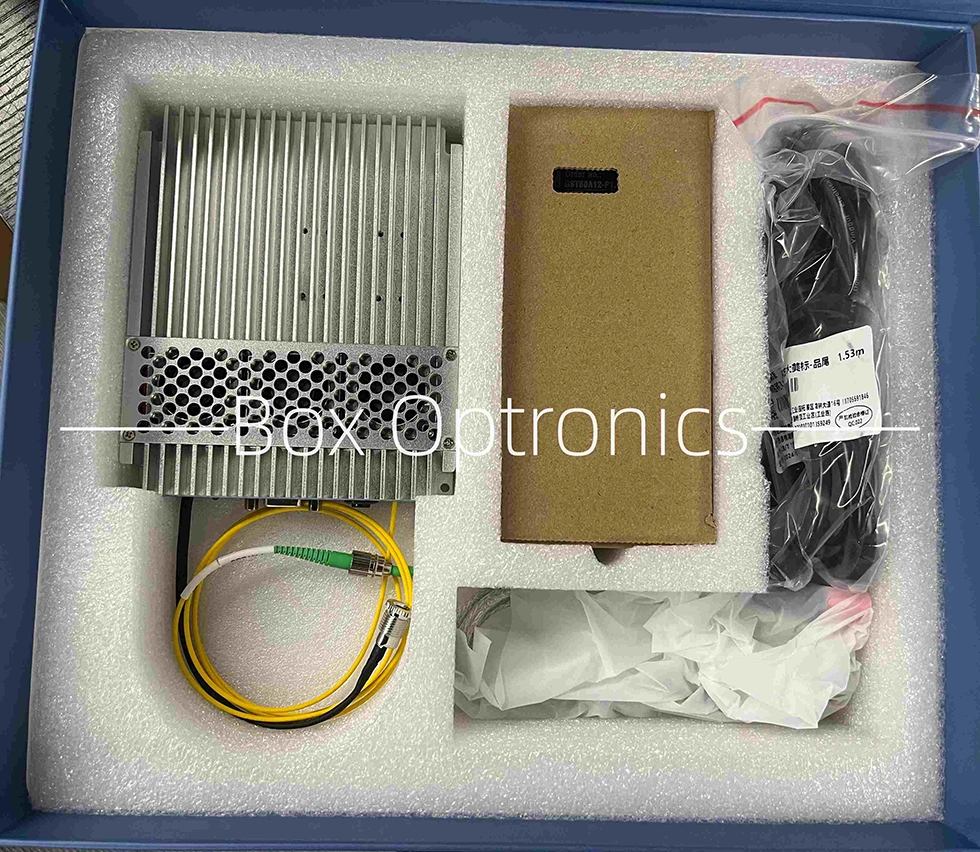

● Exemplo de embalagem

Operação Passos

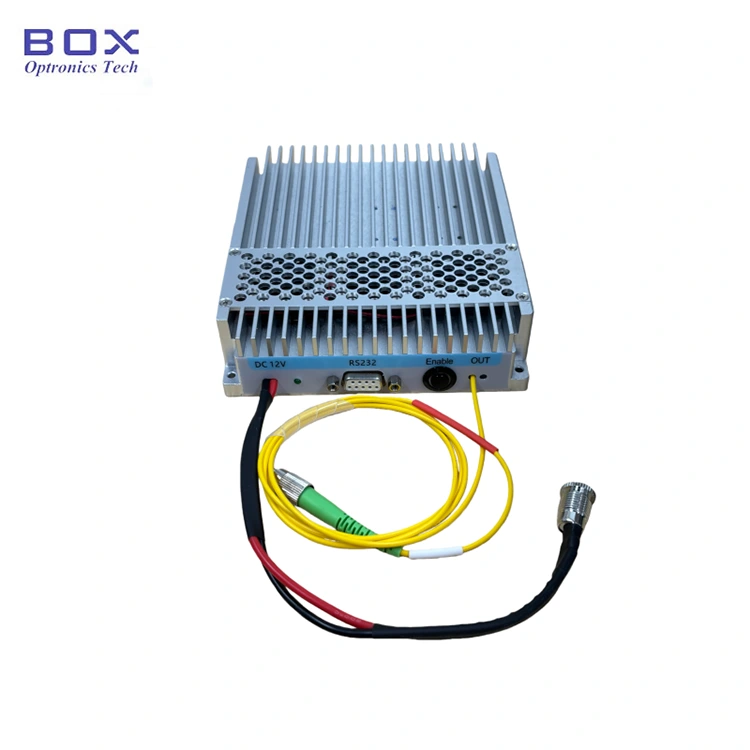

1.Aparência:O módulo inclui um conector de alimentação, indicador de energia, RS232 interface de comunicação, interruptor de ativação de saída e porta de fibra de saída de laser.

2. Potência Fonte: A porta de alimentação usa uma interface padrão DC5,5 × 2,1 mm. Use apenas o adaptador de energia original compatível (DC5V ou DC12V). Adaptadores de energia inadequados podem danificar a fonte de luz. Em forma de U O cabo de alimentação do conector para conexão a uma fonte de alimentação do switch está disponível mediante solicite no momento da compra.

3.Conectando o jumper de fibra óptica: remova a tampa contra poeira do conector de fibra, inspecione a face final quanto a contaminação ou danos e certifique-se de limpeza antes de conectar a outros dispositivos de fibra ou equipamentos de teste. Para modelos de alta potência, a emenda por fusão é recomendada.

4.Conectando o módulo para um computador host: use o incluído Cabo de dados serial USB-RS232 para conectar o módulo ao computador. Instale o driver serial dedicado (fornecido pelo fabricante) para permitir a comunicação. Sem o driver, o software host não pode se conectar ao módulo.

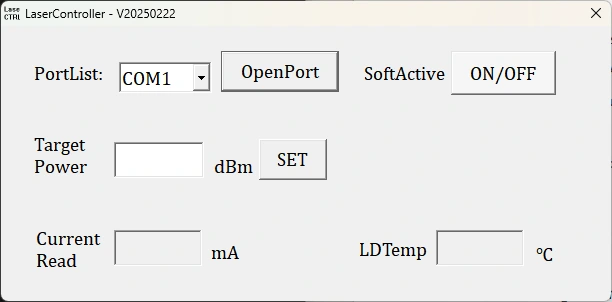

5.Software:O software host permite ajustando a potência de saída e controlando a saída do laser através do Botão "SoftActive". O software exibe a corrente definida da bomba, a saída status de monitoramento de energia e temperatura.

6. Memória de parâmetros: Configurações e status configurados através do software são salvos automaticamente no módulo memória interna. Nenhuma conexão com o computador host é necessária se os parâmetros não precisa de modificação.

Pedido informação

por exemplo: NLFL-1550-50-T-SM-M

(Informações do pedido: Laser de fibra de largura de linha ultraestreita de 1550nm e 3kHz, 50mW potência de saída, potência ajustável, fibra SM, pacote de módulo).

Para outros requisitos personalizados, entre em contato com: sales06@boxoptronics.com

Folha de dados e Folha de teste

Ficha de dados

Folha de teste

Termos de cotação e pagamento

● Termos de cotação

(1) EXW:

Se você tiver uma conta DHL/UPS/FedEx, a Box Optronics sugere usar o EXW. Enviamos através da sua conta; não cobramos o custo de envio.

(2) PAD:

Se você não tiver uma conta, pague antecipadamente o custo de envio para os produtos.

(3)Outro

● Condições de pagamento

PayPal e T/T estão disponíveis.

Tempo de espera

Demora cerca de 15 dias úteis para produção. (Se houver algum em estoque, será enviado mais rápido.)

A logística internacional pode levar de 3 a 5 dias úteis.

1. Notas de operação e manutenção - largura de linha ultraestreita de 1550nm 3kHz Laser de fibra

● Evite conectar/desconectar frequentemente conectores de fibra para evitar acúmulo de poeira e danos na face final.

● Limpe os conectores de fibra com um pano sem fiapos e inspecione com um detector de face final de fibra antes da conexão. Sempre conecte/desconecte fibras sem energia para evitar queimaduras na face final. Tampe os conectores não utilizados com tampas contra poeira.

● Armazene o equipamento em um ambiente seco e livre de umidade.

Garantia de Qualidade e Serviço pós-venda

● Período de garantia:

Reparo ou substituição gratuita para defeitos não induzidos pelo homem dentro de 1 ano a partir da compra. Serviços de manutenção pagos disponíveis após 1 ano.

● Exclusões da Garantia Gratuita:

Durante o período de garantia gratuito, serviços gratuitos de reparo ou substituição será fornecido para falhas causadas por problemas de qualidade do produto. No entanto, Caixa A Optronics reserva-se o direito de recusar serviços de reparo gratuitos nos seguintes casos dentro do período de garantia:

(1) Danos causados por fatores naturais (por exemplo, raios, poeira) ou influências ambientais.

(2) Mau funcionamento devido à operação inadequada por parte do usuário.

(3) Danos físicos óbvios causados ​​por erro humano.

(4) Desmontagem, modificação ou reparo não autorizado.

(5) Etiquetas de garantia alteradas ou incompletas na caixa.

(6) Danos ou perdas durante o transporte.
