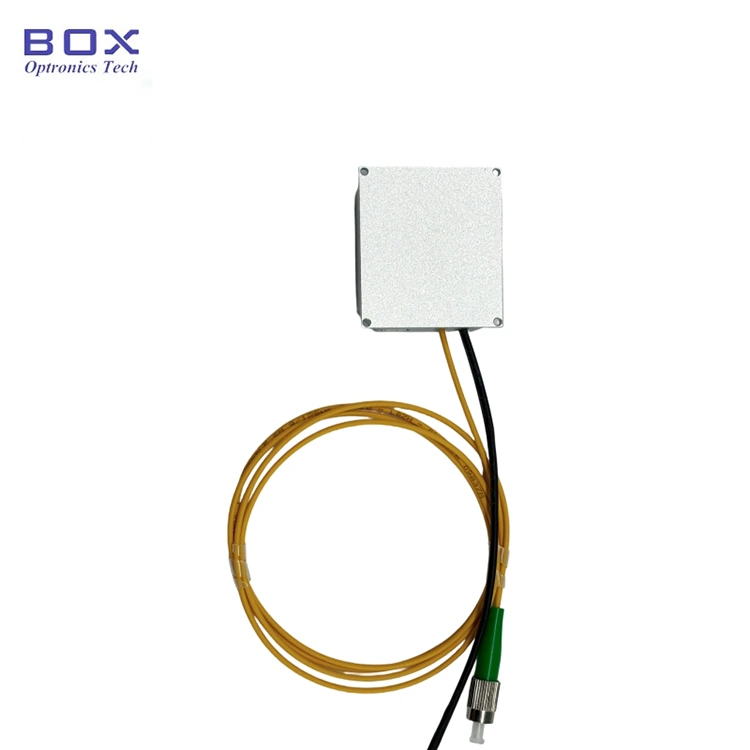

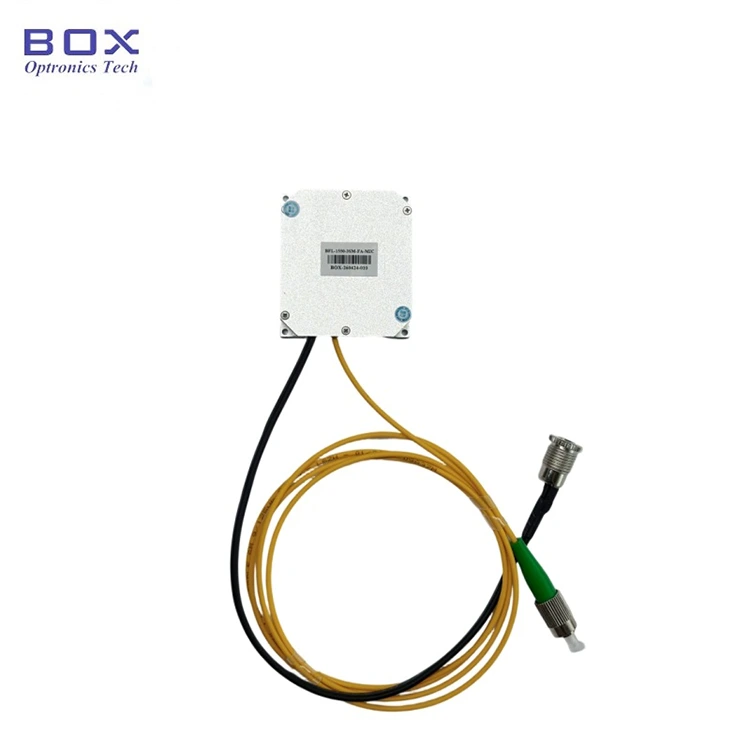

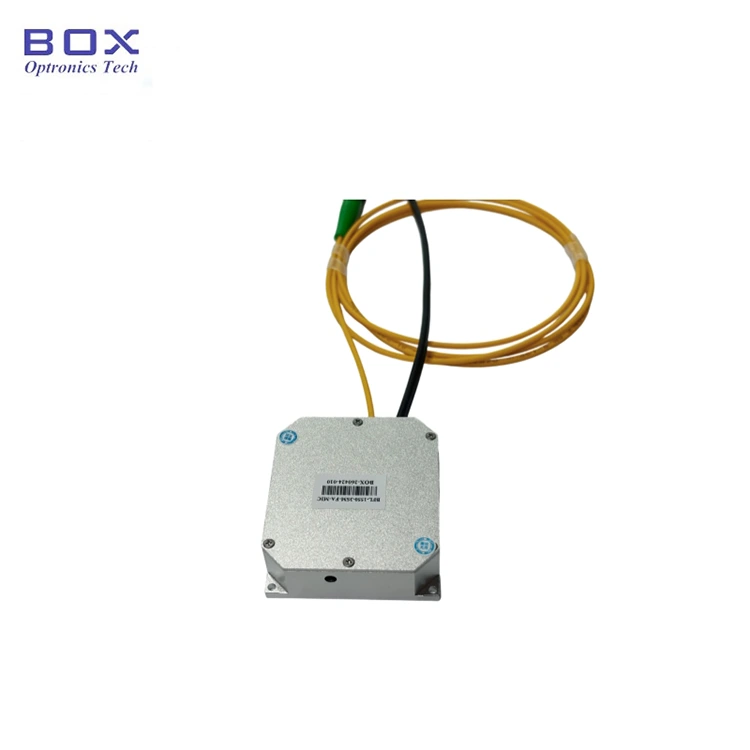

Este é um micromódulo de fonte de luz de banda larga SLD de 1550nm que adota tecnologia de diodo superluminescente, com potência de saída de 3mW e 10mW opcional, largura de banda de -3dB acima de 30nm, espectro plano, baixa ondulação e excelente estabilidade a longo prazo. Fibra SM e fibra PM estão disponíveis. Suporta interface de comunicação RS485 e software de monitoramento para integração de sistemas. A dimensão compacta é de apenas 46,6x51,6x15mm.
|
Parâmetros |
Unidade |
Valores |
Notas |
|
|
Comprimento de onda operacional |
nm |
1550 |
±20 |
|
|
Potência de saída |
mW |
>3 |
>10 |
|
|
Largura de banda de -3dB |
nm |
>30 |
|
|
|
Estabilidade a curto prazo |
dB |
≤±0,02/15 min |
|
|
|
Estabilidade a longo prazo |
dB |
≤±0,05/8 horas |
|
|
|
Isolador óptico |
dB |
Sem |
Módulo |
|
|
Fibra trançada |
- |
SMF-28e/PM1550 |
FC/APC |
|
|
Interface de comunicação |
- |
DB9 Fêmea (RS485) |
Módulo |
|
|
Fonte de energia |
- |
5 VCC, <15 W |
Módulo |
|
|
Dimensões |
milímetros |
46,6 (L) × 51,6 (P) × 15 (A) |
Módulo |
|
|
Temperatura operacional |
℃ |
-5 ~ +55 |
|
|
|
Umidade operacional |
% |
0~70% |
|
|
● Tamanho pequeno; eu
● Amplo espectro;
● Baixa ondulação espectral;
● Comunicações DB9 fêmea (RS485) para fácil integração.
● Tomografia de coerência óptica (OCT);
● Imagens médicas;
● Giroscópio de fibra óptica (FOG).

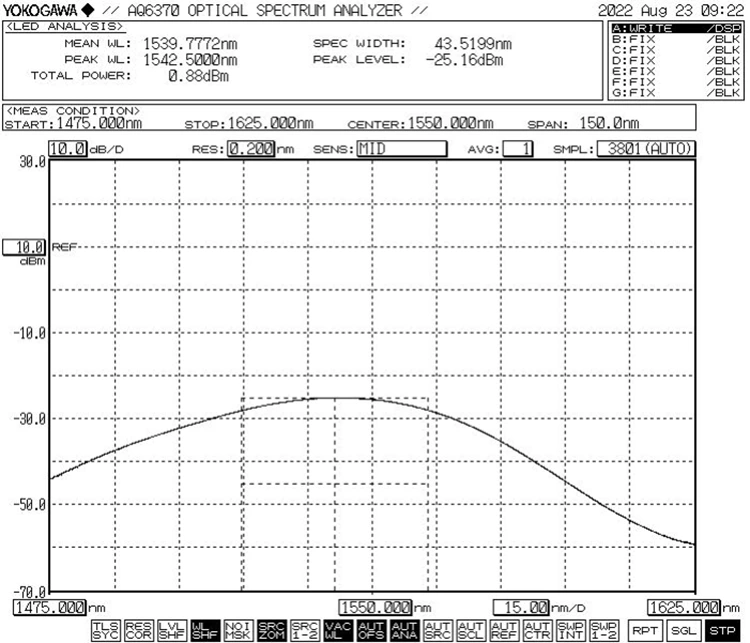

● Espectro típico: -3dB Largura de banda mínima de 30nm

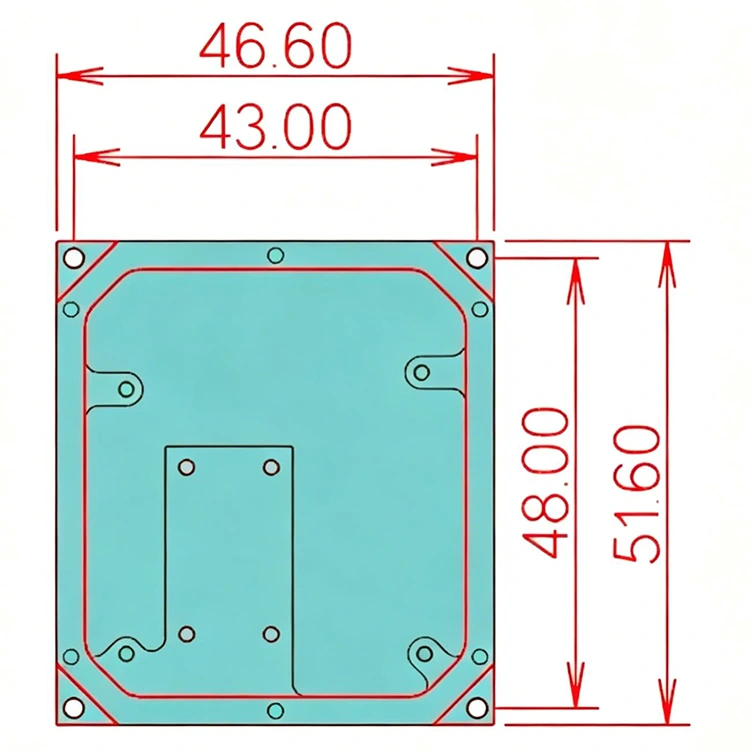

● Dimensão (mm): 46,6(L)×51,6(P)×15(A)
Passo 1. Desembalagem: Antes da montagem, verifique se todos os acessórios estão completos.
Etapa 2. Fonte de alimentação: Conectada a uma fonte de alimentação comutada CC ou a uma fonte de alimentação regulada que atenda aos seus requisitos de fonte de alimentação. Use apenas o adaptador de alimentação original compatível (DC5V ou DC12V). Adaptadores de energia inadequados podem danificar a fonte de luz. (Adaptador de energia fornecido de acordo com os padrões de voltagem locais.)
Etapa 3. Conectando a fibra de saída: Abra a tampa contra poeira no conector ou flange da fibra, verifique a face final da fibra e conecte a fibra ou emende a fibra ao dispositivo ou medidor de energia a ser testado após confirmar que não há poluição e danos.
Configuração 4. Conecte-se ao computador host: use o cabo de porta verde e o cabo de dados DB9 USB-RS485 para conectar o micromódulo de fonte de luz de banda larga SLD de 1550 nm e o computador; o computador deve primeiro instalar um driver de porta serial dedicado para identificar o cabo de dados da porta serial USB-RS485, caso contrário, o software do computador host e o módulo de fonte de luz não poderão ser conectados e comunicados corretamente. Por favor, pergunte à Box Optronics sobre o driver.
Etapa 5. Software de controle: Box Optronics fornece o comando serial ou software de PC para controlar a corrente LD e a temperatura LD do micromódulo de fonte de luz de banda larga SLD de 1550nm. Escolha a porta correta, defina a corrente e a temperatura e clique no botão abrir. (Para evitar danos, aumente lentamente a corrente do inversor na operação inicial. Não aplique corrente total imediatamente.)
Etapa 6. Após o uso, clique no botão Fechar, desligue a fonte de alimentação e desconecte a conexão de fibra.
|
Nome |
Comprimento de onda |
Potência de saída |
Tipo de fibra |
Conector |
Dimensão |
|
BSLD |
-XXX |
-XX |
XX |
-XX |
-X |
|
Fonte de luz SLD |
1550:1550nm |
03:03mW 10:10mW |
SM:SMF-28e PM:PM1550 |
FA:FC/APC Outro |
MIC: Micromódulo |
por exemplo: BSLD-1550-10SM-FA-MIC
(Informações do pedido: Micromódulo de fonte de luz de banda larga SLD de 1550 nm, potência de saída de 10 mW, com fibra SMF-28e, conector FC/APC).
Para outros requisitos personalizados, entre em contato: sales06@boxoptronics.com
● Termos de cotação
(1) EXW:
Se você tiver uma conta DHL/UPS/FedEx, a Box Optronics sugere o uso do EXW. Enviamos através da sua conta; não cobramos o custo de envio.
(2) PAD:
Se você não tiver uma conta, pague antecipadamente o custo de envio dos produtos.
(3)Outro
● Condições de pagamento
PayPal e T/T estão disponíveis.
Produção: 10 a 15 dias úteis. (Se houver algum em estoque, será enviado mais rápido.)
A logística internacional: 3-5 dias úteis.
● Limpe os conectores de fibra com um pano sem fiapos e inspecione com um detector de extremidade de fibra antes da conexão. Sempre conecte/desconecte fibras sem energia para evitar queimaduras nas extremidades. Os conectores de fibra óptica devem ser cobertos com tampas contra poeira.
● Se a fibra de saída precisar ser conectada a outra fibra, é recomendado usar um splicer de fusão.
● Tome precauções contra umidade, poeira e corrosão; guarde em local seco.

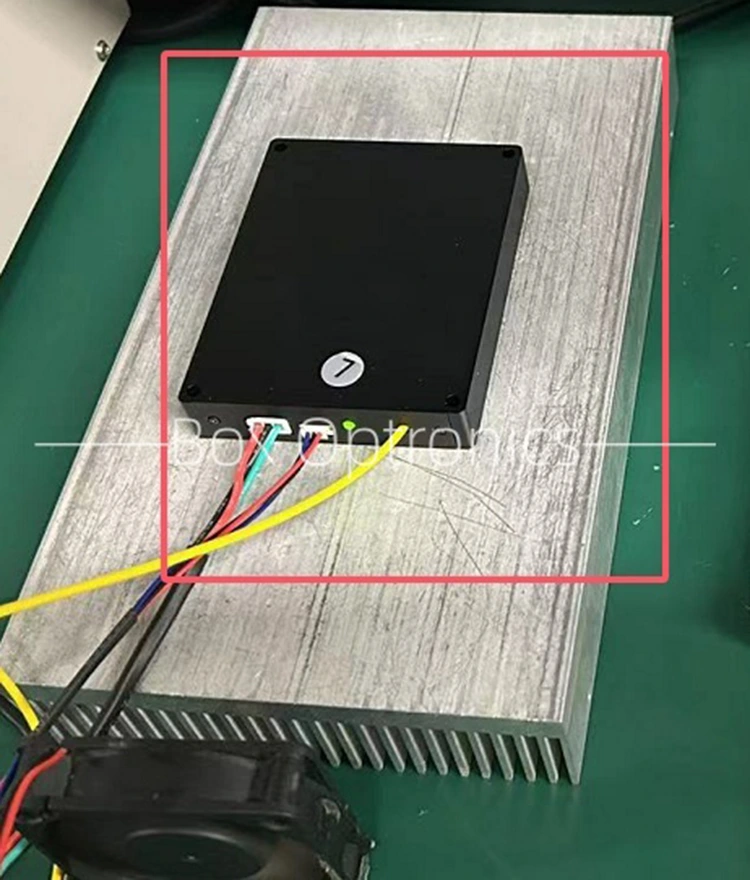

● Ao usar por um longo prazo, coloque-o sobre um dissipador de calor.
● Período de garantia:
Reparo ou substituição gratuita para defeitos não induzidos pelo homem dentro de 1 ano a partir da compra. Serviços de manutenção pagos disponíveis após 1 ano.
● Exclusões da Garantia Gratuita:
Durante o período de garantia gratuita, serão fornecidos serviços gratuitos de reparo ou substituição para falhas causadas por problemas de qualidade do produto. No entanto, a Box Optronics reserva-se o direito de recusar serviços de reparo gratuitos nos seguintes casos dentro do período de garantia:
(1) Danos causados por fatores naturais (por exemplo, raios, poeira) ou influências ambientais.
(2) Mau funcionamento devido à operação inadequada por parte do usuário.
(3) Danos físicos óbvios causados por erro humano.
(4) Desmontagem, modificação ou reparo não autorizado.
(5) Etiquetas de garantia alteradas ou incompletas na caixa.
(6) Danos ou perdas durante o transporte.
