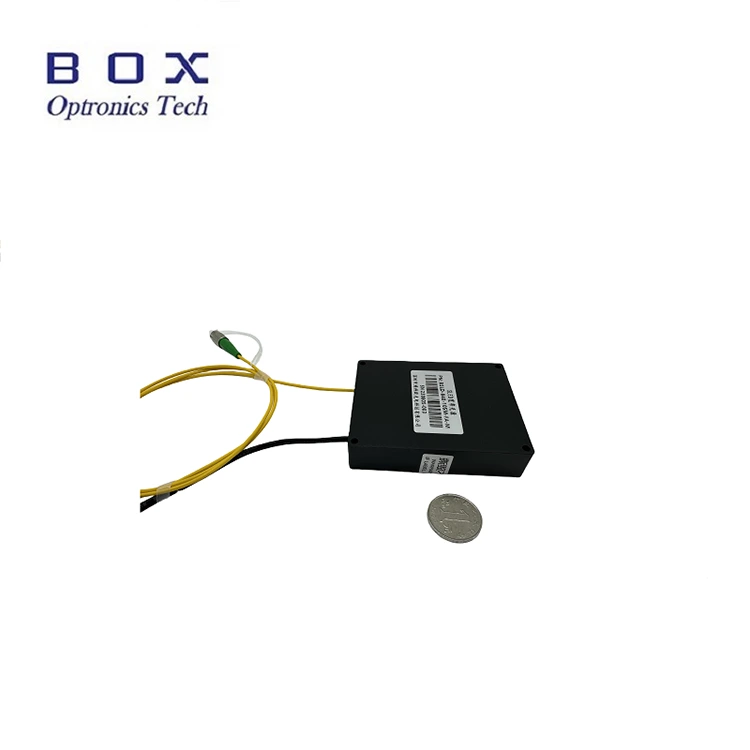

Esta é uma fonte de luz de banda larga SLD de 840nm 10mW 40nm que adota tecnologia de diodo superluminescente, com potência de saída superior a 10mW, largura de banda de -3dB acima de 40nm, espectro plano, baixa ondulação e excelente estabilidade a longo prazo.
Ele suporta configurações modulares e de bancada com tela sensível ao toque com interface de comunicação RS-485 e software de monitoramento para integração do sistema. Adequado para detecção de fibra e imagens médicas. Sempre conecte/desconecte fibras sem energia para evitar queimaduras na face final.
|
Parâmetros |
Unidade |
Valores |
Notas |
||
|
Comprimento de onda operacional |
nm |
840 |
±20 |
||
|
Potência de saída |
mW |
Min. 10 |
840 nm |
||
|
Largura de banda de -3dB |
nm |
Min. 40 |
Tipo. 45 |
- |
|
|
Estabilidade a curto prazo |
dB |
≤±0,02/15 min |
|
||
|
Estabilidade a longo prazo |
dB |
≤±0,05/8 horas |
|
||
|
Isolador óptico |
dB |
Sem |
Módulo |
||
|
Fibra trançada |
- |
Hi780 ou PM850 |
FC/APC |
||
|
Interface de comunicação |
- |
Tela sensível ao toque/DB9 fêmea (RS485) |
Bancada |
||
|
- |
DB9 Fêmea (RS485) |
Módulo |
|||
|
Fonte de energia |
- |
CA 110 ~ 240 V, <30 W |
Bancada |
||
|
- |
5VCC ou 12VCC, <15W |
Módulo |
|||
|
Dimensões |
milímetros |
195(L)×220(P)×120(A) |
Bancada |
||
|
milímetros |
70(L)×90(P)×18(A) |
Módulo |
|||
|
Temperatura operacional |
℃ |
-5 ~ +55 |
|
||
|
Umidade operacional |
% |
0~70% |
|
||
Ondulação espectral baixa; eu
Espectro plano;
Comunicações DB9 Feminino (RS485) para fácil integração;
Potência de saída e tipo de fibra personalizados.
Detecção de fibra óptica;
Imagens médicas;
Tomografia de coerência óptica (OCT).

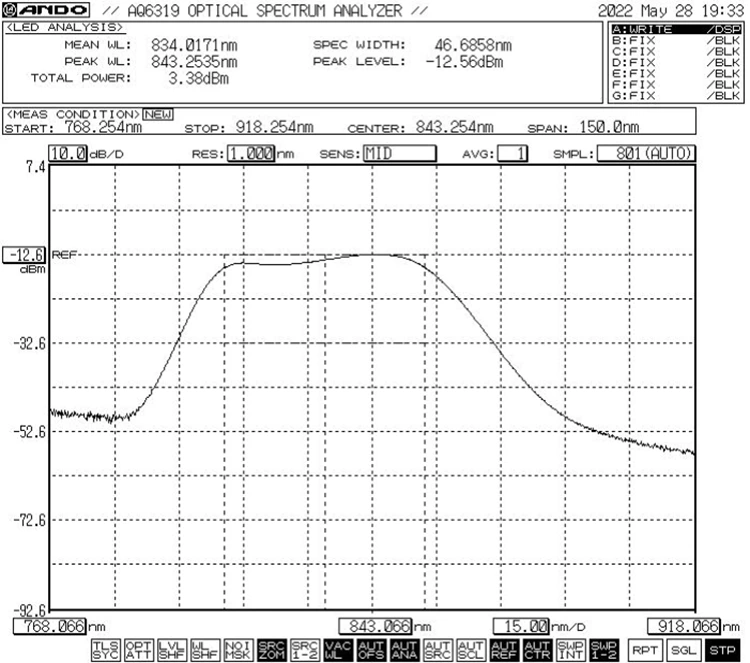

Espectro típico: -3dB Largura de banda mín.40nm /Típ.45nm
Dimensão (mm)
|
|

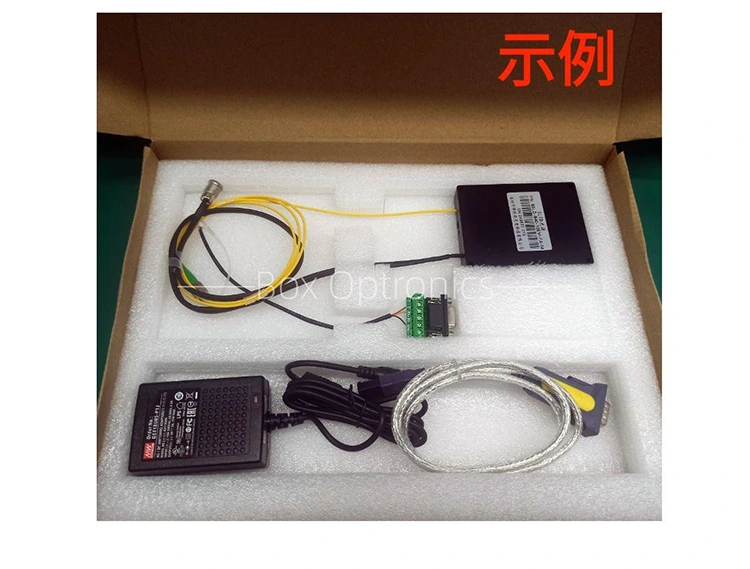

Acessórios |
Quantidade |
|
1 |
Fonte de luz SLED (host do módulo) |
1 |
|
2 |
Cabo de dados USB-RS485 DB9 |
1 |
|
3 |
Cabo de porta verde |
1 |
|
4 |
Adaptador de energia (opcional) |
1 |
|
5 |
Relatório de teste de produto |
1 |
Passo 1. Desembalagem: Antes da montagem, verifique se todos os acessórios estão completos, incluindo módulo de fonte de luz SLED, cabo de dados USB, cabo de porta verde, adaptador de energia, relatório de teste, etc.
Etapa 2. Fonte de alimentação: Conectada a uma fonte de alimentação comutada CC ou a uma fonte de alimentação regulada que atenda aos seus requisitos de fonte de alimentação. Use apenas o adaptador de alimentação original compatível (DC5V ou DC12V). Adaptadores de energia inadequados podem danificar a fonte de luz. (Adaptador de energia fornecido de acordo com os padrões de voltagem locais.)
Etapa 3. Conectando a fibra de saída: Abra a tampa contra poeira no conector ou flange da fibra, verifique a face final da fibra e conecte a fibra ou emende a fibra ao dispositivo ou medidor de energia a ser testado após confirmar que não há poluição e danos.
Configuração 4. Conecte-se ao computador host: use o cabo de porta verde e o cabo de dados USB-RS485 DB9 para conectar a fonte de luz de banda larga SLD de 840nm 10mW 40nm e o computador; o computador deve primeiro instalar um driver de porta serial dedicado para identificar o cabo de dados da porta serial USB-RS485, caso contrário, o software do computador host e o módulo de fonte de luz não poderão ser conectados e comunicados corretamente. Por favor, pergunte à Box Optronics sobre o driver.

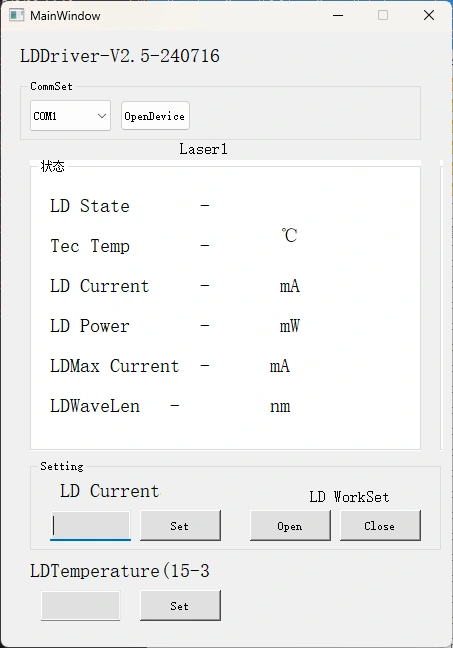

Etapa 5. Software de controle: Box Optronics fornece o comando serial ou software de PC para controlar a corrente LD e a temperatura LD da fonte de luz de banda larga SLD de 840nm 10mW 40nm. Escolha a porta correta, defina a corrente e a temperatura e clique no botão abrir. (Para evitar danos, aumente lentamente a corrente do inversor na operação inicial. Não aplique corrente total imediatamente.)
Etapa 6. Após o uso, clique no botão Fechar, desligue a fonte de alimentação e desconecte a conexão de fibra.
|
Nome |
Comprimento de onda |
Potência de saída |
-3dB Largura de banda |
Tipo de fibra |
Dimensão |
Tensão |
|
BSLD |
-XXX |
-XX |
-XX |
XX |
-X |
(X) |
|
Fonte de luz SLD |
840:840 nm |
10:10mW |
4:40 nm |
SM: Olá780 PM:PM850 |
M: Módulo B: Bancada |
Padrão: 5VCC H:12VCC |
por exemplo: BSLD-840-104SM-FA-M
(Informações do pedido: fonte de luz de banda larga SLD de 840 nm, 10 mW e 40 nm, com fibra SM Hi780, conector FC/APC, pacote de módulo, fonte de alimentação de 5 VCC).
Para outros requisitos personalizados, entre em contato: sales06@boxoptronics.com
Termos de cotação
(1) EXW:
Se você tiver uma conta DHL/UPS/FedEx, a Box Optronics sugere o uso do EXW. Enviamos através da sua conta; não cobramos o custo de envio.
(2) PAD:
Se você não tiver uma conta, pague antecipadamente o custo de envio dos produtos.
(3)Outro
Condições de pagamento
PayPal e T/T estão disponíveis.
Produção: 10 dias úteis. (Se houver algum em estoque, será enviado mais rápido.)
A logística internacional: 3-5 dias úteis.
Não é recomendado inserir ou remover frequentemente os conectores de fibra óptica nas extremidades de saída, para evitar a contaminação por poeira – que pode levar ao aumento da perda de inserção – ou a queima das faces finais dos conectores de fibra.
Limpe os conectores de fibra com um pano sem fiapos e inspecione com um detector de extremidade de fibra antes da conexão. Sempre conecte/desconecte fibras sem energia para evitar queimaduras nas extremidades. Os conectores de fibra óptica devem ser cobertos com tampas contra poeira.
Se a fibra de saída precisar ser conectada a outra fibra, é recomendado o uso de um splicer de fusão.
Tome precauções contra umidade, poeira e corrosão; guarde em local seco.
Período de garantia:
Reparo ou substituição gratuita para defeitos não induzidos pelo homem dentro de 1 ano a partir da compra. Serviços de manutenção pagos disponíveis após 1 ano.
Exclusões da garantia gratuita:
Durante o período de garantia gratuita, serão fornecidos serviços gratuitos de reparo ou substituição para falhas causadas por problemas de qualidade do produto. No entanto, a Box Optronics reserva-se o direito de recusar serviços de reparo gratuitos nos seguintes casos dentro do período de garantia:
(1) Danos causados por fatores naturais (por exemplo, raios, poeira) ou influências ambientais.
(2) Mau funcionamento devido à operação inadequada por parte do usuário.
(3) Danos físicos óbvios causados por erro humano.
(4) Desmontagem, modificação ou reparo não autorizado.
(5) Etiquetas de garantia alteradas ou incompletas na caixa.
(6) Danos ou perdas durante o transporte.
