Diodo laser borboleta 785nm FP

Índice

1. Introdução do 785nm Diodo laser borboleta FP

2. Especificações Técnicas

3. Recursos do produto

4. Aplicações Típicas

5. Detalhes do produto

6. Informações sobre pedidos

7. Folha de dados e folha de teste

8. Condições de cotação e pagamento

9. Prazo de entrega

10. Notas de operação

11. Garantia de Qualidade e Serviço pós-venda

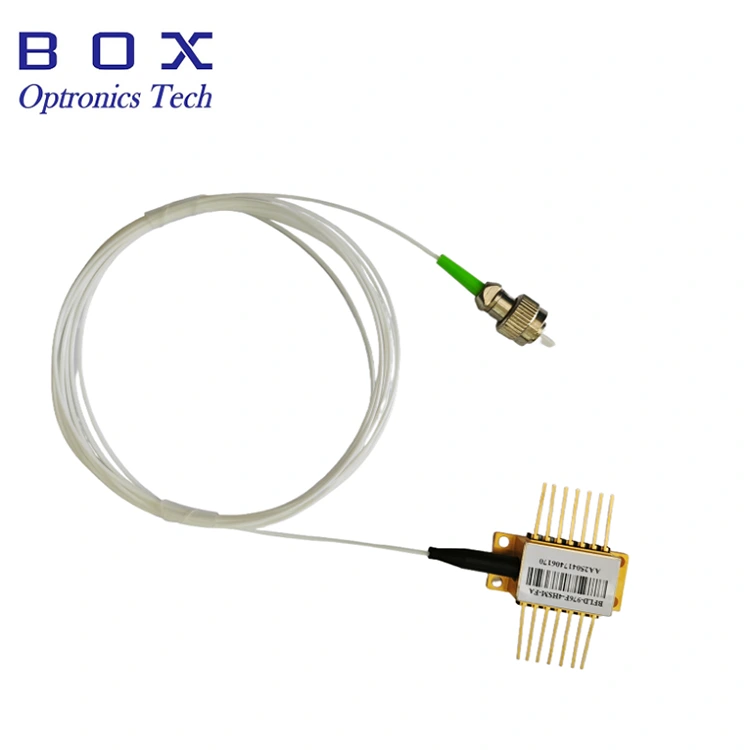

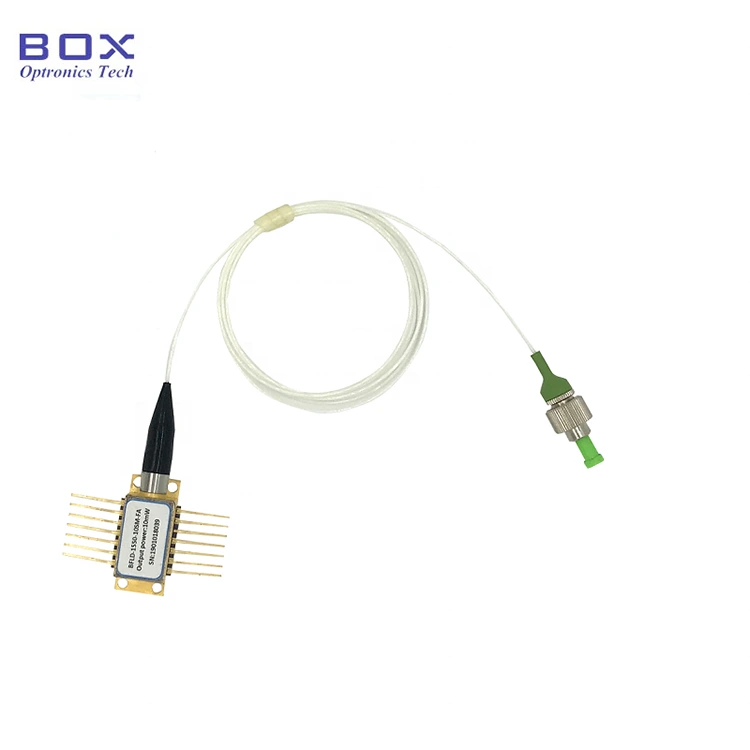

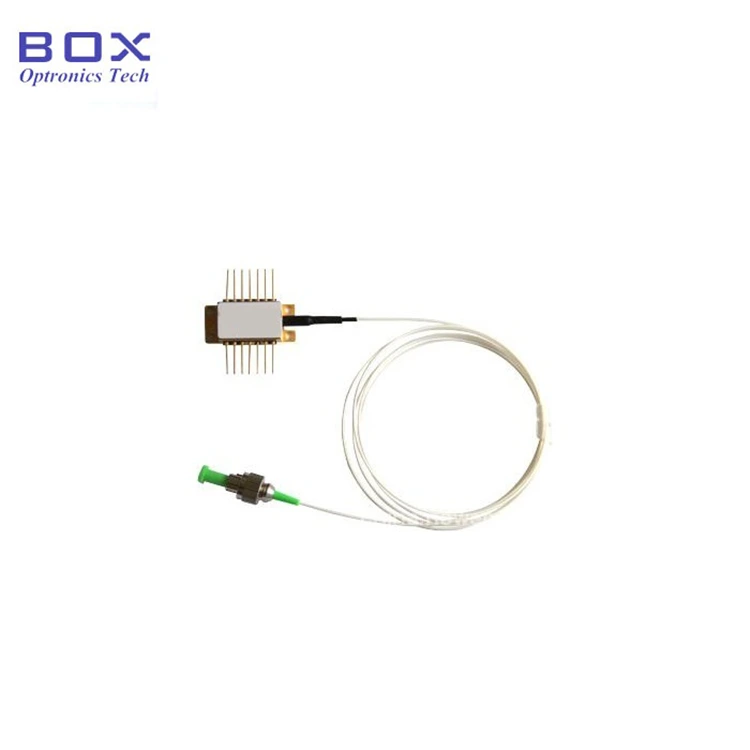

Introdução do produto

Este é um diodo laser borboleta FP de 785 nm, apresentando para potência de saída de 30mW. O tipo de fibra pode ser SM785-HP ou PM780-HP e integra TEC, fotodiodo de monitor e termistor. O Tubo protetor de 900um e conector FC/APC são opcionais. Se os pinos exigirem soldagem, a temperatura de soldagem não deve exceder 260°C, e o tempo de soldagem não deve exceder 10 segundos. Um pacote de módulo/bancada com um circuito de driver, Potência de saída de 50mW, está disponível.

Produto Especificações

Recursos do produto

● SM785-HP ou fibra PM780-HP;

● Potência de saída a 30mW;

● 14 pinos Pacote BTF com TEC, termistor e Monitorar DP.

Aplicações de produtos

● Fonte de luz;

● Detecção de fibra óptica sistema;

● Processamento de materiais.

Detalhes do produto

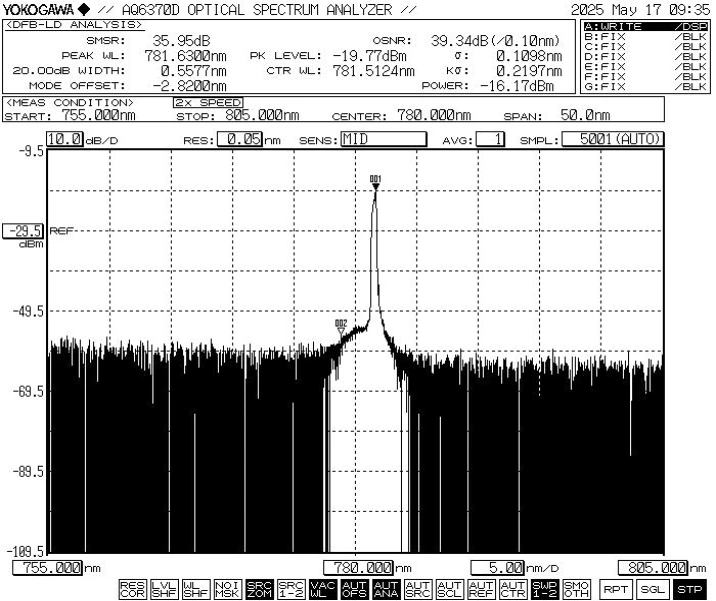

● Espectro típico: 785nm, tolerância WL +/-10nm.

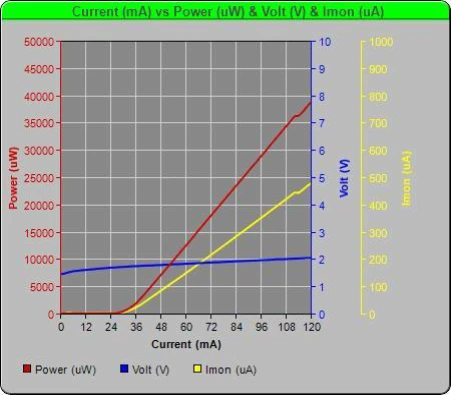

● Diodo laser borboleta PIV-785nm 30mW FP

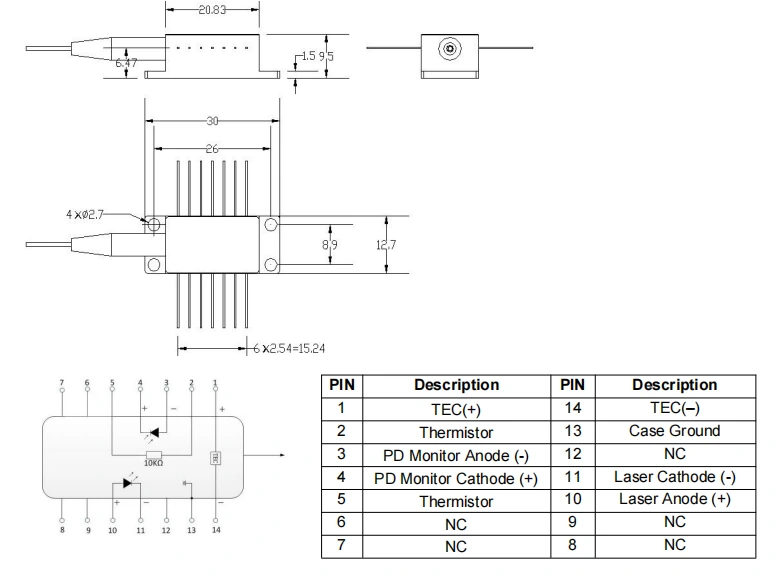

● Desenho do pacote e definição de PIN-OUT (Unidade: mm) -785nm FP Butterfly Diodo Laser

● Acessórios padrão

*Dispositivo autônomo; sem driver embutido (pacote de módulo com driver circuito é opcional).

Pedido informação

por exemplo: BFLD-F785-30SM-FA

(Informações do pedido: Diodo laser borboleta FP de 785 nm, saída de 30 mW alimentação, fibra SM Hi780, conector FC/APC, pino da bomba).

Para outros requisitos personalizados, entre em contato com: sales06@boxoptronics.com

Folha de dados e Folha de teste

Ficha de dados

Folha de teste

Condições de cotação e pagamento

● Termos de cotação

(1) EXW:

Se você tiver uma conta DHL/UPS/FedEx, a Box Optronics sugere usar o EXW. Enviamos através da sua conta; não cobramos o custo de envio.

(2) PAD:

Se você não tiver uma conta, pague antecipadamente o custo de envio para os produtos.

● Condições de pagamento

PayPal e T/T estão disponíveis.

Tempo de espera

Demora cerca de 10 dias úteis para produção. (Se houver algum em estoque, será enviado mais rápido.)

A logística internacional pode levar de 3 a 5 dias úteis.

Notas de operação

● Risco de radiação laser:Quando o dispositivo está em operação, emite um raio laser de alta intensidade. Não olhe diretamente para extremidade da fibra, pois isso pode causar lesões oculares.

● Proteção ESD:Este dispositivo é sensível à eletrostática. Portanto, medidas rigorosas de proteção antiestática devem ser respeitados durante a embalagem, transporte e uso. Além disso, precauções devem ser tomadas para evitar picos de energia, pois a falha em fazê-lo pode resultar em danos permanentes ao dispositivo (por exemplo, garantir equipamento adequado aterramento e use uma pulseira antiestática).

● Manuseio de Fibra e Dispositivo: Óptico as fibras são frágeis. Não puxe o aparelho pela fibra. Ao inserir ou ao remover o dispositivo da tomada, não aplique pressão nem puxe o manga na parte traseira da caixa do dispositivo. Para dispositivos equipados com conectores, garantir que tanto o dispositivo quanto o conector de fibra sejam levantados simultaneamente durante a instalação ou remoção.

● Requisitos de soldagem de pinos:Se os pinos precisa ser soldado, a temperatura de soldagem não deve exceder 260°C, e o o tempo de soldagem não deve exceder 10 segundos. Preste especial atenção ao seguinte: durante o processo de soldagem, o dispositivo deve estar desligado estado, e o ferro de solda deve estar devidamente aterrado.

● Operação de inicialização:Durante a inicialização processo, nunca aplique uma corrente alta diretamente, pois isso pode danificar o chip. Em vez disso, ligue o dispositivo em um nível de corrente próximo ao limite do chip e em seguida, aumente gradualmente a corrente em pequenos incrementos até o nível desejado é alcançado.

● Sequência de resfriamento e inicialização:Antes ligando todos os componentes, primeiro ative o cooler e depois prossiga com etapas incrementais de inicialização para evitar superaquecimento e sobrecarga do chip.

Garantia de Qualidade e Serviço pós-venda

● Período de garantia:

Reparo ou substituição gratuita para defeitos não induzidos pelo homem dentro de 1 ano a partir da compra. Serviços de manutenção pagos disponíveis após 1 ano.

● Exclusões da Garantia Gratuita:

Durante o período de garantia gratuito, serviços gratuitos de reparo ou substituição será fornecido para falhas causadas por problemas de qualidade do produto. No entanto, Caixa A Optronics reserva-se o direito de recusar serviços de reparo gratuitos nos seguintes casos dentro do período de garantia:

(1) Danos causados por fatores naturais (por exemplo, raios, poeira) ou influências ambientais.

(2) Mau funcionamento devido à operação inadequada por parte do usuário.

(3) Danos físicos óbvios causados ​​por erro humano.

(4) Desmontagem, modificação ou reparo não autorizado.

(5) Etiquetas de garantia alteradas ou incompletas na caixa.

(6) Danos ou perdas durante o transporte.
