Diodo laser de bomba resfriada por TEC de 980nm

Índice

1. Introdução do diodo laser de bomba resfriada por TEC de 980nm

2. Especificações Técnicas

3. Recursos do produto

4. Aplicações Típicas

5. Exemplo de embalagem

6. Informações sobre pedidos

7. Folha de dados e folha de teste

8. Condições de cotação e pagamento

9. Prazo de entrega

10. Notas de Operação

11. Garantia de qualidade e serviço pós-venda

Introdução do produto

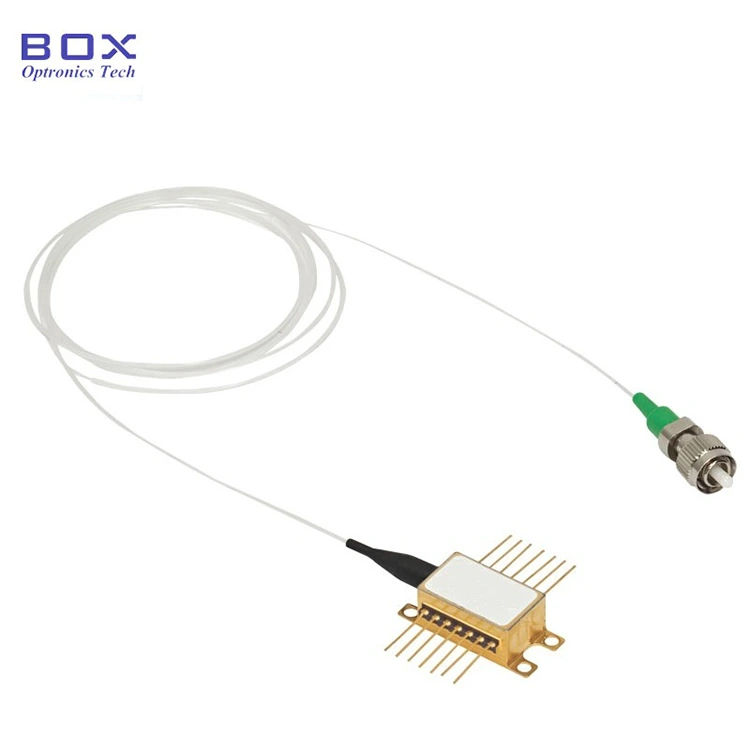

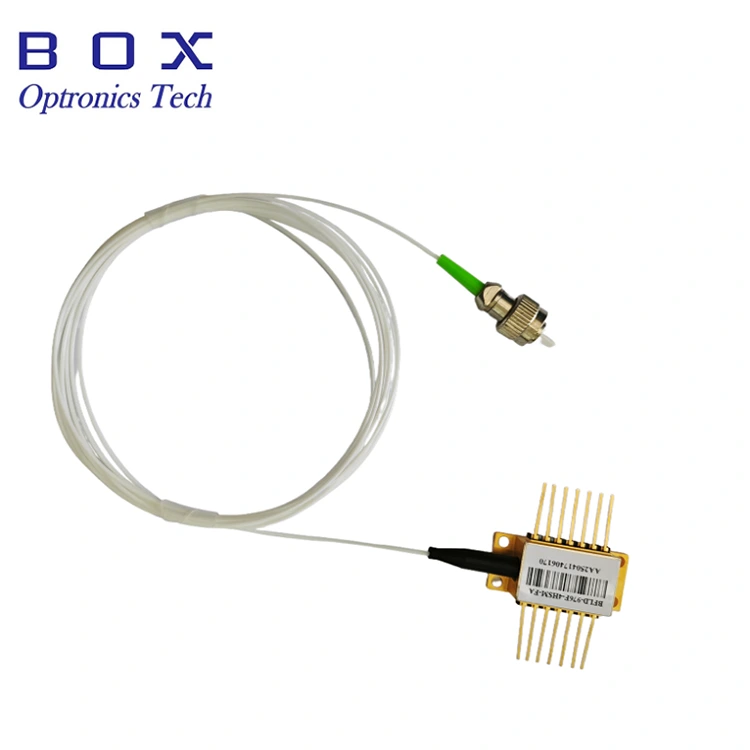

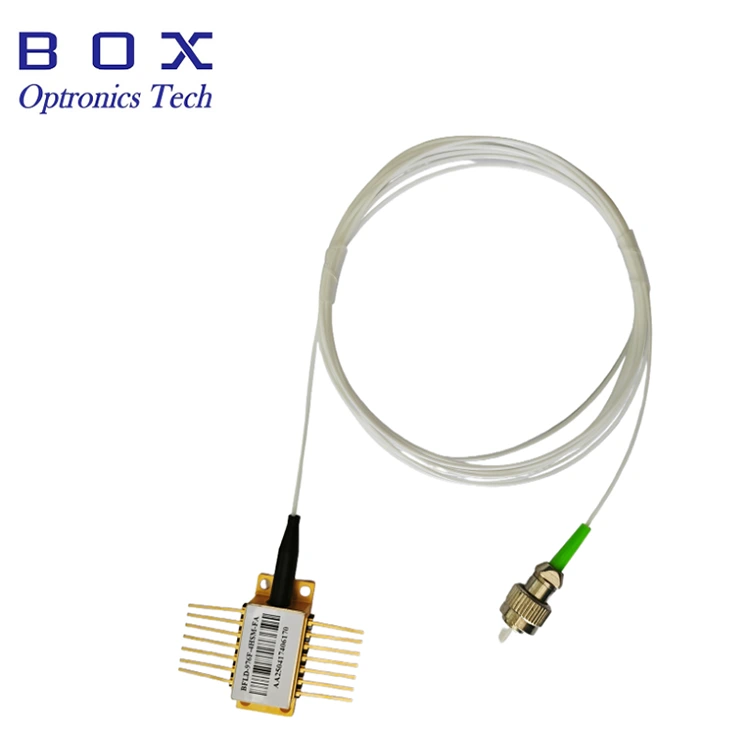

O diodo laser com bomba resfriada por TEC de 980 nm é um componente optoeletrônico de alto desempenho para comunicações ópticas, amplificadores de fibra e bombeamento de laser. O resfriamento TEC integrado garante uma saída estável. Os comprimentos de onda centrais são 974 nm ou 976 nm, opcional. Pacote borboleta de 14 pinos. Potência de saída de 200mW/400mW/600mW. Pigtailed com fibra SM ou fibra PM. Garantia de 12 meses. Este dispositivo é sensível à eletricidade estática. As medidas de proteção antiestática do dispositivo devem ser rigorosamente observadas.

Especificações do produto

Recursos do produto

Potência operacional sem dobras de até 600mW.

Fibra SM e fibra PM são opcionais.

Estabilização de grade de Bragg em fibra.

Resfriador TEC integrado, termistor e diodo monitor.

Aplicações de produtos

Bombeamento de amplificador de fibra.

Detecção e medição.

Transmissão CATV.

Sistemas DWDM.

Sistemas de femtossegundos.

Detalhes do produto

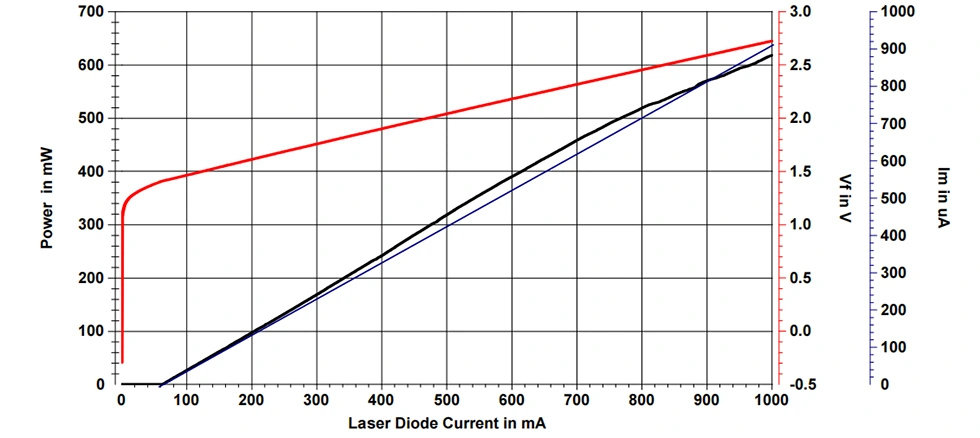

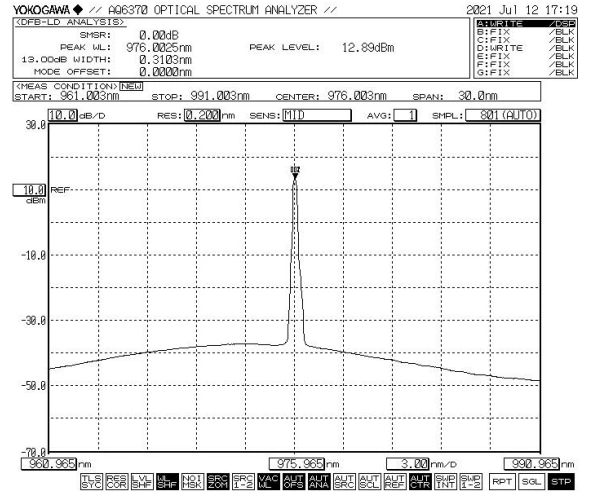

Espectro típico e PIV: 976nm, tolerância WL +/-1nm, 600mW

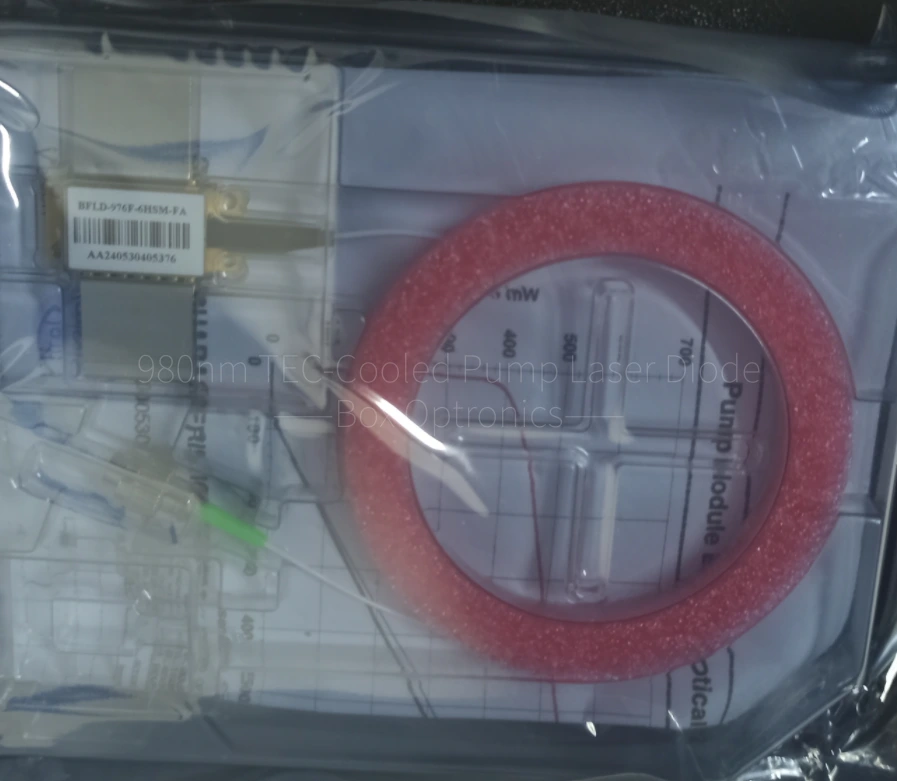

Exemplo de embalagem

*Dispositivo autônomo; nenhum driver integrado (driver externo opcional).

Informações sobre pedidos

por exemplo: BFLD-976F-6HSM-N0

(Informações do pedido: Diodo laser de bomba refrigerada TEC de 980nm, pacote borboleta, 976nm, com FBG, potência de saída de 600mW, fibra SM, sem conector, fibra nua).

Para outros requisitos personalizados, entre em contato: sales06@boxoptronics.com

Folha de dados e folha de teste

Ficha de dados

Folha de teste

Condições de cotação e pagamento

Termos de cotação

(1) EXW:

Se você tiver uma conta DHL/UPS/FedEx, a Box Optronics sugere usar o EXW. Enviamos através da sua conta; não cobramos o custo de envio.

(2) PAD:

Se você não tiver uma conta, pague antecipadamente o custo de envio dos produtos.

Condições de pagamento

PayPal e T/T estão disponíveis.

Tempo de espera

Demora cerca de 10 dias úteis para produção. (Se houver algum em estoque, será enviado mais rápido.)

A logística internacional pode levar de 3 a 5 dias úteis.

Notas de Operação

Durante a operação, este dispositivo emite um feixe de laser de alta intensidade; não olhe diretamente para a face da extremidade da fibra, pois isso pode causar lesões nos olhos.

Este dispositivo é sensível à eletrostática; portanto, é necessária a adesão estrita às medidas de proteção antiestática durante a embalagem, transporte e uso. Além disso, devem ser tomadas precauções para evitar picos de energia, pois o não cumprimento desta recomendação pode resultar em danos permanentes ao dispositivo (por exemplo, garantir o aterramento adequado do equipamento e usar uma pulseira antiestática).

As fibras ópticas são frágeis; não use a fibra para puxar o dispositivo. Ao inserir ou remover um dispositivo do soquete, não aplique pressão nem puxe a luva localizada na parte traseira da caixa do dispositivo. Para dispositivos equipados com conectores, certifique-se de que tanto o dispositivo quanto o conector de fibra sejam levantados simultaneamente durante a instalação ou remoção.

Se os pinos necessitarem de soldagem, a temperatura de soldagem não deve exceder 260°C e o tempo de soldagem não deve exceder 10 segundos. Atenção especial deve ser dada ao seguinte: durante o processo de soldagem, o dispositivo deve estar desligado e o ferro de soldar deve estar devidamente aterrado.

Antes de ligar todos os componentes, primeiro ative o cooler e, em seguida, prossiga com etapas de inicialização incrementais para evitar superaquecimento e sobrecarga do chip.

Garantia de qualidade e serviço pós-venda

Período de garantia:

Reparo ou substituição gratuita para defeitos não induzidos pelo homem dentro de 1 ano a partir da compra. Serviços de manutenção pagos disponíveis após 1 ano.

Exclusões da garantia gratuita:

Durante o período de garantia gratuita, serão fornecidos serviços gratuitos de reparo ou substituição para falhas causadas por problemas de qualidade do produto. No entanto, a Box Optronics reserva-se o direito de recusar serviços de reparação gratuitos nos seguintes casos dentro do período de garantia:

(1) Danos causados ​​por fatores naturais (por exemplo, raios, poeira) ou influências ambientais.

(2) Mau funcionamento devido à operação inadequada por parte do usuário.

(3) Danos físicos óbvios causados ​​por erro humano.

(4) Desmontagem, modificação ou reparo não autorizado.

(5) Etiquetas de garantia alteradas ou incompletas na caixa.

(6) Danos ou perdas durante o transporte.

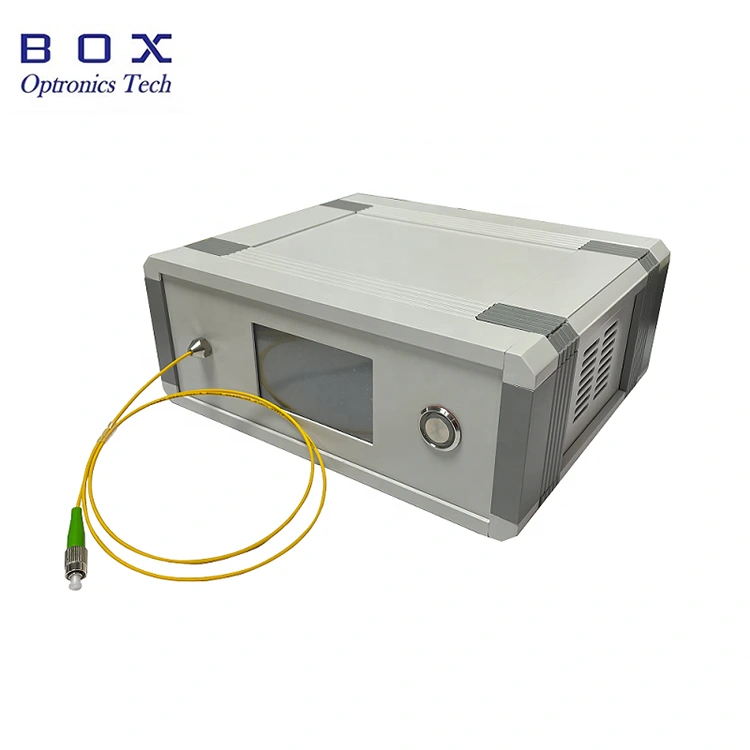

Disponível em pacote de bancada com tela sensível ao toque; emite luz imediatamente após a inicialização.
