Fonte de laser da bomba Raman 1457nm

Índice

1. Introdução do Fonte de laser da bomba Raman 1457nm

2. Técnico Especificações

3. Recursos do produto

4. Aplicações Típicas

5. Acessórios padrão

6. Guia de operação segura

7. Informações sobre pedidos

8. Folha de dados e folha de teste

9. Termos de cotação e pagamento

10. Prazo de entrega

11. Notas de Operação e Manutenção

12. Garantia de Qualidade e Serviço pós-venda

Introdução do produto

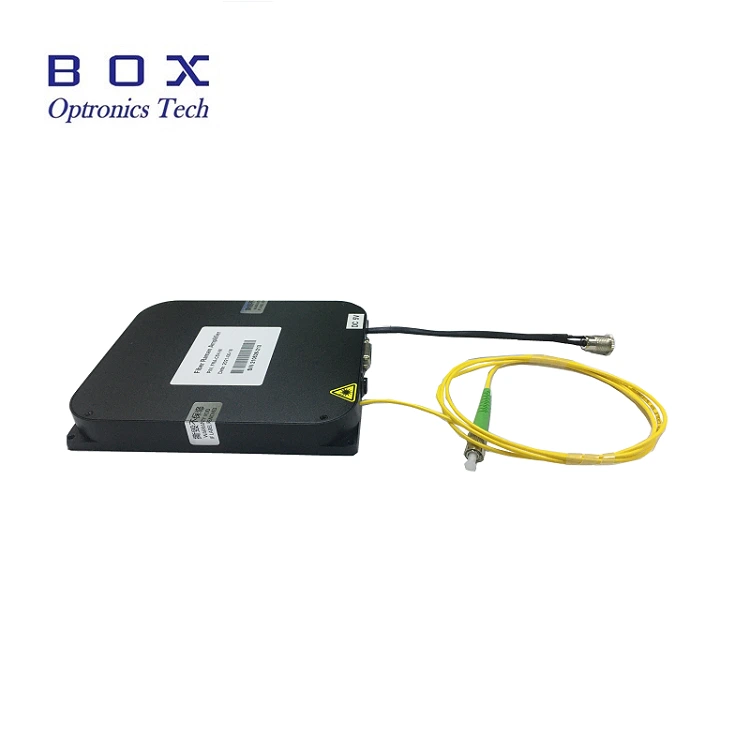

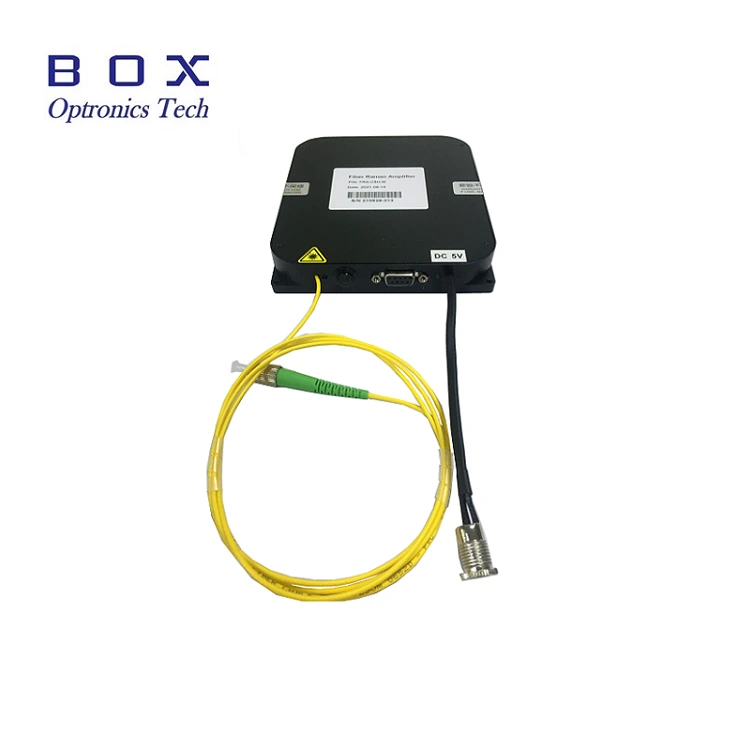

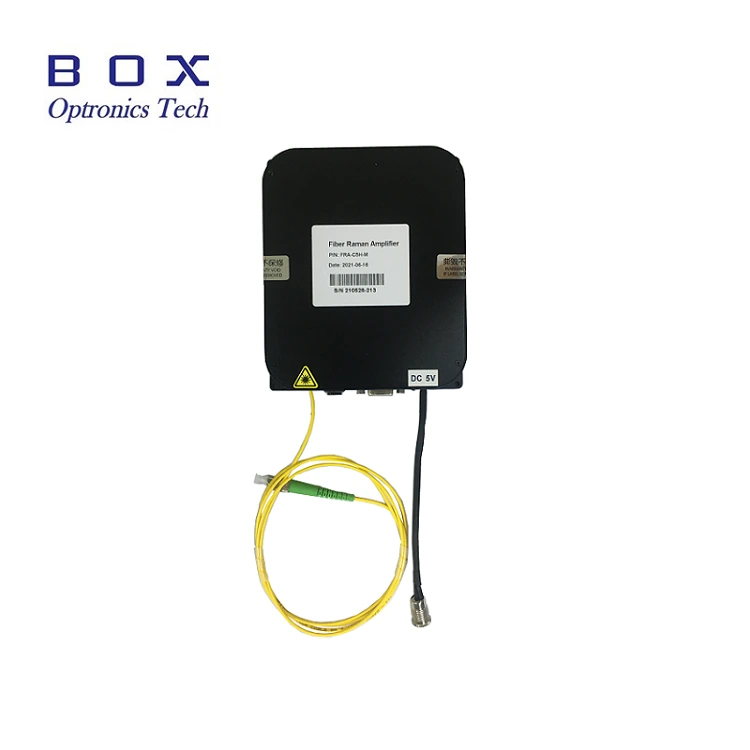

Esta é uma fonte de laser de bomba Raman de 1457nm com fibra Grade de Bragg projetada para amplificador de fibra Raman e amplificador de fibra dopada com Er, um circuito de acionamento projetado profissionalmente e controle TEC para garantir segurança operação do laser, potência de saída estável e espectro. Pode ser fornecido em um pacote desktop ou modular com interface de comunicação RS-485 e software de monitoramento para integração de sistemas. Alta potência de saída de 400mW. Por favor use com tensão nominal, controle de temperatura e umidade, garante um bom calor dissipação, evite sobrecarga de saída e contaminação.

Produto Especificações

Recursos do produto

● 400mW Alta potência de saída;

● Poder e estabilidade espectral;

● DB9 Comunicações fêmea (RS485) para fácil integração.

 Aplicações de produtos

● Raman amplificador de fibra;

● EDFA Amplificador de fibra descartado.

Produto Detalhes

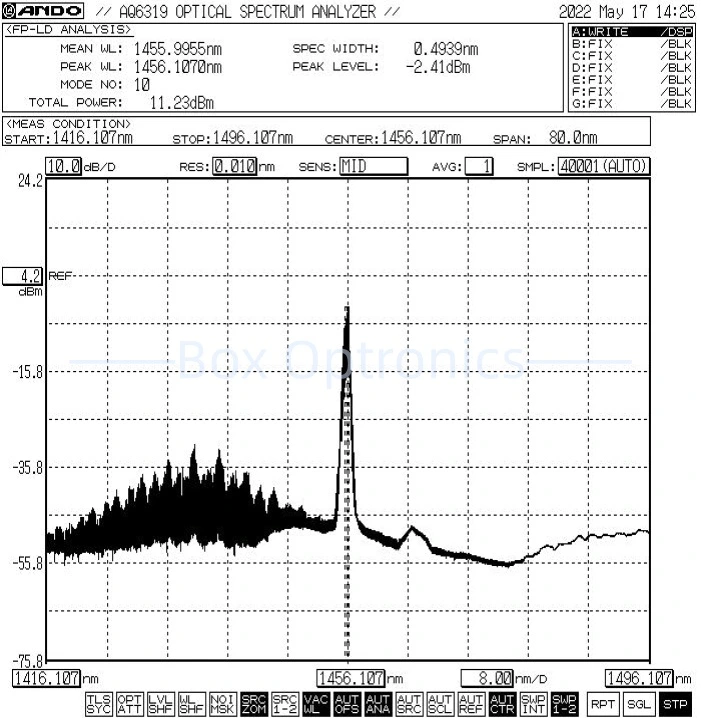

● Espectro típico: 1457 nm, tolerância +/-1.

● Acessórios padrão

Operação Passos

Step1.Unpacking: Antes da montagem, verifique se todos os acessórios estão completos, incluindo módulo de fonte Pump Laser, USB cabo de dados, adaptador de energia, relatório de teste, etc.

Step2.Fonte de alimentação: Conectado a uma CC fonte de alimentação comutada ou uma fonte de alimentação regulada que atenda às suas necessidades requisitos de abastecimento. Use apenas o adaptador de energia original compatível (DC5V ou DC12V). Adaptadores de energia inadequados podem danificar a fonte de luz. (adaptador de energia fornecido de acordo com os padrões de tensão locais.)

Step3.Conectando fibra de saída: Abra o tampa contra poeira no conector ou flange da fibra, verifique a face final da fibra e conecte a fibra ou emende a fibra ao dispositivo ou medidor de energia a ser testado depois de confirmar que não há poluição e danos.

Setp4.Conectar ao computador host: Use o cabo de dados DB9 USB-RS485 para conectar a fonte de laser da bomba Raman 1457nm e o computador; o computador deve primeiro instalar um driver de porta serial dedicado para identifique o cabo de dados da porta serial USB-RS485, caso contrário, o computador host software e o módulo de fonte de luz não podem ser conectados corretamente e comunicado. Por favor, peça à Box Optronics o driver.

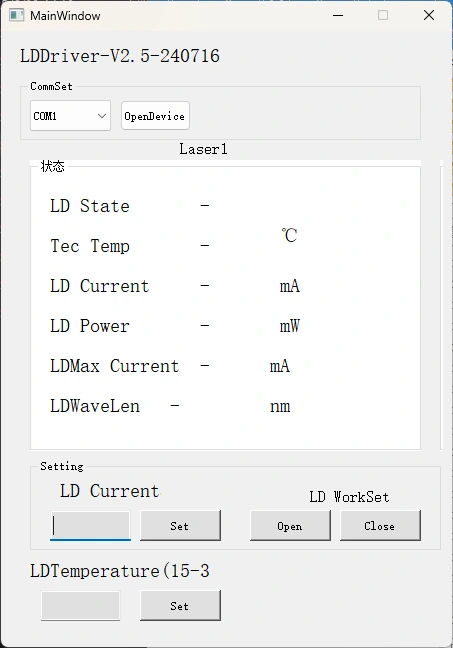

Software Step5.Control: Box Optronics fornece o comando serial ou software de PC para controlar a corrente LD e a temperatura LD do Raman Pump Laser de 1457 nm Fonte. Escolha a porta correta, defina a corrente e a temperatura e clique em o botão abrir. (Para evitar danos, aumente a corrente do inversor lentamente em operação inicial. Não aplique corrente total imediatamente.)

Step6.Após o uso, clique no botão Fechar, desligue a fonte de alimentação e desconecte a conexão de fibra.

Pedido informação

por exemplo: BSLD-1457-4HSM-FA-M

(Informações do pedido: Fonte de laser de bomba Raman de 1457 nm, saída de 400 mW alimentação, com fibra SMF-28e, conector FC/APC, pacote de módulo).

Para outros requisitos personalizados, entre em contato com: sales06@boxoptronics.com

Folha de dados e folha de teste

Ficha de dados

Folha de teste

Termos de cotação e pagamento

● Termos de cotação

(1) EXW:

Se você tiver uma conta DHL/UPS/FedEx, a Box Optronics sugere usar o EXW. Enviamos através da sua conta; não cobramos o custo de envio.

(2) PAD:

Se você não tiver uma conta, pague antecipadamente o custo de envio para os produtos.

● Condições de pagamento

PayPal e T/T estão disponíveis.

Tempo de espera

A produção leva cerca de 10 a 15 dias úteis. (Se houver alguns em estoque, será enviado mais rápido.)

A logística internacional pode levar de 3 a 5 dias úteis.

Notas de operação e Manutenção

● Não é recomendado inserir ou remover frequentemente a fibra óptica conectores nas extremidades de entrada e saída, para evitar poeira contaminação - o que pode levar ao aumento da perda de inserção - ou à queima do faces finais do conector de fibra.

● Limpe os conectores de fibra com um pano sem fiapos e inspecione com um detector de face final de fibra antes da conexão. Sempre conecte/desconecte fibras sem energia para evitar queimaduras na face final. Os conectores de fibra óptica devem ser coberto com tampas contra poeira.

● Se a fibra de saída precisar ser conectada a outra fibra, é recomendado usar um splicer de fusão.

● Tome precauções contra umidade, poeira e corrosão; loja em local seco.

Garantia de Qualidade e Serviço pós-venda

● Período de garantia:

Reparo ou substituição gratuita para defeitos não induzidos pelo homem dentro de 1 ano a partir da compra. Serviços de manutenção pagos disponíveis após 1 ano.

● Exclusões da Garantia Gratuita:

Durante o período de garantia gratuito, serviços gratuitos de reparo ou substituição será fornecido para falhas causadas por problemas de qualidade do produto. No entanto, Caixa A Optronics reserva-se o direito de recusar serviços de reparo gratuitos nos seguintes casos dentro do período de garantia:

(1) Danos causados por fatores naturais (por exemplo, raios, poeira) ou influências ambientais.

(2) Mau funcionamento devido à operação inadequada por parte do usuário.

(3) Danos físicos óbvios causados ​​por erro humano.

(4) Desmontagem, modificação ou reparo não autorizado.

(5) Etiquetas de garantia alteradas ou incompletas na caixa.

(6) Danos ou perdas durante o transporte.
