Circulador de alta potência 850nm

A Box Optronics fornece o circulador de alta potência de 850 nm, um componente óptico passivo de alto desempenho projetado para controle preciso da direção da luz em sistemas de fibra óptica. Este circulador de 3 portas permite a transmissão não recíproca, roteando sinais ópticos de porta a porta de maneira sequencial, mantendo um excelente desempenho óptico.

Apresentando perda de inserção típica tão baixa quanto 1,0 dB, alto isolamento de 25 dB típico e alta perda de retorno de no mínimo 45 dB, este circulador é ideal para aplicações de alta potência de 850 nm. Ele suporta potência média total de até 500mW/1W/5W/10W entre portas, tornando-o adequado para sistemas exigentes de laser de fibra e amplificadores.

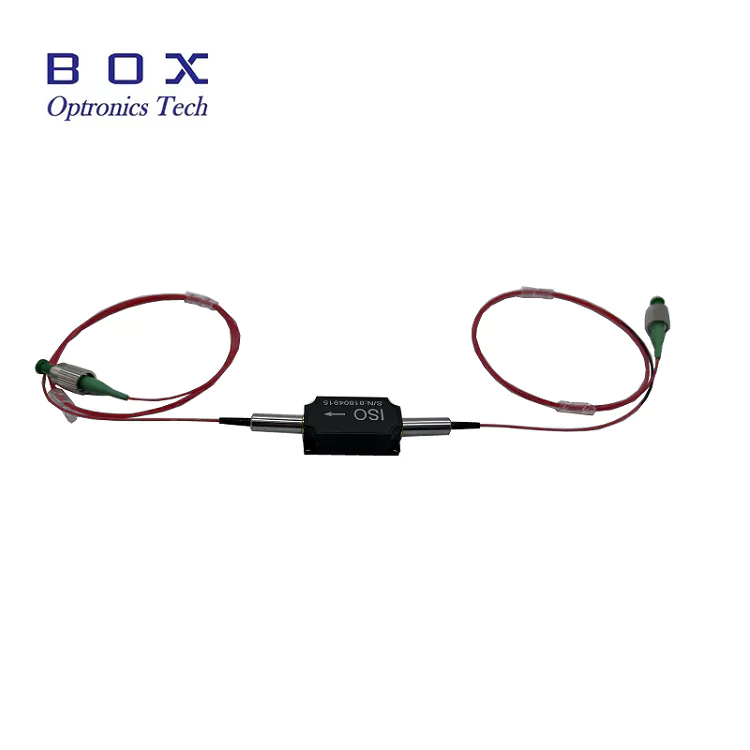

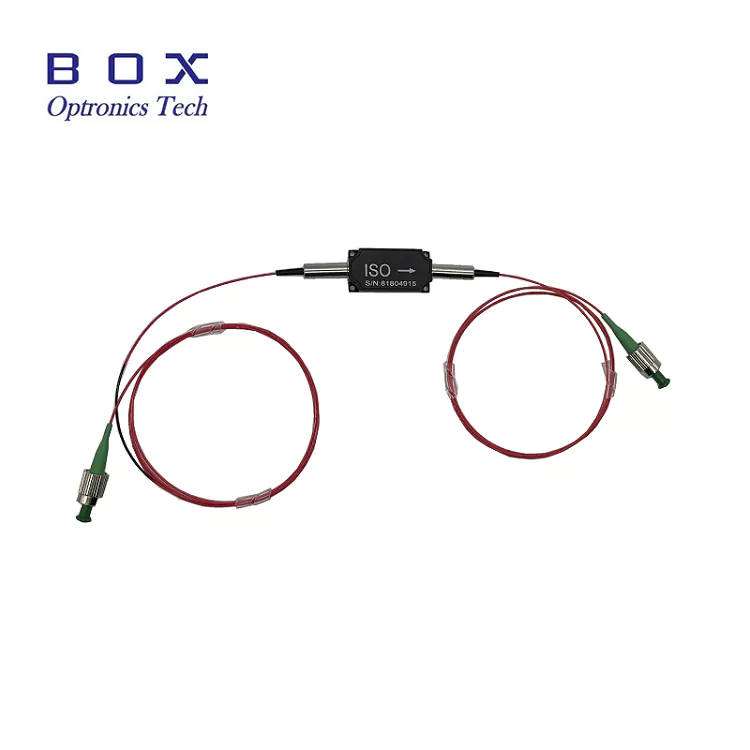

Alojado em um pacote compacto de 58 × 28 × 26 mm com tranças de fibra de 780 HP, o circulador de alta potência de 850 nm oferece estabilidade e desempenho confiável a longo prazo.

Principais recursos

• Alto isolamento: isolamento de pico típico de 25dB, mínimo de 22dB

• Baixa perda de inserção: 1,0dB típico, 1,5dB máximo

• Alta perda de retorno: mínimo de 45dB (entrada/saída)

• Baixa perda dependente de polarização (PDL): ≤0,15dB

• Alta potência: até 500 mW, 1 W, 5 W, 10 W

• Alta capacidade de potência de pico: <10kW para operação de pulso ns

• Alta supressão de diafonia: mínimo de 45dB

• Design de embalagem compacto e robusto: 58×28×26mm

• Pigtails de fibra de 780 HP para aplicações de alta potência

• Excelente confiabilidade e estabilidade a longo prazo

• Transmissão de luz não recíproca de 3 portas

• Ampla faixa de temperatura operacional: +10°C a +50°C

Aplicações Típicas

• Sistemas de detecção de fibra óptica

• Instrumentação de fibra óptica e equipamentos de teste

• Sistemas de laser de fibra de 850 nm

• Sistemas de imagens biomédicas e OCT

• Laboratórios de pesquisa e desenvolvimento

• Proteção a laser com feedback distribuído (DFB)

Especificações Técnicas

Especificações ópticas (T=25°C)

Especificações Mecânicas e Ambientais

*Nota: As especificações acima são para dispositivos sem conectores. Para dispositivos com conectores, a potência de manuseio é limitada a 1W, a perda de inserção é 0,3dB maior, a perda de retorno é 5dB menor e a taxa de extinção é 2dB menor.

Dimensões do pacote

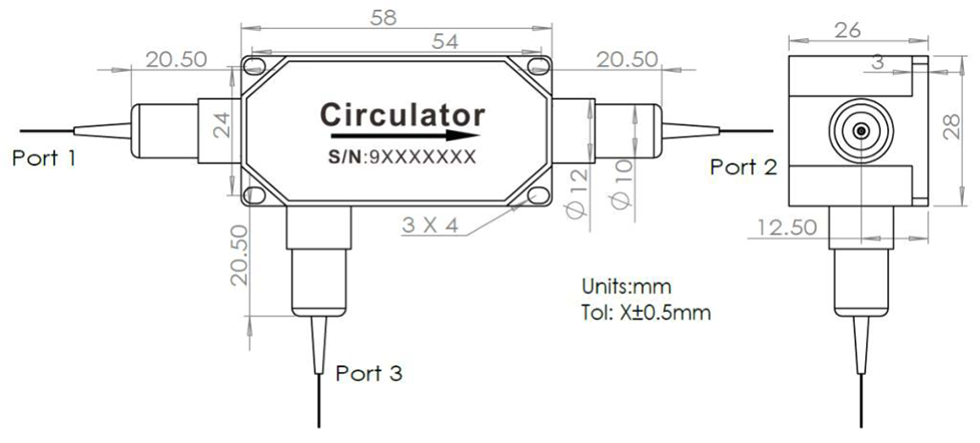

O circulador de alta potência de 850 nm é embalado em uma caixa compacta e robusta com as seguintes dimensões (unidade: mm):

• Tamanho do pacote: 58 × 28 × 26 mm

• Configuração de 3 portas com tranças de fibra

• 4 furos de montagem para instalação segura

• Tolerância: ±0,5mm

Configuração da porta

Este circulador óptico de 3 portas permite o roteamento de sinal óptico unidirecional em uma sequência 1 → 2 → 3 → 1:

• Porta 1 → Porta 2: transmissão direta com baixa perda de inserção

• Porta 2 → Porta 3: Roteamento de sinais retroespalhados/refletidos

• Porta 3 → Porta 1: Transmissão direta completando o circuito de circulação, mantendo alto isolamento em caminhos reversos

O dispositivo utiliza um design óptico não recíproco para garantir a propagação direcional do sinal e o isolamento eficaz entre portas não adjacentes, tornando-o ideal para detecção de fibra, proteção a laser e sistemas de medição óptica.

Princípio de funcionamento

Um circulador óptico de alta potência de 850 nm é um dispositivo passivo multiportas não recíproco que roteia sinais ópticos em uma direção sequencial 1 → 2 → 3 → 1, permitindo o gerenciamento de sinal direcional em sistemas de fibra óptica.

O dispositivo é baseado no efeito de rotação Faraday combinado com componentes de roteamento óptico dependentes de polarização.

Princípio de funcionamento:

•Faraday Rotator: introduz uma rotação de polarização não recíproca fixa (normalmente 45°), independente da direção de propagação

• Óptica de roteamento de polarização: sinais ópticos diretos com base no estado de polarização

•Transmissão não recíproca: garante roteamento de sinal direcional com alto isolamento entre caminhos de propagação reversa

Funções principais:

•Separa sinais ópticos de propagação direta e reversa

•Protege fontes de laser contra reflexos inversos

•Permite operação bidirecional em sistemas de detecção de fibra óptica e laser

•Suporta roteamento de sinal em arquiteturas de medição e detecção

Por que escolher a Box Optronics?

•Rigoroso controle de qualidade com 100% de testes antes do envio

•Preços competitivos com capacidade estável de entrega em massa

•Opções flexíveis de personalização para comprimento de onda, potência, fibra e conectores

•Suporte técnico 7x24 horas e resposta rápida

•Testes de amostra disponíveis para avaliação

• Envio global com entrega expressa DHL, UPS e FedEx

Informações sobre pedidos

Nomenclatura do Modelo

HPCIR - XXX - X - X - X - X - XX - XX

Exemplo: HPCIR - 850 - 1 - 1 - 1 - 0 - 10 - FA

Circulador de alta potência de 850nm, fibra de 780 HP, tubo solto de 900μm, comprimento de fibra de 1m, pacote de 58x28x26mm, potência de manuseio de 10W, conector FC/APC

Opções de personalização disponíveis

• Comprimento de onda central: 830 nm, 850 nm, outros comprimentos de onda disponíveis mediante solicitação

• Potência nominal: 500 mW, 1 W, 5 W, 10 W, potência superior disponível para projetos personalizados

•Tipo de fibra: 780-HP, outras fibras especiais

•Comprimento da fibra: 0,5m, 0,8m, 1m, 1,5m, 2m (comprimentos personalizados disponíveis)

•Tipo pigtail: fibra nua de 250 μm, tubo solto de 900 μm, tubo solto de 3,0 mm

•Tipo de conector: FC/UPC, FC/APC, SC/APC, LC/APC ou conectores personalizados

•Tamanho do pacote: Padrão 58x28x26mm ou dimensões personalizadas do pacote

•Configurações de circulador de 4 portas disponíveis mediante solicitação

Para requisitos personalizados, entre em contato com nossa equipe de vendas.

Folha de dados e relatório de teste

Cada circulador de alta potência de 850 nm é enviado com um relatório de teste abrangente que documenta os parâmetros de desempenho medidos. O arquivo PDF da folha de dados contém especificações detalhadas e curvas de desempenho.

•Relatório de teste individual incluído com cada unidade

Ficha de dados

Termos de cotação e pagamento

Termos de cotação

•EXW (Ex Works): Recomendado se você tiver uma conta DHL/UPS/FedEx. Enviamos usando sua conta; nenhum custo de envio é cobrado por nós.

•DAP (Delivered at Place): Caso você não possua conta de courier, podemos providenciar o envio com frete pré-pago.

•Outros termos: Entre em contato conosco para discutir.

Condições de pagamento

•PayPal: Pagamento rápido e seguro para amostras e pedidos pequenos

•T/T (transferência bancária): método de pagamento padrão para ordens de produção normais

•Alibaba Trade Assurance: Proteção segura de pedidos para transações on-line com garantia do comprador

•Condições de pagamento flexíveis: negociáveis ​​para parceiros estratégicos ou de longo prazo

Tempo de espera

•Produção padrão: aproximadamente 10 a 15 dias úteis

•Configurações personalizadas: 15 a 20 dias úteis

•Pedidos em grande quantidade: entre em contato para saber o cronograma de produção

• Envio internacional: aproximadamente 3 a 5 dias úteis (DHL/UPS/FedEx Express)

•Serviço rápido: disponível mediante solicitação

Notas de operação e manuseio

Proteção ESD

Embora os circuladores ópticos sejam dispositivos passivos, é necessário um manuseio adequado para manter o desempenho e a confiabilidade.

•Trabalhe em uma superfície limpa e livre de poeira

•Evite tocar diretamente nas extremidades da fibra

•Mantenha tampas contra poeira nos conectores quando não estiverem em uso

•Use proteção ESD adequada durante o manuseio e instalação

Manuseio de Fibra

•Evite flexão excessiva da fibra

•Não puxe ou torça as tranças de fibra

•Limpe os conectores de fibra antes da conexão

•Sempre use tampas contra poeira quando o conector não estiver em uso

•Inspecione a face final da fibra quanto a danos antes de usar

Considerações sobre manuseio de energia

•Garantir que a potência total de entrada não exceda o máximo nominal

• Use monitoramento de energia adequado para evitar sobrecarga

•Permitir a dissipação de calor adequada em altos níveis de potência

•Montar em um dissipador de calor para operação contínua de alta potência

•Observação: dispositivos equipados com conector têm redução no consumo de energia (1W no máximo)

•Evite picos repentinos de energia que possam exceder as classificações de potência de pico

Instalação e montagem

•Monte o circulador com segurança usando os 4 orifícios de montagem

•Garantir o alinhamento adequado para minimizar perdas adicionais

•Permita espaço suficiente para o raio de curvatura da fibra

•Operar dentro da faixa de temperatura especificada para confiabilidade (+10°C a +50°C)

•Evite estresse mecânico nas tranças de fibra

•Garantir a orientação adequada da porta para roteamento correto do sinal
