Módulo de laser ajustável de banda C

Visão geral do produto - Módulo de laser ajustável de banda C

O Módulo de Laser Ajustável de Banda C (Série ATLS4 / HTLS4) da Box Optronics é um módulo de laser sintonizável compacto e integrado que cobre toda a faixa de comprimento de onda da banda C e saída acoplada a fibra.

O modelo ATLS4 é otimizado para ajuste preciso de comprimento de onda, fornecendo um tamanho de passo de comprimento de onda típico de 22h, tempo de comutação de comprimento de onda ≤100 µs e desempenho de largura de linha estreita abaixo de 5 MHz. É ideal para aplicações que exigem alta precisão espectral, incluindo interrogação FBG, caracterização de filtros ópticos de banda estreita, testes de componentes DWDM e medições fotônicas de precisão.

O modelo HTLS4 foi projetado para aplicações de varredura rápida de comprimento de onda, apresentando resposta de ajuste rápido de comprimento de onda de até 1 µs, capacidade de varredura de alta velocidade superior a 1.000 nm/s e largura de linha de aproximadamente 1 MHz. Ele é otimizado para detecção dinâmica de FBG, testes de componentes ópticos de alto rendimento e aplicações de aquisição espectral rápida.

Ambos os modelos compartilham o mesmo pacote mecânico, interface elétrica e configuração de saída de fibra, permitindo que os projetistas do sistema selecionem o grau de desempenho apropriado com base nos requisitos da aplicação, sem alterar o projeto de integração mecânica ou elétrica.

Principais recursos - Módulo de laser ajustável de banda C

• Ampla faixa de ajuste de comprimento de onda da banda C: 1525–1568 nm (ATLS4) / 1525–1569 nm (HTLS4)

• Alta precisão de comprimento de onda: ±10h absoluto, estabilidade de ±2h, repetibilidade <15h

• Velocidade de ajuste rápida: ≤100µs (ATLS4) / ≤1µs (HTLS4) por etapa

• Alta velocidade de varredura: >40 nm/s em incrementos de 22h (ATLS4) / >1000 nm/s em incrementos de 20h (HTLS4)

• Etapa de comprimento de onda fino: 22h típico (ATLS4) / 20h típico (HTLS4)

• Alta potência de saída: >10dBm(10mW) em toda a faixa de ajuste

• Excelente estabilidade de potência: ±0,05dBm

• Boa planicidade de potência: ≤±0,3dB

• Taxa de supressão de modo lateral alto: >35dB (ATLS4) / >40dB (HTLS4)

• Ruído de baixa intensidade relativa: <-135dB/Hz

• Largura de linha estreita: <5 MHz (ATLS4) / ~1 MHz típico (HTLS4), estático

• Saída de conector de fibra FC/APC padrão

• Fator de formato do módulo compacto: 134x104x21mm

• Fonte de 5 Vcc, consumo de energia típico <5 W

• Ampla faixa de temperatura operacional: -20°C a +65°C

Módulo de laser ajustável de banda C para aplicações típicas

• Sistemas de demodulação e interrogação de rede de Bragg de fibra (FBG)

• Teste e caracterização de dispositivos ópticos passivos (perda de inserção, perda de retorno, resposta de filtro)

• Testes de componente DWDM e multiplexador por divisão de comprimento de onda

• Sistemas de detecção de fibra óptica para medição de temperatura, deformação e vibração

• Monitoramento da integridade estrutural de pontes, túneis, dutos e pás de turbinas eólicas

• Fontes de laser sintonizáveis ​​para medição e análise de espectro óptico

• Pesquisa e desenvolvimento em laboratórios de fotônica e comunicação óptica

• Integração OEM em equipamentos ópticos de teste e medição

Especificações do produto - Módulo de laser ajustável de banda C

Especificações ópticas e de comprimento de onda

Especificações Mecânicas e Elétricas

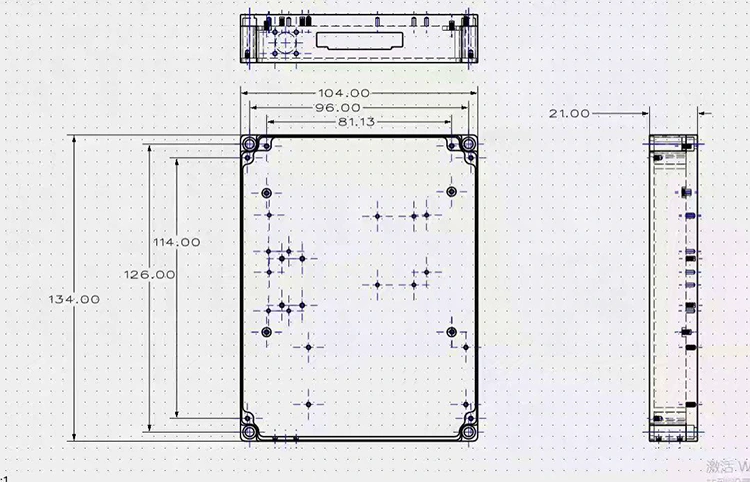

Dimensões do pacote - Módulo de laser ajustável de banda C

Dimensões do módulo: 134 mm (C) × 104 mm (L) × 21 mm (A)

Informações sobre pedidos - Módulo de laser ajustável em banda C

Nomenclatura do Modelo

Banda XTLS4-C

Exemplos: Banda ATLS4-C, Banda HTLS4-C

Perguntas frequentes (FAQ) -Módulo de laser ajustável de banda C

P: Qual é a diferença entre os modelos ATLS4 e HTLS4?

R: O ATLS4 e o HTLS4 compartilham o mesmo pacote mecânico, interface elétrica e saída de fibra, mas diferem na velocidade de ajuste, tamanho do passo e desempenho de largura de linha.

A versão padrão ATLS4 fornece um tamanho de passo de comprimento de onda de 22h, tempo de comutação de comprimento de onda de etapa única ≤100 µs, velocidade de varredura >40 nm/s (passo de 22h) e uma largura de linha estreita de <5 MHz, tornando-o ideal para medições espectrais de alta resolução e caracterização óptica de precisão.

A versão de alta velocidadeHTLS4 fornece tempo de comutação de comprimento de onda de passo único ≤1 µs e velocidade de varredura >1000 nm/s com resolução de passo de comprimento de onda de 20 pm, tornando-o ideal para interrogação rápida de FBG, detecção dinâmica de fibra e testes de componentes ópticos de alto rendimento.

Selecione o modelo com base nos requisitos da sua aplicação para velocidade de varredura, resolução de comprimento de onda e relação sinal-ruído.

P: Esta fonte de laser ajustável pode ser usada para sistemas de interrogação FBG?

R: Sim. Os módulos de laser sintonizáveis ​​ATLS4 e HTLS4 são amplamente adequados para sistemas de interrogação FBG. Sua capacidade precisa de ajuste de comprimento de onda, alta resolução de comprimento de onda e saída óptica estável permitem o rastreamento preciso das mudanças de comprimento de onda FBG causadas por mudanças de temperatura, deformação e vibração. O ATLS4 é otimizado para análise espectral de alta resolução, enquanto o HTLS4 fornece capacidade de varredura de alta velocidade para detecção dinâmica de FBG e medições de alto rendimento.

P: Qual é a potência de saída e o nivelamento da potência?

R: Ambos os modelos fornecem potência de saída> 10dBm em toda a faixa de ajuste, com estabilidade de potência de ± 0,05 dBm e nivelamento de potência de ≤ ± 0,3 dB. O circuito de controle de potência integrado mantém uma potência de saída consistente à medida que o comprimento de onda é ajustado, reduzindo erros de medição causados ​​pela variação de potência.

P: Qual é a quantidade mínima de pedido (MOQ)?

R: O MOQ é de 1 unidade. Apoiamos quantidades flexíveis de pedidos, desde unidades individuais para pesquisa e desenvolvimento e prototipagem até produção em volume para integração OEM. Entre em contato com nossa equipe de vendas para obter preços específicos na quantidade necessária.

Módulo de laser ajustável de banda C de folha de dados

Módulo de laser ajustável de banda ATLS4-C

Módulo de laser ajustável de banda HTLS4-C

Módulo de laser ajustável de banda C com prazo de entrega

• Produção padrão: 1 a 2 semanas

• Pedidos em grande volume: entre em contato conosco para saber o cronograma de produção

• Pedidos personalizados: 3 a 4 semanas

• Envio internacional: aproximadamente 5 dias úteis (DHL/UPS/FedEx Express)

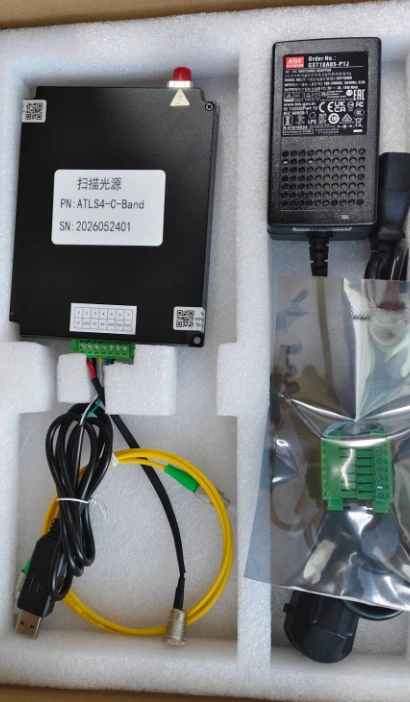

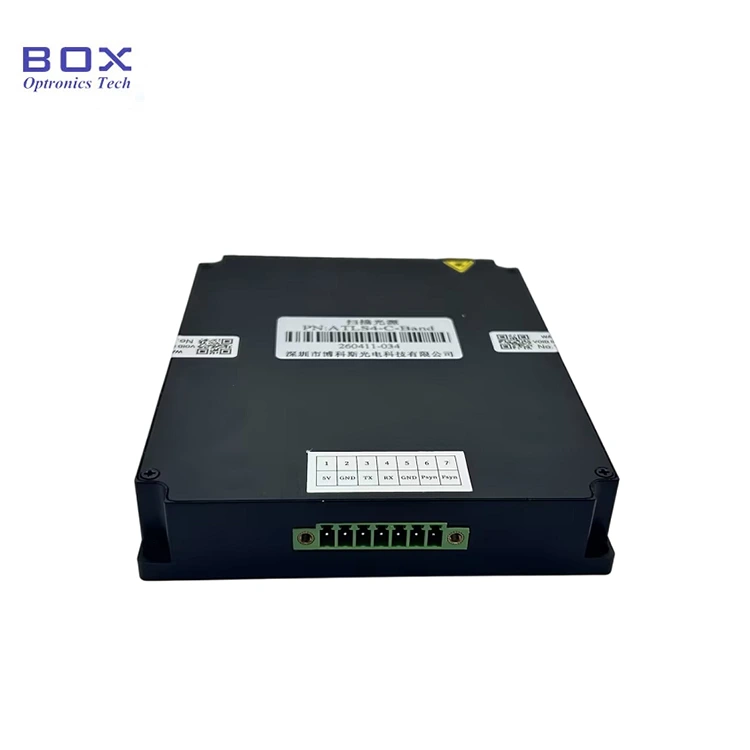

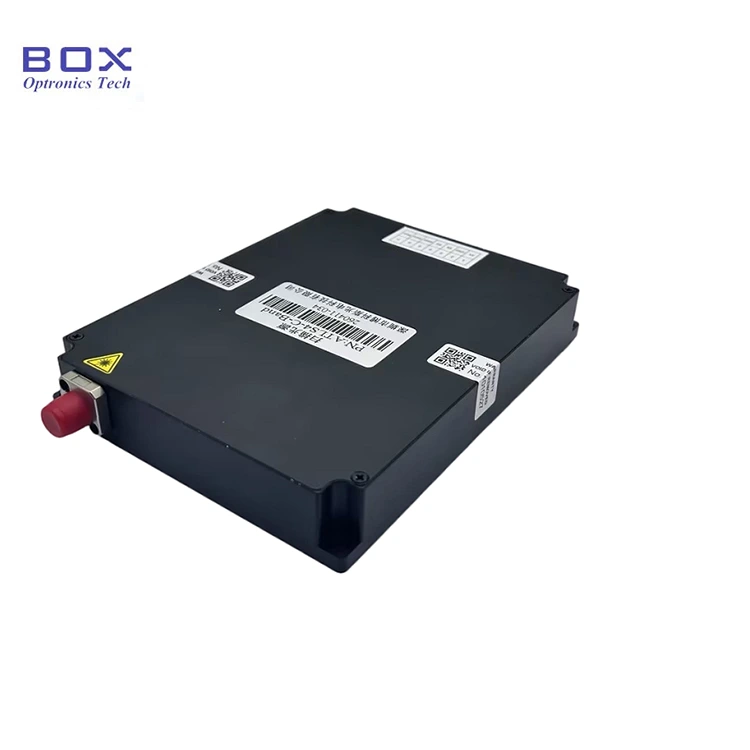

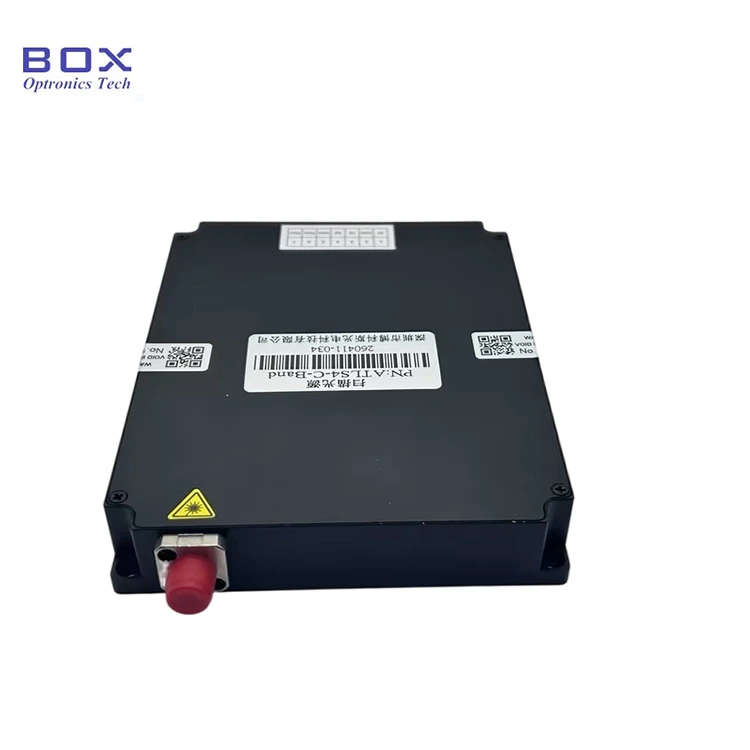

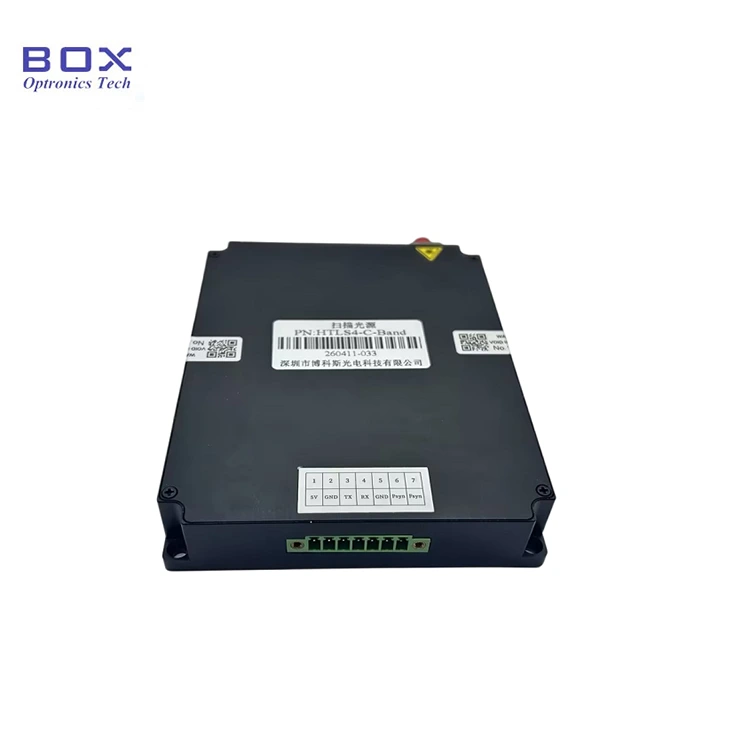

Foto do produto real - Módulo de laser ajustável de banda C
