Isolador óptico de alta potência 1064nm

Visão geral do produto - Isolador óptico de alta potência de 1064nm

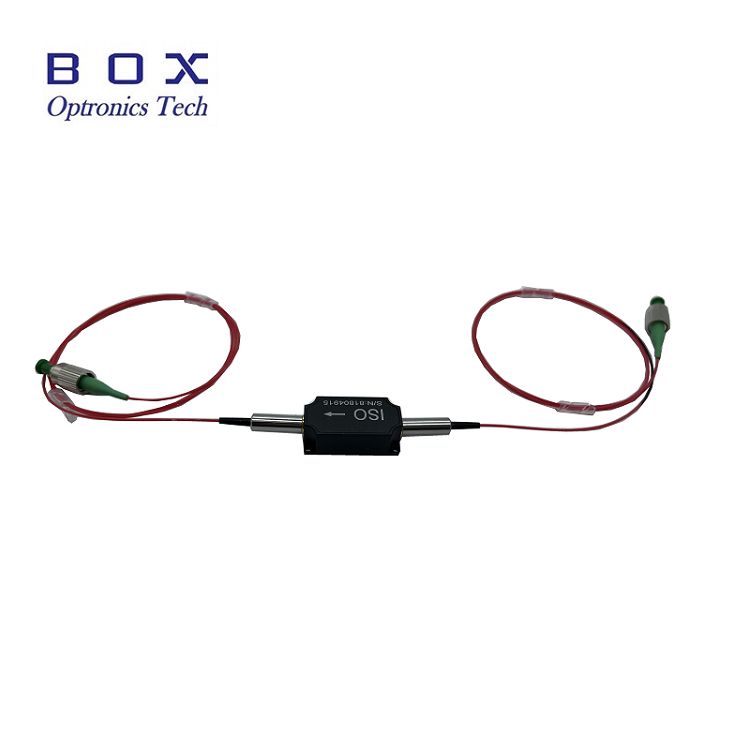

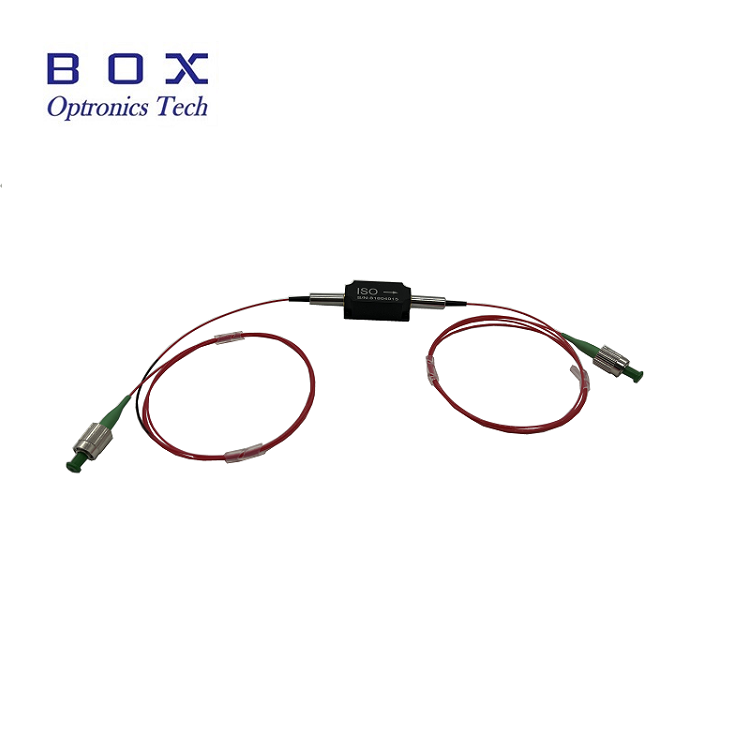

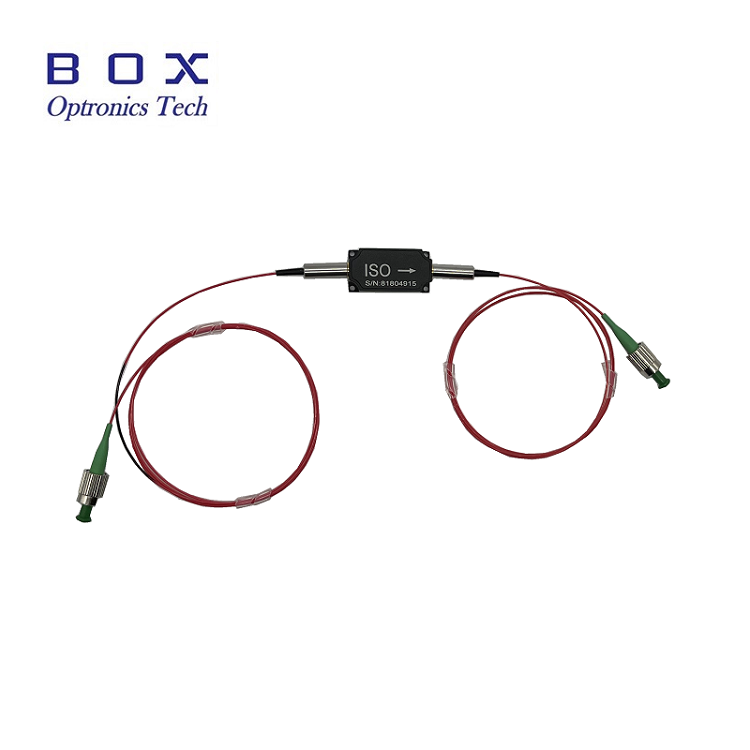

A Box Optronics fornece o isolador óptico de alta potência de 1064 nm, um componente óptico passivo de alto desempenho projetado para proteger fontes de laser, lasers de sementes e amplificadores ópticos contra feedback óptico prejudicial causado por luz refletida e retroespalhada. Com base no efeito de rotação de Faraday, este isolador permite a transmissão de luz não recíproca, permitindo que a luz passe na direção direta com baixa perda enquanto bloqueia a luz na direção reversa com alto isolamento.

Apresentando perda de inserção típica, alto isolamento e alta taxa de extinção, este isolador de 1064 nm é otimizado para sistemas amplificadores e laser de fibra de alta potência. Ele suporta potência média de até 10 W e potência de pico de até 10 kW para operação de pulso ns, tornando-o adequado para aplicações industriais e científicas exigentes.

Principais recursos - Isolador óptico de alta potência de 1064nm

• Alto isolamento: isolamento de pico típico de 30 dB, mínimo de 25 dB

• Baixa perda de inserção

• Alta perda de retorno

• Baixa perda dependente de polarização (PDL)

• Alta potência: até 10 W de potência média

• Design de embalagem compacto e robusto: 58×28×26mm

• Disponível em versões PM (manutenção de polarização) e não PM

• Várias opções de comprimento de onda: 980 nm, 1030 nm, 1064 nm

Aplicações típicas-Isolador óptico de alta potência de 1064nm

• Sistemas de laser de fibra e lasers de fibra MOPA

• Amplificadores de fibra

• Instrumentos ópticos de teste e medição

• Sistemas de detecção de fibra óptica

• Proteção de laser de sementes em cadeias de amplificadores

• Sistemas de laser de fibra de alta potência

• Laboratórios de pesquisa e desenvolvimento

• Sistemas industriais de processamento a laser

Especificações técnicas - Isolador óptico de alta potência 1064nm

Especificações ópticas (T=25°C)

Especificações Mecânicas e Ambientais

Detalhes do produto-Isolador óptico de alta potência de 1064nm

O que é um isolador óptico?

Um isolador óptico, também conhecido como isolador Faraday, é um dispositivo óptico passivo de duas portas que permite a transmissão preferencial em uma direção enquanto fornece alto isolamento na direção reversa. É um componente essencial em sistemas de laser e fibra óptica para proteger fontes de laser e amplificadores ópticos do feedback óptico causado pela luz refletida e retroespalhada.

Os isoladores ópticos são baseados no efeito Faraday, que utiliza um material magneto-óptico que gira a polarização da luz que passa por ele quando submetida a um campo magnético. Combinada com polarizadores, esta rotação de polarização permite a transmissão óptica direta e alto isolamento da luz de propagação reversa.

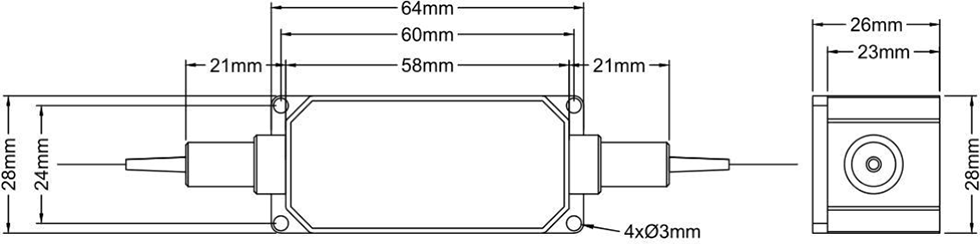

Dimensões do pacote

O isolador óptico de alta potência de 1064 nm é embalado em um invólucro compacto e robusto com as seguintes dimensões (unidade: mm):

• Tamanho do pacote: 58 × 28 × 26 mm (C×L×A)

• Configuração de 2 portas com tranças de fibra

• 4 furos de montagem (Ø3mm) para instalação segura

• Projetado para alta confiabilidade e estabilidade térmica

Por que escolher a Box Optronics?

• Rigoroso controle de qualidade com 100% de testes antes do envio

• Preços competitivos com capacidade estável de entrega em massa

• Opções flexíveis de personalização para comprimento de onda, energia, fibra e conectores

• Testes de amostra disponíveis para avaliação

• Envio global com entrega expressa DHL, UPS e FedEx

• Versões PM e não PM disponíveis

• Várias opções de classificação de potência: 500 mW a 10 W

• Ampla cobertura de comprimento de onda: 980 nm, 1030 nm, 1064 nm

• Fornecimento confiável de longo prazo para quantidades de produção

Informações para pedidos - Isolador óptico de alta potência de 1064nm

Nomenclatura do Modelo

HPMIS - XXXX - X - X - X - X - X - XX

Exemplo: HPMIS - 1064 - F - 1 - 1 - 1 - 0 - 10

Isolador PM de alta potência de 1064nm, funcionamento de eixo lento, eixo rápido bloqueado, fibra PM Panda, tubo solto de 900μm, comprimento de fibra de 1m, pacote de 58x28x26mm, potência de manuseio de 10W

Exemplo: HPIS - 1064 - N - 0 - 1 - 1 - 0 - 05

Isolador de alta potência de 1064nm (não PM), fibra Hi1060, tubo solto de 900μm, comprimento de fibra de 1m, pacote de 58x28x26mm, potência de manuseio de 5W

Opções de personalização disponíveis

• Comprimento de onda central: 980 nm, 1030 nm, 1064 nm, outros comprimentos de onda disponíveis mediante solicitação

• Potência nominal: 500 mW, 1 W, 2 W, 5 W, 10 W, potência superior disponível para projetos personalizados

• Tipo de polarização: PM (manutenção de polarização) ou não PM (modo único padrão)

• Configuração do eixo PM: eixo lento funcionando, ambos os eixos funcionando

• Tipo de fibra: fibra PM Panda, Hi1060, outras fibras especiais

• Comprimento da fibra: 0,5 m, 0,8 m, 1 m, 1,5 m, 2 m (comprimentos personalizados disponíveis)

• Tipo pigtail: fibra nua de 250 μm, tubo solto de 900 μm, tubo solto de 3,0 mm

• Tamanho do pacote: padrão 58x28x26mm ou dimensões personalizadas do pacote

• Versões com maior isolamento disponíveis para aplicações exigentes

Para requisitos personalizados, entre em contato com nossa equipe de vendas com suas especificações.

Folha de dados e relatório de teste-1064nm isolador óptico de alta potência

Cada unidade é enviada com um relatório de teste abrangente que documenta os parâmetros de desempenho medidos. O arquivo PDF da folha de dados contém especificações detalhadas.

• Relatório de teste individual incluído com cada unidade

Ficha de dados

Termos de cotação e pagamento

Termos de cotação

• EXW

• DAP

• FOB

• Outros termos: entre em contato conosco para discutir.

Condições de pagamento

• PayPal: pagamento rápido e seguro para amostras e pedidos pequenos

• T/T (transferência bancária): método de pagamento padrão para pedidos de produção normais

• Alibaba Trade Assurance: proteção segura de pedidos para transações on-line com garantia do comprador

• Cartão de crédito: PayPal  e Alibaba estão disponíveis

• Condições de pagamento flexíveis: negociáveis

Tempo de espera

• Produção padrão: cerca de 10 a 15 dias úteis

• Configurações personalizadas: 15 a 20 dias úteis

• Pedidos de grande volume: entre em contato para saber o cronograma de produção

• Envio internacional: cerca de 3 a 5 dias úteis (DHL/UPS/FedEx Express)

• Serviço rápido: disponível mediante solicitação

Notas de operação e manuseio-Isolador óptico de alta potência 1064nm

Proteção ESD

Embora os isoladores ópticos sejam dispositivos passivos, é necessário um manuseio adequado para manter o desempenho e a confiabilidade.

• Trabalhe em uma superfície limpa e livre de poeira

• Evite tocar diretamente nas extremidades da fibra

• Mantenha tampas contra poeira nos conectores quando não estiverem em uso

• Use proteção ESD adequada durante o manuseio e instalação

• Manuseie com cuidado para evitar danificar os rabichos de fibra

Manuseio de Fibra

• Evite flexão excessiva da fibra

• Não puxe nem torça os rabichos de fibra

• Limpe os conectores de fibra antes da conexão usando ferramentas de limpeza adequadas

• Sempre use tampas contra poeira quando o conector não estiver em uso

• Inspecione a face final da fibra quanto a danos antes de usar

• Não exceda a carga de tração máxima (5N)

Considerações sobre manuseio de energia

• Garantir que a potência de entrada não exceda o máximo nominal

• Use monitoramento de energia adequado para evitar sobrecarga

• Permitir a dissipação de calor adequada em altos níveis de potência

• Montar em um dissipador de calor para operação contínua de alta potência

Instalação e montagem

• Monte o isolador com segurança usando os quatro orifícios de montagem

• Garantir o alinhamento adequado para minimizar perdas adicionais

• Permita espaço suficiente para o raio de curvatura da fibra

• Operar dentro da faixa de temperatura especificada para confiabilidade

• Evite estresse mecânico nas tranças de fibra

• Garantir a orientação adequada da porta para a direção correta do sinal

• Verifique a direção de avanço/reverso antes da instalação

Garantia de Qualidade

A Box Optronics está comprometida em fornecer componentes ópticos de alta qualidade com desempenho confiável. Todos os nossos isoladores ópticos de alta potência passam por testes rigorosos e controle de qualidade antes do envio.

Garantia

• garantia limitada de 12 meses a partir da data de envio

• A garantia cobre defeitos de materiais e de fabricação

• Reparo ou substituição gratuita de unidades defeituosas sob garantia

• A garantia não cobre danos causados ​​por uso indevido, manuseio incorreto ou modificação não autorizada
