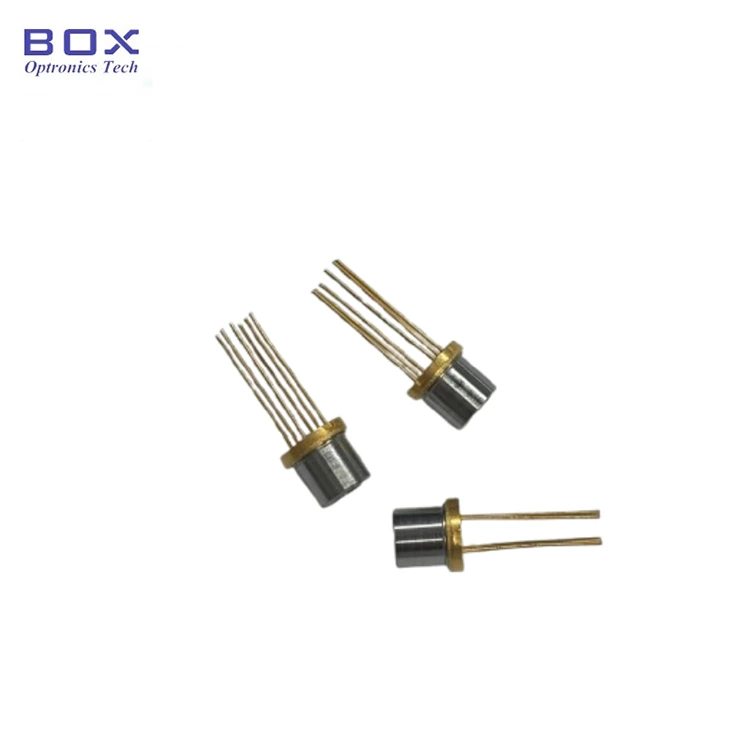

Diodo laser DFB 1392nm TO-CAN

Visão geral do produto -Diodo laser DFB de 1392nm TO-CAN

O diodo laser DFB TO-CAN de 1392 nm (modelo: BLD-D1392.5TO60-AL) da Box Optronics apresenta um comprimento de onda central de 1392,5 nm (1391,5–1393,5 nm) e saída óptica de 5 mW através de uma lente asférica com uma distância focal de 7,5 mm. Projetado para acoplamento óptico em espaço livre, este diodo laser DFB de 1392 nm é adequado para acoplamento de células de gás, análise de gás e integração de sistema de detecção óptica.

O TEC e o termistor integrados suportam controle de temperatura para estabilização de comprimento de onda. Um pacote de metal hermético TO60 com configuração de 6 pinos fornece um formato compacto e robusto para analisadores de gás e instrumentos de detecção óptica industrial.

Principais recursos -Diodo laser DFB de 1392nm TO-CAN

· Comprimento de onda central: 1.392,5 nm (faixa de 1.391,5–1.393,5 nm), +/- 1 nm de alta precisão de comprimento de onda

· Alta potência de saída óptica: mínimo de 5mW

· Limite baixo de corrente

· Resfriador termoelétrico integrado (TEC), termistor

· Pacote hermético compacto TO60 com saída de lente asférica

Aplicações típicas-1392nm DFB Laser Diode TO-CAN

· Detecção de vapor de água (H₂O) usando TDLAS

· Espectroscopia de células de gás em espaço livre

· Fontes de laser DFB de 1392 nm para analisadores de gás

· Monitoramento de umidade de processos industriais

· Instrumentos ópticos de detecção e espectroscopia de gases

· Pesquisa fotônica e sistemas de análise de gás OEM

Especificações do produto -Diodo laser DFB de 1392nm TO-CAN

Avaliações Máximas Absolutas

Características Eletro-Ópticas (T = 25°C)

Características TÉCNICAS

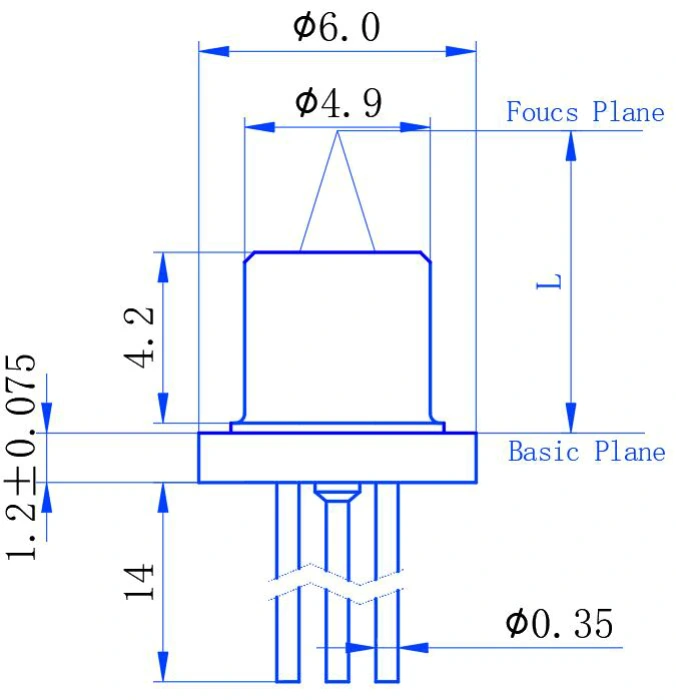

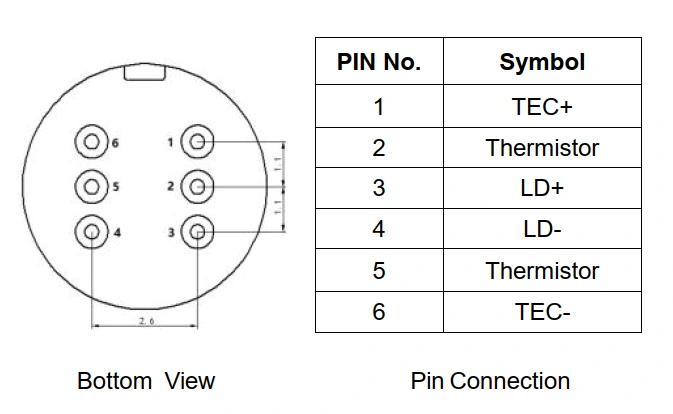

Definição de pacote e pino

Informações para pedidos -Diodo laser DFB de 1392nm TO-CAN

Nomenclatura do Modelo

BLD - D XXXX A XX - X

Exemplo: BLD-D1392.5TO60-AL

Folha de dados -1392nm DFB Laser Diode TO-CAN

Ficha de dados

Perguntas frequentes (FAQ)

P: Que gás pode ser detectado com o laser DFB de 1392 nm?

R: O comprimento de onda de 1392 nm é comumente usado para espectroscopia de absorção de vapor de água (H₂O) e pode ser aplicado à detecção de umidade e vapor de água baseada em TDLAS. A linha de absorção específica e as condições operacionais devem ser avaliadas com base na concentração do gás, no comprimento do caminho óptico e no projeto do sistema. A Box Optronics também oferece diodos laser DFB em outros comprimentos de onda para diferentes requisitos de detecção de gás.

P: Qual é a diferença entre este laser TO60 DFB e um laser DFB com embalagem borboleta?

R: As principais diferenças são o formato do pacote, a interface óptica e o custo.

A versão TO60 apresenta um pacote compacto de lata de metal hermético com TEC integrado, termistor e lente asférica para acoplamento óptico em espaço livre.

Os lasers Butterfly DFB estão normalmente disponíveis com saída de fibra pigtail e podem integrar funções adicionais, como um isolador óptico e um fotodiodo de monitor, dependendo da configuração.

Com seu pacote mais simples e saída óptica em espaço livre, a versão TO60 oferece uma opção mais econômica para detecção de gás e outras aplicações onde o acoplamento de fibra e funções integradas adicionais não são necessários. A escolha depende do método de acoplamento óptico necessário, do tamanho do pacote e da arquitetura do sistema.

P: Como o TEC integrado melhora o desempenho da detecção de gás?

R: O TEC integrado e o termistor de 10kΩ fornecem controle de temperatura para o laser DFB, ajudando a manter condições operacionais estáveis ​​e reduzindo o desvio de comprimento de onda causado por variações de temperatura. O controle de temperatura é importante em sistemas TDLAS porque o comprimento de onda do laser deve permanecer alinhado com o recurso de absorção alvo. As especificações TEC devem ser consideradas juntamente com a faixa de temperatura operacional do laser e os requisitos do sistema completo de detecção de gás.

Produtos Relacionados

· Diodo laser borboleta DFB de 1392nm e 10mW

· Diodo laser borboleta DFB de 760nm e 10mW

· Laser borboleta de 14 pinos DFB de 1512 nm e 10 mW

· Diodo laser DFB de 1574 nm para detecção de CO2

· Fotodiodo PIN InGaAs de área ativa de 1 mm

Notas de operação e manuseio

· Os diodos laser são dispositivos sensíveis a descargas eletrostáticas (ESD). Os procedimentos adequados de proteção contra ESD devem sempre ser seguidos durante o manuseio.

· Os módulos devem ser manuseados da mesma maneira que dispositivos semicondutores comuns para evitar danos eletrostáticos. Para manter e transportar com segurança, os módulos devem ser embalados com material à prova de ESD.

· Para montar os módulos em uma PCB, a bancada, o ferro de solda e o corpo humano devem estar aterrados.

· Armazene os dispositivos não utilizados na temperatura de armazenamento recomendada (-40 °C a +85 °C) em embalagens à prova de descarga eletrostática.

· Não exceda as classificações máximas absolutas especificadas na folha de dados, incluindo corrente direta máxima de 100 mA e tensão direta máxima de 2 V.

· Sempre use um driver de diodo laser com limitação de corrente e proteção contra sobretensão.

· Ative a estabilização de temperatura do TEC antes de aplicar a corrente de acionamento do laser para obter desempenho ideal e estabilidade de comprimento de onda.

· Evite tocar na superfície da lente asférica com os dedos desprotegidos para evitar contaminação. Se for necessária limpeza, use álcool isopropílico (IPA) e um cotonete sem fiapos.

· Temperatura de refluxo da solda: máximo 260°C por 10 segundos. Evite tempo ou temperatura excessivos de soldagem.
