Fonte de laser DFB multicanal

Índice

1. Introdução da fonte laser DFB multicanal

2. Especificações Técnicas

3. Recursos do produto

4. Aplicações Típicas

5. Detalhes do produto

6. Guia de operação segura

7. Informações sobre pedidos

8. Folha de dados e folha de teste

9. Condições de cotação e pagamento

10. Prazo de entrega

11. Notas de Operação e Manutenção

12. Garantia de qualidade e serviço pós-venda

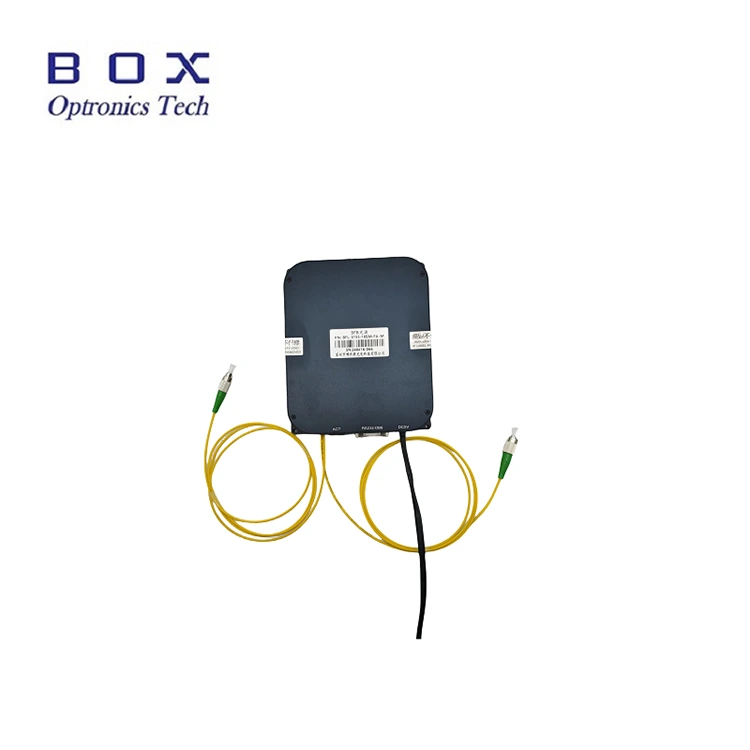

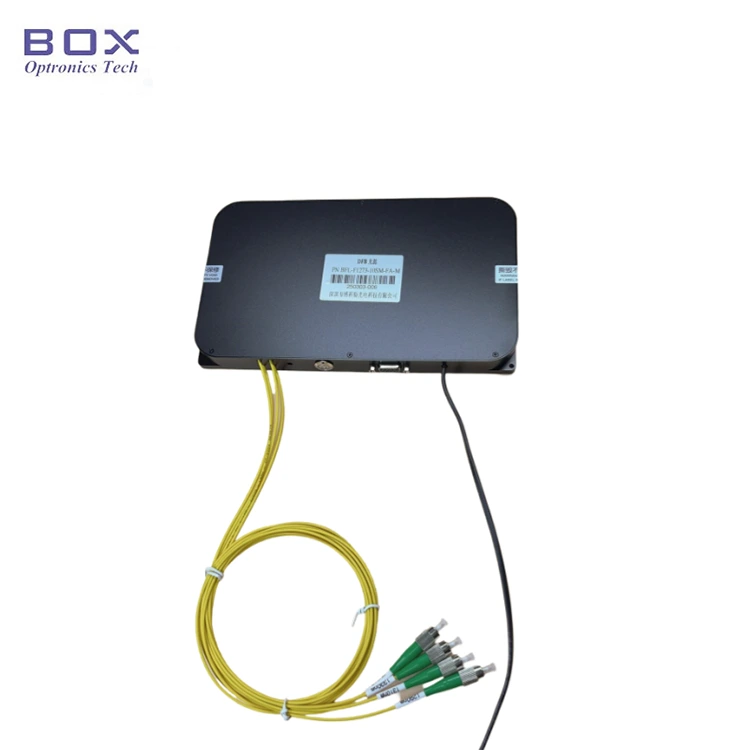

Introdução ao produto - Fonte de laser DFB multicanal

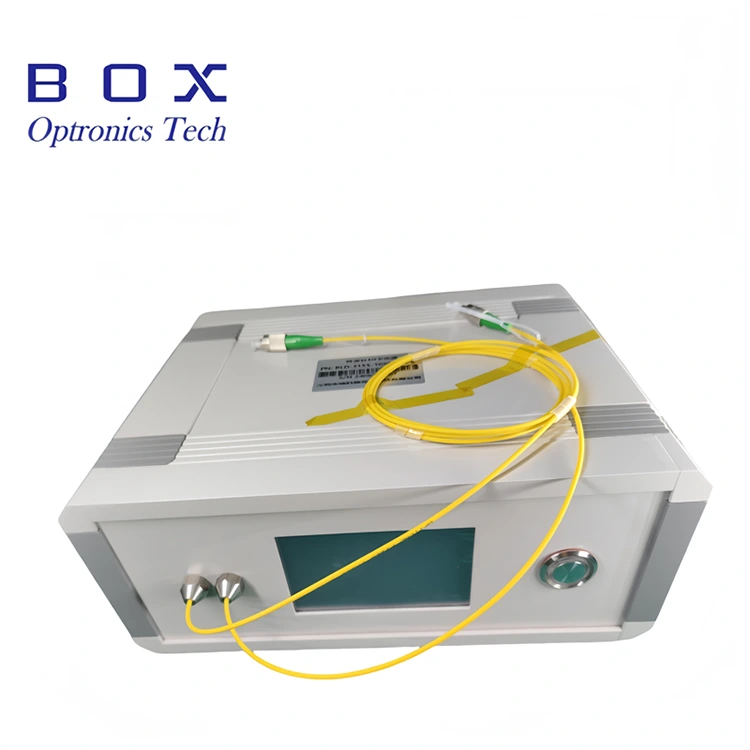

Esta é uma fonte de laser DFB multicanal com comprimentos de onda livremente configuráveis ​​e operação de onda contínua (CW). As opções de comprimento de onda disponíveis incluem CWDM (1270~1650 nm), canais DWDM ITU 18~64, comprimentos de onda LAN-WDM, bem como comprimentos de onda específicos, como 1030 nm e 1064 nm. O produto está disponível em duas configurações: uma unidade de mesa independente ou uma opção modular integrável; equipado com interfaces de comunicação e software de monitoramento. Os usuários podem escolher entre uma potência de saída fixa ou uma configuração com potência ajustável. Esta fonte de laser DFB multicanal suporta operação como fonte de luz de canal único ou saída simultânea em vários canais.

Especificações do produto - Fonte de laser DFB multicanal

Características do produto - Fonte de laser DFB multicanal

● Comprimentos de onda e potências de saída personalizáveis;

● 2~16 canais disponíveis;

● Potência de saída fixa ou ajustável;

● Alta estabilidade de saída, tamanho pequeno e inicialização rápida.

Aplicações de produtos - Fonte de laser DFB multicanal

● WDM, AWG, perda diferencial de dispositivo PLC, detecção de perda de retorno;

● OCT oftálmica;

● Calibração de dispositivos de fibra e sistemas de teste de componentes passivos.

Detalhes do produto - Fonte de laser DFB multicanal

● Comprimentos de onda disponíveis (nm):

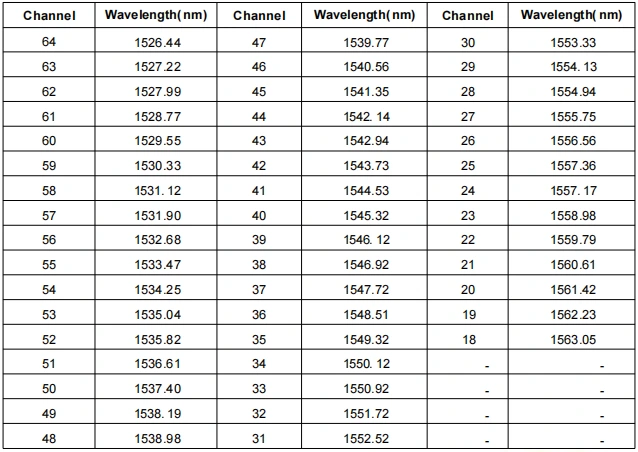

● Canal ITU 18~64 comprimentos de onda (mm):

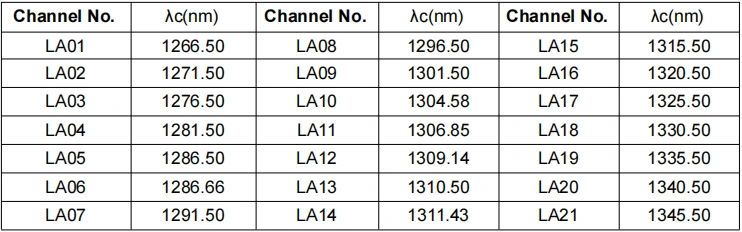

● Comprimentos de onda LAN-WDM (mm):

Etapas de operação - Fonte de laser DFB multicanal

Passo 1. Desembalagem: Antes da montagem, verifique se todos os acessórios estão completos.

Etapa 2. Fonte de alimentação: Conectada a uma fonte de alimentação comutada CC ou a uma fonte de alimentação regulada que atenda aos seus requisitos de fonte de alimentação. Use apenas o adaptador de alimentação original compatível (DC5V ou DC12V). Adaptadores de energia inadequados podem danificar a fonte de luz. (Adaptador de energia fornecido de acordo com os padrões de voltagem locais.)

Etapa 3. Conectando a fibra de saída: Abra a tampa contra poeira no conector ou flange da fibra, verifique a face final da fibra e conecte a fibra ou emende a fibra ao dispositivo ou medidor de energia a ser testado após confirmar que não há poluição e danos.

Configuração 4. Conecte-se ao computador host: use o cabo de dados USB-RS485 DB9 para conectar a fonte de laser DFB multicanal e o computador; o computador deve primeiro instalar um driver de porta serial dedicado para identificar o cabo de dados da porta serial, caso contrário, o software do computador host e o módulo de fonte de luz não poderão ser conectados e comunicados corretamente. Por favor, pergunte à Box Optronics sobre o driver.

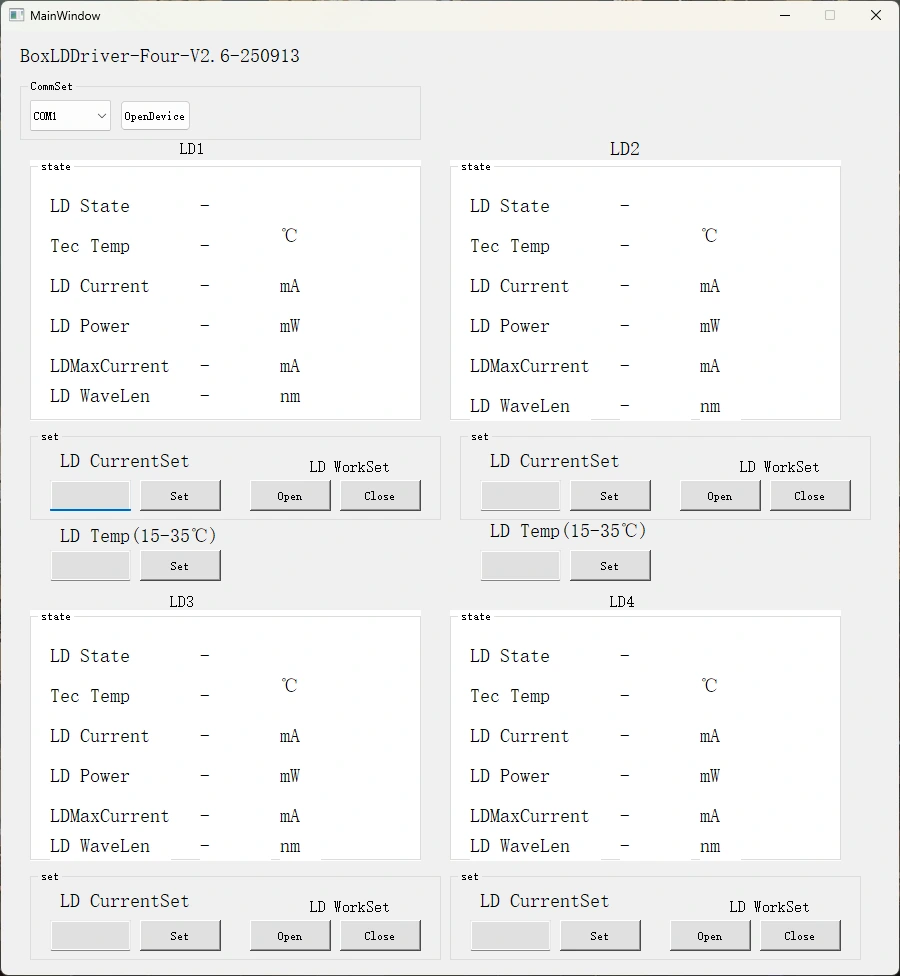

Etapa 5. Software de controle: Box Optronics fornece o comando serial ou software de PC para controlar a corrente LD e a temperatura LD da fonte de laser DFB multicanal. Escolha a porta correta, defina a corrente e a temperatura e clique no botão abrir. (Para evitar danos, aumente lentamente a corrente do inversor na operação inicial. Não aplique corrente total imediatamente.)

Folha de dados e folha de teste

Ficha de dados

Folha de teste
