Visão geral do produto - medidor de potência óptica

O medidor de potência óptica da Box Optronics é um instrumento de medição optoeletrônico de alto desempenho projetado para detecção e análise precisas de potência óptica. Construídos com base em detectores de fotodiodo de silício (Si) e arsenieto de índio e gálio (InGaAs) de alta qualidade, nossos medidores de potência fornecem medições precisas e confiáveis ​​nas faixas espectrais ultravioleta, visível, infravermelho próximo e infravermelho médio.

A série inclui modelos multicanais de bancada (PM-MC-4-B5) para testes de laboratório e produção, e modelos portáteis compactos de canal único (PM-SC-1-HD) para testes de campo e calibração no local. Todas as unidades apresentam interfaces intuitivas de tela sensível ao toque, análise estatística em tempo real (corrente, mínimo, máximo, média, pico a pico, desvio padrão) e conectividade USB para aquisição e análise de dados baseada em PC. Com cabeçotes detectores intercambiáveis ​​que suportam diferentes bandas de comprimento de onda e faixas de potência, designs de esferas de integração opcionais para coleta uniforme de feixes e acessórios flexíveis de acoplamento de fibra (adaptador de fibra nua e adaptador de fibra FC), nossos medidores de potência óptica podem ser configurados para atender aos requisitos específicos.

Principais recursos - Medidor de potência óptica

● Alta resolução de medição: 0,001dB para leituras precisas de potência

● Ampla faixa de potência: 1nW~10mW ou 10uW~10W

● Ampla cobertura de comprimento de onda: 400~1100nm (Si), 900~1650nm (InGaAs), 1100~2200nm (InGaAs)

● Vários formatos: configurações de bancada (4 canais) e portátil (1 canal) disponíveis

● Análise estatística de potência integrada: valor atual, mínimo, máximo, média, pico a pico, desvio padrão

● Intervalo de amostragem de dados configurável: 0,1s a 1s

● Interface de usuário intuitiva com tela sensível ao toque e exibição em tempo real

● Conectividade USB com software host para registro de dados e análise gráfica

● Saída de tensão analógica (0~2,5V) via BNC/SMA

● Compatível com acessórios de adaptador de fibra nua (BFA) e adaptador de fibra FC (FCA)

● Design compacto e robusto adequado para ambientes laboratoriais e industriais

● Incerteza de medição: ±5%

Aplicações Típicas - Medidor de Potência Óptica

● Teste e caracterização de componentes ópticos (diodos laser, fibras, amplificadores, isoladores)

● Verificação da potência do laser e monitoramento de estabilidade

● Alinhamento do sistema de fibra óptica e medição de perdas

● Laboratórios de pesquisa e desenvolvimento em fotônica e optoeletrônica

● Controle e testes de qualidade da linha de produção de laser industrial

● Calibração e validação de sensores ópticos

● Teste de componentes de telecomunicações (CWDM, DWDM, transceptores)

● Laboratórios ópticos educacionais e universitários

● Serviço de campo e calibração de equipamentos no local

Especificações Técnicas - Medidor de Potência Óptica

Especificações do Detector (T=25°C)

Especificações da unidade hospedeira

Especificações de acessórios

Detalhes do produto - medidor de potência óptica

O que é um medidor de potência óptica?

Um medidor de potência óptica é um instrumento optoeletrônico de precisão projetado para medir a potência de sinais ópticos, normalmente de lasers, diodos emissores de luz (LEDs) ou sistemas de transmissão de fibra óptica.

Ele consiste em dois componentes principais: um cabeçote sensor fotodiodo calibrado que converte a potência óptica de entrada em corrente elétrica e uma unidade de exibição/processamento que amplifica, digitaliza e exibe o valor de potência medido em unidades como watts (W), miliwatts (mW) ou decibéis relativos a 1mW (dBm).

Os medidores de potência óptica são ferramentas fundamentais em pesquisa fotônica, comunicações de fibra óptica, fabricação de laser e controle de qualidade. Eles são usados ​​para caracterização de saída de laser, medição de perda de inserção de fibra, potência de saída de amplificador óptico e medição de ganho e verificação de orçamento de energia em nível de sistema.

A escolha do material do detector (silício para visível/NIR, InGaAs para NIR/SWIR) determina a faixa de comprimento de onda e a sensibilidade do instrumento.

Visão geral da série de produtos

A Box Optronics oferece uma plataforma modular de medidor de potência óptica com cabeçotes detectores intercambiáveis ​​e duas opções de unidade host, permitindo que os clientes configurem um sistema otimizado para seus requisitos de medição específicos:

Cabeças detectoras

• PMS-4011-2040: Detector de fotodiodo de silício com esfera integradora, cobrindo 400~1100nm com faixa de potência de -20~+40dBm (10μW~10W). Ideal para medições de potência de laser visível e infravermelho próximo.

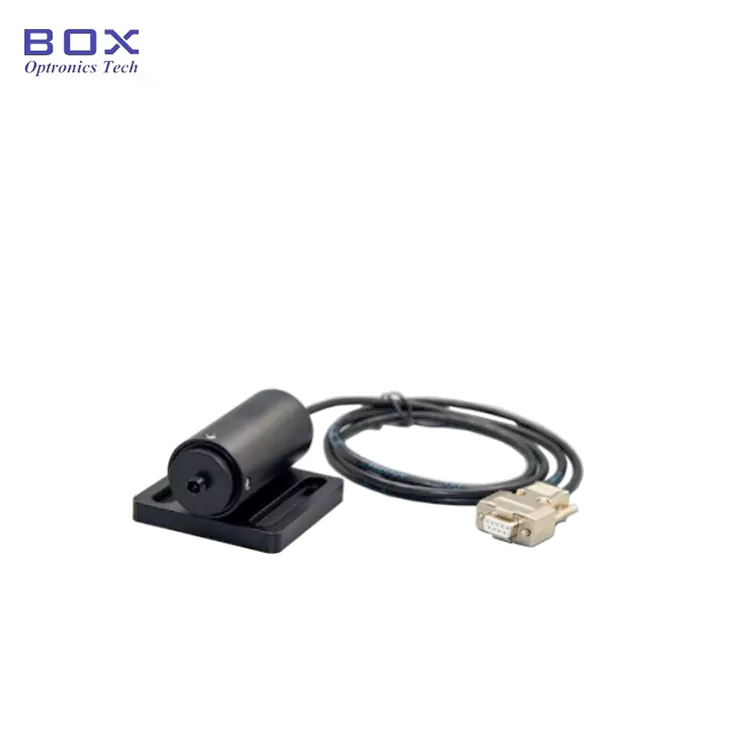

• PMS-9016-6010: Detector de fotodiodo InGaAs (sem esfera integradora), cobrindo 900~1650nm com uma faixa estendida de baixa potência de -60~+10dBm (1nW~10mW). Otimizado para medições de banda de telecomunicações de alta sensibilidade.

• PMS-9016-2043: Detector de fotodiodo InGaAs com esfera integradora, cobrindo 900~1650nm com uma ampla faixa de potência de -20~+43dBm (10μW~20W). Adequado para testes de telecomunicações e comunicação de dados de uso geral.

• PMS-1122-2040: Detector de fotodiodo InGaAs de comprimento de onda estendido com esfera integradora, cobrindo 1100~2200nm com uma faixa de potência de -20~+40dBm (10μW~10W). Projetado para aplicações de infravermelho de ondas curtas (SWIR).

Unidades hospedeiras

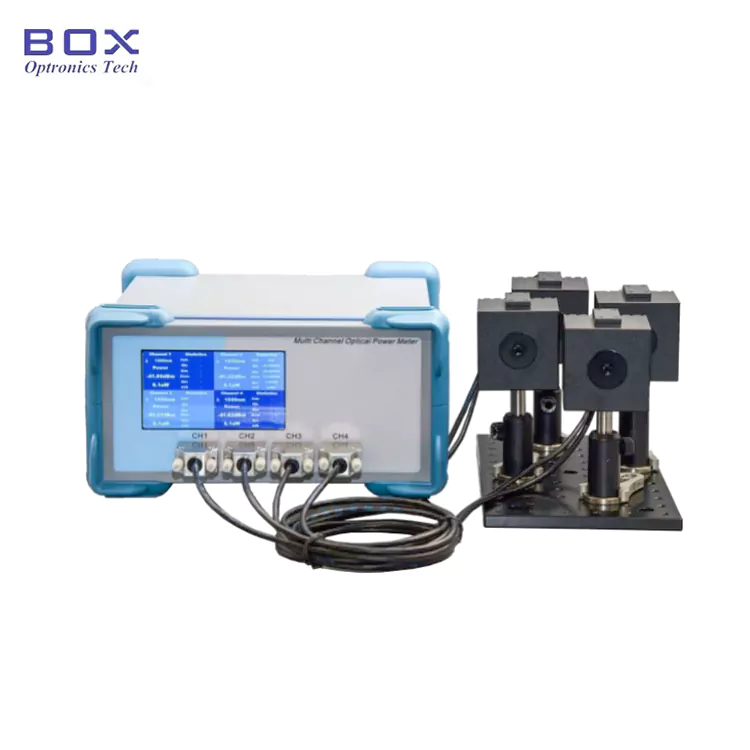

• PM-MC-4-B5 (Multicanal de Bancada): Unidade de bancada de quatro canais com grande tela sensível ao toque, suportando medição simultânea de até quatro canais de detector. Ideal para configurações de laboratório, estações de testes de produção e aplicações que exigem monitoramento multiponto.

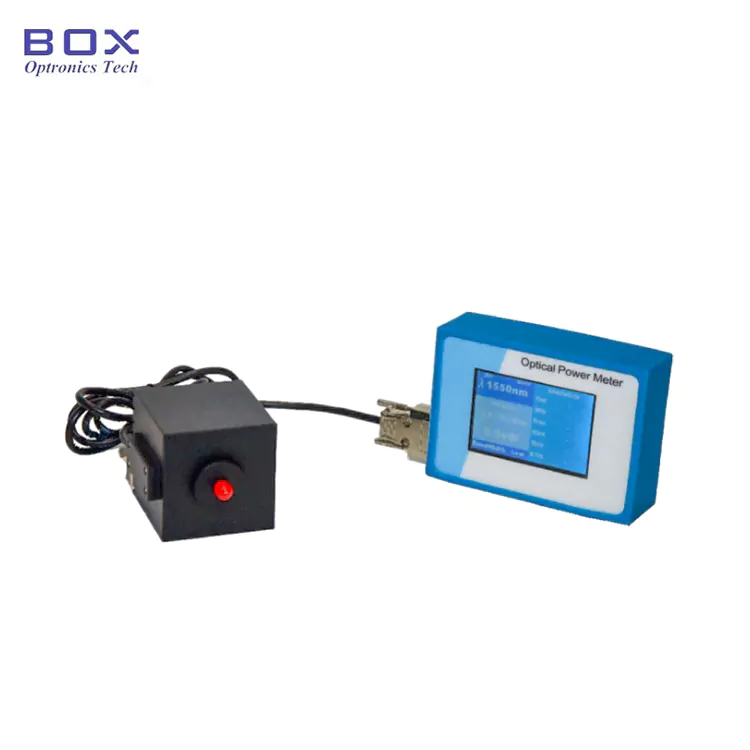

• PM-SC-1-HD (Portátil Monocanal): Unidade portátil compacta de canal único com interface touch-screen, projetada para portabilidade e uso em campo. Perfeito para calibração no local, serviço de campo e aplicações de teste móvel.

Informações sobre pedidos - Medidor de potência óptica

Nomenclatura do Modelo

Convenção de nomenclatura de unidade hospedeira

PM - XX - X - XX

Exemplo: PM-MC-4-B5

Convenção de nomenclatura de detectores

TPM - XXXX - XXXX - XX

Exemplo: PMS-9016-2040-FC

Folha de dados e medidor de potência óptica de software

Ficha de dados

· Controle remoto via interface USB. Link para download do software para PC incluído na compra.

Termos de cotação e pagamento

Termos de cotação

· EXW

· DAP

· FOB

· Outros termos: entre em contato conosco para discutir.

Condições de pagamento

· PayPal: Pagamento rápido e seguro para amostras e pedidos pequenos

· T/T (transferência bancária): método de pagamento padrão para pedidos de produção normais

· Alibaba Trade Assurance: proteção segura de pedidos para transações on-line com garantia do comprador

· Cartão de crédito: disponível nas plataformas PayPal e Alibaba

· Condições de pagamento flexíveis: negociáveis

Tempo de espera

· Unidades padrão (modelos em estoque): 3 a 5 dias úteis

· Produção padrão: 10 a 15 dias úteis

· Pedidos em grande volume: entre em contato para saber o cronograma de produção

· Envio internacional: aproximadamente 5 dias úteis (DHL/UPS/FedEx Express)

· Serviço rápido: disponível mediante solicitação

Notas de operação e manuseio do medidor de potência óptica

Precauções de segurança

· Nunca olhe diretamente para um feixe de laser ativo ou porta de saída óptica

· Sempre siga os protocolos de segurança de laser apropriados e use óculos de segurança de laser apropriados

· Não exceda a potência nominal máxima para o modelo de detector em uso

· Desconecte a energia antes de limpar ou fazer manutenção na unidade

· Use apenas a fonte de alimentação especificada para evitar danos ao instrumento

Cuidados e manutenção do detector

· Mantenha a abertura do detector limpa e livre de poeira, óleo e detritos

· Use lenços limpos e sem fiapos e uma solução de limpeza óptica apropriada ao limpar a superfície do detector

· Sempre substitua as tampas de proteção do detector quando não estiver em uso

· Evite tocar na superfície do detector ativo com os dedos ou ferramentas

· Limpe os conectores de fibra antes da inserção usando ferramentas de limpeza adequadas

· Evite deixar cair ou submeter o detector a choques mecânicos

· Armazene em um ambiente limpo e seco quando não estiver em uso

· Recalibração periódica recomendada anualmente

Garantia de Qualidade

A Box Optronics está comprometida em fornecer instrumentos ópticos de teste e medição de alta qualidade com desempenho confiável e consistente. Todos os nossos medidores de potência óptica passam por rigorosos testes, calibração e procedimentos de controle de qualidade antes do envio.

Garantia

· Garantia limitada de 12 meses a partir da data de entrega

· A garantia cobre defeitos de materiais e de fabricação

· Reparo ou substituição gratuita de unidades defeituosas sob garantia

· A garantia não cobre danos causados ​​por uso indevido, manuseio incorreto, modificação não autorizada ou desgaste normal de peças consumíveis
