1. Introdução da fonte de luz de banda larga SLD 1310nm
2. Especificações do produto
3. Recursos do produto
4. Aplicações Típicas
5. Detalhes do produto
6. Informações sobre pedidos
7. Folha de dados e folha de teste
8. Condições de cotação e pagamento
9. Guia de operação
10. Notas de Operação e Manutenção
11. Garantia de qualidade e serviço pós-venda

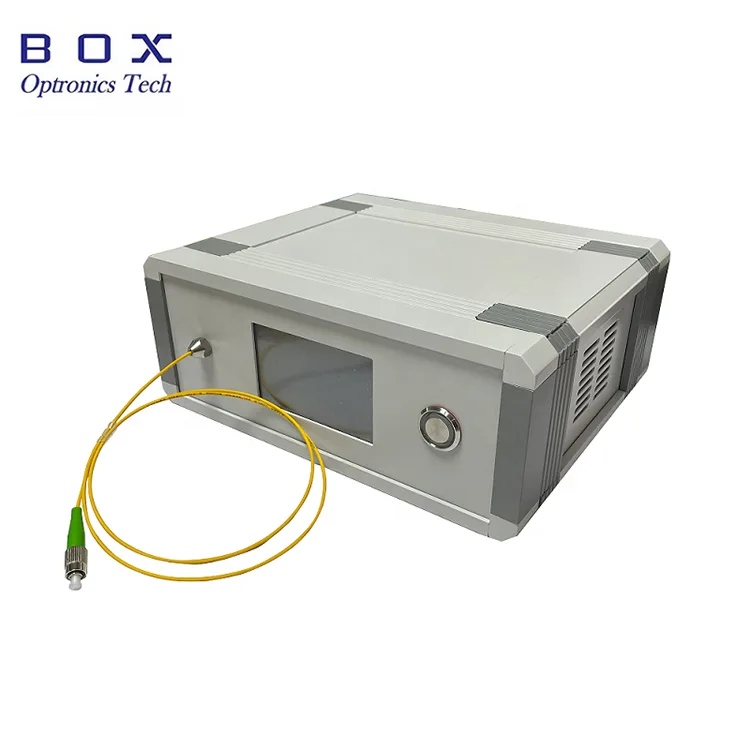

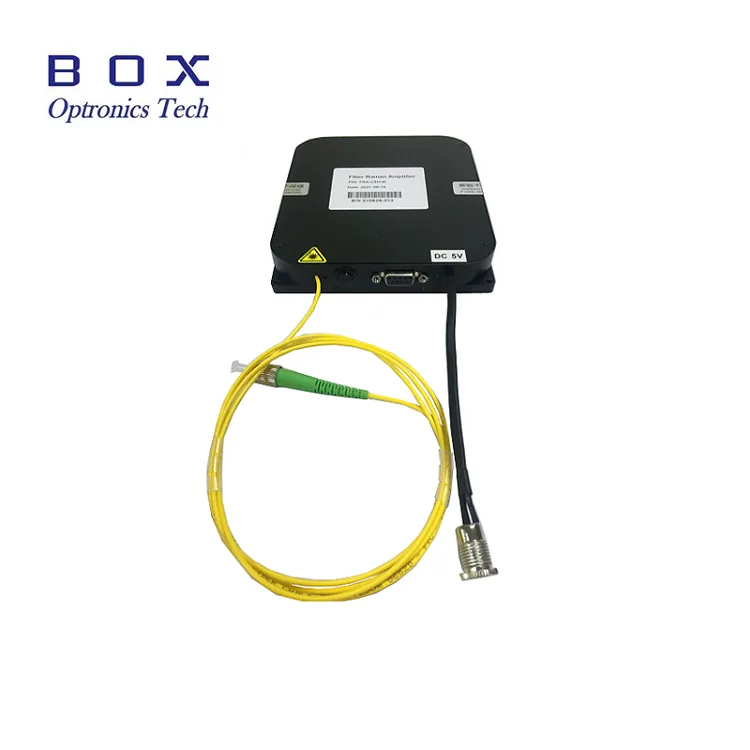

A fonte de luz de banda larga SLD de 1310 nm oferece emissão de banda larga estável e de baixa coerência com uma largura espectral normalmente> 30 nm e potência de saída disponível em 1/3/10/15mW. Seu acoplamento de fibra SMF-28e ou PM, baixa ondulação espectral e pacote compacto o tornam ideal para detecção de fibra óptica, imagens de OCT e medições ópticas de precisão. Esta fonte de luz de banda larga SLD é otimizada para comunicação óptica, imagens biomédicas e aplicações de teste de dispositivos de fibra óptica.
|
Parâmetros |
Unidade |
Valor |
Observação |
|
Comprimento de onda operacional |
nm |
1310 |
±20 |
|
Potência de saída |
mW |
03/01/10/15 |
Personalizável |
|
Largura de banda |
nm |
>30 |
|
|
Isolador óptico |
dB |
Com |
|
|
Estabilidade a curto prazo |
dB |
≤±0,02/15 min |
|
|
Estabilidade a longo prazo |
dB |
≤±0,05/8 horas |
|
|
Conector de fibra |
- |
FC/APC |
|
|
Tipo de fibra |
- |
Fibra SMF-28e/PM |
|
|
Demensão
|
milímetros |
195(L)×220(P)×120(A) |
Bancada |
|
70(L)×90(P)×18(A) |
Módulo |
||
|
125(L)×150(P)×20(A) |
Módulo |
||
|
Entrada de energia
|
V |
CA 110~240V |
Bancada |
|
CC 5V/4A |
Módulo |
||
|
Interface de comunicação |
- |
DB9 Fêmea (RS232) |
|
|
Temperatura operacional |
℃ |
-5 ~ +55 |
|
|
Temperatura de armazenamento |
℃ |
-40 ~ +85 |
|
● 1/3/10/15mW Vários níveis de potência disponíveis para atender diferentes necessidades;l
● Amplo espectro;
● Baixa ondulação espectral;
● Pacote e tamanho personalizados.
● Sensoriamento de Fibra Óptica;
● Imagens médicas;
● Medição de precisão;
● Teste de dispositivo de fibra óptica.

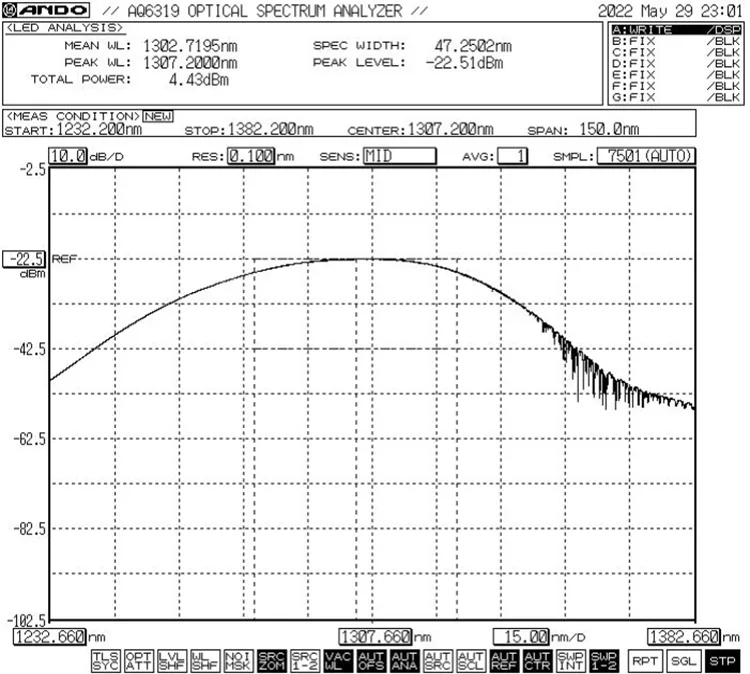

● Referência Espectral: -3dB Largura de Banda Min.30nm

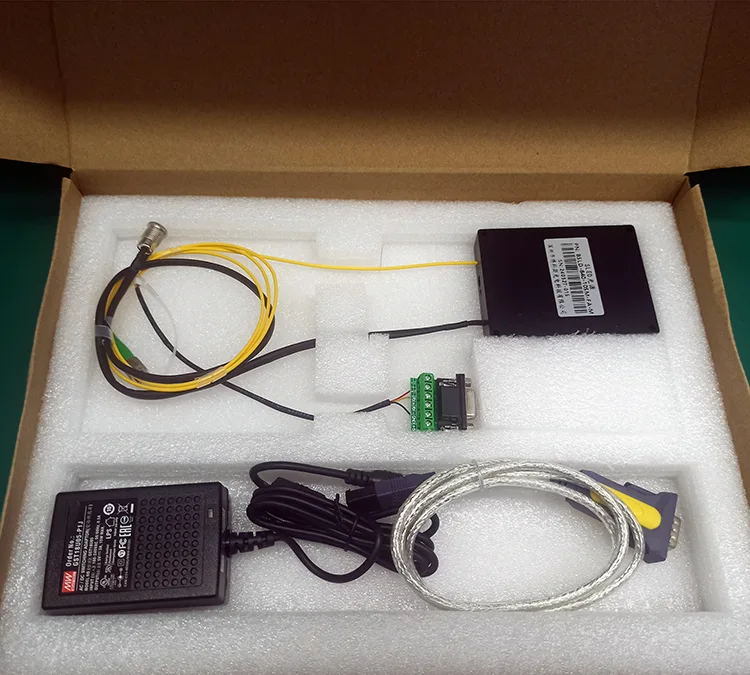

● Acessórios padrão
|
|
Acessórios |
Quantidade |
|
1 |
Fonte de luz (host do módulo) |
1 |
|
2 |
Cabo de dados USB-RS485 DB9 |
1 |
|
3 |
Cabo de porta verde |
1 |
|
4 |
Adaptador de energia (opcional) |
1 |
|
5 |
Relatório de teste de produto |
1 |
|
Parâmetros |
Unidade |
Valor |
Observação |
|
Comprimento de onda operacional |
nm |
1310 |
±20 |
|
Potência de saída |
mW |
03/01/10/15 |
Personalizável |
|
Largura de banda |
nm |
>30 |
|
|
Isolador óptico |
dB |
Com |
|
|
Estabilidade a curto prazo |
dB |
≤±0,02/15 min |
|
|
Estabilidade a longo prazo |
dB |
≤±0,05/8 horas |
|
|
Conector de fibra |
- |
FC/APC |
|
|
Tipo de fibra |
- |
Fibra SMF-28e/PM |
|
|
Demensão
|
milímetros |
195(L)×220(P)×120(A) |
Bancada |
|
70(L)×90(P)×18(A) |
Módulo |
||
|
125(L)×150(P)×20(A) |
Módulo |
||
|
Entrada de energia
|
V |
CA 110~240V |
Bancada |
|
CC 5V/4A |
Módulo |
||
|
Interface de comunicação |
- |
DB9 Fêmea (RS232) |
|
|
Temperatura operacional |
℃ |
-5 ~ +55 |
|
|
Temperatura de armazenamento |
℃ |
-40 ~ +85 |
|
por exemplo: BSLD-1310-10SM-FA-M
(Informações do pedido: Fonte de luz de banda larga SLD 1310nm, potência de saída de 10mW, fibra SM, com conector FC/APC, pacote de módulo).
● Termos de cotação
(1) EXW
(2) PAD
(3) Outros
● Condições de pagamento
PayPal e T/T estão disponíveis.
Passo 1. Desembalagem: Antes da montagem, verifique se todos os acessórios estão completos.
Etapa 2. Fonte de alimentação: Conectada a uma fonte de alimentação comutada CC ou a uma fonte de alimentação regulada que atenda aos seus requisitos de fonte de alimentação. Use apenas o adaptador de alimentação original compatível (DC5V ou DC12V). Adaptadores de energia inadequados podem danificar a fonte de luz. (Adaptador de energia fornecido de acordo com os padrões de voltagem locais.)
Etapa 3. Conectando a fibra de saída: Abra a tampa contra poeira no conector ou flange da fibra, verifique a face final da fibra e conecte a fibra ou emende a fibra ao dispositivo ou medidor de energia a ser testado após confirmar que não há poluição e danos.
Configuração 4. Conecte ao computador host: Use o cabo de porta verde e o cabo de dados USB-RS485 DB9 para conectar a fonte de luz de banda larga SLD 1310nm e o computador; o computador deve primeiro instalar um driver de porta serial dedicado para identificar o cabo de dados da porta serial USB-RS485, caso contrário, o software do computador host e o módulo de fonte de luz não poderão ser conectados e comunicados corretamente. Por favor, peça à Box Optronics o driver.

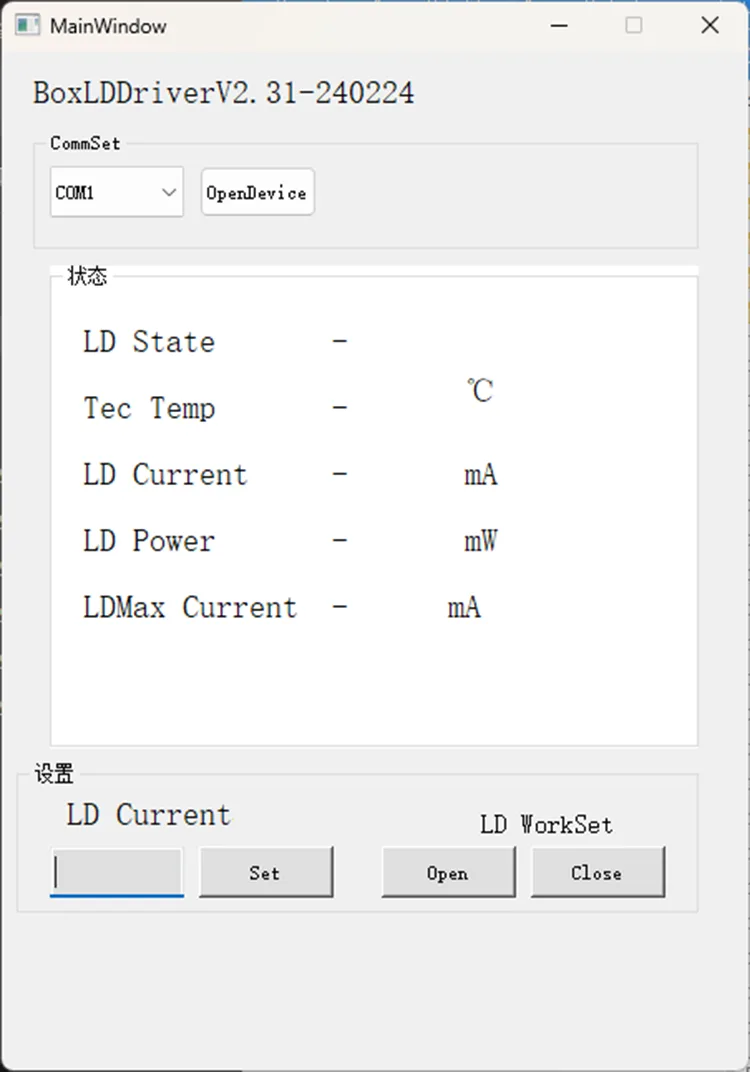

Etapa 5. Software de controle: Box Optronics fornece o comando serial ou software de PC para controlar a corrente LD da fonte de luz de banda larga SLD 1310nm. Escolha a porta correta, defina a atual e clique no botão abrir. (Para evitar danos, aumente lentamente a corrente do inversor na operação inicial. Não aplique corrente total imediatamente.)
Etapa 6. Após o uso, clique no botão Fechar, desligue a fonte de alimentação e desconecte a conexão de fibra.
● Limpe os conectores de fibra com um pano sem fiapos e inspecione com um detector de extremidade de fibra antes da conexão. Sempre conecte/desconecte fibras sem energia para evitar queimaduras nas extremidades. Os conectores de fibra óptica devem ser cobertos com tampas contra poeira.
● Evite conectar/desconectar frequentemente os conectores de fibra para evitar acúmulo de poeira e danos nas extremidades.
● Tome precauções contra umidade, poeira e corrosão; guarde em local seco.

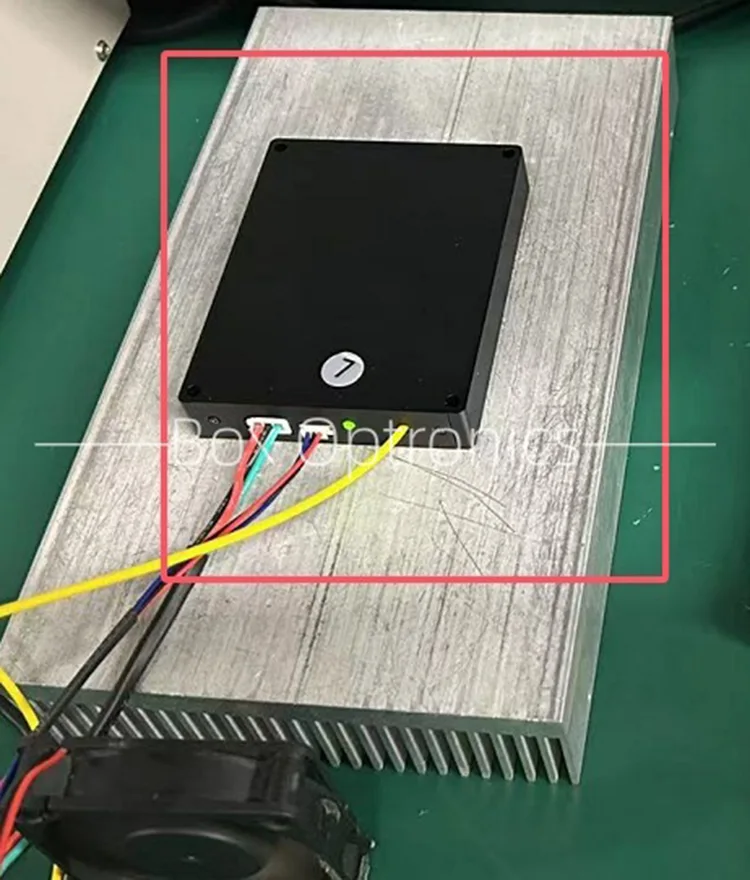

● Ao usar por um longo período, coloque-o sobre um dissipador de calor.
● Período de garantia:
Reparo ou substituição gratuita para defeitos não induzidos pelo homem dentro de 1 ano a partir da compra. Serviços de manutenção pagos disponíveis após 1 ano.
● Exclusões da Garantia Gratuita:
Durante o período de garantia gratuita, serão fornecidos serviços gratuitos de reparo ou substituição para falhas causadas por problemas de qualidade do produto. No entanto, a Box Optronics reserva-se o direito de recusar serviços de reparação gratuitos nos seguintes casos dentro do período de garantia:
(1) Danos causados por fatores naturais (por exemplo, raios, poeira) ou influências ambientais.
(2) Mau funcionamento devido à operação inadequada por parte do usuário.
(3) Danos físicos óbvios causados por erro humano.
(4) Desmontagem, modificação ou reparo não autorizado.
(5) Etiquetas de garantia alteradas ou incompletas na caixa.
(6) Danos ou perdas durante o transporte.
