amplificador óptico semicondutor de 1550nm 23dBm

Índice

1. Introdução do 1550nm Amplificador óptico semicondutor 23dBm

2. Especificações Técnicas

3. Recursos do produto

4. Aplicações Típicas

5. Detalhes do produto

6. Informações sobre pedidos

7. Ficha técnica

8. Condições de cotação e pagamento

9. Prazo de entrega

10. Notas de operação

11. Garantia de Qualidade e Serviço pós-venda

Introdução do produto

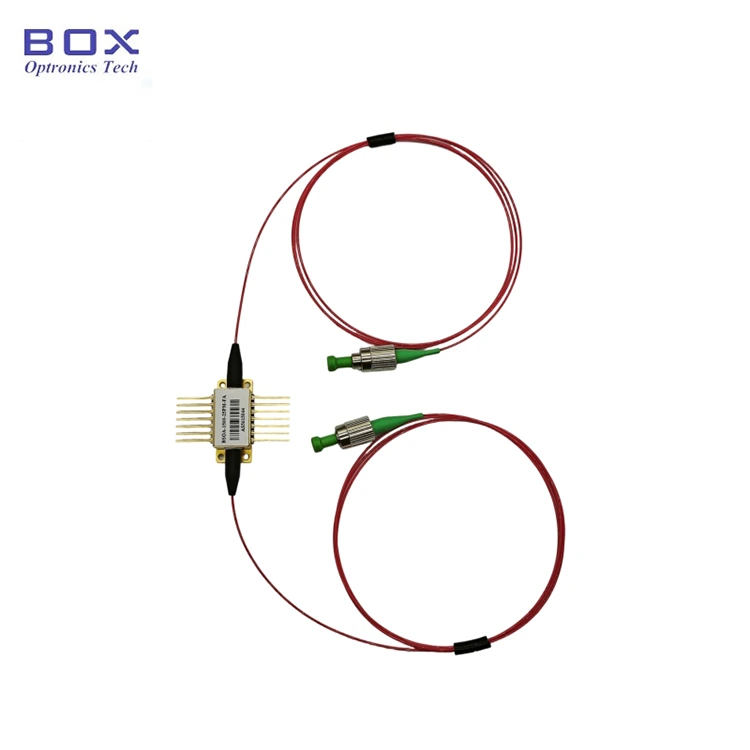

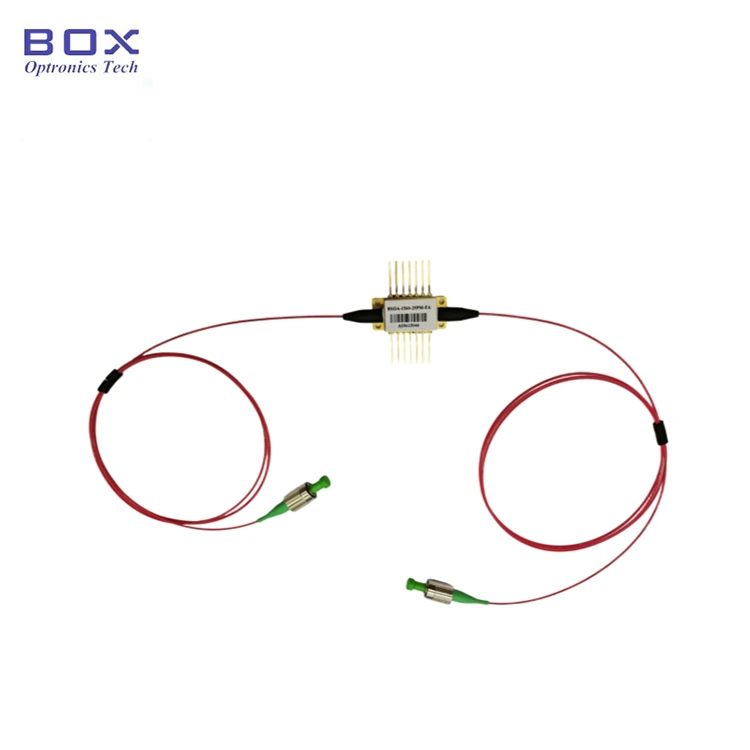

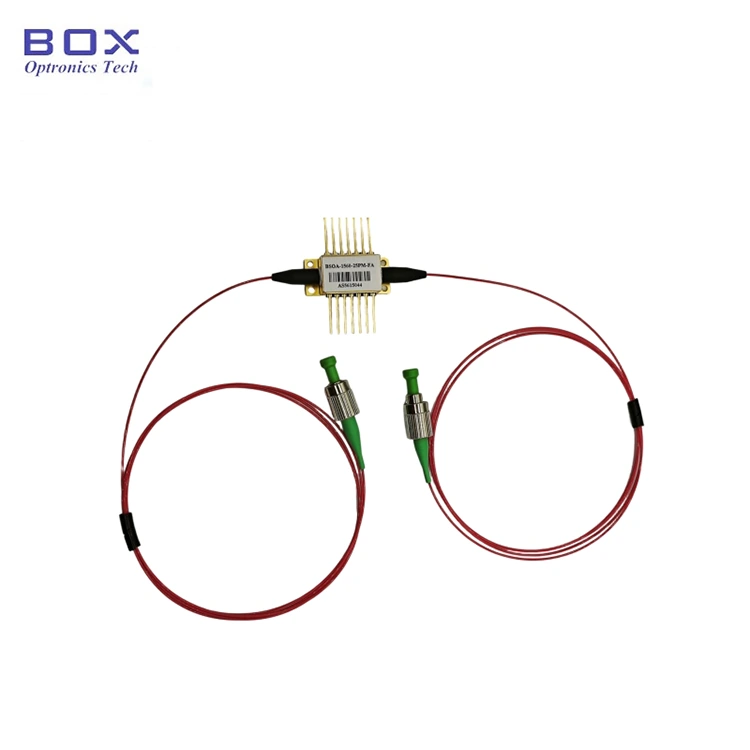

Este é um amplificador óptico semicondutor de 1550nm 23dBm com um pacote borboleta de 14 pinos. Possui potência óptica de saturação de 23dBm, 30~35dB ganho de sinal pequeno, largura de banda de ganho típica de 100nm -3dB e integra TEC e termistor para um espectro estável e suave. Adequado para compensação de perdas para conexões e switches de fibra óptica, redes de fibra óptica WDM e MOPA lasers.

Produto Especificações

Produto Recursos

● 40G e Obturador ou modulação de bloqueio de banda C 100G;

● Baixo ruído Figura &Baixa dependência de polarização;

● 14 pinos Pacote BTF com TEC e termistor.

Produto Aplicativos

● Compensação de perdas para conexão e switch de fibra óptica;

● Fibra óptica WDM redes;

● MOPA (Oscilador Mestre Amplificador de potência)laser.

Produto Detalhes

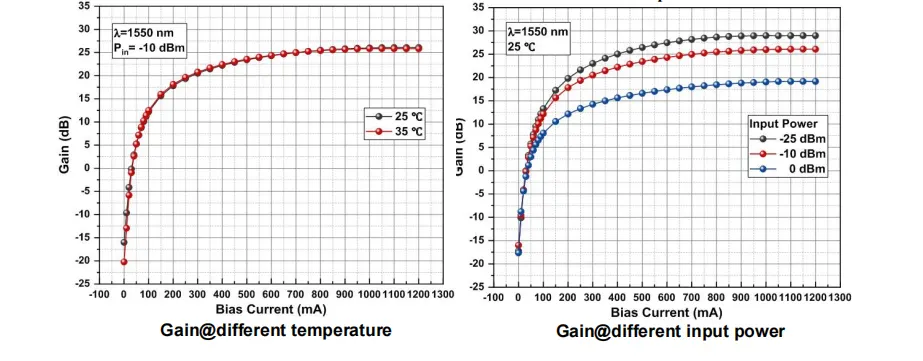

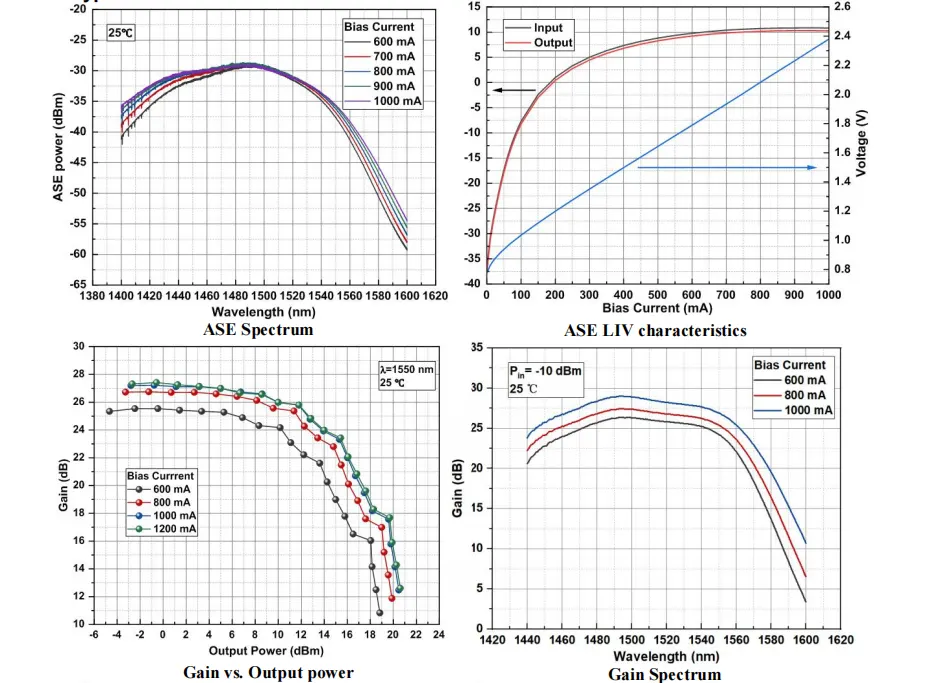

● Curva característica típica

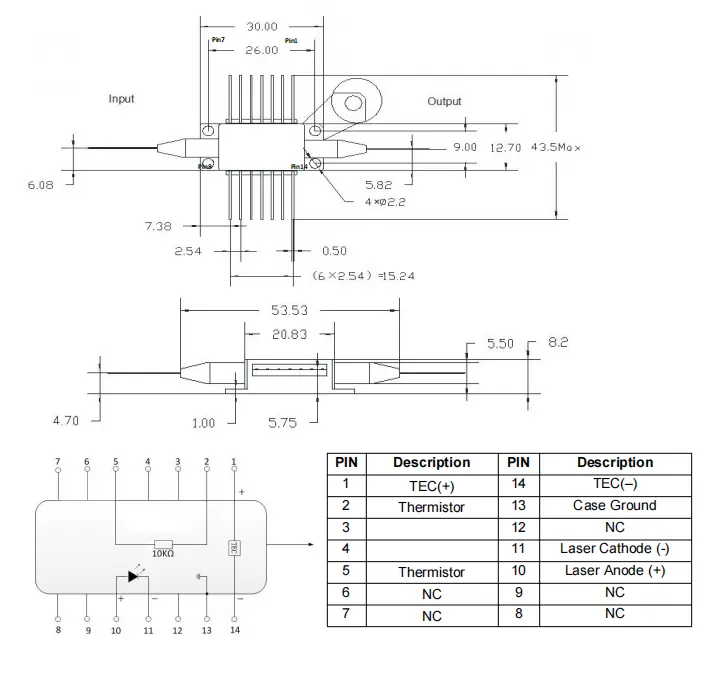

● Desenho do pacote e definição de PIN-OUT (Unidade: mm) -1550nm 23dBm Amplificador óptico semicondutor

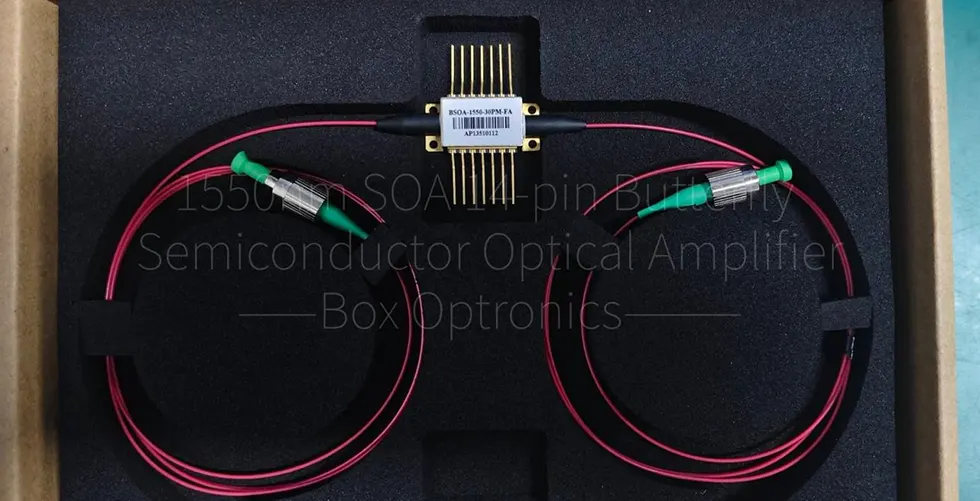

● Exemplo de embalagem

*Dispositivo autônomo; sem embutido driver (o pacote do módulo integrado com um driver é opcional).

Pedido informação

por exemplo: BSOA-1550-35PM-FA

(Informações do pedido: amplificador óptico semicondutor de 1550 nm 23dBm, 30 ~ 35dB pequeno ganho de sinal, potência óptica de saturação de 23dBm, pacote borboleta de 14 pinos, com fibra SM Hi1060, conector FC/APC).

Para outros requisitos personalizados, entre em contato com: sales06@boxoptronics.com

Ficha de dados

Ficha de dados

Termos de cotação e pagamento

● Termos de cotação

(1) EXW:

Se você tiver uma conta DHL/UPS/FedEx, a Box Optronics sugere usar o EXW. Enviamos através da sua conta; não cobramos o custo de envio.

(2) PAD:

Se você não tiver uma conta, pague antecipadamente o custo de envio para os produtos.

● Condições de pagamento

PayPal e T/T estão disponíveis.

Tempo de espera

A produção leva cerca de 10 a 15 dias úteis. (Se houver alguns em estoque, será enviado mais rápido.)

A logística internacional pode levar de 3 a 5 dias úteis.

Operação Notas

● Durante a operação, este dispositivo emite um raio laser de alta intensidade; fazer não olhe diretamente para a face da extremidade da fibra, pois isso pode causar lesões nos olhos.

● Este dispositivo é sensível à eletrostática; portanto, o cumprimento estrito medidas de proteção antiestática são necessárias durante a embalagem, transporte e uso. Além disso, devem ser tomadas precauções para evitar picos de energia, pois não fazer isso pode resultar em danos permanentes ao dispositivo (por exemplo, garantindo o aterramento adequado do equipamento e usando um dispositivo antiestático pulseira).

● As fibras ópticas são frágeis; não use a fibra para puxar o dispositivo. Ao inserir ou remover um dispositivo da tomada, não aplique pressão ou puxe a manga localizada na parte traseira da caixa do dispositivo. Para dispositivos equipado com conectores, certifique-se de que tanto o dispositivo quanto o conector de fibra são levantados simultaneamente durante a instalação ou remoção.

● Antes de ligar todos os componentes, primeiro ative o cooler e em seguida, prossiga com etapas incrementais de inicialização para evitar o superaquecimento do chip e sobrecarga.

Garantia de Qualidade e Serviço pós-venda

● Período de garantia:

Reparo ou substituição gratuita para defeitos não induzidos pelo homem dentro de 1 ano a partir da compra. Serviços de manutenção pagos disponíveis após 1 ano.

● Exclusões da Garantia Gratuita:

Durante o período de garantia gratuito, serviços gratuitos de reparo ou substituição será fornecido para falhas causadas por problemas de qualidade do produto. No entanto, a Box Optronics reserva-se o direito de recusar serviços de reparação gratuitos nos seguintes casos dentro o período de garantia:

(1) Danos causados por fatores naturais (por exemplo, raios, poeira) ou influências ambientais.

(2) Mau funcionamento devido à operação inadequada por parte do usuário.

(3) Danos físicos óbvios causados ​​por erro humano.

(4) Desmontagem, modificação ou reparo não autorizado.

(5) Etiquetas de garantia alteradas ou incompletas na caixa.

(6) Danos ou perdas durante o transporte.
