Fotodiodo PIN InGaAs de 1mm TO46

Visão geral do produto - Fotodiodo PIN InGaAs de 1 mm TO46

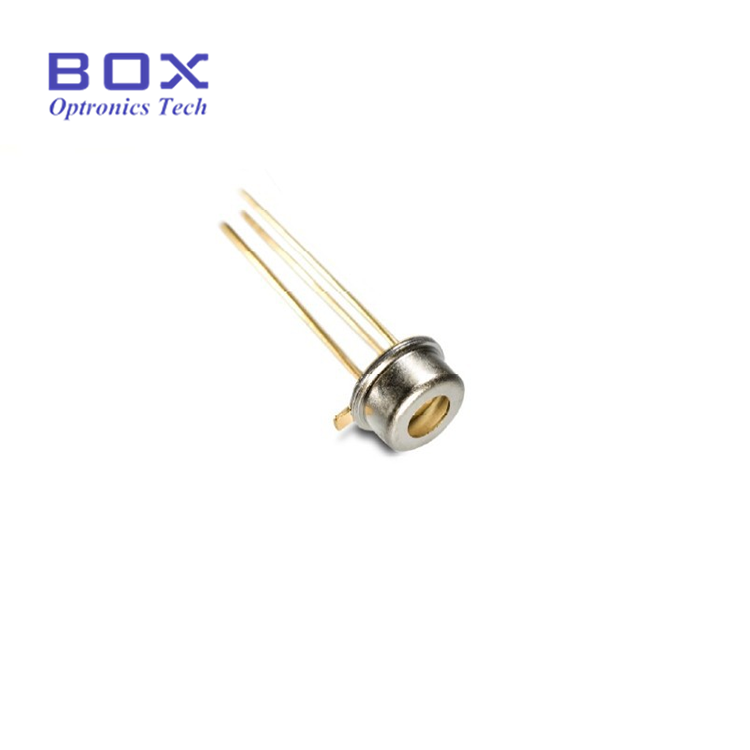

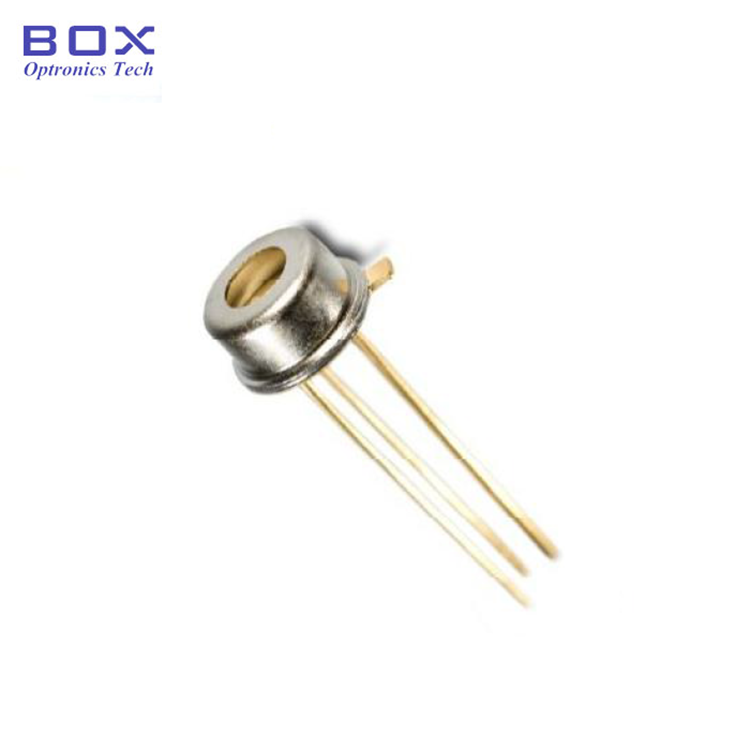

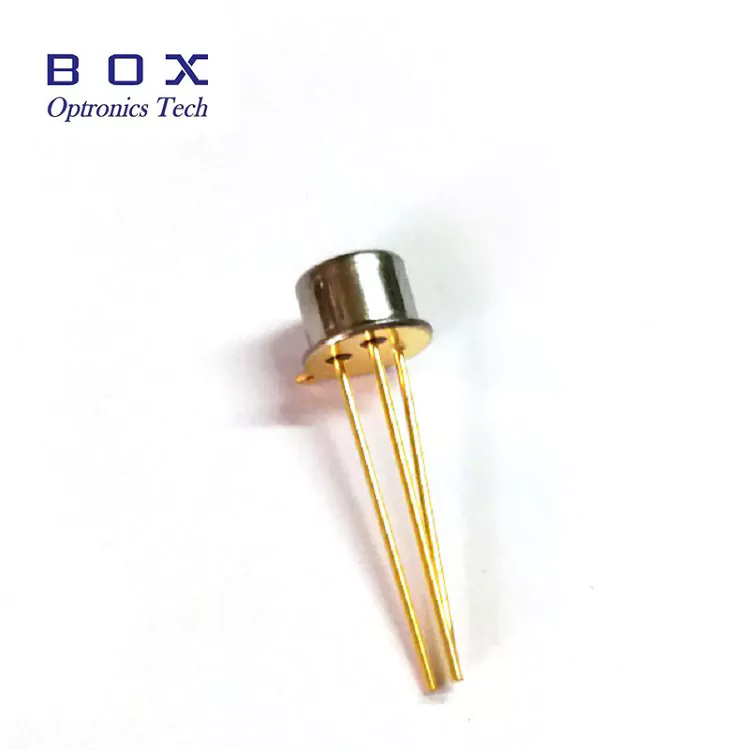

O fotodiodo PIN InGaAs de 1 mm (modelo BPD-1STO46B-FW) da Box Optronics é um fotodetector InGaAs de alto desempenho projetado para aplicações de detecção de infravermelho próximo (NIR). Apresentando uma estrutura de diodo PIN, ele converte a potência óptica incidente na faixa de comprimento de onda de 900–1650 nm em uma fotocorrente proporcional com alta linearidade e sensibilidade. Apresentando uma área ativa de 1mm de diâmetro. Embalado em uma lata hermética de metal TO46 com janela óptica plana, o fotodiodo é mecanicamente robusto, garantindo desempenho estável em condições industriais e laboratoriais exigentes. Esses atributos o tornam uma excelente escolha para monitoramento de potência óptica, medição de testes de fibra óptica, detecção de laser e espectroscopia NIR.

Principais recursos - Fotodiodo PIN InGaAs de 1 mm TO46

• Diâmetro da área ativa: 1 mm para coleta eficiente de luz

• Ampla faixa de resposta espectral: 900 nm a 1650 nm

• Alta responsividade: 0,9 A/W típico em 1310 nm, 0,95 A/W em 1550 nm

• Corrente escura ultrabaixa, baixa capacitância de junção

• Alta confiabilidade e estabilidade a longo prazo

• Pacote hermético de metal para janela plana TO46

• Configuração TO-CAN padrão para fácil montagem

Aplicações típicas - Fotodiodo PIN InGaAs de 1 mm TO46

• Medidores de potência óptica e módulos de monitoramento de potência óptica

• Equipamento de teste e medição de fibra óptica

• Detecção de sinal óptico e monitoramento de energia em sistemas de telecomunicações

• Espectroscopia de infravermelho próximo (NIR) e instrumentos analíticos

• Sistemas de monitoramento e controle de energia do laser

• Calibração e caracterização do atenuador óptico

• Pesquisa e desenvolvimento em laboratórios de fotônica

• Integração de módulo óptico e desenvolvimento de subsistema fotônico

Especificações técnicas - Fotodiodo PIN InGaAs de 1mm TO46

Classificações Máximas Absolutas (TC = 25°C)

Características Eletro-Ópticas (TC = 25°C)

Detalhes do produto-Fotodiodo PIN InGaAs de 1mm TO46

O que é um fotodiodo PIN InGaAs?

Um fotodiodo PIN InGaAs é um detector semicondutor de alta sensibilidade projetado para detecção óptica no infravermelho próximo (NIR). Baseado em uma estrutura semicondutora PIN, converte fótons incidentes em fotocorrente com excelente linearidade e estabilidade.

Operando de 900 nm a 1700 nm, os fotodiodos InGaAs fornecem alta responsividade nas bandas de comunicação óptica e na região SWIR, tornando-os adequados para testes de fibra óptica, monitoramento de potência óptica, espectroscopia e aplicações de detecção.

A área ativa de 1 mm oferece capacidade aprimorada de coleta de luz e tolerância de acoplamento aprimorada, proporcionando um excelente equilíbrio entre sensibilidade, flexibilidade de alinhamento e velocidade de detecção.

Destaques de desempenho - Fotodiodo PIN InGaAs de 1 mm TO46

• Alta responsividade e eficiência quântica

• Corrente escura ultrabaixa

• Baixa capacitância e resposta rápida

• Ampla cobertura espectral

• Pacote TO46 hermético

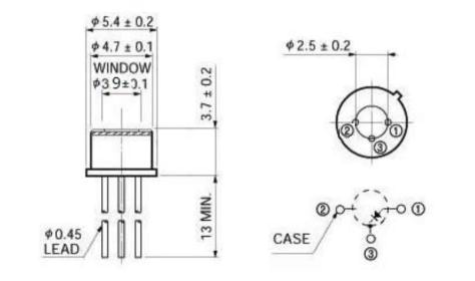

Dimensões do pacote e definição do pino-fotodiodo PIN InGaAs de 1 mm TO46

Tipo de pacote: Lata de metal hermética TO46, janela plana (TO-CAN 3 pinos)

Diâmetro da lata: φ5,4 ± 0,2 mm (externo), φ4,7 ± 0,1 mm (interno)

Diâmetro da janela:φ3,9 ± 0,1 mm

Configuração do pino (vista inferior):Pino 1 = ânodo (lado P), Pino 2 = Caixa (GND), Pino 3 = Cátodo (lado N)

Informações sobre pedidos

Nomenclatura do Modelo

BPD - X X A XX - X - X

Exemplo: BPD-1STO46B-FW

Folha de dados-1mm InGaAs PIN Fotodiodo TO46

Ficha de dados

Tempo de espera

• Unidades padrão (modelos em estoque): 3 a 5 dias úteis

• Produção padrão: 10 a 15 dias úteis

• Pedidos de grande volume: entre em contato para saber o cronograma de produção

• Envio internacional: aproximadamente 5 dias úteis (DHL/UPS/FedEx Express)

• Serviço rápido: disponível mediante solicitação

Notas de operação e manuseio - Fotodiodo PIN InGaAs de 1 mm TO46

• Os fotodiodos são dispositivos sensíveis a descargas eletrostáticas (ESD). Sempre use proteção adequada contra ESD

• Evite tocar os cabos diretamente com os dedos desprotegidos para evitar contaminação e danos por ESD

• Armazene dispositivos não utilizados em embalagens à prova de descarga eletrostática ou bandejas condutoras para evitar danos por descarga eletrostática
