Fotodiodo PIN InGaAs de área ativa de 1 mm

Visão geral do produto - Fotodiodo PIN InGaAs de área ativa de 1 mm

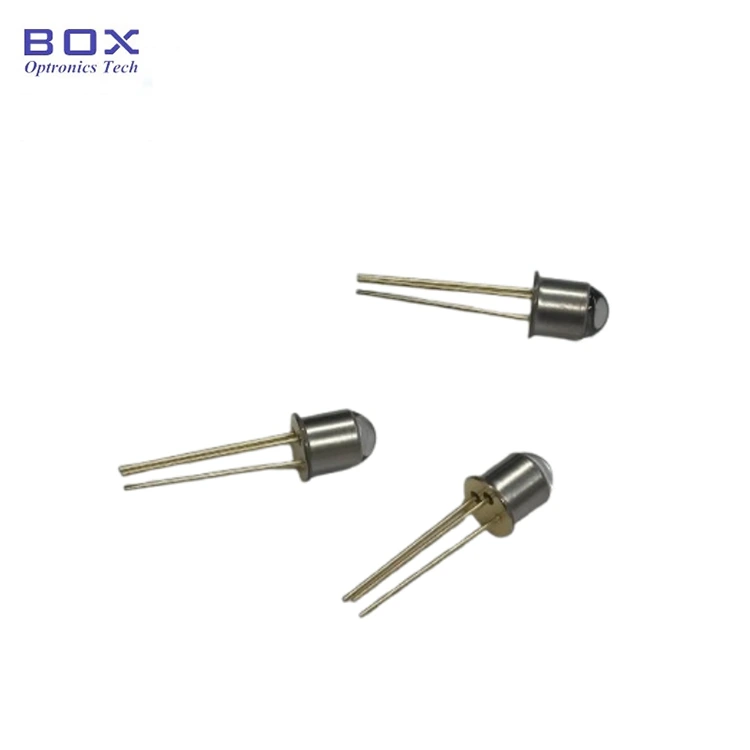

O fotodiodo PIN InGaAs de área ativa de 1 mm (modelos: BPD-1STO46B-BL e BPD-1STO46B-FW) da Box Optronics é um fotodetector PIN InGaAs compacto e de alta sensibilidade projetado para detecção óptica de infravermelho próximo na faixa de comprimento de onda de 900 nm a 1650 nm. Com uma área ativa de 1 mm de diâmetro, ele fornece uma combinação equilibrada de capacidade de coleta de luz, tolerância de acoplamento e desempenho de detecção para medição de potência óptica, instrumentação de fibra óptica e aplicações de monitoramento óptico.

Duas configurações de pacote TO46 estão disponíveis: o BPD-1STO46B-BL com uma janela de lente esférica para melhor eficiência de acoplamento com sinais ópticos focados ou acoplados a fibra, e o BPD-1STO46B-FW com uma janela plana para detecção óptica em espaço livre e aplicações que exigem uma interface óptica planar. Ambas as versões apresentam embalagem metálica hermética TO46 para operação confiável a longo prazo.

Principais recursos - Fotodiodo PIN InGaAs de área ativa de 1 mm

· Diâmetro da área ativa de 1 mm

· Ampla faixa de resposta espectral: 900nm-1650nm

· Alta responsividade: 0,9 A/W típico em 1310 nm, 0,95 A/W em 1550 nm

· Baixa corrente escura e baixa capacitância de junção

· Pacote metálico hermético compacto TO46

· Duas opções de janela: lente esférica (BL) para maior eficiência de acoplamento, janela plana (FW) para detecção de espaço livre

Aplicações típicas - Fotodiodo PIN InGaAs de área ativa de 1 mm

· Medidores de potência óptica e sistemas de monitoramento de potência óptica

· Equipamento de teste e medição de fibra óptica

· Monitoramento de potência de amplificador óptico e EDFA

· Espectroscopia NIR e sistemas de detecção óptica

· Aplicativos de detecção óptica em espaço livre

· Caracterização e calibração de componentes ópticos

· Instrumentação fotônica e integração OEM

Especificações do produto -Fotodiodo PIN InGaAs de área ativa de 1 mm

Classificações Máximas Absolutas (TC = 25°C)

Características Eletro-Ópticas (TC = 25°C)

Definição de pacote e pino - Fotodiodo PIN InGaAs de área ativa de 1 mm

Tipo de pacote: Pacote de metal hermético TO46

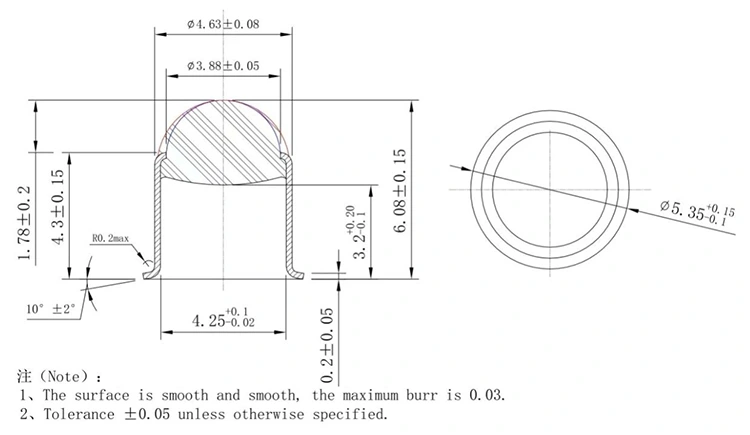

Lente esférica:

Janela plana:

Informações para pedidos -Fotodiodo PIN InGaAs de área ativa de 1 mm

Nomenclatura do Modelo

BPD - X X A XX - X - X

Exemplo: BPD-1STO46B-FW

Folha de dados Fotodiodo PIN InGaAs de área ativa de -1mm

BPD-1STO46B-BL

BPD-1STO46B-FW

Perguntas frequentes (FAQ)

P: Qual é a diferença entre as versões BL (lente esférica) e FW (janela plana)?

R: O BPD-1STO46B-BL apresenta uma janela de lente esférica que melhora a eficiência do acoplamento óptico ao focar a luz incidente na área ativa de 1 mm. É adequado para sinais ópticos acoplados a fibra, feixes focados e aplicações que exigem maior tolerância de acoplamento, como medição de potência óptica e equipamentos de teste de fibra óptica.

O BPD-1STO46B-FW apresenta uma janela óptica plana sem óptica de foco, fornecendo uma interface óptica direta para aplicações de detecção e medição óptica em espaço livre, onde é importante manter o perfil do feixe original.

Ambas as versões usam o mesmo chip fotodiodo PIN InGaAs e pacote hermético TO46, enquanto a configuração da janela óptica pode ser selecionada de acordo com o método de acoplamento e requisitos de aplicação.

P: Que faixa de comprimento de onda este fotodiodo InGaAs de 1 mm pode detectar?

R: Este fotodiodo PIN InGaAs fornece uma ampla faixa de resposta espectral no infravermelho próximo de 900 nm a 1650 nm, cobrindo comprimentos de onda ópticos comumente usados, incluindo bandas de comunicação de 1310 nm e 1550 nm. A capacidade de resposta é especificada em 1310 nm (0,9 A/W típico) e 1550 nm (0,95 A/W típico). É adequado para medição de potência óptica, monitoramento de laser, detecção óptica e aplicações de instrumentação que exigem detecção NIR confiável.

P: Qual é a quantidade mínima de pedido (MOQ)?

R: O MOQ para o fotodiodo PIN InGaAs de 1 mm TO46 é de 1 unidade. Apoiamos quantidades flexíveis de pedidos, desde unidades individuais para pesquisa e desenvolvimento e prototipagem até volumes maiores para produção de instrumentos e programas OEM.

P: Posso obter uma versão com trança de fibra deste fotodiodo PIN InGaAs de área ativa de 1 mm?

R: Sim. A Box Optronics também fornece módulos de fotodiodo InGaAs com pigtail de fibra com opções de conector para conexão direta de fibra. Esses módulos integram o chip fotodiodo InGaAs com acoplamento de fibra em um pacote compacto, adequado para integração OEM em instrumentos ópticos e sistemas de fibra óptica.
