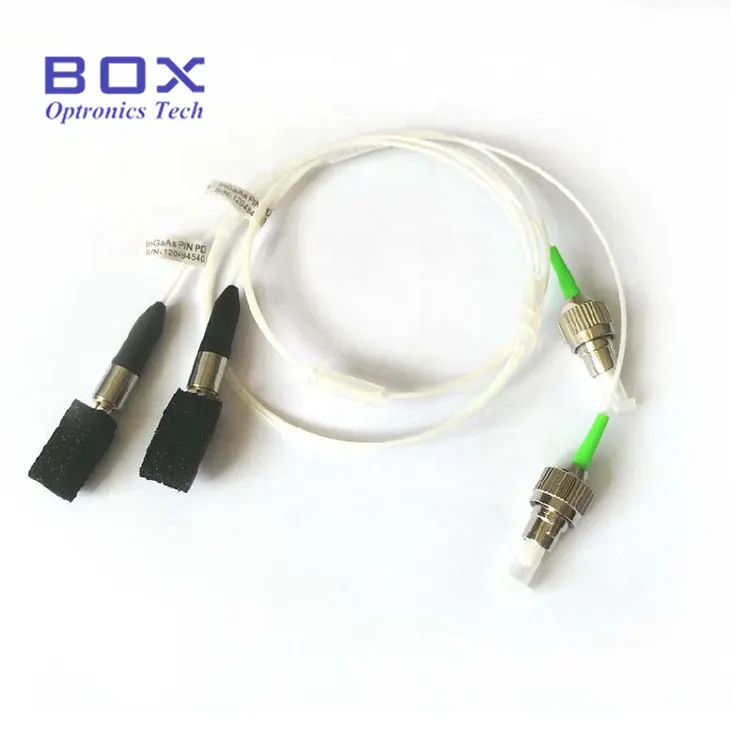

O detector de fotodiodo Coaxial Pigtailed InGaAs PIN é um detector óptico com uma faixa de resposta espectral de 1100-1650nm. Ele fornece alta capacidade de resposta em comprimentos de onda comumente usados de 1310 nm e 1550 nm e é projetado para comunicação de fibra óptica, CATV, detecção e aplicações de teste e medição. O BPD-70P10B-FA possui uma área ativa de 70um e um pigtail de fibra de 1 metro com um conector FC/APC e está disponível em estoque. Outras configurações de área ativa, pacote, fibra, conector e pinagem são personalizadas para integração OEM.
· Ampla faixa de resposta espectral: 1100 nm a 1650 nm
· Alta responsividade, baixa corrente escura e baixa capacitância de junção
· Largura de banda ampla: 2,5 GHz
· Tempo de subida/descida rápido: 0,3ns
· Saída de fibra pigtailed com FC/APC ou outro conector (opção de receptáculo também disponível)
· Receptores ópticos analógicos para transmissão de vídeo CATV e fibra óptica
· Sistemas de detecção de RF de banda larga sobre fibra
· Instrumentação óptica de teste e medição, incluindo detecção de sinal OTDR
· Detecção distribuída de fibra óptica, como detecção acústica distribuída (DAS)
· Monitoramento de potência óptica em sistemas EDFA, DWDM e laser
· Pesquisa de laboratório de fotônica e integração de sistemas OEM
|
Parâmetro |
Símbolo |
Doença |
Avaliação |
Unidade |
|
Potência óptica de saturação |
PS |
CW |
5 |
mW |
|
Corrente direta |
SE |
CW |
10 (tipo) |
mA |
|
Tensão reversa |
VRPD |
CW |
30 |
V |
|
Corrente reversa |
IRPD |
CW |
5 |
mA |
|
Temperatura operacional |
PRINCIPAL |
- |
-40 ~ +85 |
°C |
|
Temperatura de armazenamento |
TS |
- |
-40 ~ +85 |
°C |
|
Parâmetro |
Símbolo |
Condição de teste |
Min. |
Tipo. |
Máx. |
Unidade |
|
Faixa de comprimento de onda |
λ |
- |
1100 |
- |
1650 |
nm |
|
Responsividade @ 1310nm |
R |
Vr = 5 V, λ = 1310 nm |
0.85 |
0.90 |
- |
A/W |
|
Responsividade @ 1550 nm |
R |
Vr = 5 V, λ = 1550 nm |
0.90 |
0.95 |
- |
A/W |
|
Corrente Negra |
EU IA |
Vr=5V |
- |
0.2 |
0.5 |
n / D |
|
Capacitância de Junção |
C |
Vr=5V, f=1MHz, caixa aberta |
- |
0.6 |
0.75 |
pF |
|
Tempo de subida/tempo de queda |
TR/TF |
Vr=5V, 10~90% |
- |
- |
0.3 |
ns |
|
Largura de banda (-3dB) |
PN |
Vr=5V, carga de 50Ω, comprimento do cabo=6mm, caixa aberta |
2.5 |
- |
- |
GHz |
|
Batida composta de segunda ordem |
OSC |
- |
- |
-70 |
- |
dB |
|
Batida composta de terceira ordem |
CTB |
- |
- |
-80 |
- |
dB |
|
Tensão operacional |
V |
- |
- |
-5 |
- |
V |
|
Perda de retorno óptico |
ORL |
λ=1310nm |
- |
45 |
- |
dB |
DBP - XX X XX X - XX - ( X )
Exemplo: BPD-70P10B-FA (área ativa de 70 m, tipo pigtailed, fibra de 1,0 m, pinagem tipo B, conector FC/APC)
|
Campo |
Código |
Descrição |
|
Série de produtos |
DBP |
Série de fotodiodos de caixa |
|
Área Ativa |
55/70/3H/Outro |
55 = φ55μm; 70 = φ70μm; 3H = φ300μm; Outro = personalizado |
|
Tipo PD |
P/R |
P = tipo Pigtailed; R = Tipo de receptáculo |
|
Comprimento da fibra |
05/10 / Outro |
05 = 0,5m; 10 = 1,0m; Outro = comprimento personalizado |
|
Pinagem |
A/B/C/Nulo |
A = Tipo A; B = Tipo B; C = Tipo C |
|
Conector |
FA/SA/FC/SC/ST/Outros |
FA = FC/APC; SA = SC/APC; FC = FC-1; SC = SC-1; ST = ST; Outro = personalizado |
|
Material |
Nulo / C / M / P |
Nulo = padrão; C = cerâmica; M = metálico; P = plástico |
Nota: O comprimento do pigtail e o formato do cartão fixo podem ser personalizados. A estrutura do produto, tamanho, parâmetros ópticos e requisitos de tecnologia de processo podem ser projetados de acordo com os requisitos do cliente.
R: As principais diferenças são o design do pacote e a integração do sistema. O detector coaxial pigtailed integra o fotodiodo PIN InGaAs em um pacote coaxial hermético com um pigtail de fibra, fornecendo uma conexão direta de fibra e desempenho de alta frequência para aplicações como receptores CATV e equipamentos de teste óptico. Os fotodiodos TO5/TO46 usam embalagens de lata de metal com janelas ópticas e requerem acoplamento óptico externo, tornando-os mais adequados para detecção de espaço livre e medição de potência óptica.
R: A versão pigtailed possui uma fibra permanentemente anexada para conexão óptica direta, enquanto a versão receptáculo fornece uma interface de fibra removível para conexão e substituição convenientes. A escolha depende principalmente dos requisitos de integração do sistema: pacotes pigtailed são adequados para instalações OEM fixas, enquanto pacotes receptáculos são convenientes para equipamentos de teste e laboratório.
R: O diâmetro da área ativa deve ser escolhido com base no tamanho do feixe óptico, no esquema de acoplamento e na largura de banda de detecção do alvo. Diâmetros de área ativa menores produzem capacitância de junção mais baixa e resposta de velocidade mais alta, enquanto chips de área maior proporcionam maior eficiência de coleta óptica e tolerância de alinhamento relaxada. Para sistemas acoplados a fibra, opções de tamanho médio, como 70 um, podem proporcionar um bom equilíbrio entre largura de banda e latitude de alinhamento.
· Fotodiodo PIN InGaAs de área ativa de 1 mm
· Fotodiodo PIN InGaAs de 5 mm TO5
· Fotodiodo de silício TO46
· Amplificador de reforço de fibra dopada com érbio banda C
· Siga os procedimentos adequados de proteção contra ESD ao manusear o fotodiodo, pois os fotodiodos PIN InGaAs são dispositivos sensíveis a ESD.
· Evite tocar na face final da fibra ou no conector óptico com os dedos desprotegidos.
· Não exceda as classificações máximas absolutas especificadas na folha de dados.
· Evite flexão excessiva ou estresse mecânico no pigtail de fibra.
