Pré-amplificador de fibra dopada com érbio banda C

Índice

1. Introdução do Pré-amplificador de fibra dopada com érbio banda C

2. Técnico Especificações

3. Recursos do produto

4. Aplicações Típicas

5. Detalhes do produto

6. Informações sobre pedidos

7. Folha de dados e folha de teste

8. Termos de cotação e pagamento

9. Prazo de entrega

10. Etapas de operação

11. Notas de Operação e Manutenção

12. Garantia de Qualidade e Serviço pós-venda

Introdução do produto

Os pré-amplificadores de fibra dopada com érbio de banda C são projetados para melhorar a sensibilidade antes do receptor óptico. O pré-amplificador é especialmente utilizado para a amplificação de pequenos sinais ópticos na faixa de -45~25dbm. O ganho típico de um sinal pequeno é tão alto quanto 35~45dB, e o o ruído é inferior a 4,5dB. Eles podem ser usados para amplificação de potência de laser sinais na faixa de comprimento de onda da banda C 1530 ~ 1565 nm. Corrente Automática Modo de trabalho de controle (ACC). Comandos e software de controle são fornecidos para PC operação.

Produto Especificações

Produto Recursos

● Ampla faixa de comprimento de onda-1530 ~ 1565 nm;

● Baixo ruído <4,5dB;

● Tela sensível ao toque/interface de comunicação DB9 fêmea (RS232) para operação fácil.

Produto Aplicativos

● Óptico comunicação por fibra;

● Óptico sensor de fibra;

● Fibra laser.

Produto Detalhes

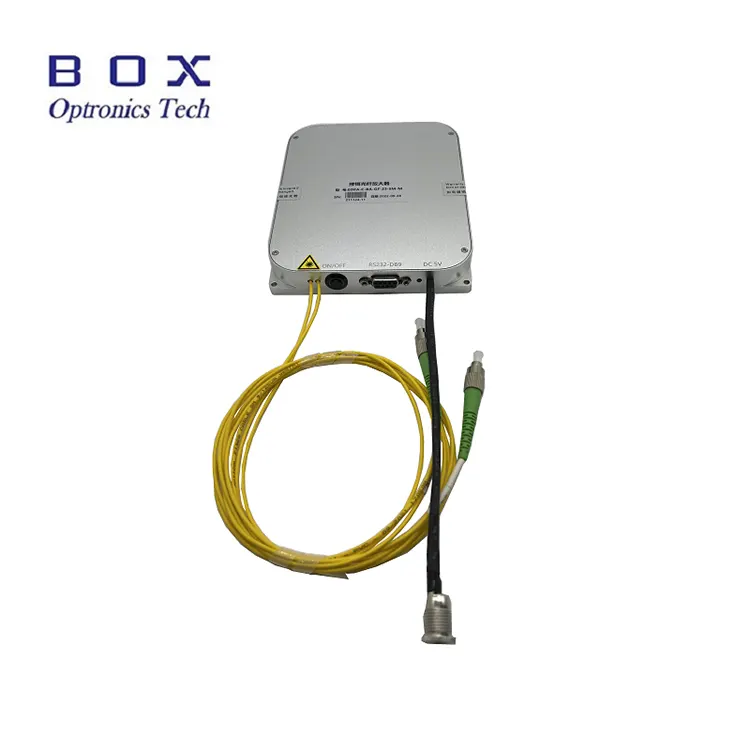

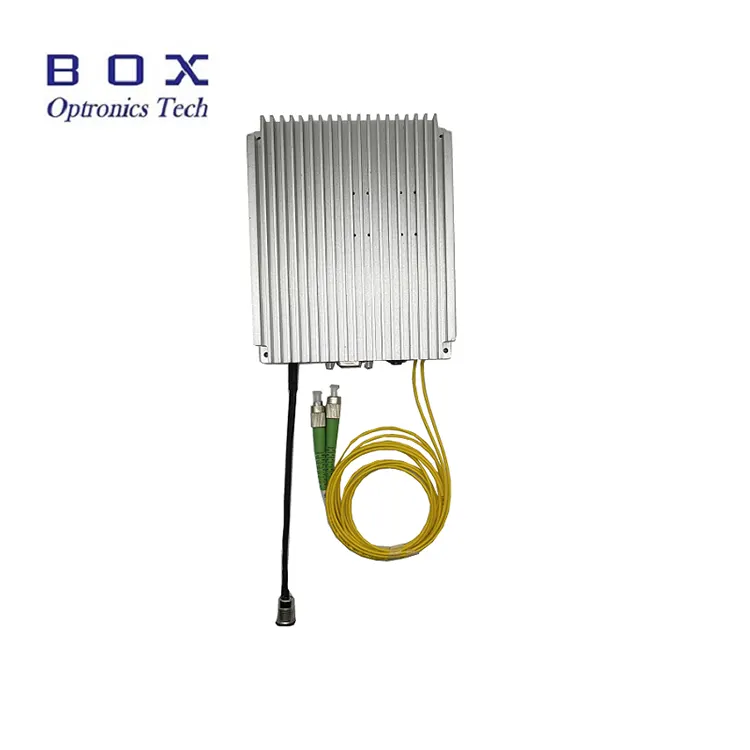

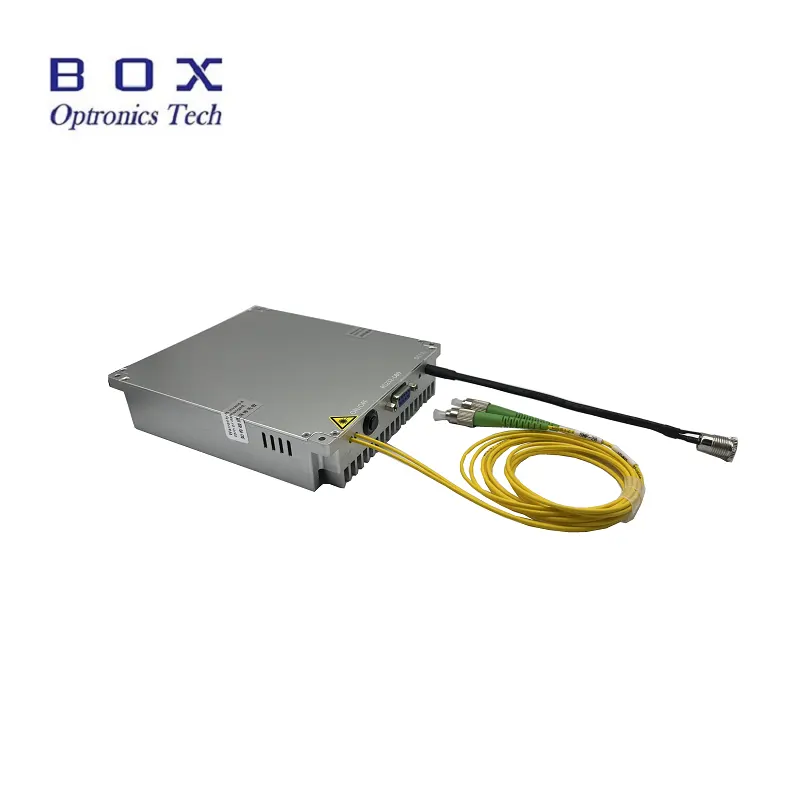

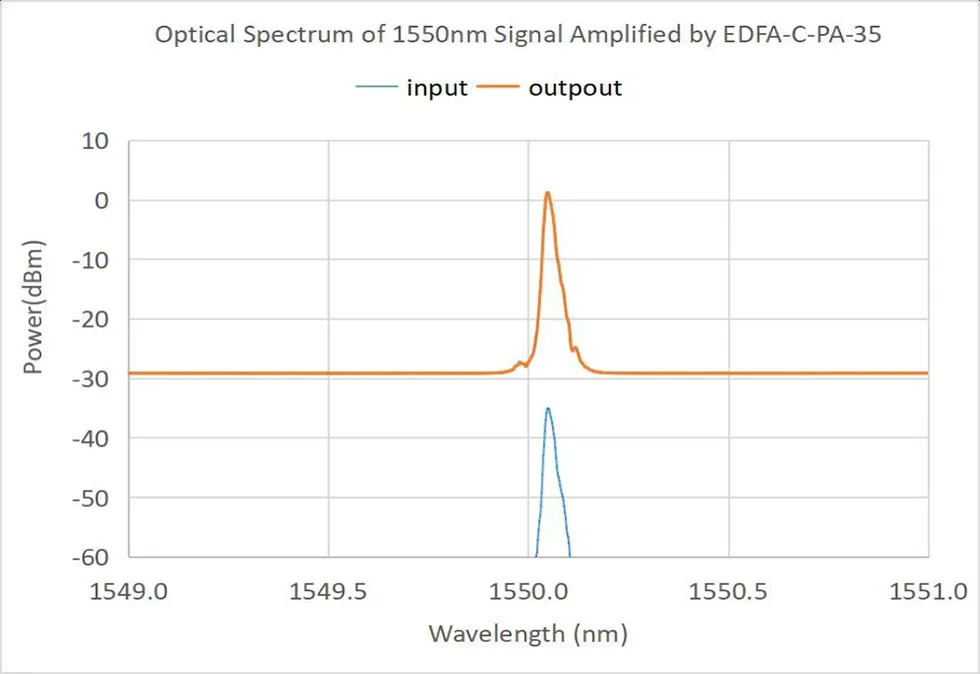

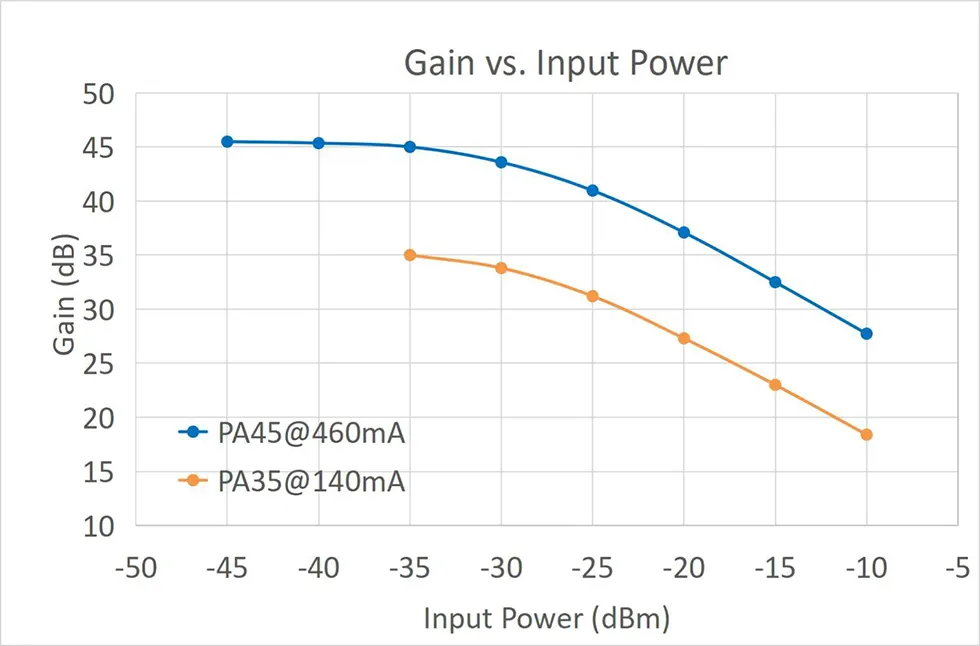

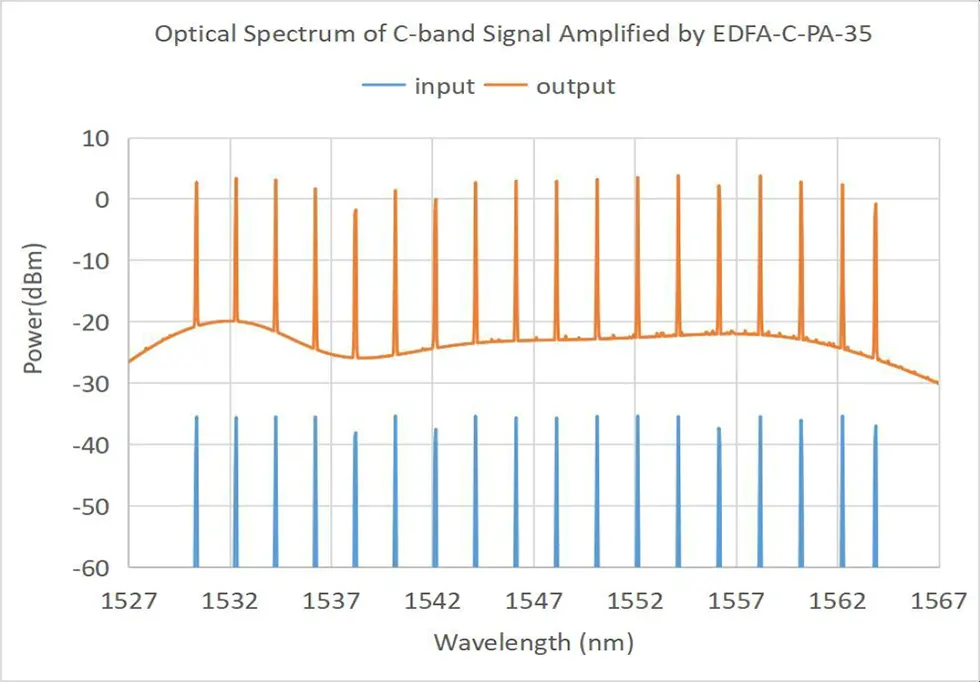

● Curva Característica Típica

Informações sobre pedidos

por exemplo:EDFA-PA-C-35-SM-M

(Informações do pedido: Fibra dopada com érbio de banda C Pré-amplificador, ganho de sinal pequeno de 35dBm, com fibra SMF-28, pacote de módulo).

Para outros requisitos personalizados, entre em contato: sales06@boxoptronics.com

Folha de dados e folha de teste

Ficha de dados

Folha de teste

Termos de cotação e pagamento

● Termos de cotação

(1) EXW:

Se você tiver uma conta DHL/UPS/FedEx, a Box Optronics sugere usar o EXW. Enviamos através da sua conta; não cobramos o custo de envio.

(2) PAD:

Se você não tiver uma conta, pague antecipadamente o custo de envio para os produtos.

● Condições de pagamento

PayPal e T/T estão disponíveis.

Tempo de espera

A produção leva cerca de 10 a 15 dias úteis. (Se houver algum em estoque, será mais rápido enviado.)

A logística internacional pode levar de 3 a 5 dias úteis.

Operação Passos

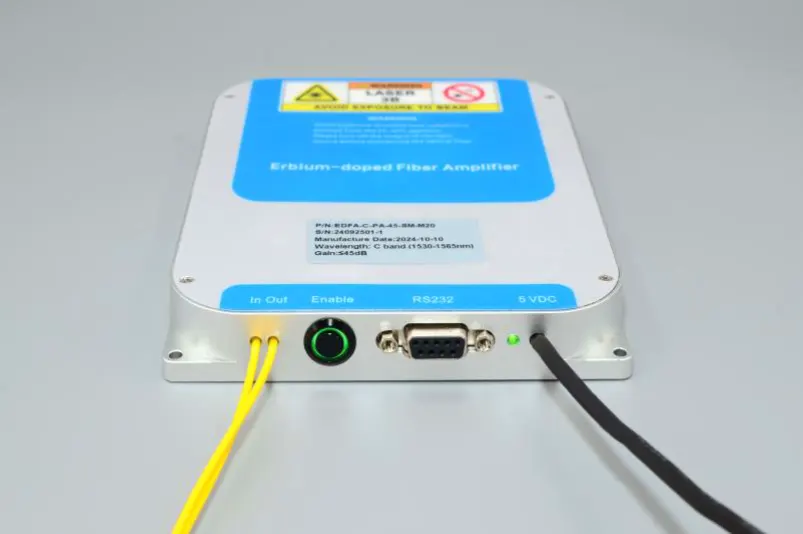

Passo 1.Aparência:A parte frontal do EDFA é equipado sequencialmente com fibras ópticas de entrada e saída, um interruptor de ativação de saída de amplificação óptica, uma comunicação do computador host interface (padrão RS232 DB9), uma luz indicadora de energia e um cabo de alimentação (padrão DC 5V).

Step2.Fonte de alimentação:A potência porta é a potência padrão DC5,5 × 2,1 mm interface e um adaptador de energia DC5V DC correspondente será fornecido quando o produto sai da fábrica. O método de conexão entre o adaptador de energia e o módulo EDFA é mostrado na figura abaixo. Por favor, certifique-se de usar o adaptador de energia correspondente original. Usar um adaptador de energia inadequado irá fazer com que o EDFA não funcione corretamente ou danifique o EDFA. Em forma de U A linha de fonte de alimentação do conector também pode ser fornecida para os usuários se conectarem a um comutação da fonte de alimentação, mas deve ser proposta com antecedência durante aquisição.

Step3.Conectando Jumpers de Fibra:Aberto a tampa contra poeira do conector de fibra óptica, verifique a face final da fibra e confirme se não há poluição e danos antes de conectar outras ópticas dispositivos de fibra ou equipamentos de teste. Para a fibra de saída do EDFA de alta potência modelo, é recomendado usar o método de emenda por fusão para conexão.

Setp4.Dissipação de calor:Este O módulo amplificador de fibra dopada com érbio gera uma certa quantidade de calor. O superfície inferior do amplificador (o lado sem texto) deve estar próximo contato com o dissipador de calor, aleta de dissipação de calor ou a superfície metálica no parte inferior do chassi do usuário. Recomenda-se um resfriamento de ar adequado para alcançar um bom efeito de dissipação de calor. O ambiente de trabalho ideal recomendado a temperatura é de -5 ~ +35℃. Quando o a temperatura ambiente excede 50 ℃, o o amplificador no estado de espera não iniciará. Quando a temperatura ambiente excede 55℃, o amplificador em estado de funcionamento irá parar automaticamente a saída do laser e entrar estado de espera para autoproteção. Quando a temperatura ambiente cair para 50 ℃, o amplificador retomará automaticamente a saída.

Step5.Entrada de Potência Óptica:Este amplificador de fibra dopada com érbio não tem nenhum requisito de limite para a potência do sinal óptico de entrada. Quando a potência média da entrada óptica o sinal for reduzido para potência próxima de zero, o amplificador ainda manterá a estado de funcionamento, e a porta de saída terá saída de emissão espontânea. No entanto, para obter um efeito de amplificação e uma relação sinal-ruído mais ideais, é recomendado controlar a potência óptica de entrada dentro da faixa de potência descrito na folha de teste ou especificação do produto.

Step6.Controle do computador host: Este amplificador é um produto modular e precisa ser combinado com software de computador host dedicado para ajustar e monitorar o estado de funcionamento e parâmetros operacionais do EDFA. O computador do usuário precisa para instalar o programa de driver de porta serial USB-232 e o computador host EDFA software de controle fornecido por nossa empresa. O driver da porta serial USB-232 o programa deve ser instalado, caso contrário, o software do computador host não poderá se conectar e comunicar-se com o módulo EDFA normalmente. Deve-se notar que o O programa do driver da porta serial USB-232 deve ser consistente com o USB-232 real cabo de porta serial usado. O número da versão do software do computador host EDFA software deve ser consistente com o número da versão do software registrado no ficha de teste do produto.

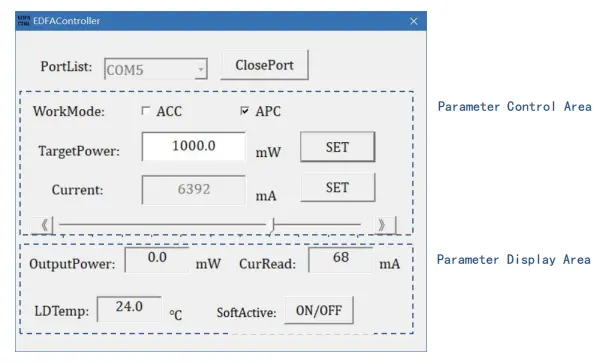

Etapa 7. Interface de software do computador host:As informações que podem ser exibidas pelo software do computador host incluem o modo de trabalho do amplificador, valor alvo de potência óptica de saída, bomba laser valor alvo atual e status de monitoramento de temperatura.

Etapa 8. Operação Específica: Depois de iniciar o software do computador host, primeiro selecione o número da porta serial correto no sequência de porta serial PortList, clique no botão OpenPort para abrir o serial porto. Neste momento, as janelas Current Read e LDTemp exibirão o corrente de trabalho e temperatura da bomba do módulo. Insira o alvo óptico valor de potência na janela TargetPower e clique no botão SET. Quando o botão interruptor do módulo EDFA e o botão SoftActive no software são ambos ligados, a configuração entra em vigor e o EDFA tem saída de potência óptica.

Etapa 9. Modo de controle: O modelo padrão deste amplificador de fibra suporta dois modos de trabalho, controle automático de corrente modo (modo ACC) e modo de controle automático de energia (modo APC). Você pode mudar entre estes dois modos de trabalho através da opção WorkMode. Ao mudar, observe primeiro desligar o botão Ativo. (* Alguns amplificadores os modelos suportam apenas o modo ACC, como EDFA-C-PA). No modo ACC, entre na bomba valor atual na janela Atual e clique no botão SET ou arraste diretamente os controles deslizantes esquerdo e direito para definir o valor atual da bomba. No modo APC, digite o valor da potência óptica alvo na janela TargetPower e clique no botão SET botão.

Etapa 10. Ativação de saída:Quando o Ative o botão de ativação na parte frontal do módulo e o botão SoftActive ligar o software estão ambos ligados, a configuração entra em vigor e o o amplificador tem saída de laser e a luz indicadora de LASER está acesa. O LIGAR/DESLIGAR botão será exibido em vermelho. O OutputPower no monitoramento de parâmetros área mostra a potência óptica de saída real atual, CurRead mostra a corrente corrente da bomba e LDTemp mostra a temperatura interna.

Etapa 11. Desligamento:Primeiro desligue o Botão ON/OFF na lateral do amplificador e botão SoftActive ligue o software, clique em ClosePort para fechar a porta serial e, em seguida, feche o software.

Etapa 12. Memória de parâmetros: O modo e parâmetros definidos pelo software de controle serão salvos automaticamente dentro do Módulo EDFA e tem a função de memória de desligamento. Se não houver necessidade modificar os parâmetros EDFA, não é necessário conectar-se ao computador host ao usá-lo novamente.

Notas de operação e Manutenção

● Se a fibra de saída precisar ser conectada a outra fibra, é recomendado usar um splicer de fusão.

● Ao iniciar, primeiro confirme se o botão liga/desliga e o interruptor de chave estão desligados e, em seguida, conecte a fonte de alimentação. Ao desligar, primeiro desligue o interruptor de chave e, em seguida, desconecte a fonte de alimentação após a saída a luz indicadora apaga. Não desligue diretamente a fonte de alimentação quando o O EDFA está funcionando.

● Limpe os conectores de fibra com um pano sem fiapos e inspecione com um detector de face final de fibra antes da conexão. Sempre conecte/desconecte fibras sem energia para evitar queimaduras na face final. Os conectores de fibra óptica devem ser coberto com tampas contra poeira.

● Não é recomendado inserir e desconectar frequentemente a saída conectores de fibra para evitar contaminação por poeira, o que pode levar ao aumento perda de inserção ou queima da face final do conector de fibra.

● Mantenha o equipamento seco e guarde-o em local seco.

Garantia de Qualidade e Serviço pós-venda

● Período de garantia:

Reparo ou substituição gratuita para defeitos não induzidos pelo homem dentro de 1 ano a partir da compra. Serviços de manutenção pagos disponíveis após 1 ano.

● Exclusões da Garantia Gratuita:

Durante o período de garantia gratuito, serviços gratuitos de reparo ou substituição será fornecido para falhas causadas por problemas de qualidade do produto. No entanto, Caixa A Optronics reserva-se o direito de recusar serviços de reparo gratuitos nos seguintes casos dentro do período de garantia:

(1) Danos causados por fatores naturais (por exemplo, raios, poeira) ou influências ambientais.

(2) Mau funcionamento devido à operação inadequada por parte do usuário.

(3) Danos físicos óbvios causados ​​por erro humano.

(4) Desmontagem, modificação ou reparo não autorizado.

(5) Etiquetas de garantia alteradas ou incompletas na caixa.

(6) Danos ou perdas durante o transporte.
