Amplificador em linha de fibra dopada com érbio banda C

Índice

1. Introdução do Amplificador em linha de fibra dopada com érbio banda C

2. Técnico Especificações

3. Recursos do produto

4. Aplicações Típicas

5. Detalhes do produto

6. Informações sobre pedidos

7. Folha de dados e folha de teste

8. Termos de cotação e pagamento

9. Prazo de entrega

10. Notas de Operação e Manutenção

11. Garantia de Qualidade e Serviço pós-venda

Introdução do produto

Amplificadores em linha de fibra dopada com érbio de banda C são projetado para relé de linha em laser de fibra ou sistemas de comunicação de fibra. Eles podem ser usado para amplificação de potência de sinais de laser na banda C 1530 ~ 1565 nm faixa de comprimento de onda. Eles apresentam alta potência de 15/17/20/23/25/26dBm e baixo barulho. Recomendações e software são fornecidos para operação do PC. Ao usar estes módulos, certifique-se de que a face final da fibra esteja limpa, esteja ciente da entrada do laser limitações e tome as precauções necessárias de segurança do laser.

Produto Especificações

Produto Recursos

● Ampla faixa de comprimento de onda-1530 ~ 1565 nm;

● Alto ganho fator;

● Baixo ruído <5,5dB;

● Alta potência de saída 15/17/20/23/25/26dBm opcional.

Produto Aplicativos

● Óptico comunicação por fibra;

● Óptico sensor de fibra;

● Fibra laser.

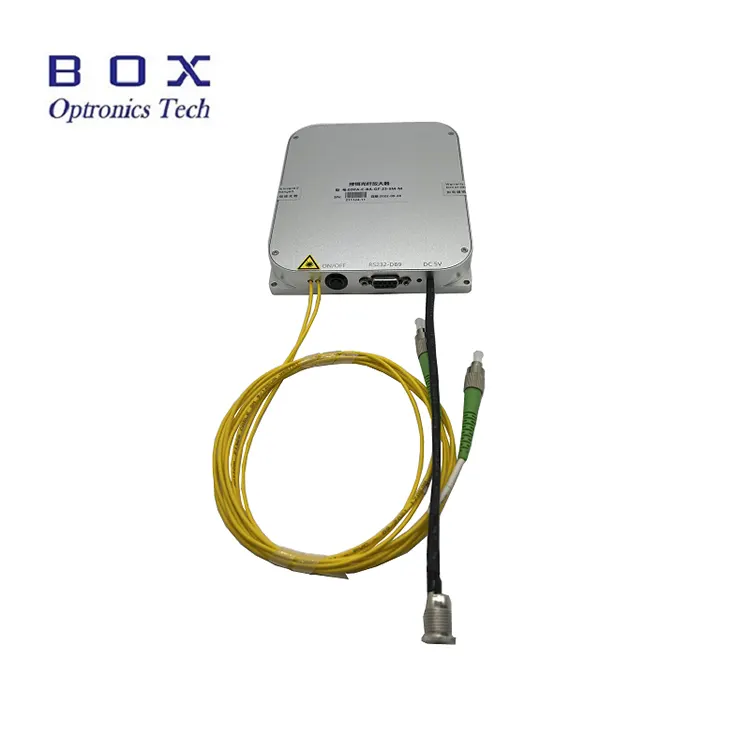

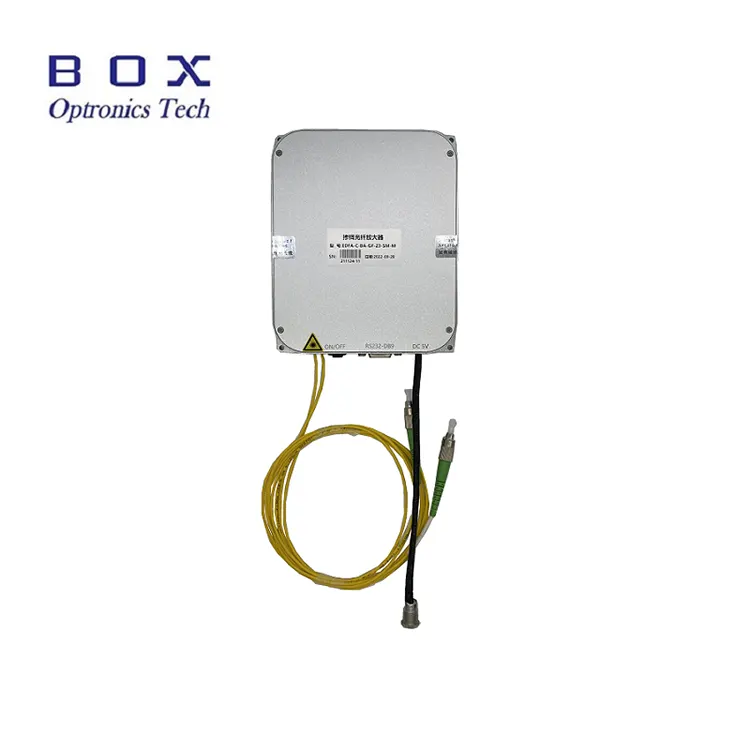

Produto Detalhes

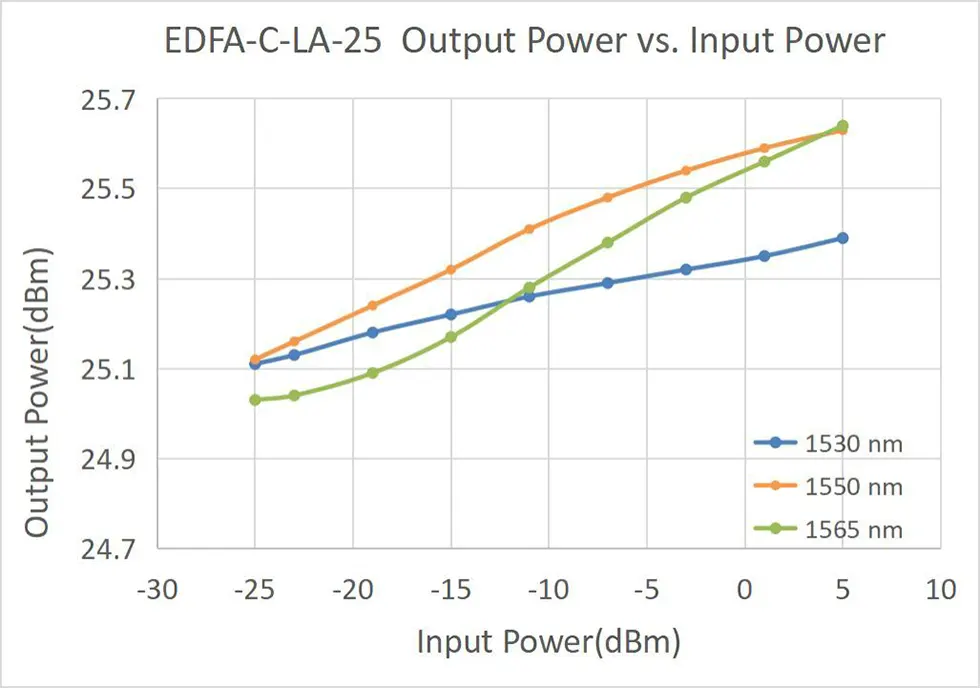

● Curva Característica Típica

Informações sobre pedidos

por exemplo: EDFA-LA-C-15-SM-M

(Informações do pedido: Fibra em linha dopada com érbio de banda C Amplificador, potência de saída de 15dB, com fibra SMF-28, pacote de módulos).

Para outros requisitos personalizados, entre em contato: sales06@boxoptronics.com

Folha de dados e Folha de teste

Ficha de dados

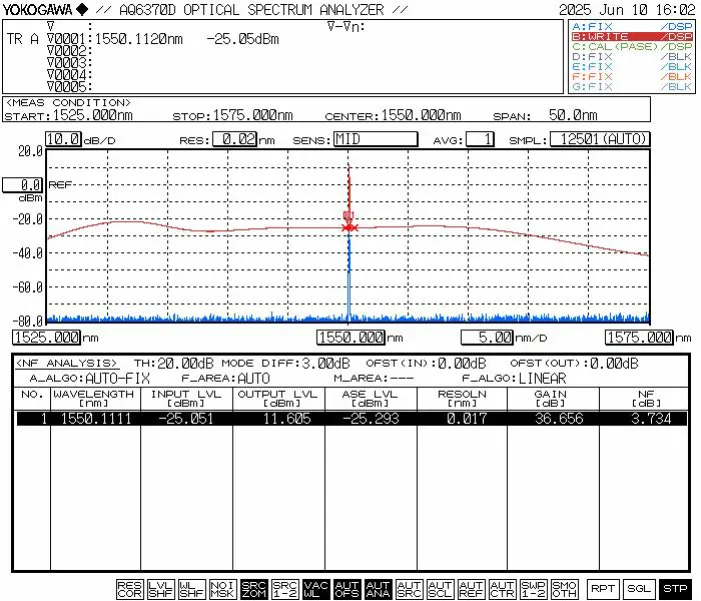

Folha de teste

Termos de cotação e pagamento

● Termos de cotação

(1) EXW:

Se você tiver uma conta DHL/UPS/FedEx, a Box Optronics sugere usar o EXW. Enviamos através da sua conta; não cobramos o custo de envio.

(2) PAD:

Se você não tiver uma conta, pague antecipadamente o custo de envio para os produtos.

● Condições de pagamento

PayPal e T/T estão disponíveis.

Tempo de espera

A produção leva cerca de 10 a 15 dias úteis. (Se houver algum em estoque, será mais rápido enviado.)

A logística internacional pode levar de 3 a 5 dias úteis.

Notas de operação e Manutenção

● Para fibras monomodo (Hi-1060, PM980, G652D, PM1550, etc.), o a tolerância teórica de potência para luz contínua é de aproximadamente 200mW quando a face final está limpa. Portanto, modelos EDFA com potência de saída <200mW podem conecte seus conectores de fibra de saída a outros dispositivos de fibra monomodo via adaptadores móveis (flanges de fibra).

● Não desligue a fonte de alimentação diretamente enquanto o amplificador estiver operando.

● Mantenha os conectores de fibra livres de poeira para evitar queimaduras na fibra face final do conector. Limpe o conector de fibra com papel para lentes sem poeira antes conexão, inspecione-a com um inspetor de extremidade de fibra e conecte via flange somente após confirmar a limpeza. Caso contrário, a face final do conector de fibra pode ser queimado quando o laser é ligado. Garanta uma operação sem laser quando flanges de conexão e coloque tampas de fibra contra poeira quando não estiverem em uso.

● A conexão/desconexão frequente dos conectores de fibra de saída não é recomendado, pois pode causar contaminação por poeira, aumento da perda de inserção ou queima da face final do conector de fibra.

● Mantenha o equipamento seco e guarde-o em local seco.

Garantia de Qualidade e Serviço pós-venda

● Período de garantia:

Reparo ou substituição gratuita para defeitos não induzidos pelo homem dentro de 1 ano a partir da compra. Serviços de manutenção pagos disponíveis após 1 ano.

● Exclusões da Garantia Gratuita:

Durante o período de garantia gratuito, serviços gratuitos de reparo ou substituição será fornecido para falhas causadas por problemas de qualidade do produto. No entanto, Caixa A Optronics reserva-se o direito de recusar serviços de reparo gratuitos nos seguintes casos dentro do período de garantia:

(1) Danos causados por fatores naturais (por exemplo, raios, poeira) ou influências ambientais.

(2) Mau funcionamento devido à operação inadequada por parte do usuário.

(3) Danos físicos óbvios causados ​​por erro humano.

(4) Desmontagem, modificação ou reparo não autorizado.

(5) Etiquetas de garantia alteradas ou incompletas na caixa.

(6) Danos ou perdas durante o transporte.
