Amplificador de reforço de fibra dopada com érbio de banda C de micromódulo

Índice

1. Introdução do Amplificador de reforço de fibra dopada com érbio de banda C de micromódulo

2. Técnico Especificações

3. Recursos do produto

4. Aplicações Típicas

5. Detalhes do produto

6. Informações sobre pedidos

7. Folha de dados

8. Termos de cotação e pagamento

9. Prazo de entrega

10. Etapas de operação

11. Notas de Operação e Manutenção

12. Garantia de Qualidade e Serviço pós-venda

Introdução do produto

Micromódulo de reforço de fibra dopada com érbio e banda C Os amplificadores são projetados para aplicações em espaços limitados. As dimensões são 50(L)×50(P)×15(A)mm ou 45(L)×65(P)×10(A)mm opcional. Eles podem ser usado para amplificação de potência de sinais de laser na banda C 1530 ~ 1565 nm faixa de comprimento de onda. Eles apresentam alta potência de 10/13/17/20/23dBm e baixo ruído. Um porta serial de comunicação e cabo de alimentação são fornecidos para operação do PC. Quando usando esses módulos, certifique-se de que a face final da fibra esteja limpa, esteja atento ao laser limitações de entrada e tome as precauções necessárias de segurança do laser.

Produto Especificações

Produto Recursos

● Ampla faixa de comprimento de onda-1530 ~ 1565 nm;

● Subminiatura projeto;

● Baixo ruído <5dB;

● Modo de controle RS232/TTL.

Produto Aplicativos

● Óptico comunicação por fibra;

● Óptico sensor de fibra;

● Fibra laser.

Produto Detalhes

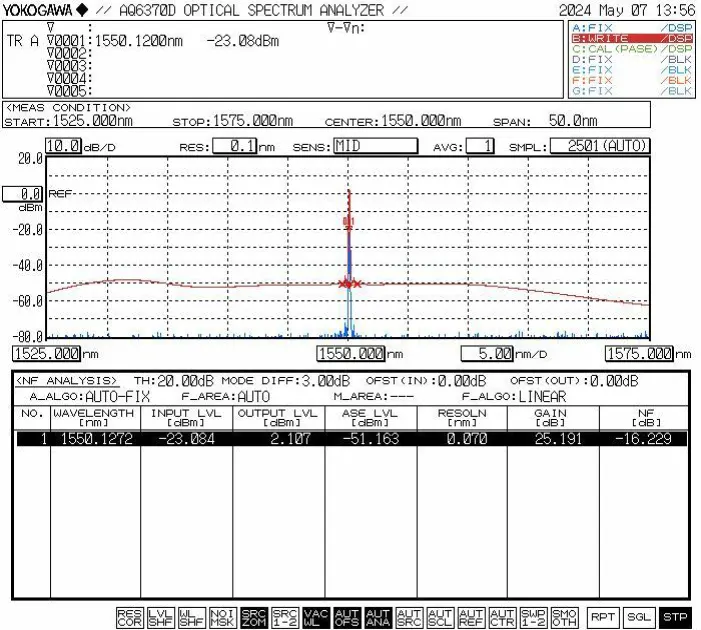

● Curva Característica Típica

● Definição dos pinos de comunicação (da esquerda para a direita: 1 a 4):

O nível de comunicação está em conformidade com os padrões TTL. Um TTL-RS232 a conversão de nível é necessária para conexão a um computador.

Informações sobre pedidos

por exemplo: EDFA-BA-C-23-SM-MIC

(Informações do pedido: Micromódulo banda C dopado com érbio Amplificador de reforço de fibra, potência de saída de 23dB, com SMF-28efiber, pacote de módulo).

Para outros requisitos personalizados, entre em contato: sales06@boxoptronics.com

Ficha de dados

Ficha de dados

Termos de cotação e pagamento

● Termos de cotação

(1) EXW:

Se você tiver uma conta DHL/UPS/FedEx, a Box Optronics sugere usar o EXW. Enviamos através da sua conta; não cobramos o custo de envio.

(2) PAD:

Se você não tiver uma conta, pague antecipadamente o custo de envio para os produtos.

● Condições de pagamento

PayPal e T/T estão disponíveis.

Tempo de espera

A produção leva cerca de 10 a 15 dias úteis. (Se houver algum em estoque, será mais rápido enviado.)

A logística internacional pode levar de 3 a 5 dias úteis.

Operação Passos

Passo 1. Desembalagem e montagem

Verifique se todos os acessórios estão completos antes da montagem.

Passo 2.Conectando fonte de alimentação e fibra Patch Cords

Conecte a fonte de alimentação; conecte a luz de sinal à entrada

Passo 3.Ligar o Amplificador

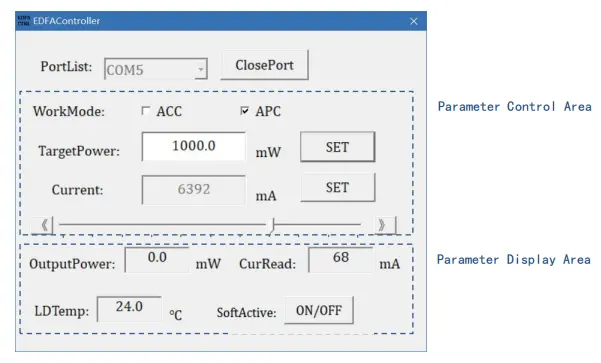

Ligue a alimentação do amplificador. Nota: A corrente operacional e o ganho os valores são os parâmetros definidos pelo computador host no último desligamento e pode ser modificado via software, se necessário. É estritamente proibido conectar ou desconecte os conectores de fibra enquanto o laser estiver operando.

Setp4.Shutdown

Desconecte o cabo de alimentação após o uso.

Notas de operação e Manutenção

● Não desligue a fonte de alimentação diretamente enquanto o amplificador estiver operando.

● Mantenha os conectores de fibra livres de poeira para evitar queimaduras na fibra face final do conector. Limpe o conector de fibra com papel para lentes sem poeira antes conexão, inspecione-a com um inspetor de extremidade de fibra e conecte via flange somente após confirmar a limpeza. Caso contrário, a face final do conector de fibra pode ser queimado quando o laser é ligado. Garanta uma operação sem laser quando flanges de conexão e coloque tampas de fibra contra poeira quando não estiverem em uso.

● Mantenha o equipamento seco e guarde-o em local seco.

Garantia de Qualidade e Serviço pós-venda

● Período de garantia:

Reparo ou substituição gratuita para defeitos não induzidos pelo homem dentro de 1 ano a partir da compra. Serviços de manutenção pagos disponíveis após 1 ano.

● Exclusões da Garantia Gratuita:

Durante o período de garantia gratuito, serviços gratuitos de reparo ou substituição será fornecido para falhas causadas por problemas de qualidade do produto. No entanto, Caixa A Optronics reserva-se o direito de recusar serviços de reparo gratuitos nos seguintes casos dentro do período de garantia:

(1) Danos causados por fatores naturais (por exemplo, raios, poeira) ou influências ambientais.

(2) Mau funcionamento devido à operação inadequada por parte do usuário.

(3) Danos físicos óbvios causados ​​por erro humano.

(4) Desmontagem, modificação ou reparo não autorizado.

(5) Etiquetas de garantia alteradas ou incompletas na caixa.

(6) Danos ou perdas durante o transporte.
