Laser acoplado de fibra 1530nm 40mW DFB

Visão geral do produto - Laser acoplado de fibra DFB de 1530nm 40mW

O laser acoplado a fibra DFB de 1530 nm e 40 mW (modelo BFLD-1530-40SM-FA) é um diodo laser de feedback distribuído de alto desempenho projetado para aplicações que exigem saída óptica monomodo estável e de alta potência. Fornecendo uma potência de saída óptica mínima de 40mW através de fibra monomodo com conector FC/APC, este dispositivo possui um isolador óptico integrado para evitar reflexão traseira e garantir uma operação estável.

Alojado em um pacote borboleta de 14 pinos com resfriador termoelétrico (TEC) integrado e termistor para comprimento de onda preciso e estabilização de energia, o laser oferece excelente taxa de supressão de modo lateral (≥35dB) e desempenho confiável em toda a faixa de temperatura operacional. A pinagem compatível com OC-48 simplifica a integração em projetos de sistemas existentes.

Este laser é adequado para sistemas de teste óptico, sistemas ópticos de alta potência, aplicações de detecção de fibra óptica e instrumentação que requer fontes de laser de 1530 nm estáveis ​​e de alta potência.

Principais recursos - Laser acoplado de fibra DFB de 1530nm 40mW

· Alta potência de saída óptica: mínimo de 40mW, típico de 50mW (saída de fibra SM)

· Comprimento de onda central: 1530 nm (faixa: 1527–1533 nm)

· Taxa de supressão de modo lateral alto (SMSR): ≥35dB

· Isolador óptico integrado para proteção contra reflexão traseira

· Pigtail de fibra monomodo com conector FC/APC

· Pacote borboleta de 14 pinos com TEC e termistor integrados

· Pinagem OC-48 compatível para fácil integração do sistema

· Fotodiodo de monitor integrado para monitoramento de energia

· Comprimento de onda de precisão e estabilização de energia via controle TEC

· Corrente de limite baixo: 20mA típico

· Pacote borboleta hermético para confiabilidade a longo prazo

Aplicações típicas - Laser acoplado de fibra DFB de 1530nm 40mW

· Sistemas ópticos de teste e medição

· Sensor de fibra óptica e aplicações de detecção distribuída

· Lasers de sementes de amplificadores ópticos e fontes de sinal

· Sistemas de multiplexação por divisão de comprimento de onda (WDM)

· Equipamento de teste de comunicação óptica

· Instrumentação de laboratório e pesquisa

· Caracterização e teste de componentes fotônicos

· Análise e medição de espectro óptico

· Sistemas laser industriais e integração OEM

Especificações do produto - Laser acoplado de fibra DFB de 1530nm 40mW

Avaliações Máximas Absolutas

Características Eletro-Ópticas (T = 25°C, IF = IOP)

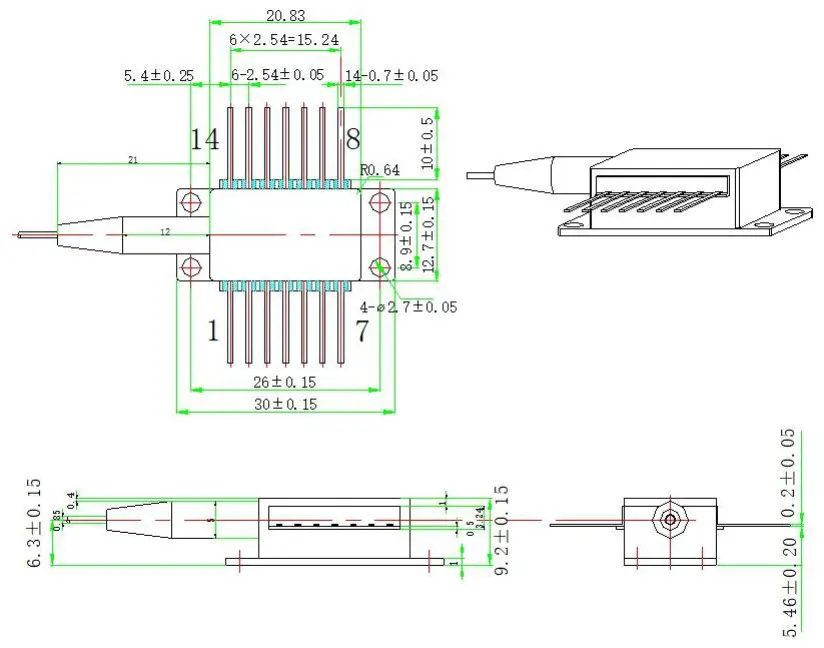

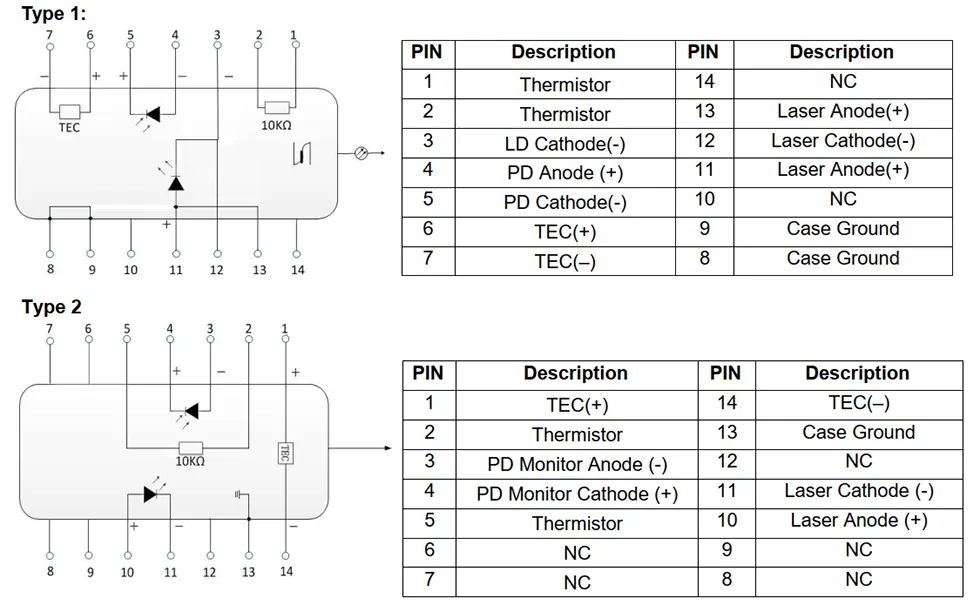

Definição de pacote e pino-Laser acoplado de fibra DFB de 1530nm 40mW

Informações para pedidos - Laser acoplado de fibra DFB de 1530nm 40mW

Modelos Disponíveis

Nota: Comprimentos de onda personalizados dentro da banda C, níveis de potência alternativos, diferentes comprimentos de fibra e opções de conectores estão disponíveis mediante solicitação. Entre em contato com nossa equipe de vendas para obter preços de configuração personalizados e prazo de entrega.

Por que escolher os lasers Box Optronics DFB?

· Tecnologia comprovada de chip laser DFB com comprimento de onda e especificações de potência consistentes

· 100% de testes funcionais e triagem antes do envio

· Preços competitivos com fornecimento direto da fábrica

· Quantidades de pedidos flexíveis — suporte para protótipos de P&D e produção em volume

· Opções de personalização de comprimento de onda, potência, comprimento da fibra, conector e configuração de pinos

· Estabilidade de fornecimento a longo prazo para programas de produção e integração de sistemas

· Embalagem borboleta hermética com TEC integrado para operação confiável

· Envio internacional via DHL/UPS/FedEx com rastreamento completo

Perguntas frequentes (FAQ)

P: Qual é a diferença entre os lasers DFB e FP?

R: Os lasers DFB (Feedback Distribuído) incorporam uma estrutura de grade integrada que permite operação em modo longitudinal único (SLM) com largura de linha estreita e alta taxa de supressão de modo lateral (SMSR ≥35dB para este dispositivo). Os lasers FP (Fabry-Perot) normalmente operam com vários modos longitudinais e possuem saída espectral mais ampla.

Os lasers DFB são preferidos para aplicações que exigem controle preciso do comprimento de onda e alta estabilidade, como sistemas WDM, detecção de fibra e instrumentação de precisão, enquanto os lasers FP são normalmente usados ​​para aplicações sensíveis ao custo, onde o controle rigoroso do comprimento de onda é menos crítico.

P: Por que um isolador integrado é importante?

R: As reflexões posteriores de conexões de fibra, componentes ópticos ou extremidades de fibra podem acoplar-se de volta ao diodo laser, causando flutuações de potência de saída, instabilidade de comprimento de onda e aumento de ruído. O isolador óptico integrado reduz o feedback óptico, ajudando a manter a potência de saída estável, a estabilidade do comprimento de onda e o desempenho de baixo ruído.

P: Qual é a função do TEC e do termistor?

R: O resfriador termoelétrico (TEC) e o termistor trabalham juntos para manter a temperatura do chip do laser por meio do controle preciso da temperatura do pacote. Como o comprimento de onda do laser e a potência de saída dependem da temperatura, o controle preciso da temperatura garante um desempenho estável em diversas condições ambientais. O termistor de 10kΩ (valor B 3950K) fornece feedback de temperatura ao controlador TEC, que ajusta a corrente TEC para manter a temperatura definida. Isto é essencial para aplicações que exigem comprimento de onda e potência consistentes.

P: O que significa compatível com pinagem OC-48?

R: A pinagem compatível com OC-48 refere-se a uma atribuição de pinos de pacote borboleta comumente adotada em aplicações de comunicação óptica OC-48 (SONET/SDH de 2,5 Gbps). Esta compatibilidade simplifica a integração em sistemas que utilizam interfaces elétricas e mecânicas semelhantes. Duas opções de pinagem (Tipo 1 e Tipo 2) estão disponíveis para acomodar diferentes designs de sistema.

P: Qual é a quantidade mínima de pedido (MOQ)?

R: O MOQ é de 1 unidade. Apoiamos quantidades de pedidos flexíveis. Os modelos padrão podem ser fornecidos em pequenas quantidades para pesquisa e desenvolvimento e prototipagem, bem como em volumes maiores para produção. Entre em contato com nossa equipe de vendas para obter preços específicos na quantidade necessária.

P: Posso obter um comprimento de onda ou nível de potência personalizado?

R: Sim, oferecemos opções de personalização, incluindo comprimentos de onda compatíveis com CWDM e outros comprimentos de onda personalizados dentro da faixa disponível, níveis de potência de saída alternativos, comprimentos de fibra personalizados, diferentes tipos de conectores (FC/APC, FC/UPC, LC, etc.) e configurações de pinos personalizadas. Entre em contato conosco com seus requisitos específicos e nossa equipe de engenharia analisará a viabilidade e fornecerá um orçamento.

P: Qual corrente de unidade é necessária para atingir uma saída de 40mW?

R: A corrente operacional típica a 25°C é 200mA, com um máximo de 300mA. A corrente limite é normalmente 20mA (mínimo de 14mA, máximo de 50mA). A corrente operacional real pode variar entre dispositivos individuais e com a temperatura. Recomendamos o uso de um driver de diodo laser com limitação de corrente apropriada e funcionalidade APC (Automatic Power Control) para operação estável.

P: A embalagem da borboleta está hermeticamente fechada?

R: Sim, o pacote borboleta de 14 pinos é hermeticamente selado, protegendo o chip do laser, o isolador e os componentes internos contra umidade, poeira e contaminantes ambientais. Isto garante uma operação confiável a longo prazo e é importante para manter um desempenho consistente durante toda a vida útil do produto.

Folha de dados e folha de teste - Laser acoplado de fibra DFB de 1530 nm e 40 mW

Ficha de dados

folha de teste
