laser de 1550,12nm DWDM DFB

Visão geral do produto - Laser DWDM DFB de 1550,12 nm

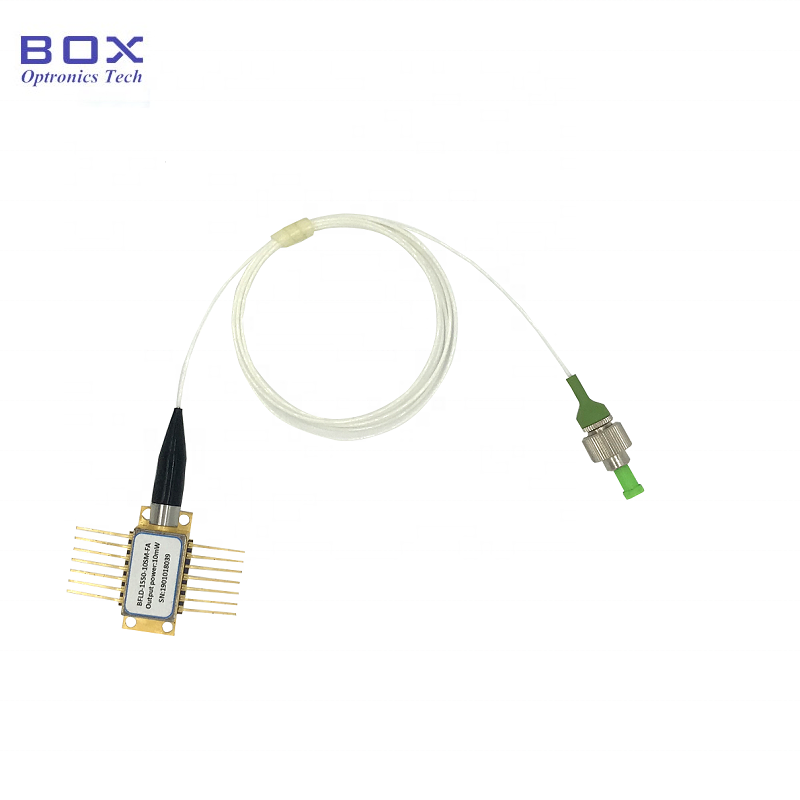

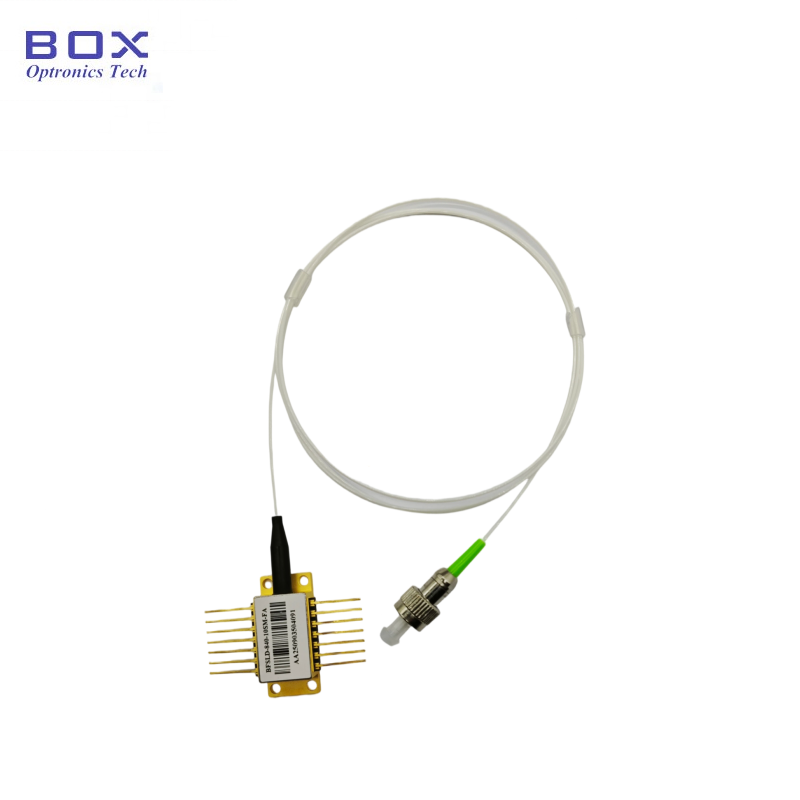

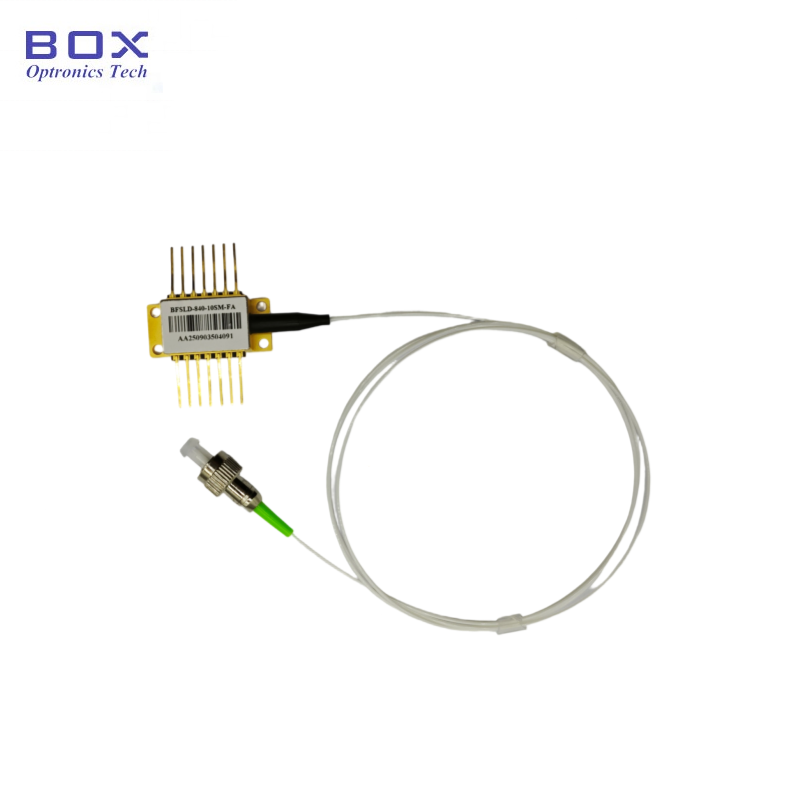

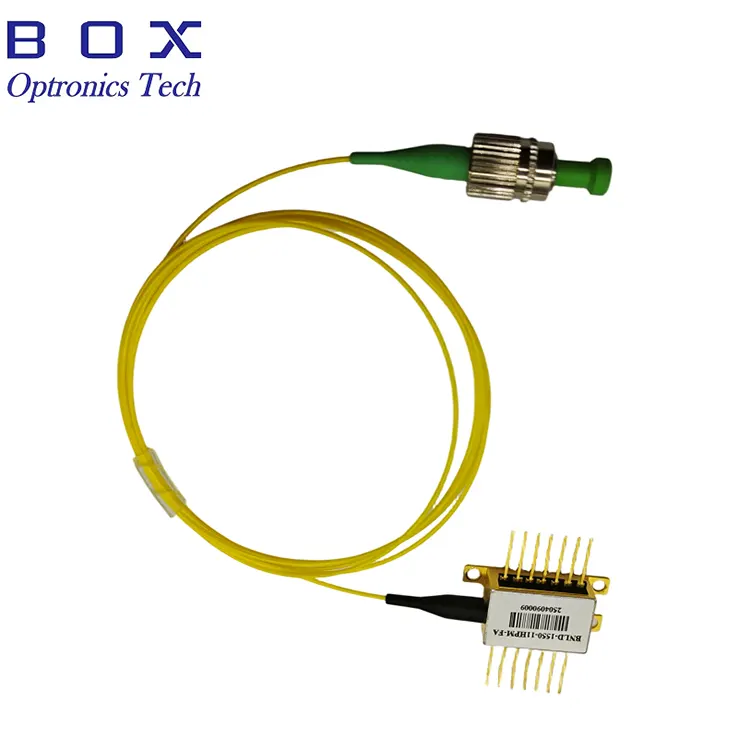

O laser DWDM DFB de 1550,12 nm (modelo BFLD-CH34-XXSM-FA, ITU Grid Channel 34) é um diodo laser de feedback distribuído embalado em borboleta de 14 pinos projetado especificamente para transmissão analógica CATV e aplicações de comunicação óptica DWDM. Operando no comprimento de onda de rede padrão da ITU de 1550,12 nm, este dispositivo fornece potência de saída óptica de 10mW ou 20mW através de fibra monomodo ou de manutenção de polarização com conector FC/APC.

Alojado em um pacote borboleta hermético de 14 pinos com isolador integrado, resfriador termoelétrico (TEC), termistor de 10kΩ e fotodiodo monitor, o laser fornece estabilização de temperatura e energia em toda a faixa de temperatura operacional de -40°C a +85°C. Duas configurações de pinagem (Tipo 1 e Tipo 2) estão disponíveis para compatibilidade com diferentes designs de placas de sistema.

Principais recursos - Laser DWDM DFB de 1550,12 nm

· Comprimento de onda de grade padrão ITU: 1550,12 nm (Canal 34), faixa completa CH18–CH64 opcional

· Alta potência de saída óptica: 10mW ou 20mW

· Design avançado de chip analógico otimizado para transmissão CATV

· Taxa de supressão de modo lateral alto: SMSR ≥30dB

· Isolador óptico integrado: isolamento ≥30dB a 25°C

· Alta perda de retorno óptico: ≥40dB

· Ampla largura de banda de modulação: 2,5 GHz típico

· Pacote borboleta hermético de 14 pinos com TEC e termistor integrados

· Fotodiodo de monitor integrado para monitoramento de energia

· Opções de fibra: fibra monomodo SMF-28e ou fibra de manutenção de polarização PMF-1550

· Conector FC/APC padrão, pigtail de 1,0 m (tubo solto de 900 μm)

· Ampla faixa de temperatura operacional: -40°C a +85°C

· Duas configurações de pinagem (Tipo 1/Tipo 2) para flexibilidade de design

Aplicações típicas - Laser DWDM DFB de 1550,12 nm

· Redes de transmissão CATV e sistemas de transmissão headend

· Redes com recursos de fibra limitados (multiplexação de comprimento de onda)

· Hub de televisão a cabo e equipamentos de distribuição

· Módulos transmissores ópticos para RF analógico sobre fibra

· Teste de fibra óptica e instrumentação de medição

· Distribuição de sinal de satélite e RF por fibra

· Pesquisa e desenvolvimento em laboratórios de comunicação óptica

· Integração OEM em equipamentos de CATV e telecomunicações

Especificações do produto - Laser DWDM DFB de 1550,12 nm

Avaliações Máximas Absolutas

Características Eletro-Ópticas (T = 25°C, IF = IOP)

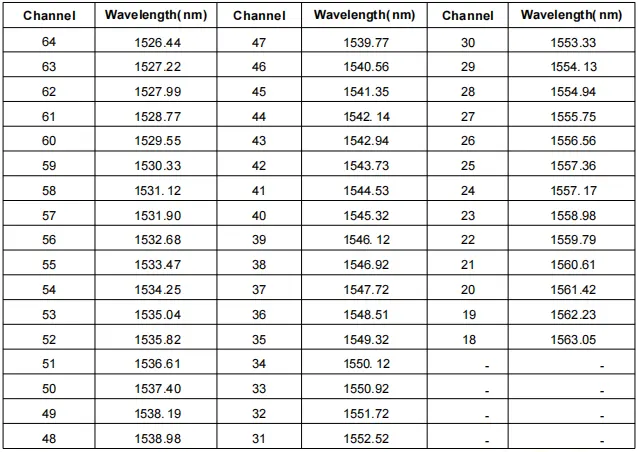

Referência de comprimento de onda da grade ITU (canais selecionados)

Nota: Canais de grade ITU completos CH18–CH64 (1526,44nm–1563,05nm) disponíveis mediante solicitação.

Especificações de fibra óptica - Laser DWDM DFB de 1550,12 nm

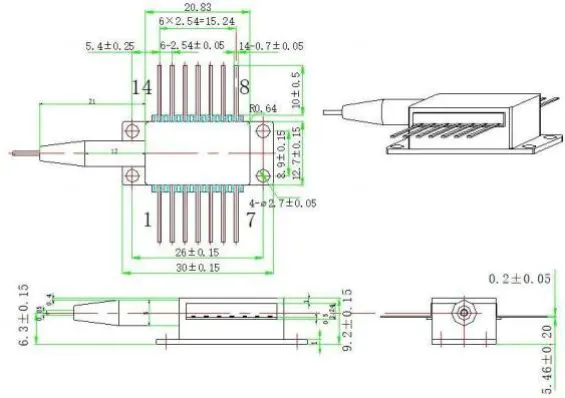

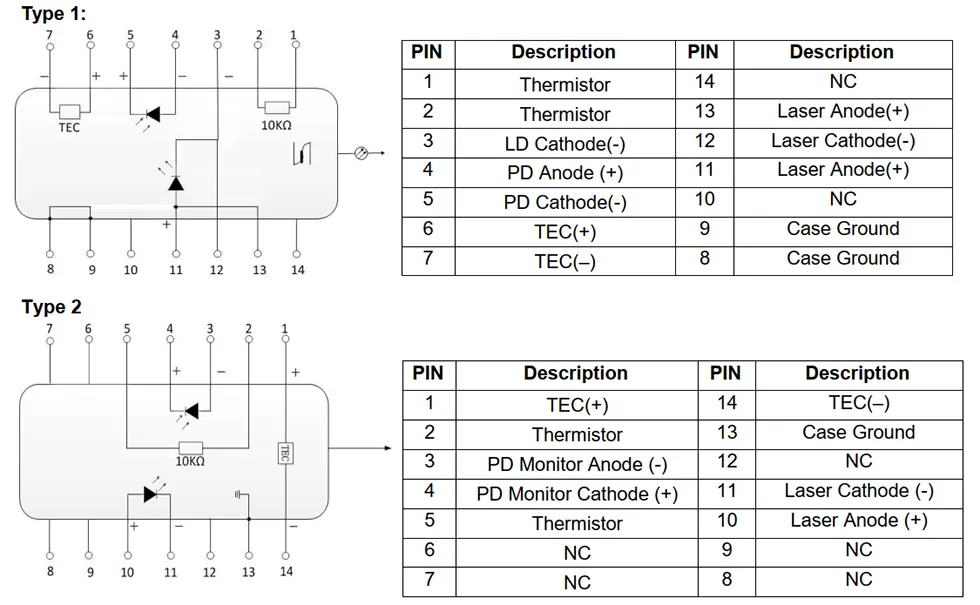

Definição de pacote e pino-1550,12nm DWDM DFB Laser

Informações para pedidos - Laser DWDM DFB de 1550,12 nm

Nomenclatura do Modelo

BFLD - XXXX - XX - XX - XX (-X)

Exemplo: BFLD-CH34-10SM-FA

Por que escolher os lasers Box Optronics DWDM DFB?

· Tecnologia comprovada de chip laser DFB com design analógico otimizado para aplicações CATV

· 100% de testes funcionais e triagem antes do envio

· Suporte completo ao comprimento de onda da grade ITU (CH18–CH64) com tolerância de comprimento de onda restrita

· Preços competitivos com fornecimento direto da fábrica

· Quantidades de pedidos flexíveis — suporte para protótipos de P&D e produção em volume

· Opções de personalização de comprimento de onda, potência, tipo de fibra, conector e configuração de pinos

· Estabilidade de fornecimento de longo prazo para programas de implantação e produção de redes CATV

· Embalagem borboleta hermética com TEC integrado para operação confiável em amplas temperaturas

· Envio internacional via DHL/UPS/FedEx com rastreamento completo

Perguntas frequentes (FAQ)

P: Qual é a diferença entre este laser DWDM DFB e um laser DFB padrão?

R: Este laser DFB de grade ITU combina controle preciso de comprimento de onda com desempenho analógico otimizado para CATV. Ele apresenta um design de chip de laser otimizado para alta relação portadora-ruído (CNR), baixo desempenho de distorção (CSO/CTB) e saída óptica estável.

Comparados com os lasers DFB padrão projetados principalmente para comunicação óptica digital, os lasers CATV DFB são otimizados especificamente para aplicações de modulação analógica onde a linearidade e o desempenho de ruído são críticos.

P: Quais comprimentos de onda da grade ITU estão disponíveis?

R: Oferecemos comprimentos de onda de grade ITU-T de CH18 (1563,05 nm) a CH64 (1526,44 nm), cobrindo canais DWDM de banda C comumente usados. Comprimentos de onda personalizados estão disponíveis de acordo com requisitos específicos do sistema.

P: Qual é a diferença entre as opções de fibra SMF e PMF?

R: SMF-28e é uma fibra monomodo padrão, adequada para a maioria das aplicações de CATV e comunicação óptica em geral onde a polarização não é crítica. PMF-1550 é uma fibra que mantém a polarização, projetada para sistemas sensíveis à polarização. Para fibra PM, o eixo lento está alinhado à chave do conector. Selecione com base nos requisitos de polarização do seu sistema.

P: Por que um isolador integrado é importante para aplicações CATV?

R: O feedback óptico causado por reflexões de fibra ou componentes ópticos pode introduzir ruído, instabilidade de comprimento de onda e degradação de sinal em sistemas de transmissão analógica. O isolador óptico integrado suprime o feedback óptico, garantindo potência de saída estável, baixo ruído e desempenho confiável de transmissão CATV.

P: Qual é a quantidade mínima de pedido (MOQ)?

R: O MOQ é de 1 unidade. Apoiamos quantidades de pedidos flexíveis. Os modelos padrão podem ser fornecidos em pequenas quantidades para pesquisa e desenvolvimento e prototipagem, bem como em volumes maiores para implantação e produção de redes CATV. Entre em contato com nossa equipe de vendas para obter preços específicos na quantidade necessária.

P: Posso obter uma configuração personalizada de comprimento de onda, potência ou conector?

R: Sim, oferecemos opções abrangentes de personalização, incluindo qualquer comprimento de onda de rede ITU (CH18–CH64), níveis de potência de saída personalizados entre 6–20mW, tipos e comprimentos de fibra alternativos, diferentes tipos de conectores (FC/APC, SC/APC, LC, etc.) e configurações de pinos personalizadas (Tipo 1 ou Tipo 2). Entre em contato conosco com seus requisitos específicos e nossa equipe de engenharia analisará a viabilidade e fornecerá um orçamento.
