Módulo de diodo laser 1030nm 50mW DFB

Índice

1. Introdução do 1030nm Módulo de diodo laser 50mW DFB

2. Especificações Técnicas

3. Recursos do produto

4. Aplicações Típicas

5. Detalhes do produto

6. Informações sobre pedidos

7. Folha de dados e folha de teste

8. Condições de cotação e pagamento

9. Prazo de entrega

10. Notas de operação

11. Garantia de Qualidade e Serviço pós-venda

Introdução do produto

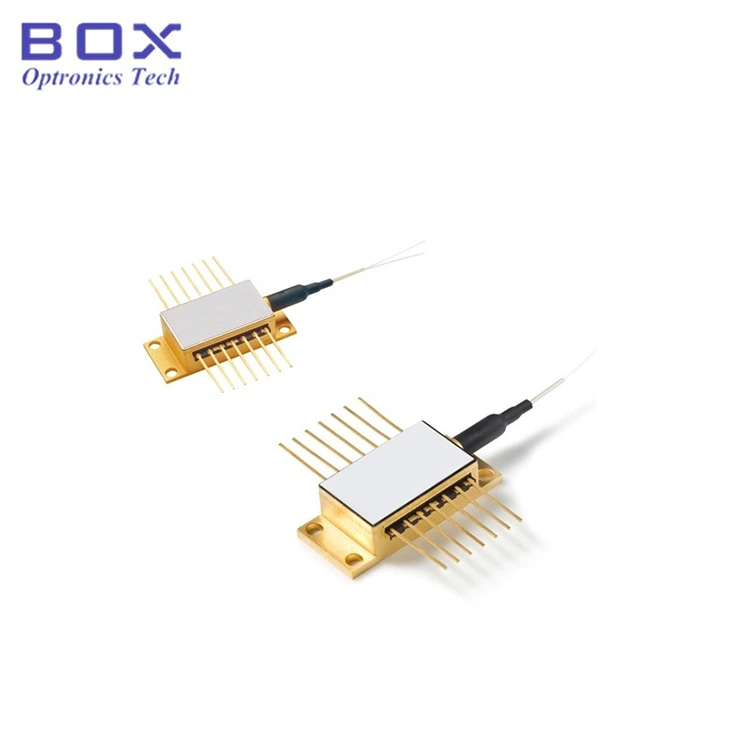

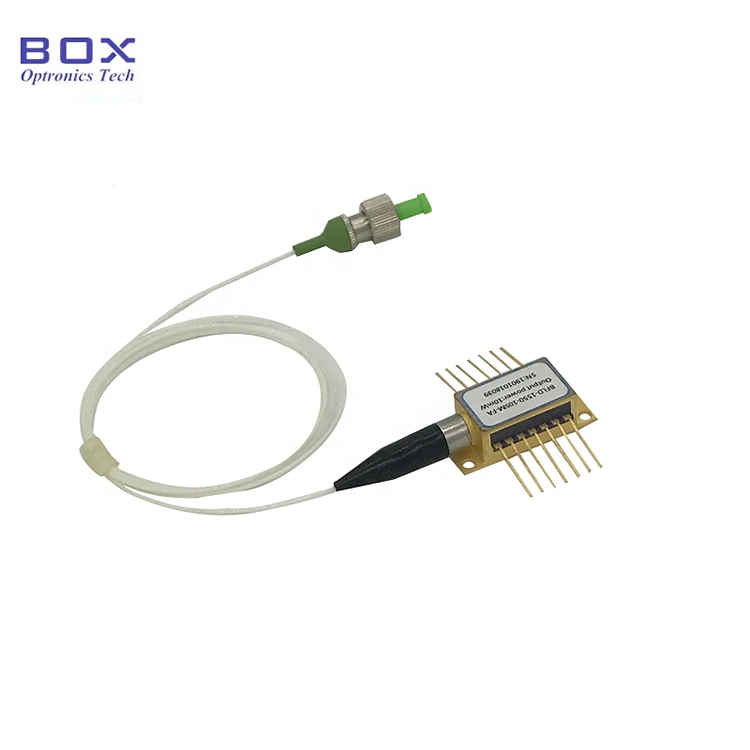

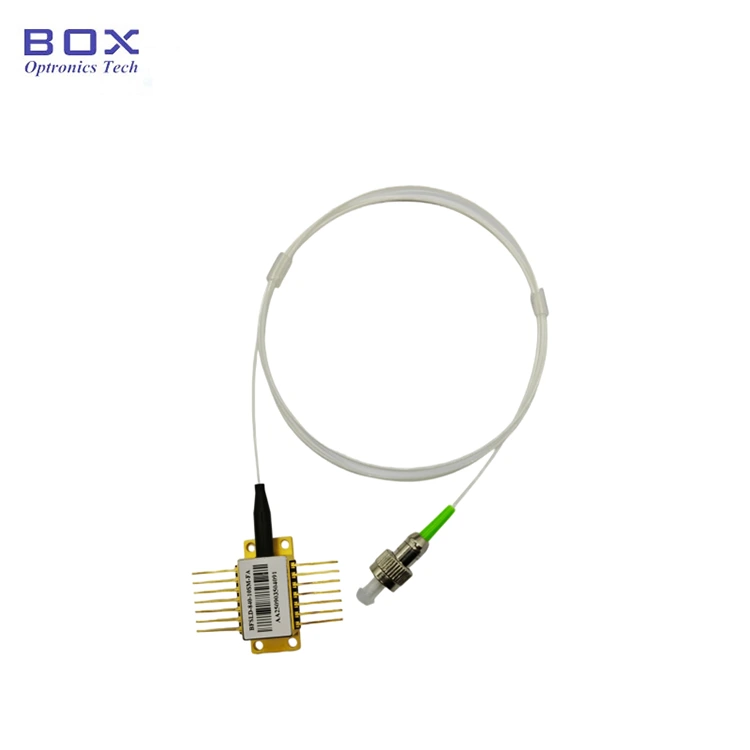

O módulo de diodo laser DFB de 1030nm 50mW é hermeticamente selado em um pacote borboleta de 14 pinos. Ele suporta operação CW ou pulso, e integra cooler e termistor TEC para um espectro estável. Adequado para espectroscopia, telecomunicações, iluminação e detecção. Antes de ligar, primeiro ative o cooler TEC, em seguida, aplique energia em pequenos incrementos para evitar o superaquecimento do chip ou ficando sobrecarregado.

Especificações do produto

Recursos do produto

● Laser de feedback distribuído;

● Operação CW ou pulsada;

● Monitor integrado PD, cooler termoelétrico e termistor;

● Conector FC/APC opcional.

Aplicações de produtos

● Espectroscopia;

● Telecomunicações;

● Iluminação;

● Sentindo.

Produto Detalhes

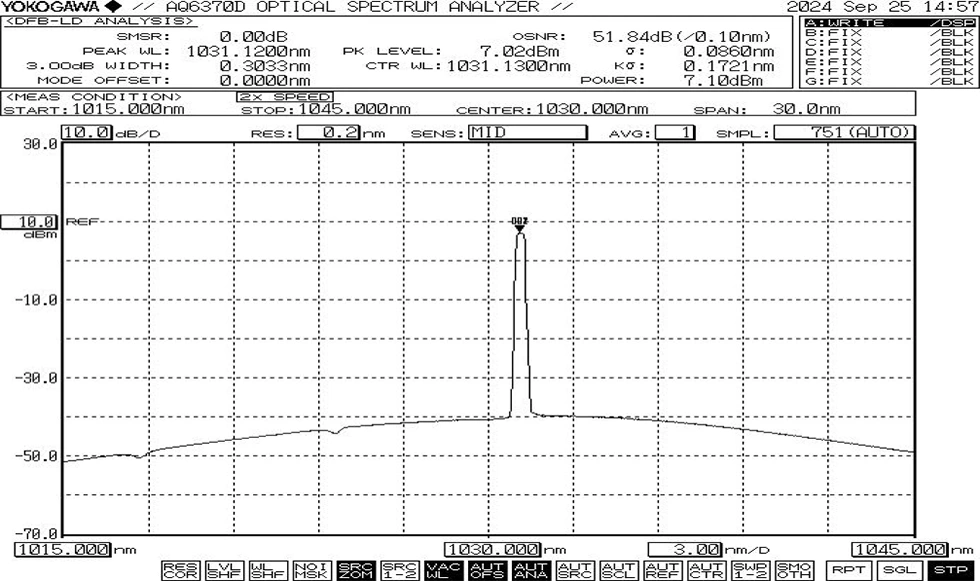

● Espectro típico: 1030nm, tolerância WL de +/-2nm

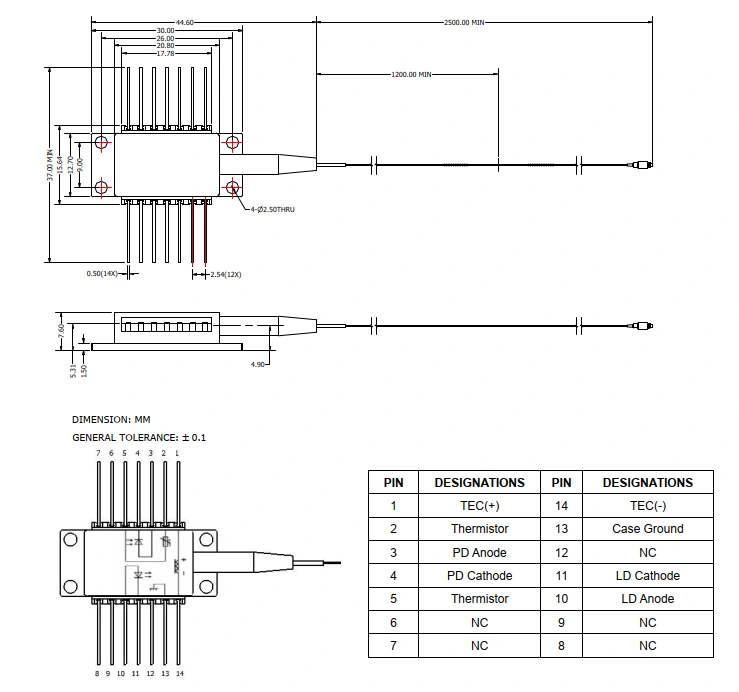

● Desenho do pacote e definição de pinagem (Unidade:mm)

Perguntas frequentes

(1)É possível ajustar o comprimento de onda variando a temperatura? Qual é o coeficiente?

--Comprimento de onda/coeficiente de temperatura 0,01nm/℃.

(2) Qual é o tipo de fibra?

--Corning HI1060, NA=0,14, MFD=6,2um@1060nm.

(3)Qual é o faixa ajustável de potência?

--10~100%.

(4) Você fornecer um tubo protetor e conector para o LD?

--Sim. Tubo solto de 900um e FC/APC são opcionais.

Pedido informação

por exemplo: BFLD-D1030-50SM-FA

(Informações do pedido: Módulo de diodo laser DFB de 1030nm 50mW, borboleta pacote, com fibra SM, conector FC/APC).

Para outros requisitos personalizados, entre em contato: sales06@boxoptronics.com

Folha de dados e Folha de teste

Ficha de dados

Folha de teste

Termos de cotação e pagamento

● Termos de cotação

(1) EXW:

Se você tiver uma conta DHL/UPS/FedEx, a Box Optronics sugere usar o EXW. Enviamos através da sua conta; não cobramos o custo de envio.

(2) PAD:

Se você não tiver uma conta, pague antecipadamente o custo de envio para os produtos.

● Condições de pagamento

PayPal e T/T estão disponíveis.

Tempo de espera

Demora cerca de 10 dias úteis para produção. (Se houver algum em estoque, será enviado mais rápido.)

A logística internacional pode levar de 3 a 5 dias úteis.

Operação Notas

● Durante a operação, este dispositivo emite um raio laser de alta intensidade; fazer não olhe diretamente para a face da extremidade da fibra, pois isso pode causar lesões nos olhos.

● As fibras ópticas são frágeis; não use a fibra para puxar o dispositivo. Ao inserir ou remover um dispositivo da tomada, não aplique pressão ou puxe a manga localizada na parte traseira da caixa do dispositivo. Para dispositivos equipado com conectores, certifique-se de que tanto o dispositivo quanto o conector de fibra são levantados simultaneamente durante a instalação ou remoção.

● Se os pinos necessitarem de soldagem, a temperatura de soldagem não deve exceda 260°C e o tempo de soldagem não deve exceder 10 segundos. Particular atenção deve ser dada ao seguinte: durante o processo de soldagem, o o dispositivo deve estar desligado e o ferro de soldar deve estar devidamente aterrado.

● Ao usar o dispositivo, respeite rigorosamente a tensão operacional e intervalos atuais especificados na folha de dados. Parâmetros principais - incluindo Ith (Corrente Limite), Iop max (Corrente Operacional Máxima), Vop max (Máxima Tensão operacional) e λc (comprimento de onda central) - devem ser referenciados especificamente no relatório de teste fornecido no momento do envio.Nota:Operação além das classificações máximas absolutas pode causar danos permanentes ao dispositivo.

Garantia de Qualidade e Serviço pós-venda

● Período de garantia:

Reparo ou substituição gratuita para defeitos não induzidos pelo homem dentro de 1 ano a partir da compra. Serviços de manutenção pagos disponíveis após 1 ano.

● Exclusões da Garantia Gratuita:

Durante o período de garantia gratuito, serviços gratuitos de reparo ou substituição será fornecido para falhas causadas por problemas de qualidade do produto. No entanto, Caixa A Optronics reserva-se o direito de recusar serviços de reparo gratuitos nos seguintes casos dentro do período de garantia:

(1) Danos causados por fatores naturais (por exemplo, raios, poeira) ou influências ambientais.

(2) Mau funcionamento devido à operação inadequada por parte do usuário.

(3) Danos físicos óbvios causados ​​por erro humano.

(4) Desmontagem, modificação ou reparo não autorizado.

(5) Etiquetas de garantia alteradas ou incompletas na caixa.

(6) Danos ou perdas durante o transporte.
