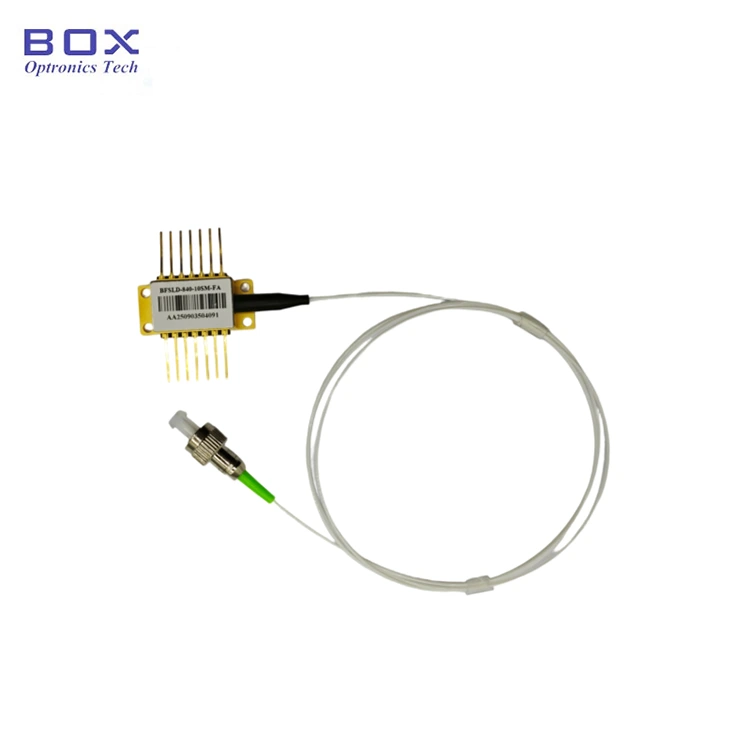

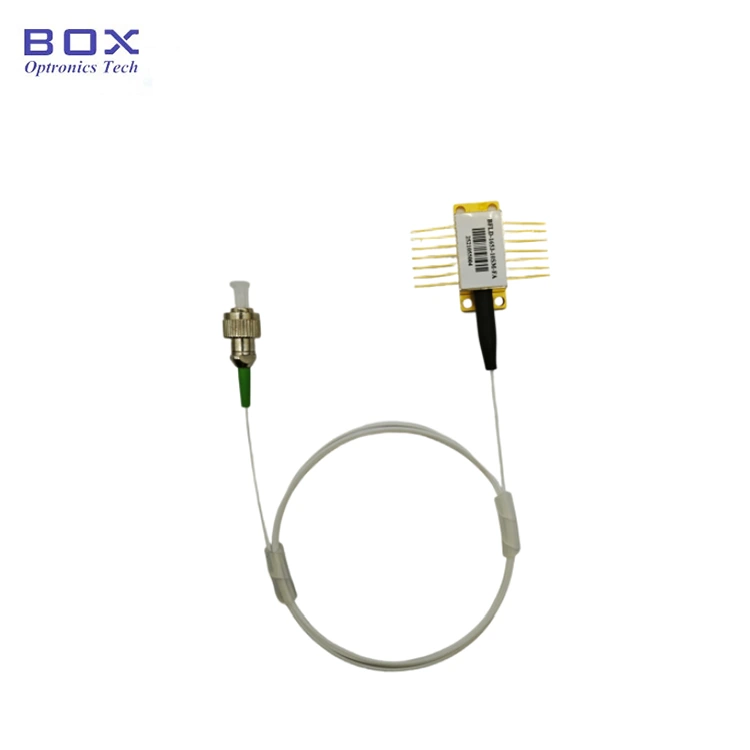

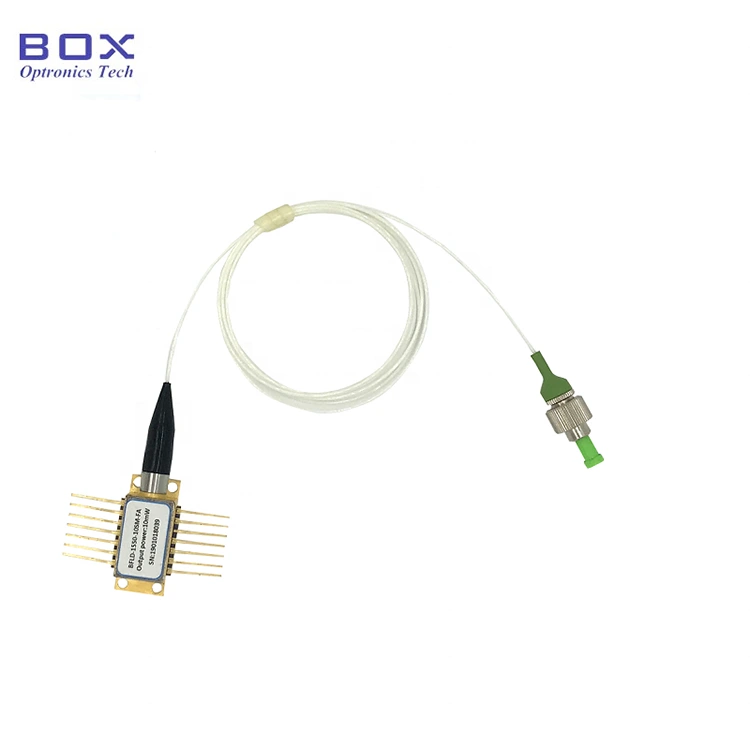

Diodo laser de banda DWDM DFB de 10mW C+L

Box Optronics, um fabricante profissional de componentes optoeletrônicos, fornece o diodo laser DWDM DFB de banda C + L de 10 mW, um laser de feedback distribuído de alta precisão com precisão de comprimento de onda de ± 0,2 nm para sistemas DWDM, detecção de fibra óptica e aplicações de fonte de laser de precisão. Com uma faixa de comprimento de onda ultralarga opcional de 1527,22 nm (C63) a 1610,92 nm (L61) em banda C e banda L, este laser oferece potência de saída óptica CW de 10mW. Alojado em um pacote borboleta de 14 pinos padrão da indústria com um resfriador termoelétrico (TEC) integrado, termistor, fotodiodo de monitor e isolador óptico integrado.

Enviar consulta

Descrição do produto

Visão geral do produto - Diodo laser DWDM DFB de banda C + L de 10mW

O diodo laser DWDM DFB de banda C+L de 10 mW da Box Optronics é uma fonte de laser de comprimento de onda de precisão com comprimentos de onda de banda C+L opcionais de 1527,22 ~ 1610,92 nm com precisão de comprimento de onda de ± 0,2 nm e potência de saída óptica de 10 mW. TEC integrado, termistor, fotodiodo de monitor e isolador óptico em um pacote borboleta padrão de 14 pinos, fornecendo controle de comprimento de onda estável, operação de baixo ruído e fácil integração do sistema OEM. Projetado para sistemas de comunicação DWDM, detecção de fibra e instrumentação óptica de precisão.

Principais recursos - Diodo laser DWDM DFB de banda C + L de 10mW

· Comprimentos de onda da banda C+L opcionais: 1527,22 nm (C63) a 1610,92 nm (L61)

· Taxa de supressão de modo lateral alto: ≥40dB mínimo, 50dB típico (CW)

· Ruído de baixa intensidade relativa (RIN): ≤ -145dB/Hz (20-1000MHz)

· Isolador óptico integrado: isolamento ≥30dB

· Resfriador termoelétrico integrado (TEC) e termistor de 10kΩ para estabilização de comprimento de onda

· Opções de fibra: fibra monomodo SMF-28e ou fibra de manutenção de polarização PM1550

· Conector de fibra FC/APC padrão ou personalizado

· Monitor fotodiodo integrado para monitoramento de potência de saída

· Qualificação de confiabilidade Telcordia GR-468, compatível com RoHS

Aplicações típicas - Diodo laser DWDM DFB de banda C + L de 10mW

· Sistemas de transmissão de multiplexação por divisão de comprimento de onda denso (DWDM) em banda C e banda L

· Módulos transmissores DWDM e placas transponder para redes de telecomunicações

· Sistemas de detecção de fibra óptica para medição de temperatura, deformação e vibração

· Análise de espectro óptico e fontes de referência de comprimento de onda

· Equipamento de caracterização e teste de componentes ópticos

· Pesquisa e desenvolvimento em laboratórios de fotônica e comunicação óptica

· Integração OEM em equipamentos de transmissão de telecomunicações e instrumentos de teste

Especificações do produto - Diodo laser DWDM DFB de banda C + L de 10mW

Avaliações Máximas Absolutas

Parâmetro	Símbolo	Doença	Min.	Tipo.	Máx.	Unidade
Temperatura de armazenamento	Ts	-	-40	-	85	°C
Temperatura da caixa operacional	Principal	-	-20	-	70	°C
Corrente direta	SE	CW	-	-	200	mA
Tensão reversa do laser	VLR	-	-	-	2	V
Corrente direta PD	IFPD	-	-	-	5	mA
Tensão reversa PD	VRPD	-	-	-	10	V
Corrente TEC	ITEC	-	-	-1,5	+1,5	A
Tensão TÉCNICA	VTEC	-	-	-3,5	+3,5	V

Características ópticas (T = temperatura do laser de 25°C)

Parâmetro	Símbolo	Condição de teste	Min.	Tipo.	Máx.	Unidade
Comprimento de onda central	λc	TL=15~35°C, CW	Exibido em canais selecionados			nm
Potência de saída óptica de pico	PO	-	10	-	-	mW
Largura de linha espectral	LW	FWHM	-	3	5	MHz
Taxa de supressão de modo lateral	SMSR	CW	40	50	-	dB
Isolamento Óptico	-	-	30	-	-	dB
Ruído de intensidade relativa	RIN	20–1000 MHz	-	-	-145	dB/Hz
Desvio de comprimento de onda (EOL)	Δλ	Vida útil de 25 anos	-	-	±0,1	nm
Coeficiente de temperatura de comprimento de onda	Δλ/ΔT	TÉCNICA 15°C a 35°C	-	0.09	-	nm/°C
Coeficiente de corrente de comprimento de onda	Δλ/ΔI	-	-	0.01	-	nm/mA

Características Elétricas (T = 25°C de Temperatura do Laser)

Parâmetro	Símbolo	Condição de teste	Min.	Tipo.	Máx.	Unidade
Corrente Limite	É	-	-	10	35	mA
Eficiência de inclinação	η	PO=10mW, CW	0.05	0.13	0.2	mW/mA
Corrente operacional	Iop	PO=10mW, CW	-	100	150	mA
Temperatura definida TEC	Ts	-	15	-	35	°C
Tensão direta do laser	FV	PO=10mW, CW	-	1.2	3.0	V
Monitorar corrente PD	IMPD	PO=10mW, CW	10	-	2500	µA
Monitorar corrente escura	EU IA	SE=0mA, VRPD=5V	-	-	0.1	µA
Corrente do termistor	TIC	-	10	-	100	µA
Resistência do termistor	RTH	TL=25°C	9.5	10	10.5	kΩ
Constante do termistor	B	-	3800	-	4100	K
Corrente TEC	ITEC	TL=25°C, TC=70°C	-1,5	-	+1,5	A
Tensão TÉCNICA	VTEC	TL=25°C, TC=70°C	-3,5	-	+3,5	V
Capacidade TÉCNICA	ΔT	Tc=70°C	-	-	50	°C

Canais selecionados: Número da peça e lista de comprimento de onda do centro do laser conforme abaixo

Canal	Número da peça	Min. Comprimento de onda (nm)	Tipo. Comprimento de onda (nm)	Máx. Comprimento de onda (nm)	Unidade
Capítulo 63	BFLD-C63-10XX-XX	1527.02	1527.22	1527.42	nm
H62	BFLD-H62-10XX-XX	1527.40	1527.60	1527.80	nm
C62	BFLD-C62-10XX-XX	1527.79	1527.99	1528.19	nm
H61	BFLD-H61-10XX-XX	1528.18	1528.38	1528.58	nm
C61	BFLD-C61-10XX-XX	1528.57	1528.77	1528.97	nm
H60	BFLD-H60-10XX-XX	1528.96	1529.16	1529.36	nm
C60	BFLD-C60-10XX-XX	1529.35	1529.55	1529.75	nm
H59	BFLD-H59-10XX-XX	1529.74	1529.94	1530.14	nm
Capítulo 59	BFLD-C59-10XX-XX	1530.13	1530.33	1530.53	nm
H58	BFLD-H58-10XX-XX	1530.52	1530.72	1530.92	nm
Capítulo 58	BFLD-C58-10XX-XX	1530.92	1531.12	1531.32	nm
H57	BFLD-H57-10XX-XX	1531.31	1531.51	1531.71	nm
Capítulo 57	BFLD-C57-10XX-XX	1531.70	1531.90	1532.10	nm
H56	BFLD-H56-10XX-XX	1532.09	1532.29	1532.49	nm
Capítulo 56	BFLD-C56-10XX-XX	1532.48	1532.68	1532.88	nm
H55	BFLD-H55-10XX-XX	1532.87	1533.07	1533.27	nm
Capítulo 55	BFLD-C55-10XX-XX	1533.27	1533.47	1533.67	nm
H54	BFLD-H54-10XX-XX	1533.66	1533.86	1534.06	nm
Capítulo 54	BFLD-C54-10XX-XX	1534.05	1534.25	1534.45	nm
H53	BFLD-H53-10XX-XX	1534.44	1534.64	1534.84	nm
Capítulo 53	BFLD-C53-10XX-XX	1534.84	1535.04	1535.24	nm
H52	BFLD-H52-10XX-XX	1535.23	1535.43	1535.63	nm
Capítulo 52	BFLD-C52-10XX-XX	1535.62	1535.82	1536.02	nm
H51	BFLD-H51-10XX-XX	1536.02	1536.22	1536.42	nm
Capítulo 51	BFLD-C51-10XX-XX	1536.41	1536.61	1536.81	nm
H50	BFLD-H50-10XX-XX	1536.80	1537.00	1537.20	nm
C50	BFLD-C50-10XX-XX	1537.20	1537.40	1537.60	nm
H49	BFLD-H49-10XX-XX	1537.59	1537.79	1537.99	nm
Capítulo 49	BFLD-C49-10XX-XX	1537.99	1538.19	1538.39	nm
H48	BFLD-H48-10XX-XX	1538.38	1538.58	1538.78	nm
Capítulo 48	BFLD-C48-10XX-XX	1538.78	1538.98	1539.18	nm
H47	BFLD-H47-10XX-XX	1539.17	1539.37	1539.57	nm
Capítulo 47	BFLD-C47-10XX-XX	1539.57	1539.77	1539.97	nm
H46	BFLD-H46-10XX-XX	1539.96	1540.16	1540.36	nm
Capítulo 46	BFLD-C46-10XX-XX	1540.36	1540.56	1540.76	nm
H45	BFLD-H45-10XX-XX	1540.75	1540.95	1541.15	nm
C45	BFLD-C45-10XX-XX	1541.15	1541.35	1541.55	nm
H44	BFLD-H44-10XX-XX	1541.55	1541.75	1541.95	nm
Capítulo 44	BFLD-C44-10XX-XX	1541.94	1542.14	1542.34	nm
H43	BFLD-H43-10XX-XX	1542.34	1542.54	1542.74	nm
Capítulo 43	BFLD-C43-10XX-XX	1542.74	1542.94	1543.14	nm
H42	BFLD-H42-10XX-XX	1543.13	1543.33	1543.53	nm
Capítulo 42	BFLD-C42-10XX-XX	1543.53	1543.73	1543.93	nm
H41	BFLD-H41-10XX-XX	1543.93	1544.13	1544.33	nm
Capítulo 41	BFLD-C41-10XX-XX	1544.33	1544.53	1544.73	nm
H40	BFLD-H40-10XX-XX	1544.72	1544.92	1545.12	nm
C40	BFLD-C40-10XX-XX	1545.12	1545.32	1545.52	nm
H39	BFLD-H39-10XX-XX	1545.52	1545.72	1545.92	nm
Capítulo 39	BFLD-C39-10XX-XX	1545.92	1546.12	1546.32	nm
H38	BFLD-H38-10XX-XX	1546.32	1546.52	1546.72	nm
Capítulo 38	BFLD-C38-10XX-XX	1546.72	1546.92	1547.12	nm
H37	BFLD-H37-10XX-XX	1547.12	1547.32	1547.52	nm
Capítulo 37	BFLD-C37-10XX-XX	1547.52	1547.72	1547.92	nm
H36	BFLD-H36-10XX-XX	1547.91	1548.11	1548.31	nm
Capítulo 36	BFLD-C36-10XX-XX	1548.31	1548.51	1548.71	nm
H35	BFLD-H35-10XX-XX	1548.71	1548.91	1549.11	nm
C35	BFLD-C35-10XX-XX	1549.12	1549.32	1549.52	nm
H34	BFLD-H34-10XX-XX	1549.52	1549.72	1549.92	nm
Capítulo 34	BFLD-C34-10XX-XX	1549.92	1550.12	1550.32	nm
H33	BFLD-H33-10XX-XX	1550.32	1550.52	1550.72	nm
Capítulo 33	BFLD-C33-10XX-XX	1550.72	1550.92	1551.12	nm
H32	BFLD-H32-10XX-XX	1551.12	1551.32	1551.52	nm
Capítulo 32	BFLD-C32-10XX-XX	1551.52	1551.72	1551.92	nm
H31	BFLD-H31-10XX-XX	1551.92	1552.12	1552.32	nm
Capítulo 31	BFLD-C31-10XX-XX	1552.32	1552.52	1552.72	nm
H30	BFLD-H30-10XX-XX	1552.73	1552.93	1553.13	nm
C30	BFLD-C30-10XX-XX	1553.13	1553.33	1553.53	nm
H29	BFLD-H29-10XX-XX	1553.53	1553.73	1553.93	nm
Capítulo 29	BFLD-C29-10XX-XX	1553.93	1554.13	1554.33	nm
H28	BFLD-H28-10XX-XX	1554.34	1554.54	1554.74	nm
Capítulo 28	BFLD-C28-10XX-XX	1554.74	1554.94	1555.14	nm
H27	BFLD-H27-10XX-XX	1555.14	1555.34	1555.54	nm
Capítulo 27	BFLD-C27-10XX-XX	1555.55	1555.75	1555.95	nm
H26	BFLD-H26-10XX-XX	1555.95	1556.15	1556.35	nm
Capítulo 26	BFLD-C26-10XX-XX	1556.35	1556.55	1556.75	nm
H25	BFLD-H25-10XX-XX	1556.76	1556.96	1557.16	nm
C25	BFLD-C25-10XX-XX	1557.16	1557.36	1557.56	nm
H24	BFLD-H24-10XX-XX	1557.57	1557.77	1557.97	nm
Capítulo 24	BFLD-C24-10XX-XX	1557.97	1558.17	1558.37	nm
H23	BFLD-H23-10XX-XX	1558.38	1558.58	1558.78	nm
Capítulo 23	BFLD-C23-10XX-XX	1558.78	1558.98	1559.18	nm
H22	BFLD-H22-10XX-XX	1559.19	1559.39	1559.59	nm
C22	BFLD-C22-10XX-XX	1559.59	1559.79	1559.99	nm
H21	BFLD-H21-10XX-XX	1560.00	1560.20	1560.40	nm
Capítulo 21	BFLD-C21-10XX-XX	1560.41	1560.61	1560.81	nm
H20	BFLD-H20-10XX-XX	1560.81	1561.01	1561.21	nm
C20	BFLD-C20-10XX-XX	1561.22	1561.42	1561.62	nm
H19	BFLD-H19-10XX-XX	1561.63	1561.83	1562.03	nm
Capítulo 19	BFLD-C19-10XX-XX	1562.03	1562.23	1562.43	nm
H18	BFLD-H18-10XX-XX	1562.44	1562.64	1562.84	nm
Capítulo 18	BFLD-C18-10XX-XX	1562.85	1563.05	1563.25	nm
H17	BFLD-H17-10XX-XX	1563.25	1563.45	1563.65	nm
Capítulo 17	BFLD-C17-10XX-XX	1563.66	1563.86	1564.06	nm
H16	BFLD-H16-10XX-XX	1564.07	1564.27	1564.47	nm
C16	BFLD-C16-10XX-XX	1564.48	1564.68	1564.88	nm
H15	BFLD-H15-10XX-XX	1564.89	1565.09	1565.29	nm
C15	BFLD-C15-10XX-XX	1565.30	1565.50	1565.70	nm
H14	BFLD-H14-10XX-XX	1565.70	1565.90	1566.10	nm
C14	BFLD-C14-10XX-XX	1566.11	1566.31	1566.51	nm
H13	BFLD-H13-10XX-XX	1566.52	1566.72	1566.92	nm
C13	BFLD-C13-10XX-XX	1566.93	1567.13	1567.33	nm
H12	BFLD-H12-10XX-XX	1567.34	1567.54	1567.74	nm
C12	BFLD-C12-10XX-XX	1567.75	1567.95	1568.15	nm
H11	BFLD-H11-10XX-XX	1568.16	1568.36	1568.56	nm
C11	BFLD-C11-10XX-XX	1568.57	1568.77	1568.97	nm
H10	BFLD-H10-10XX-XX	1568.98	1569.18	1569.38	nm
C10	BFLD-C10-10XX-XX	1569.39	1569.59	1569.79	nm
H09	BFLD-H09-10XX-XX	1569.81	1570.01	1570.21	nm
C09	BFLD-C09-10XX-XX	1570.22	1570.42	1570.62	nm
H08	BFLD-H08-10XX-XX	1570.63	1570.83	1571.03	nm
C08	BFLD-C08-10XX-XX	1571.04	1571.24	1571.44	nm
H07	BFLD-H07-10XX-XX	1571.45	1571.65	1571.85	nm
C07	BFLD-C07-10XX-XX	1571.86	1572.06	1572.26	nm
H06	BFLD-H06-10XX-XX	1572.28	1572.48	1572.68	nm
C06	BFLD-C06-10XX-XX	1572.69	1572.89	1573.09	nm
H05	BFLD-H05-10XX-XX	1573.10	1573.30	1573.50	nm
C05	BFLD-C05-10XX-XX	1573.51	1573.71	1573.91	nm
H04	BFLD-H04-10XX-XX	1573.93	1574.13	1574.33	nm
C04	BFLD-C04-10XX-XX	1574.34	1574.54	1574.74	nm
H03	BFLD-H03-10XX-XX	1574.75	1574.95	1575.15	nm
C03	BFLD-C03-10XX-XX	1575.17	1575.37	1575.57	nm
H02	BFLD-H02-10XX-XX	1575.58	1575.78	1575.98	nm
C02	BFLD-C02-10XX-XX	1576.00	1576.20	1576.40	nm
H01	BFLD-H01-10XX-XX	1576.41	1576.61	1576.81	nm
C01	BFLD-C01-10XX-XX	1576.83	1577.03	1577.23	nm
Q00	BFLD-Q00-10XX-XX	1577.24	1577.44	1577.64	nm
L00	BFLD-L00-10XX-XX	1577.66	1577.86	1578.06	nm
Q99	BFLD-Q99-10XX-XX	1578.07	1578.27	1578.47	nm
L99	BFLD-L99-10XX-XX	1578.49	1578.69	1578.89	nm
Q98	BFLD-Q98-10XX-XX	1578.90	1579.10	1579.30	nm
L98	BFLD-L98-10XX-XX	1579.32	1579.52	1579.72	nm
Q97	BFLD-Q97-10XX-XX	1579.73	1579.93	1580.13	nm
L97	BFLD-L97-10XX-XX	1580.15	1580.35	1580.55	nm
Q96	BFLD-Q96-10XX-XX	1580.57	1580.77	1580.97	nm
L96	BFLD-L96-10XX-XX	1580.98	1581.18	1581.38	nm
Q95	BFLD-Q95-10XX-XX	1581.40	1581.60	1581.80	nm
L95	BFLD-L95-10XX-XX	1581.82	1582.02	1582.22	nm
Q94	BFLD-Q94-10XX-XX	1582.24	1582.44	1582.64	nm
L94	BFLD-L94-10XX-XX	1582.65	1582.85	1583.05	nm
Q93	BFLD-Q93-10XX-XX	1583.07	1583.27	1583.47	nm
L93	BFLD-L93-10XX-XX	1583.49	1583.69	1583.89	nm
Q92	BFLD-Q92-10XX-XX	1583.91	1584.11	1584.31	nm
L92	BFLD-L92-10XX-XX	1584.33	1584.53	1584.73	nm
Q91	BFLD-Q91-10XX-XX	1584.75	1584.95	1585.15	nm
L91	BFLD-L91-10XX-XX	1585.16	1585.36	1585.56	nm
Q90	BFLD-Q90-10XX-XX	1585.58	1585.78	1585.98	nm
L90	BFLD-L90-10XX-XX	1586.00	1586.20	1586.40	nm
Q89	BFLD-Q89-10XX-XX	1586.42	1586.62	1586.82	nm
L89	BFLD-L89-10XX-XX	1586.84	1587.04	1587.24	nm
Q88	BFLD-Q88-10XX-XX	1587.26	1587.46	1587.66	nm
L88	BFLD-L88-10XX-XX	1587.68	1587.88	1588.08	nm
Q87	BFLD-Q87-10XX-XX	1588.10	1588.30	1588.50	nm
L87	BFLD-L87-10XX-XX	1588.53	1588.73	1588.93	nm
Q86	BFLD-Q86-10XX-XX	1588.95	1589.15	1589.35	nm
L86	BFLD-L86-10XX-XX	1589.37	1589.57	1589.77	nm
Q85	BFLD-Q85-10XX-XX	1589.79	1589.99	1590.19	nm
L85	BFLD-L85-10XX-XX	1590.21	1590.41	1590.61	nm
Q84	BFLD-Q84-10XX-XX	1590.63	1590.83	1591.03	nm
L84	BFLD-L84-10XX-XX	1591.06	1591.26	1591.46	nm
Q83	BFLD-Q83-10XX-XX	1591.48	1591.68	1591.88	nm
L83	BFLD-L83-10XX-XX	1591.90	1592.10	1592.30	nm
Q82	BFLD-Q82-10XX-XX	1592.32	1592.52	1592.72	nm
L82	BFLD-L82-10XX-XX	1592.75	1592.95	1593.15	nm
Q81	BFLD-Q81-10XX-XX	1593.17	1593.37	1593.57	nm
L81	BFLD-L81-10XX-XX	1593.59	1593.79	1593.99	nm
Q80	BFLD-Q80-10XX-XX	1594.02	1594.22	1594.42	nm
L80	BFLD-L80-10XX-XX	1594.44	1594.64	1594.84	nm
Q79	BFLD-Q79-10XX-XX	1594.86	1595.06	1595.26	nm
L79	BFLD-L79-10XX-XX	1595.29	1595.49	1595.69	nm
Q78	BFLD-Q78-10XX-XX	1595.71	1595.91	1596.11	nm
L78	BFLD-L78-10XX-XX	1596.14	1596.34	1596.54	nm
Q77	BFLD-Q77-10XX-XX	1596.56	1596.76	1596.96	nm
L77	BFLD-L77-10XX-XX	1596.99	1597.19	1597.39	nm
Q76	BFLD-Q76-10XX-XX	1597.42	1597.62	1597.82	nm
L76	BFLD-L76-10XX-XX	1597.84	1598.04	1598.24	nm
Q75	BFLD-Q75-10XX-XX	1598.27	1598.47	1598.67	nm
L75	BFLD-L75-10XX-XX	1598.69	1598.89	1599.09	nm
Q74	BFLD-Q74-10XX-XX	1599.12	1599.32	1599.52	nm
L74	BFLD-L74-10XX-XX	1599.55	1599.75	1599.95	nm
Q73	BFLD-Q73-10XX-XX	1599.97	1600.17	1600.37	nm
L73	BFLD-L73-10XX-XX	1600.40	1600.60	1600.80	nm
Q72	BFLD-Q72-10XX-XX	1600.83	1601.03	1601.23	nm
L72	BFLD-L72-10XX-XX	1601.26	1601.46	1601.66	nm
Q71	BFLD-Q71-10XX-XX	1601.68	1601.88	1602.08	nm
L71	BFLD-L71-10XX-XX	1602.11	1602.31	1602.51	nm
Q70	BFLD-Q70-10XX-XX	1602.54	1602.74	1602.94	nm
L70	BFLD-L70-10XX-XX	1602.97	1603.17	1603.37	nm
Q69	BFLD-Q69-10XX-XX	1603.40	1603.60	1603.80	nm
L69	BFLD-L69-10XX-XX	1603.83	1604.03	1604.23	nm
Q68	BFLD-Q68-10XX-XX	1604.26	1604.46	1604.66	nm
L68	BFLD-L68-10XX-XX	1604.68	1604.88	1605.08	nm
Q67	BFLD-Q67-10XX-XX	1605.11	1605.31	1605.51	nm
L67	BFLD-L67-10XX-XX	1605.54	1605.74	1605.94	nm
Q66	BFLD-Q66-10XX-XX	1605.97	1606.17	1606.37	nm
L66	BFLD-L66-10XX-XX	1606.40	1606.60	1606.80	nm
Q65	BFLD-Q65-10XX-XX	1606.84	1607.04	1607.24	nm
L65	BFLD-L65-10XX-XX	1607.27	1607.47	1607.67	nm
Q64	BFLD-Q64-10XX-XX	1607.70	1607.90	1608.10	nm
L64	BFLD-L64-10XX-XX	1608.13	1608.33	1608.53	nm
Q63	BFLD-Q63-10XX-XX	1608.56	1608.76	1608.96	nm
L63	BFLD-L63-10XX-XX	1608.99	1609.19	1609.39	nm
Q62	BFLD-Q62-10XX-XX	1609.42	1609.62	1609.82	nm
L62	BFLD-L62-10XX-XX	1609.86	1610.06	1610.26	nm
Q61	BFLD-Q61-10XX-XX	1610.29	1610.49	1610.69	nm
L61	BFLD-L61-10XX-XX	1610.72	1610.92	1611.12	nm

Definição de pacote e pino

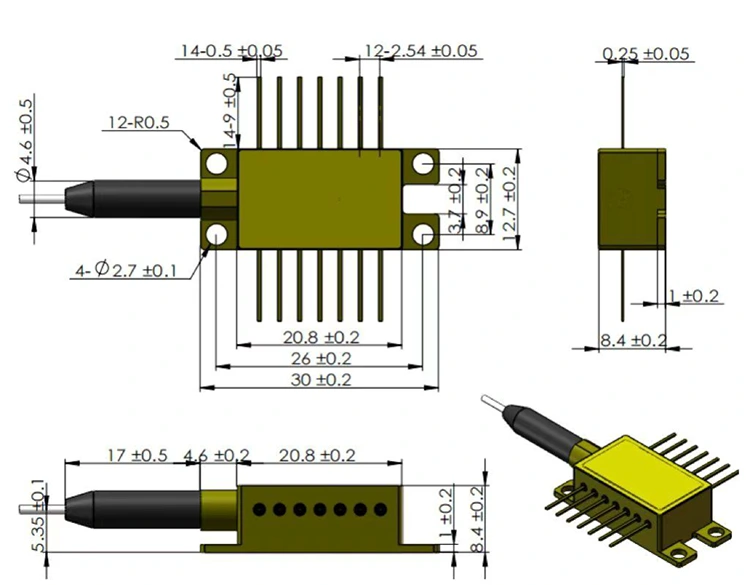

Tipo de pacote: pacote borboleta hermético de 14 pinos

Componentes integrados: Isolador óptico, resfriador termoelétrico (TEC), termistor, fotodiodo monitor

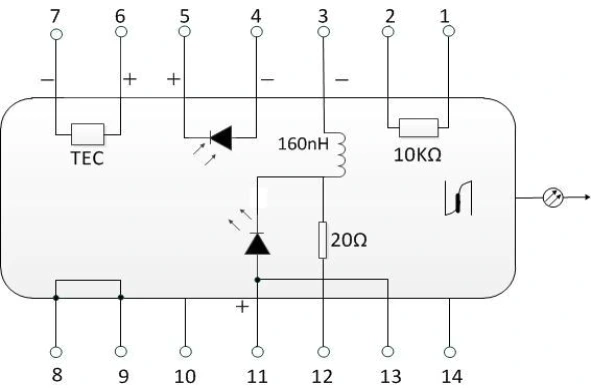

Pinagem Tipo 1

Alfinete	Descrição	Alfinete	Descrição
1	Termistor	14	NC (sem conexão)
2	Termistor	13	Ânodo Laser (+)
3	Polarização Laser DC (cátodo) (-)	12	Cátodo RF Laser (-)
4	Ânodo do monitor PD (-)	11	Ânodo Laser (+)
5	Cátodo do Monitor PD (+)	10	NC (sem conexão)
6	TÉCNICA (+)	9	Caso Terreno
7	TÉCNICO (-)	8	Caso Terreno

Pinagem tipo 2

Alfinete	Descrição	Alfinete	Descrição
1	TÉCNICA (+)	14	TÉCNICO (-)
2	Termistor	13	Caso Terreno
3	Ânodo do monitor PD (-)	12	NC (sem conexão)
4	Cátodo do Monitor PD (+)	11	Cátodo Laser (-)
5	Termistor	10	Ânodo Laser (+)
6	NC (sem conexão)	9	NC (sem conexão)
7	NC (sem conexão)	8	NC (sem conexão)

Informações para pedidos - Diodo laser DWDM DFB de banda C + L de 10mW

Nomenclatura do Modelo

BFLD - XXXX - XX - XX - XX (-X)

Exemplo: BFLD-C34-10SM-FA

Campo	Código	Descrição
Tipo Laser	BFLD	Diodo Laser ButterflyDFB
Comprimento de onda	Cxx /Hxx/ Lxx/Qxx	C63-C01ouH62-H01 ou L00-L61 ou Q00-Q61
Potência de saída	10	10mW
Tipo de fibra	SM/PM	SM = Modo único (SMF-28e); PM = Manutenção de polarização (PM1550)
Tipo de conector	FA/SA	FA = FC/APC; SA = SC/APC; Outros conectores disponíveis
Pinagem	NULO/2	NULL = Tipo 1 (padrão); 2 = Bomba Tipo 2

Perguntas frequentes (FAQ)

P: Qual é a diferença entre as configurações de pinagem Tipo 1 e Tipo 2?

R: O Tipo 1 segue a configuração padrão de pinos borboleta de telecomunicações, comumente usada para transmissores DWDM e aplicações de comunicação óptica de alta velocidade. Ele fornece conexões dedicadas para polarização de laser, modulação de RF, TEC, termistor e sinais de fotodiodo de monitor para garantir compatibilidade com circuitos de driver de laser de telecomunicações.

O Tipo 2 é otimizado para aplicações de bomba a laser, com uma interface elétrica simplificada e um arranjo TEC diferente para operação de bomba de alta potência e gerenciamento térmico.

Ambas as configurações usam o mesmo pacote mecânico borboleta de 14 pinos, mas as atribuições dos pinos elétricos são diferentes. Eles são mecanicamente compatíveis, mas exigem diferentes layouts de PCB e designs de driver.

P: Por que um isolador óptico integrado é importante para DWDM e aplicações de detecção?

R: Em sistemas de transmissão DWDM e detecção de fibra, os reflexos ópticos de conectores, interfaces de fibra e componentes ópticos podem acoplar-se de volta à cavidade do laser. Esse feedback óptico pode levar à instabilidade do modo, flutuação do comprimento de onda, aumento de ruído e degradação do desempenho do sistema.

Um isolador óptico integrado com isolamento ≥30 dB suprime essas reflexões traseiras, melhorando a estabilidade do comprimento de onda, reduzindo o ruído induzido por feedback e garantindo uma operação confiável em aplicações como detecção coerente, detecção de fibra e transmissão óptica de baixo ruído.

P: Posso obter um comprimento de onda personalizado fora da lista de bandas C+L padrão?

R: Sim. Oferecemos suporte a comprimentos de onda personalizados com base em requisitos específicos da aplicação. Para produtos a laser DWDM, comprimentos de onda personalizados estão disponíveis dentro de nossa faixa de comprimento de onda qualificada (por exemplo, 1527–1611 nm, dependendo da disponibilidade do chip).

Outras bandas de comprimento de onda, incluindo banda O (1260–1360 nm) e banda S (1460–1530 nm), também podem ser consideradas para aplicações específicas.

A viabilidade do comprimento de onda personalizado depende da disponibilidade do chip laser, do design da grade e do cronograma de produção. Entre em contato conosco com seu comprimento de onda alvo e detalhes de aplicação para avaliação.

Produtos Relacionados

· Laser analógico borboleta DWDM 14PIN para grade CATV -ITU-T CH18-64 1526,44 ~ 1563,05 nm, transmissão RF sobre fibra de alta linearidade

· Laser acoplado a fibra LAN-WDM 10mW - 1266,5~1345,5nm opcional, projetado para transceptores ópticos 400G/800G

· Fonte de laser DFB CWDM 1270-1650 nm - para comunicação óptica e detecção distribuída de fibra óptica

· Laser acoplado a fibra de 1550nm e 1W - fonte de alta potência para semeadura de laser de fibra, amplificação óptica e fotônica industrial

· Laser de largura de linha estreita DFB 100KHz BTF de 1550nm - fonte de ruído de fase baixa para comunicação coerente, LiDAR e detecção de precisão

Folha de dados - Diodo laser DWDM DFB de banda C + L de 10mW

Ficha de dados

Marque esta página para fácil referência futura.

Hot Tags: Fabricante, fornecedor, fábrica de diodo laser DWDM DFB de banda C L de 10mW na China

Categoria Relacionada

Enviar consulta

Informações de contato



Endereço

Sala 901, Edifício A, Rongchao New Era Plaza, No. 3 Lanqing 1st Road, Comunidade Luhu, Subdistrito de Guanhu, Distrito de Longhua, Shenzhen, 518110, China


Tel

+86-13322933691


E-mail

sales06@boxoptronics.com

Procurando preços competitivos em pedidos em grandes quantidades? Envie uma consulta à Box Optronics sobre lasers DFB de alto desempenho, SLEDs e dispositivos de fibra PM. Obtenha uma cotação de preço profissional em 24 horas.
