Laser DFB de 1310nm 100mW

A Box Optronics fornece o laser DFB de 1310 nm e 100 mW, uma fonte de laser acoplada a fibra premium projetada para aplicações exigentes de comunicação óptica, detecção e teste. Este dispositivo apresenta uma estrutura de feedback distribuído (DFB) de poço multiquântico (MQW), proporcionando excepcional estabilidade de comprimento de onda, alta taxa de supressão de modo lateral e até 120mW de potência de saída de fibra monomodo.

Alojado em um pacote borboleta padrão de 14 pinos com cooler TEC integrado, termistor, isolador óptico e fotodiodo de monitor, este laser é compatível com os padrões de pinagem OC-48. Seja para sistemas de teste de alta potência, redes de detecção de fibra óptica ou sistemas de comunicação de última geração, a Box Optronics oferece desempenho confiável apoiado por rigoroso controle de qualidade e suporte técnico global.

Principais recursos - Laser DFB de 1310nm 100mW

● Alta potência de saída óptica: até 120 mW típico (fibra SM)

● Estrutura DFB de poço multiquântico (MQW) para estabilidade superior de comprimento de onda

● Taxa de supressão de modo lateral alto (SMSR): >35dB típico

● Isolador óptico integrado para proteção contra reflexão traseira

● Resfriador TEC e termistor integrados para controle preciso do comprimento de onda

● Monitore fotodiodo para monitoramento de energia em tempo real

● Opções de fibra monomodo (SM) ou de manutenção de polarização (PM)

● Conector de fibra FC/APC padrão (personalizável)

● Compatível com pinagem OC-48, pacote borboleta de 14 pinos padrão do setor

Aplicações típicas-1310nm 100mW DFB Laser

● Sistemas ópticos de teste e medição de alta potência

● Transmissores e transceptores de comunicação de fibra óptica

● Fontes de sementes de amplificadores ópticos

● FMCW-LiDAR

● Laboratórios de pesquisa e desenvolvimento

● Monitoramento e controle de processos industriais

Especificações técnicas-1310nm 100mW DFB Laser

Avaliações Máximas Absolutas

Características Óptico-Elétricas (T=25°C, IF=IOP)

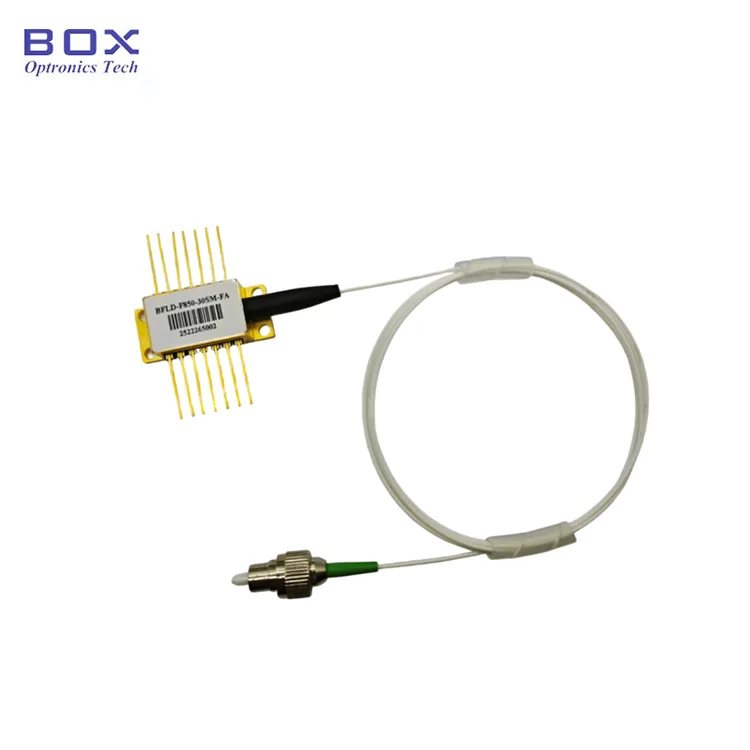

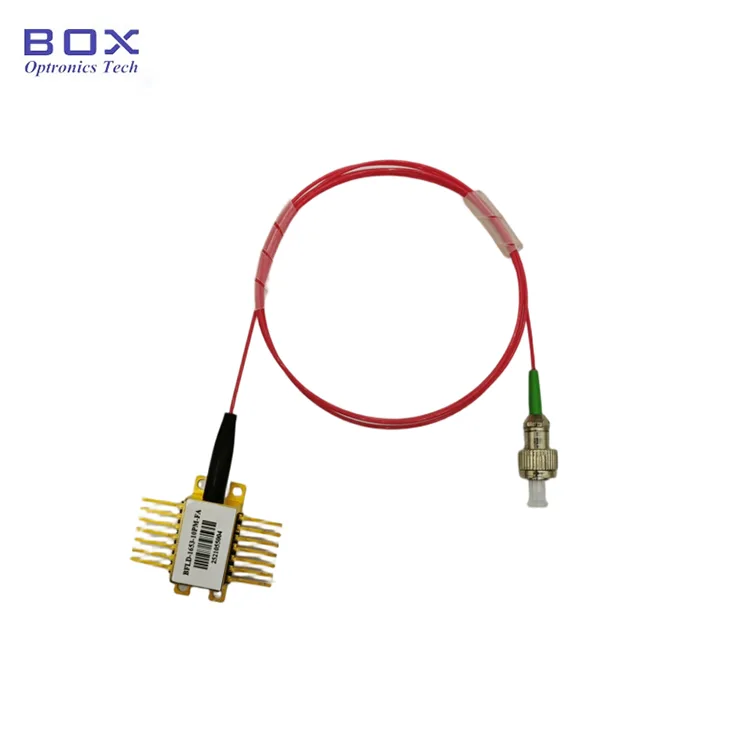

Detalhes do produto-1310nm 100mW DFB Laser

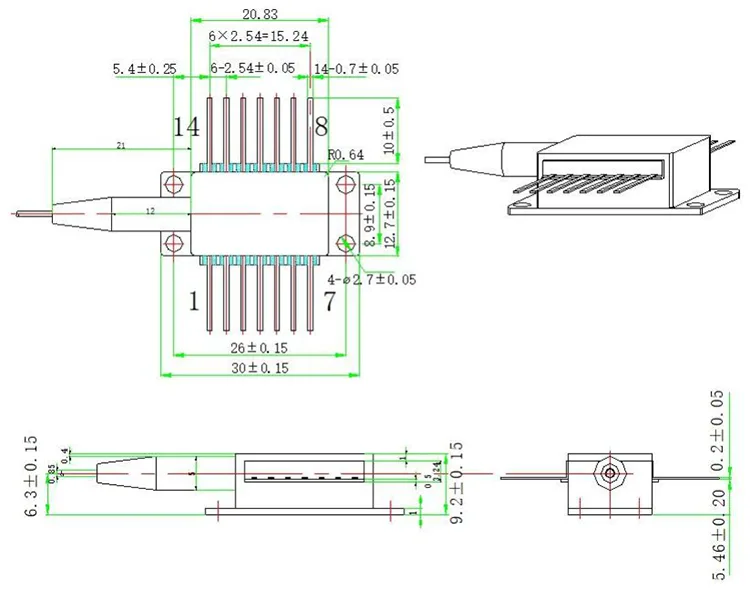

Dimensões do pacote

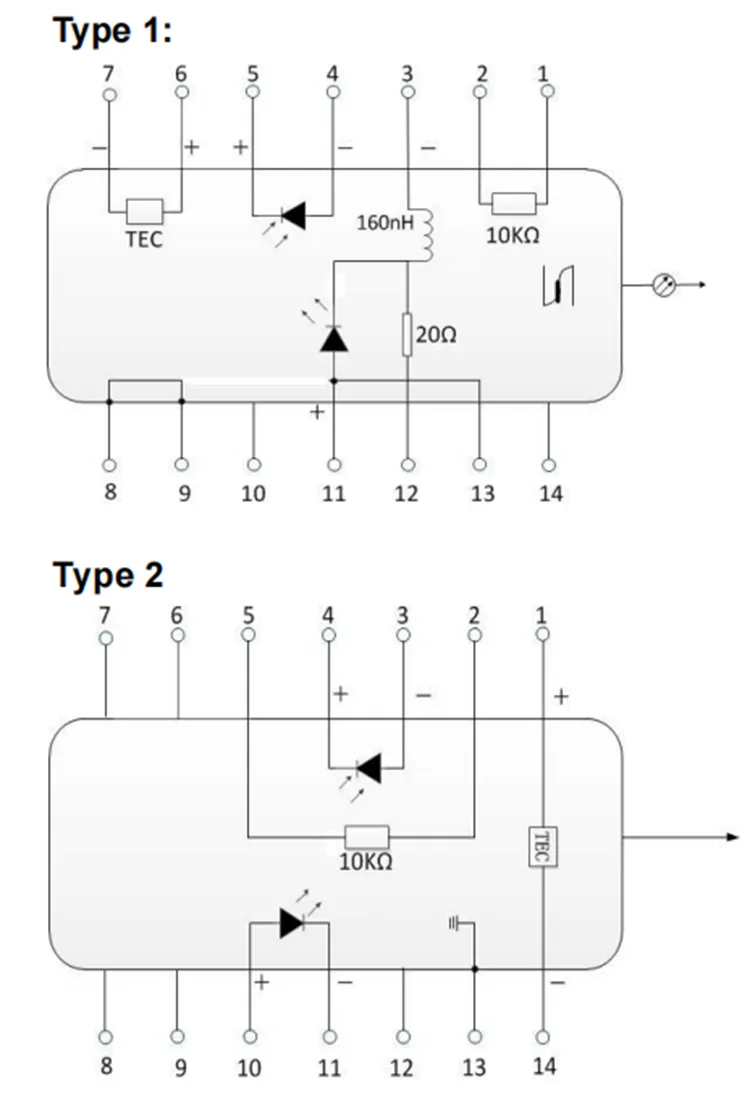

Definição de pinagem (tipo 1)

Definição de pinagem (Tipo2)

Por que escolher a Box Optronics?

● ✓ Mais de 10 anos de experiência profissional na fabricação de diodos laser

● ✓ Rigoroso controle de qualidade com 100% de testes antes do envio

● ✓ Preços competitivos com capacidade estável de entrega em massa

● ✓ Opções flexíveis de personalização para comprimento de onda, potência, fibra e pacote

● ✓ Suporte técnico 7x24 horas e resposta rápida

● ✓ Testes de amostra disponíveis para avaliação

● ✓ Sistema de gestão de qualidade certificado pela ISO9001:2015

● ✓ Envio global com entrega expressa DHL, UPS e FedEx

Informações sobre pedidos

Número da peça

BFL - XXXX - XX - XX - X

Exemplo: BFLD-1310-1HPM-FA2

Diodo laser borboleta DFB de 14 pinos, 1310 nm, 100 mW, fibra PM, conector FC/APC, pinagem tipo 2

Opções de personalização disponíveis

● Comprimento de onda central: 1.270 a 1.650 nm (comprimentos de onda personalizados disponíveis)

● Potência de saída: 10 mW, 20 mW, outros

● Tipo de fibra: fibra monomodo, fibra que mantém a polarização

● Comprimento da fibra: 1m, 1,5m, 2m (comprimentos personalizados)

● Tipo de conector: FC/APC, FC/UPC, SC/APC, LC/APC, fibra nua

● Configuração de pinagem: Tipo 1, Tipo 2

Para requisitos personalizados, entre em contato com nossa equipe de vendas:

E-mail: sales06@boxoptronics.com

Tel: +86-13322933691

Site: www.boxphotonics.com

Folha de dados e relatório de teste

Cada unidade é enviada com um relatório de teste abrangente que documenta os parâmetros de desempenho medidos. A folha de teste contém especificações detalhadas, curvas de desempenho e notas de atenção.

● Relatório de teste individual incluído em cada unidade

● Curvas espectrais e de potência típicas fornecidas

Ficha de dados

Relatório de teste para referência

Termos de cotação e pagamento

Termos de cotação

● EXW (Ex Works): recomendado se você tiver uma conta DHL/UPS/FedEx. Enviamos usando sua conta; nenhum custo de envio é cobrado por nós.

● DAP (entregue no local): se você não tiver uma conta de correio, podemos providenciar o envio com frete pré-pago.

● Outros termos: entre em contato conosco para discutir.

Condições de pagamento

● PayPal: pagamento rápido e seguro para amostras e pedidos pequenos

● T/T (transferência bancária): forma de pagamento padrão para pedidos de produção normais

● Alibaba Trade Assurance: proteção segura de pedidos para transações on-line com garantia do comprador

● Condições de pagamento flexíveis: negociáveis ​​para parceiros estratégicos ou de longo prazo

Tempo de espera

● Produção padrão: aproximadamente 10 dias úteis

● Itens em estoque: 2 a 3 dias úteis para envio

● Configurações personalizadas: 15 a 20 dias úteis

● Pedidos em grande volume: entre em contato para saber o cronograma de produção

● Envio internacional: 3 a 5 dias úteis (DHL/UPS/FedEx Express)

● Serviço rápido: disponível mediante solicitação (taxa adicional pode ser aplicada)

Notas de operação e manuseio

Proteção ESD

Este dispositivo é sensível à eletrostática. É necessária a adesão estrita às medidas de proteção antiestática durante a embalagem, transporte e uso. Não fazer isso pode resultar em danos permanentes ao dispositivo.

● Sempre use uma pulseira antiestática ao manusear

● Trabalhe em um tapete antiestático devidamente aterrado

● Garantir que todos os equipamentos estejam devidamente aterrados

● Evite tocar diretamente nos pinos e no conector de fibra

Considerações sobre fonte de alimentação

● Use uma fonte de corrente regulada e de baixo ruído

● Implemente a limitação de corrente adequada para evitar danos

● Evite surtos de energia e picos de tensão

● Nunca exceda a classificação atual máxima

● Sempre ligue o resfriamento do TEC antes de aplicar a corrente do laser

Manuseio de Fibra

● Evite flexão excessiva da fibra

● Não puxe nem torça o pigtail de fibra

● Limpe os conectores de fibra antes da conexão

● Sempre use tampas contra poeira quando o conector não estiver em uso

● Inspecione a face final da fibra quanto a danos antes de usar

Gestão Térmica

● Monte o dispositivo em um dissipador de calor adequado para obter o desempenho ideal

● Garantir um bom contato térmico entre a embalagem e o dissipador de calor

● Use material de interface térmica (graxa térmica/almofada) para melhor transferência de calor

● Operar dentro da faixa de temperatura especificada para maior confiabilidade

● Permitir tempo de aquecimento suficiente para estabilização do comprimento de onda

Garantia de qualidade e serviço pós-venda

Período de garantia

A Box Optronics garante que este produto está livre de defeitos de materiais e de fabricação por um período de 12 meses a partir da data da compra. Durante o período de garantia, repararemos ou substituiremos produtos defeituosos a nosso critério, gratuitamente.

Exclusões de garantia

As seguintes condições não são cobertas pela garantia gratuita:

● Danos causados ​​por fatores naturais (raios, inundações, etc.) ou influências ambientais

● Mau funcionamento devido à operação inadequada ou uso indevido por parte do usuário

● Danos físicos óbvios causados ​​por erro humano

● Tentativas não autorizadas de desmontagem, modificação ou reparo

● Etiquetas de garantia alteradas ou incompletas na caixa

● Danos ou perdas durante o transporte após o envio

● Danos causados ​​por exceder as classificações máximas ou condições operacionais

Suporte pós-venda

● Tempo de resposta rápido: dentro de 24 horas em dias úteis

● Solução de problemas remotos e suporte a aplicativos

● Serviço de manutenção pago disponível após o período de garantia

● Serviços de consultoria técnica personalizados
