Diodo laser borboleta de 1064nm 30mW DFB

Índice

1. Introdução do 1064nm Diodo laser borboleta 30mW DFB

2. Especificações Técnicas

3. Recursos do produto

4. Aplicações Típicas

5. Detalhes do produto

6. Informações sobre pedidos

7. Folha de dados e folha de teste

8. Condições de cotação e pagamento

9. Prazo de entrega

10. Notas de operação

11. Garantia de Qualidade e Serviço pós-venda

Introdução do produto

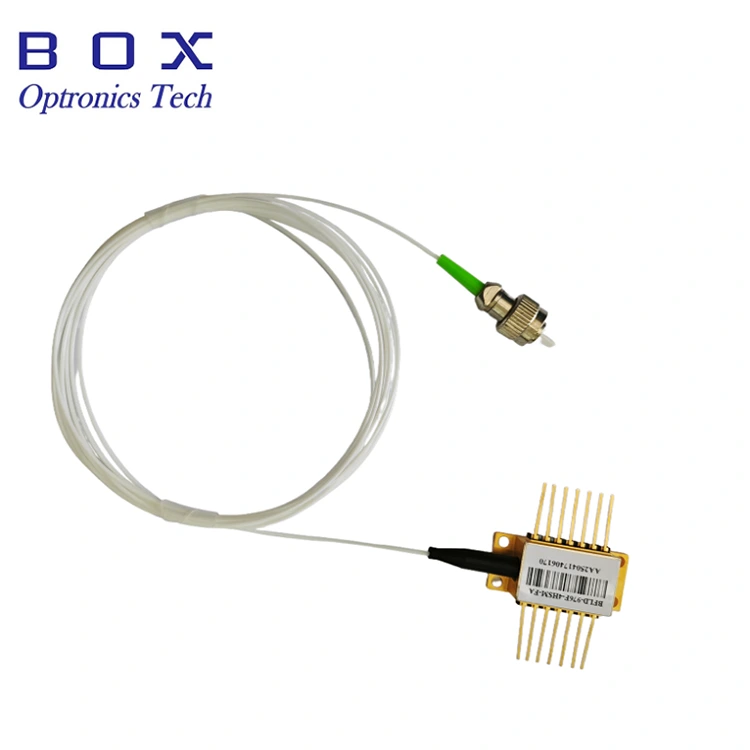

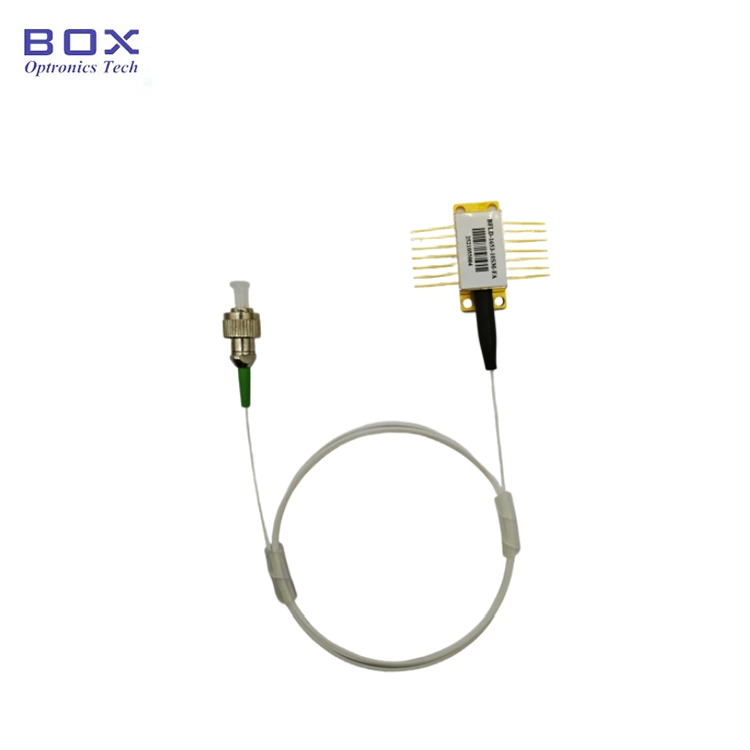

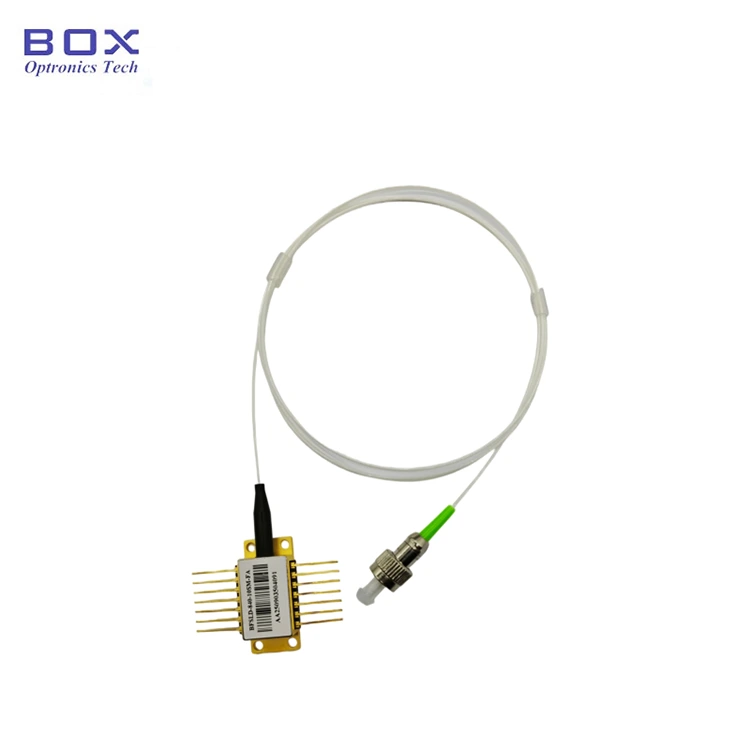

Este é um diodo laser DFB de 1064 nm com um conector de 14 pinos pacote borboleta padrão, comprimento de onda central 1064nm, tolerância de comprimento de onda +/-1nm e potência de saída típica de 30mW. TEC integrado, termistor, isolador e monitor PD, com excelente estabilidade de comprimento de onda para operação estável a longo prazo. É usado principalmente em comunicações e detecção de fibra óptica. Conecte estritamente de acordo com a definição do pino, sob controle TEC, e flexão excessiva da fibra para garantir desempenho e vida útil.

Produto Especificações

Recursos do produto

● Multiquântico Lasers de feedback distribuído (DFB) de poço (MQW);

● Potência de saída a 30mW;

● Fibra SM ou PM;

● 14 pinos Pacote BTF com termistor, TEC, isolador e Monitor PD.

Aplicações de produtos

● Fibra óptica comunicações;

● Instrumento óptico;

● Sensor de fibra óptica;

● Fonte de luz.

Produto Detalhes

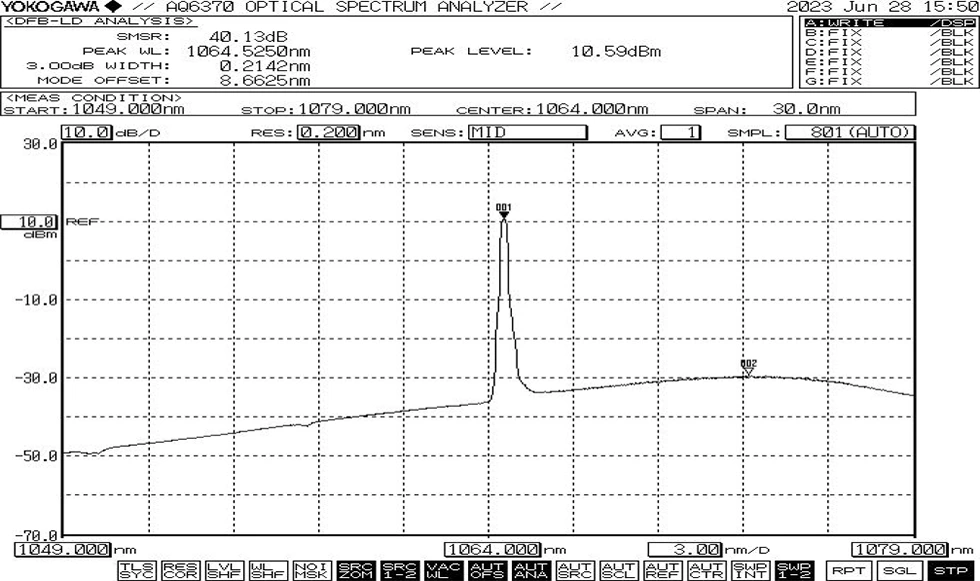

● Espectro típico: 1064 nm, tolerância de +/-1 WL

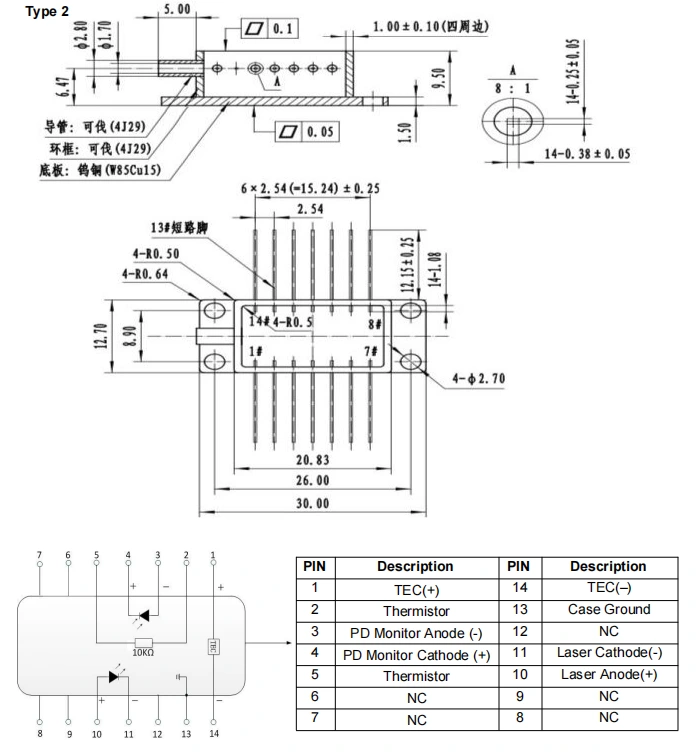

● Desenho do pacote e definição de PIN-OUT (Unidade: mm) -1064nm 30mW DFB Diodo Laser Borboleta

● Acessórios padrão

*Dispositivo autônomo; nenhum driver integrado (driver externo opcional).

Pedido informação

por exemplo: BFLD-1064-30SM-FA

(Informações do pedido: Diodo laser borboleta DFB de 1064nm 30mW, com fibra SM, Conector FC/APC, pino da bomba).

Para outros requisitos personalizados, entre em contato com: sales06@boxoptronics.com

Folha de dados e Folha de teste

Ficha de dados

Folha de teste

Termos de cotação e pagamento

● Termos de cotação

(1) EXW:

Se você tiver uma conta DHL/UPS/FedEx, a Box Optronics sugere usar o EXW. Enviamos através da sua conta; não cobramos o custo de envio.

(2) PAD:

Se você não tiver uma conta, pague antecipadamente o custo de envio para os produtos.

● Condições de pagamento

PayPal e T/T estão disponíveis.

Tempo de espera

Demora cerca de 10 dias úteis para produção. (Se houver algum em estoque, será enviado mais rápido.)

A logística internacional pode levar de 3 a 5 dias úteis.

Operação Notas

● Antes de ligar todos os componentes, primeiro ative o cooler e em seguida, prossiga com etapas incrementais de inicialização para evitar o superaquecimento do chip e sobrecarga.

● Durante a operação, este dispositivo emite um raio laser de alta intensidade; fazer não olhe diretamente para a face da extremidade da fibra, pois isso pode causar lesões nos olhos.

● As fibras ópticas são frágeis; não use a fibra para puxar o dispositivo. Ao inserir ou remover um dispositivo da tomada, não aplique pressão ou puxe a manga localizada na parte traseira da caixa do dispositivo. Para dispositivos equipado com conectores, certifique-se de que tanto o dispositivo quanto o conector de fibra são levantados simultaneamente durante a instalação ou remoção.

● Se os pinos necessitarem de soldagem, a temperatura de soldagem não deve exceda 260°C e o tempo de soldagem não deve exceder 10 segundos. Particular atenção deve ser dada ao seguinte: durante o processo de soldagem, o o dispositivo deve estar desligado e o ferro de soldar deve estar devidamente aterrado.

● Durante o processo de inicialização, nunca aplique diretamente uma corrente alta, pois isso corre o risco de danificar o chip. Em vez disso, ligue o dispositivo no nível atual perto do limite do chip e, em seguida, aumente gradualmente a corrente em pequenos incrementos até que o nível desejado seja alcançado.

Garantia de Qualidade e Serviço pós-venda

● Período de garantia:

Reparo ou substituição gratuita para defeitos não induzidos pelo homem dentro de 1 ano a partir da compra. Serviços de manutenção pagos disponíveis após 1 ano.

● Exclusões da Garantia Gratuita:

Durante o período de garantia gratuito, serviços gratuitos de reparo ou substituição será fornecido para falhas causadas por problemas de qualidade do produto. No entanto, Caixa A Optronics reserva-se o direito de recusar serviços de reparo gratuitos nos seguintes casos dentro do período de garantia:

(1) Danos causados por fatores naturais (por exemplo, raios, poeira) ou influências ambientais.

(2) Mau funcionamento devido à operação inadequada por parte do usuário.

(3) Danos físicos óbvios causados ​​por erro humano.

(4) Desmontagem, modificação ou reparo não autorizado.

(5) Etiquetas de garantia alteradas ou incompletas na caixa.

(6) Danos ou perdas durante o transporte.
