Laser acoplado de fibra 1550nm 1W

Índice

1. Introdução do laser acoplado a fibra 1550nm 1W

2. Especificações do produto

3. Recursos

4. Aplicações

5. Detalhes do produto

6. Informações sobre pedidos

7. Folha de dados e folha de teste

8. Condições de cotação e pagamento

9. Guia de operação

10. Notas de Operação e Manutenção

11. Garantia de qualidade e serviço pós-venda

Introdução do produto-Laser acoplado de fibra 1550nm 1W

O laser acoplado a fibra de 1550 nm e 1 W utiliza um laser de semente DFB combinado com um módulo óptico de ganho de alta potência para obter saída de laser de alta potência e comprimento de onda único. Possui alta precisão de comprimento de onda e uma alta taxa de supressão de modo lateral. As opções incluem fibra monomodo ou de manutenção de polarização; a unidade oferece alta potência de saída com corrente ajustável, emissão imediata de luz ao ser ligada e operação fácil de usar, tornando-a ideal para uso em laboratório por pesquisadores.

Especificações do produto - Laser acoplado de fibra 1550nm 1W

Características do produto - Laser acoplado de fibra 1550nm 1W

● Semente DFB + arquitetura de estágio de ganho de alta potência equilibrando largura de linha e potência;

● Estabilidade de potência excepcional para operação contínua de longa duração;

● Opções de fibra SM e PM para integração flexível de sistemas;

● Pacotes de bancada e módulos para integração de laboratório e OEM;

● Ajuste contínuo de potência de 10% a 100%.

Aplicações de produtos - Laser acoplado de fibra 1550nm 1W

● Testes e pesquisas coerentes de comunicação óptica;

● Óptica não linear e geração supercontínua;

● Fonte de luz transmissora LiDAR;

● Bombeamento de amplificadores de fibra e caracterização de ganho.

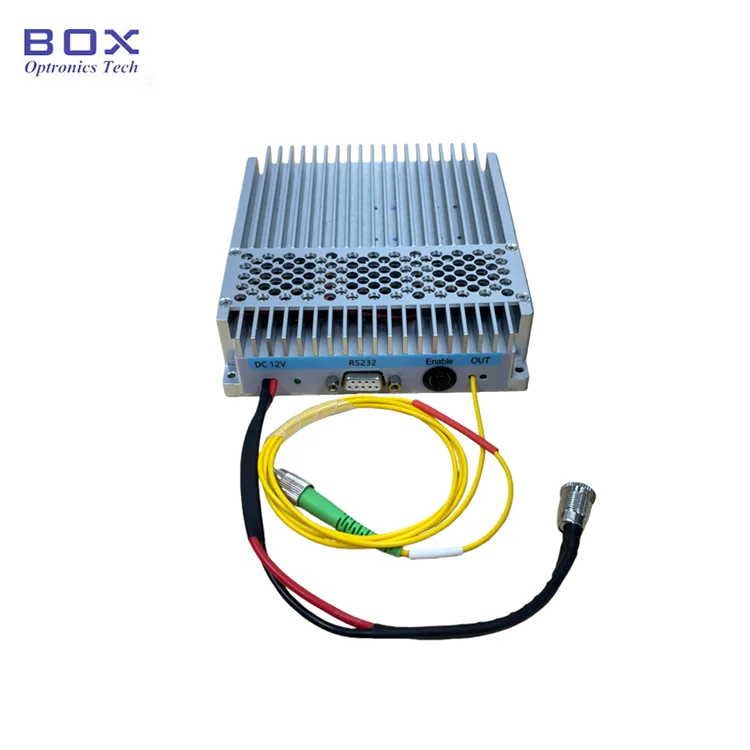

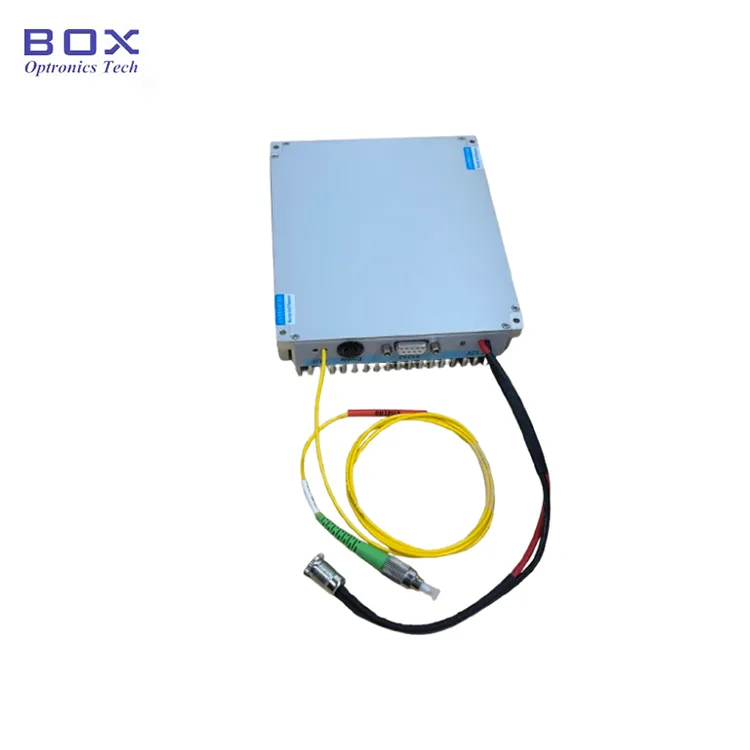

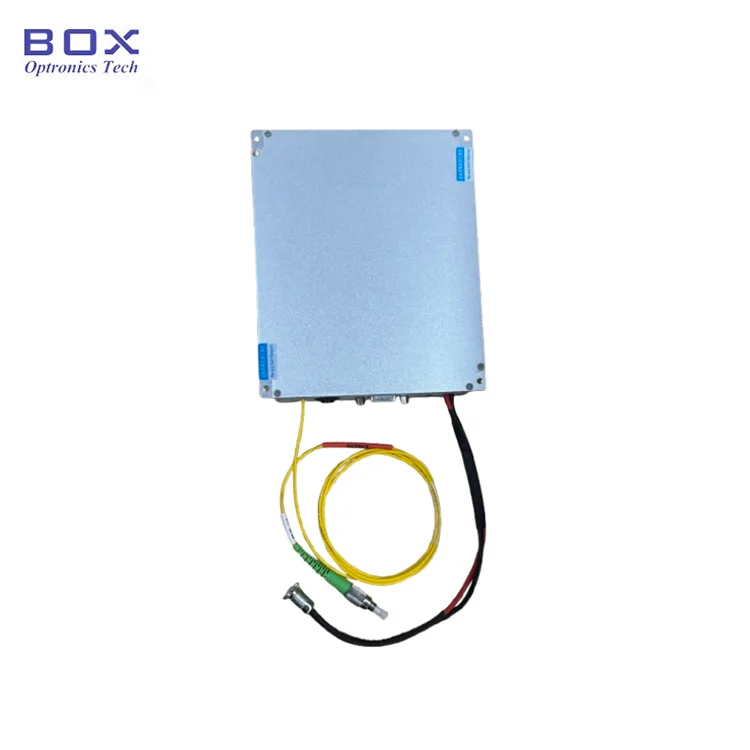

Detalhes do produto-Laser acoplado de fibra 1550nm 1W

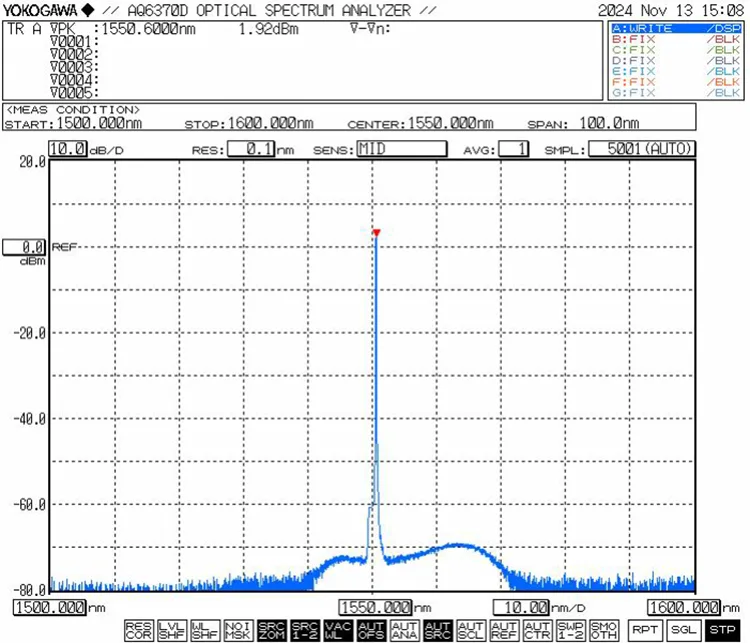

● Curva característica típica: λ= 1550 nm, largura de linha ≤3MHz, Pavg= 20W

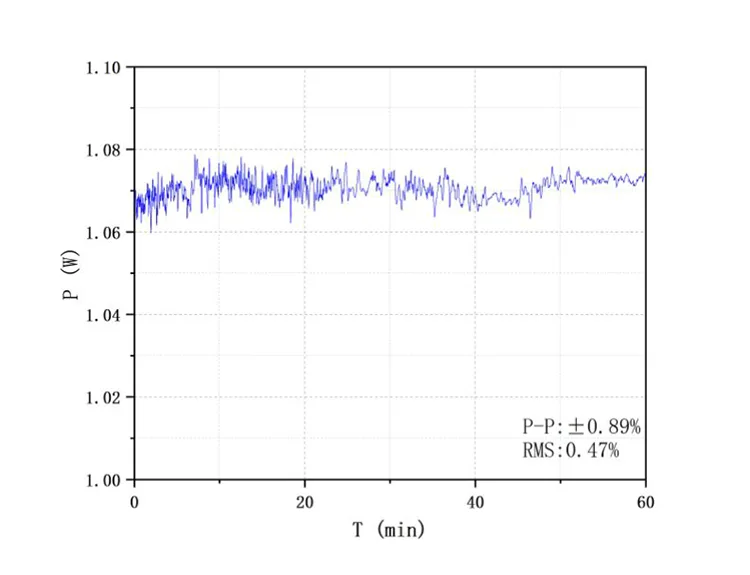

● Potência do laser e estabilidade de potência (teste de estabilidade de potência a 1W)

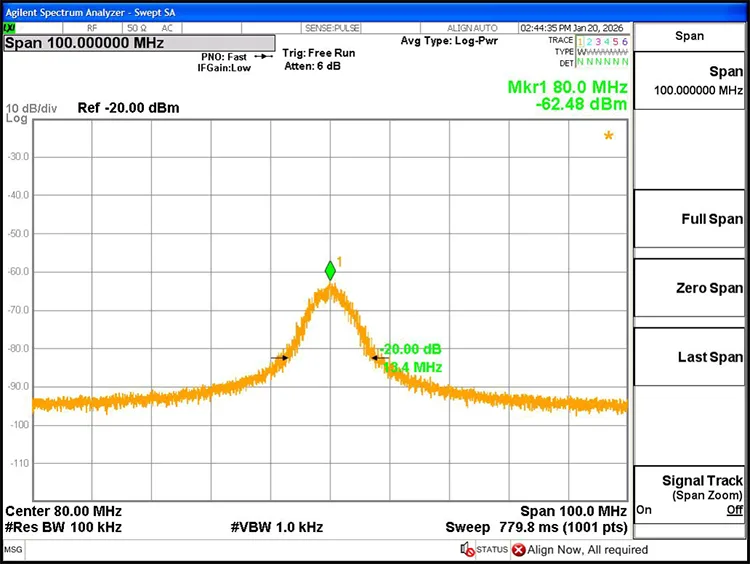

● Largura de linha do laser@3dB: 0,67 MHz

Informações para pedidos - Laser acoplado a fibra de 1550nm 1W

por exemplo: HFL-1550-30-PM-M31

(Informações do pedido: Laser acoplado a fibra de 1550nm e 1W, potência de saída de 1W (30dBm), fibra PM1550, pacote de módulo).

Folha de dados e folha de teste-1550nm 1W Laser acoplado a fibra

Ficha de dados

Folha de teste

Termos de cotação e pagamento - Laser acoplado de fibra 1550nm 1W

● Termos de cotação

(1) EXW

(2) PAD

(3) Outro

● Condições de pagamento

PayPal e T/T estão disponíveis.

Etapas de operação-Laser acoplado a fibra de 1550nm 1W

Passo 1. Desembalagem: Antes da montagem, verifique se todos os acessórios estão completos.

● Acessórios padrão

Etapa 2. Fonte de alimentação: A porta de alimentação usa uma interface padrão DC5,5 × 2,1 mm. Use apenas o adaptador de alimentação original compatível (DC5V ou DC12V). Adaptadores de energia inadequados podem danificar a fonte de luz. Um cabo de alimentação com conector em forma de U para conexão a uma fonte de alimentação comutadora está disponível mediante solicitação no momento da compra.

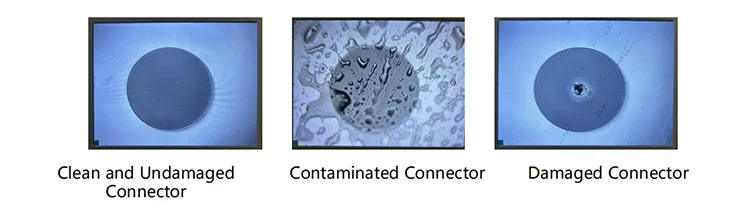

Etapa 3. Conectando a fibra de saída: remova a tampa contra poeira do conector de fibra, inspecione a face final em busca de contaminação ou danos e garanta a limpeza antes de conectar a outros dispositivos de fibra ou equipamentos de teste. Para modelos de alta potência, recomenda-se a emenda por fusão.

Configuração 4. Conecte-se ao computador host: use o cabo de dados serial USB-RS232 incluído para conectar o módulo ao computador. Instale o driver serial dedicado (fornecido pela Box Optronics) para permitir a comunicação. Sem o driver, o software host não pode se conectar ao módulo.

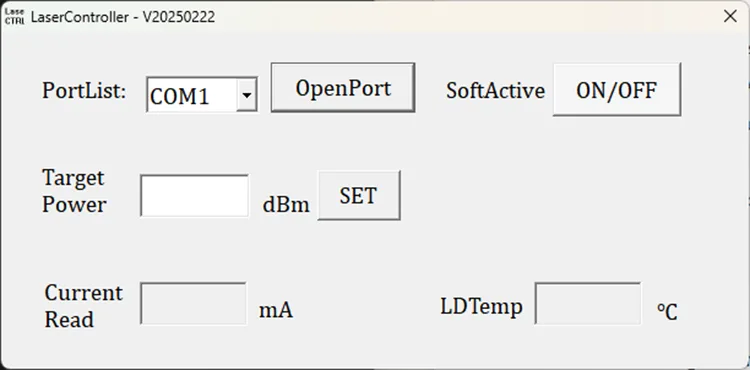

Etapa 5. Software de controle: O software host permite ajustar a potência de saída e controlar a saída do laser através do botão "SoftActive" (veja o diagrama de interface abaixo). O software exibe a corrente definida da bomba, a potência de saída e o status de monitoramento de temperatura

Etapa 6. Após o uso, clique no botão Fechar, desligue a fonte de alimentação e desconecte a conexão de fibra.

Notas de operação e manutenção-Laser acoplado a fibra 1550nm 1W

● Evite conectar/desconectar frequentemente os conectores de fibra para evitar o acúmulo de poeira e danos nas extremidades.

● Limpe os conectores de fibra com um pano sem fiapos e inspecione com um detector de extremidade de fibra antes da conexão. Sempre conecte/desconecte fibras sem energia para evitar queimaduras nas extremidades. Tampe os conectores não utilizados com tampas contra poeira.

● Tome precauções contra umidade, poeira e corrosão; guarde em local seco.

● Ao usar por um longo período, coloque-o sobre um dissipador de calor.

Garantia de qualidade e serviço pós-venda-Laser acoplado de fibra 1550nm 1W

● Período de garantia:

Reparo ou substituição gratuita para defeitos não induzidos pelo homem dentro de 1 ano a partir da compra. Serviços de manutenção pagos disponíveis após 1 ano.

● Exclusões da Garantia Gratuita:

Durante o período de garantia gratuita, serão fornecidos serviços gratuitos de reparo ou substituição para falhas causadas por problemas de qualidade do produto. No entanto, a Box Optronics reserva-se o direito de recusar serviços de reparo gratuitos nos seguintes casos dentro do período de garantia:

(1) Danos causados ​​por fatores naturais (por exemplo, raios, poeira) ou influências ambientais.

(2) Mau funcionamento devido à operação inadequada por parte do usuário.

(3) Danos físicos óbvios causados ​​por erro humano.

(4) Desmontagem, modificação ou reparo não autorizado.

(5) Etiquetas de garantia alteradas ou incompletas na caixa.

(6) Danos ou perdas durante o transporte.
