Diodo laser borboleta DFB de 1567 nm

Índice

1. Introdução do 1567nm Diodo laser borboleta DFB

2. Especificações Técnicas

3. Recursos do produto

4. Aplicações Típicas

5. Detalhes do produto

6. Informações sobre pedidos

7. Folha de dados e folha de teste

8. Condições de cotação e pagamento

9. Prazo de entrega

10. Notas de operação

11. Garantia de Qualidade e Serviço pós-venda

Introdução do produto

Diodo laser borboleta DFB de 1567 nm com multiquântico bem estrutura DFB e pacote borboleta de 14 pinos. Integra TEC e termistor, suporta modo único SMF 28e ou fibra de manutenção de polarização saída, com potência de saída típica de 10mW, temperatura operacional -20 ~ + 70 ℃, compatível com RoHS. Nota ESD proteção e não exceda as classificações máximas absolutas.

Produto Especificações

Recursos do produto

● Multiquântico Lasers de feedback distribuído (DFB) de poço (MQW);

● Fibra o tipo pode ser fibra SMF-28e ou PM;

● 14 pinos pacote borboleta com alta estabilidade;

● Estável 10mW saída, alto SMSR e bom isolamento óptico.

Aplicações de produtos

● Sensor de fibra óptica;

● Fonte de luz;

● Monóxido de carbono CO gás detecção;

● Médio e longo curso sistemas de comunicação e teste de fibra.

1. Detalhes do produto-Diodo laser borboleta DFB de 1567nm

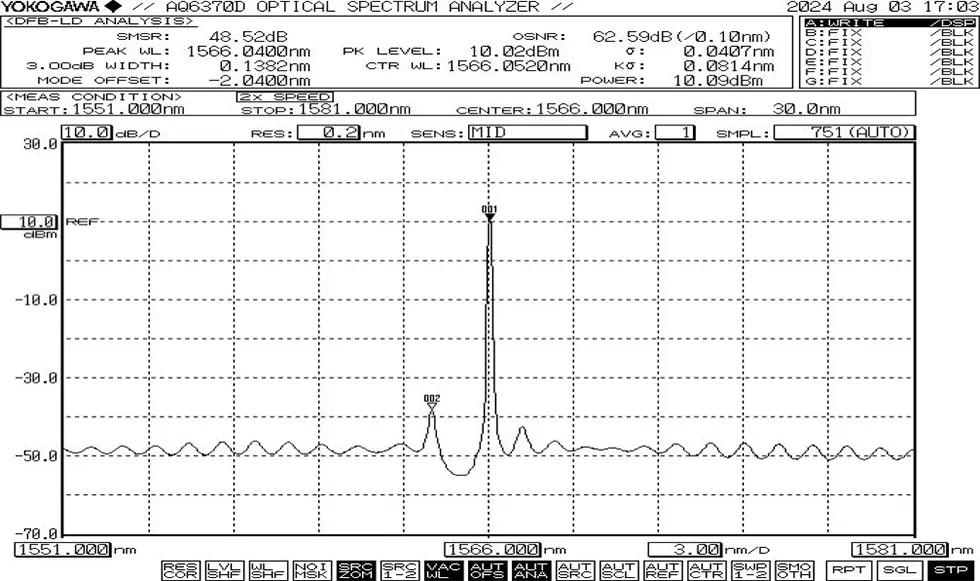

Espectro típico: 1567nm, tolerância WL de +/-1nm.

● Desenho do pacote e definição de PIN-OUT (Unidade: mm) -1567nm DFB Butterfly Diodo Laser

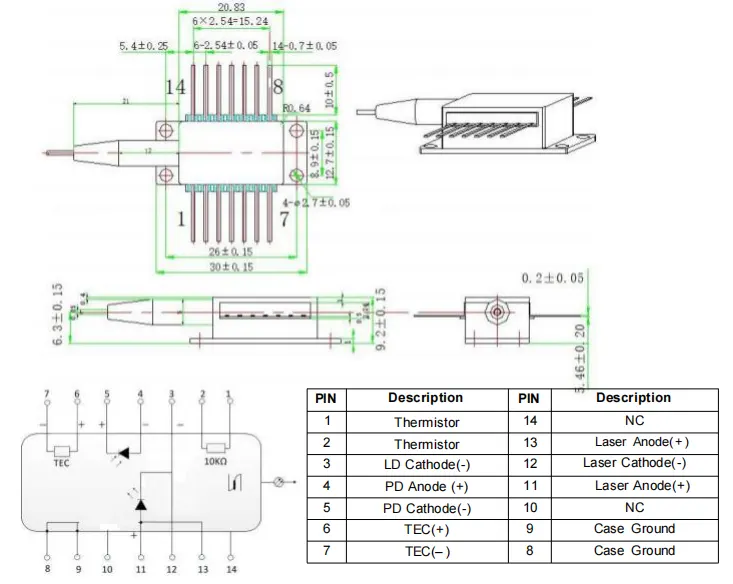

>>> Pinagem Type1

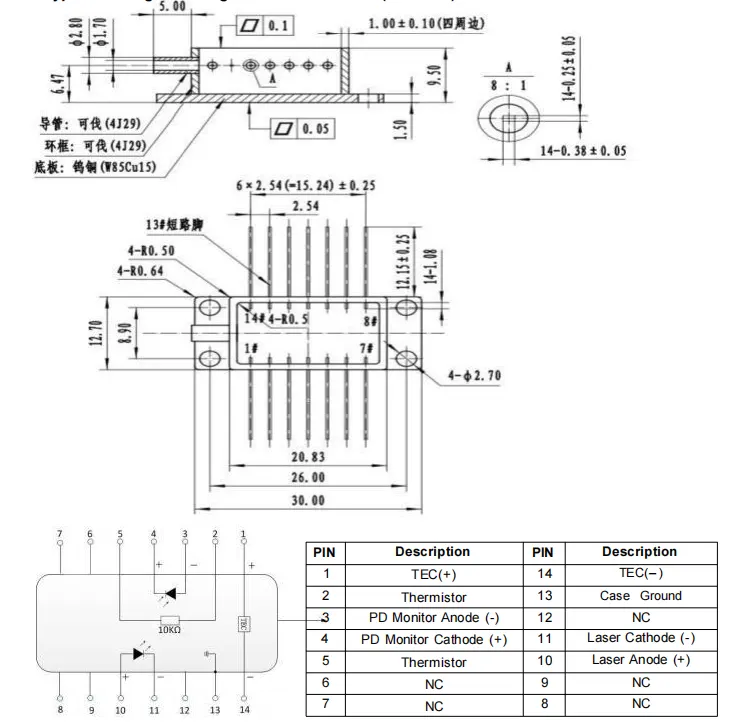

>>> Pinagem Type2

Pedido informação

por exemplo: BFLD-1567-10SM-FA

(Informações do pedido: Diodo laser borboleta DFB de 1567 nm, borboleta de 14 pinos pacote, potência de saída de 10mW, com fibra SM, conector FC/APC, pinagem tipo 1).

Folha de dados e Folha de teste

Ficha de dados

Folha de teste

Termos de cotação e pagamento

● Termos de cotação

(1) EXW:

Se você tiver uma conta DHL/UPS/FedEx, a Box Optronics sugere usar o EXW. Enviamos através da sua conta; não cobramos o custo de envio.

(2) PAD:

Se você não tiver uma conta, pague antecipadamente o custo de envio para os produtos.

● Condições de pagamento

PayPal e T/T estão disponíveis.

Tempo de espera

Demora cerca de 10 dias úteis para produção. (Se houver algum em estoque, será enviado mais rápido.)

A logística internacional pode levar de 3 a 5 dias úteis.

Operação Notas

● Durante a operação, este dispositivo emite um raio laser de alta intensidade; fazer não olhe diretamente para a face da extremidade da fibra, pois isso pode causar lesões nos olhos.

● Este dispositivo é sensível à eletrostática; portanto, o cumprimento estrito medidas de proteção antiestática são necessárias durante a embalagem, transporte e uso. Além disso, devem ser tomadas precauções para evitar picos de energia, pois não fazer isso pode resultar em danos permanentes ao dispositivo (por exemplo, garantindo o aterramento adequado do equipamento e usando um dispositivo antiestático pulseira).

● As fibras ópticas são frágeis; não use a fibra para puxar o dispositivo. Ao inserir ou remover um dispositivo da tomada, não aplique pressão ou puxe a manga localizada na parte traseira da caixa do dispositivo. Para dispositivos equipado com conectores, certifique-se de que tanto o dispositivo quanto o conector de fibra são levantados simultaneamente durante a instalação ou remoção.

● Se os pinos necessitarem de soldagem, a temperatura de soldagem não deve exceda 260°C e o tempo de soldagem não deve exceder 10 segundos. Particular atenção deve ser dada ao seguinte: durante o processo de soldagem, o o dispositivo deve estar desligado e o ferro de soldar deve estar devidamente aterrado.

● Antes de ligar todos os componentes, primeiro ative o cooler e em seguida, prossiga com etapas incrementais de inicialização para evitar o superaquecimento do chip e sobrecarga.

2. Garantia de qualidade e serviço pós-venda-1567nm DFB Butterfly Laser Diodo

● Período de garantia:

Reparo ou substituição gratuita para defeitos não induzidos pelo homem dentro de 1 ano a partir da compra. Serviços de manutenção pagos disponíveis após 1 ano.

● Exclusões da Garantia Gratuita:

Durante o período de garantia gratuito, serviços gratuitos de reparo ou substituição será fornecido para falhas causadas por problemas de qualidade do produto. No entanto, Caixa A Optronics reserva-se o direito de recusar serviços de reparo gratuitos nos seguintes casos dentro do período de garantia:

(1) Danos causados por fatores naturais (por exemplo, raios, poeira) ou influências ambientais.

(2) Mau funcionamento devido à operação inadequada por parte do usuário.

(3) Danos físicos óbvios causados ​​por erro humano.

(4) Desmontagem, modificação ou reparo não autorizado.

(5) Etiquetas de garantia alteradas ou incompletas na caixa.

(6) Danos ou perdas durante o transporte.
