diodo laser da manutenção programada PM de 1580nm DFB

Índice

1. Introdução do diodo laser DFB SM PM de 1580 nm

2. Especificações Técnicas

3. Características do produto

4. Aplicações Típicas

5. Detalhes do produto

6. Informações sobre pedidos

7. Folha de dados e folha de teste

8. Termos de cotação e pagamento

9. Prazo de entrega

10. Notas de Operação

11. Garantia de qualidade e serviço pós-venda

Introdução do produto-Diodo laser DFB SM PM de 1580nm

O diodo laser DFB SM PM de 1580 nm apresenta um chip MQW DFB premium com comprimento de onda central de 1580 nm (tolerância de ± 1 nm) e uma taxa de supressão de modo lateral típica de 40 dB. Projetado com corrente de baixo limiar, baixo consumo de energia e alta confiabilidade, ele vem totalmente integrado com um termistor, TEC e diodo de monitoramento para desempenho estável e contínuo. Perfeitamente adequado para detecção de gás, teste de dispositivos passivos e aplicações de detecção de fibra óptica.

Especificações do produto - Diodo laser DFB SM PM de 1580nm

Características do produto - Diodo laser DFB SM PM de 1580nm

● Lasers de feedback distribuído (DFB) de poço multiquântico (MQW);

● Pacote borboleta de 14 pinos com alta estabilidade;

● Termistor, TEC e fotodiodo monitor integrados;

● Corrente de baixo limiar e baixo consumo de energia;

● O tipo de fibra pode ser fibra SMF-28e ou PM.

Aplicações do produto - Diodo laser DFB SM PM de 1580nm

● Sensor de fibra óptica;

● Fonte de luz para teste e medição;

● Sistemas de detecção de gases;

● Teste passivo de dispositivos ópticos;

● Comunicações por fibra óptica.

Detalhes do produto-Diodo laser DFB SM PM de 1580nm

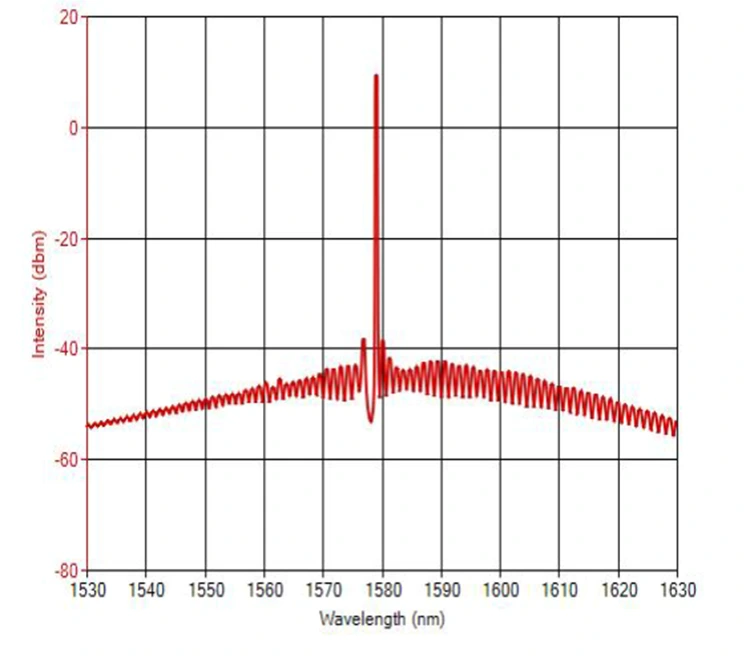

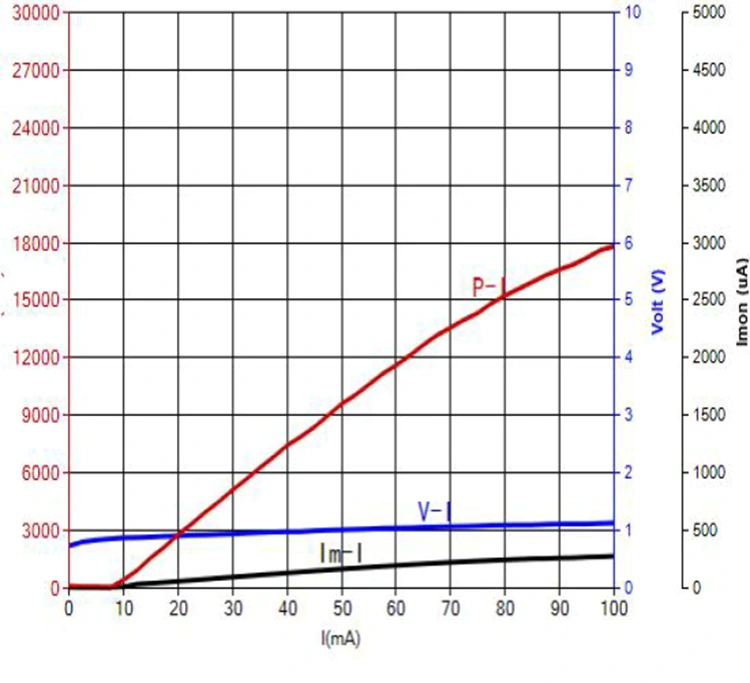

● Espectro típico e PIV: 1580nm 10mW, tolerância WL de +/-1nm.

● Desenho do pacote e definição de PIN-OUT (Unidade: mm) -1580nm DFB SM PM Diodo Laser

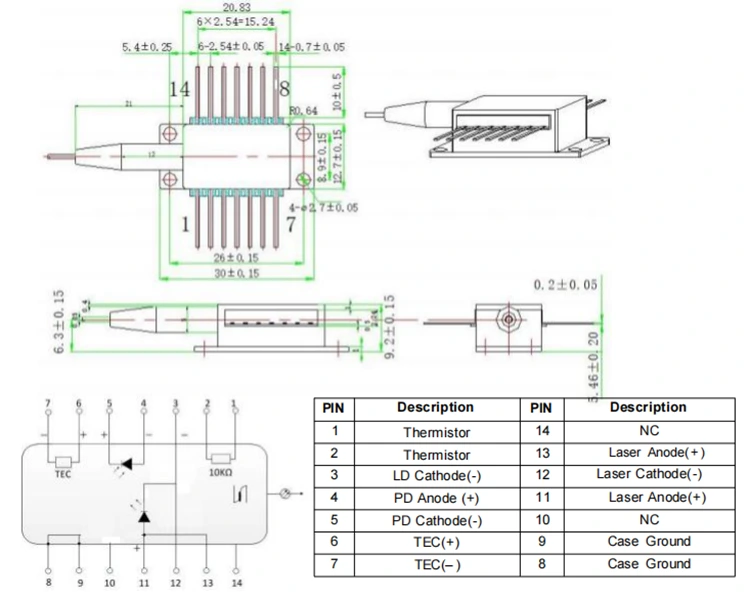

>>> Pinagem Type1

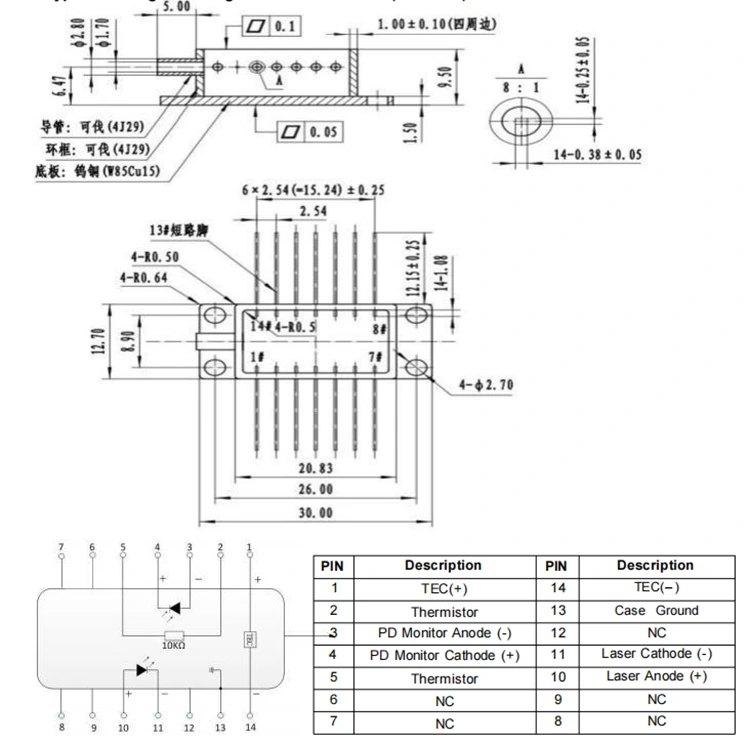

>>> Pinagem Type2

Informações para pedidos - Diodo laser DFB SM PM de 1580nm

por exemplo: BFLD-1580-10SM-FA2
(Informações do pedido: diodo laser DFB de 1580nm, pacote borboleta de 14 pinos, potência de saída de 10mW, com fibra SM, conector FC/APC, pinagem tipo 2).

Folha de dados e folha de teste-1580nm DFB SM PM Laser Diode

Ficha de dados

Folha de teste

Termos de cotação e pagamento - Diodo Laser DFB SM PM de 1580nm

● Termos de cotação

(1) EXW:

Se você tiver uma conta DHL/UPS/FedEx, a Box Optronics sugere o uso do EXW. Enviamos através da sua conta; não cobramos o custo de envio.

(2) PAD:

Se você não tiver uma conta, pague antecipadamente o custo de envio dos produtos.

(3)Outro

● Condições de pagamento

PayPal e T/T estão disponíveis.

Prazo de entrega-1580nm DFB SM PM Diodo Laser

Produção: 10 dias úteis. (Se houver algum em estoque, será enviado mais rápido.)

A logística internacional: 3-5 dias úteis.

Notas de operação-Diodo laser DFB SM PM de 1580nm

● As fibras ópticas são frágeis; não use a fibra para puxar o dispositivo. Ao inserir ou remover um dispositivo do soquete, não aplique pressão nem puxe a luva localizada na parte traseira da caixa do dispositivo. Para dispositivos equipados com conectores, certifique-se de que tanto o dispositivo quanto o conector de fibra sejam levantados simultaneamente durante a instalação ou remoção.

● Se os pinos necessitarem de soldagem, a temperatura de soldagem não deve exceder 260°C e o tempo de soldagem não deve exceder 10 segundos. Atenção especial deve ser dada ao seguinte: durante o processo de soldagem, o dispositivo deve estar desligado e o ferro de soldar deve estar devidamente aterrado.

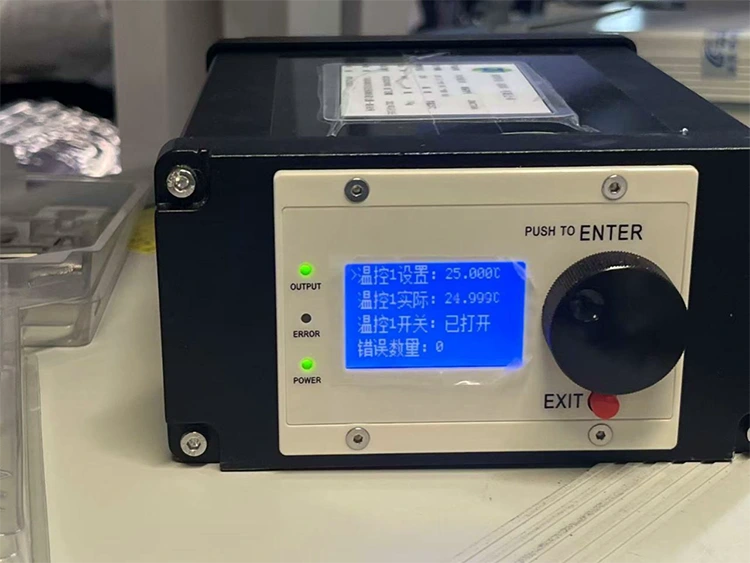

● Antes de ligar o dispositivo, primeiro ative o cooler e depois aplique energia em pequenos incrementos para evitar superaquecimento ou sobrecarga do chip.

Garantia de qualidade e serviço pós-venda-1580nm DFB SM PM Diodo Laser

● Período de garantia:

Reparo ou substituição gratuita para defeitos não induzidos pelo homem dentro de 1 ano a partir da compra. Serviços de manutenção pagos disponíveis após 1 ano.

● Exclusões da Garantia Gratuita:

Durante o período de garantia gratuita, serão fornecidos serviços gratuitos de reparo ou substituição para falhas causadas por problemas de qualidade do produto. No entanto, a Box Optronics reserva-se o direito de recusar serviços de reparo gratuitos nos seguintes casos dentro do período de garantia:

(1) Danos causados ​​por fatores naturais (por exemplo, raios, poeira) ou influências ambientais.

(2) Mau funcionamento devido à operação inadequada por parte do usuário.

(3) Danos físicos óbvios causados ​​por erro humano.

(4) Desmontagem, modificação ou reparo não autorizado.

(5) Etiquetas de garantia alteradas ou incompletas na caixa.

(6) Danos ou perdas durante o transporte.
