Diodo laser DFB BTF de 1532 nm

Índice

1. Introdução do 1532nm Diodo laser DFB BTF

2. Especificações Técnicas

3. Recursos do produto

4. Aplicações Típicas

5. Detalhes do produto

6. Informações sobre pedidos

7. Folha de dados e folha de teste

8. Condições de cotação e pagamento

9. Prazo de entrega

10. Notas de operação

11. Garantia de Qualidade e Serviço pós-venda

Introdução do produto

Diodo laser DFB BTF de 1532 nm com comprimento de onda central 1532,68nm (ITU CH56), potência de saída óptica 10mW. TEC e termistor integrados permitir uma operação estável. Durante a operação, conecte corretamente de acordo com o definição de pinagem, controle de corrente de acionamento e temperatura dentro da classificação alcance e evite danos por ESD e operação de sobretensão.

Produto Especificações

Recursos do produto

● Borboleta pacote, TEC integrado;

● Ampla temperatura confiabilidade; 

● Alto confiabilidade, resposta rápida, boa estabilidade.

Aplicações de produtos

● Gás acetileno C2H2 detecção; 

● Fibra Óptica Comunicação e Transmissão Fotônica por Microondas;

● Telêmetros a laser.

Produto Detalhes

● Espectro típico: 1532,68 nm, tolerância de comprimento de onda de +/-0,5 nm.

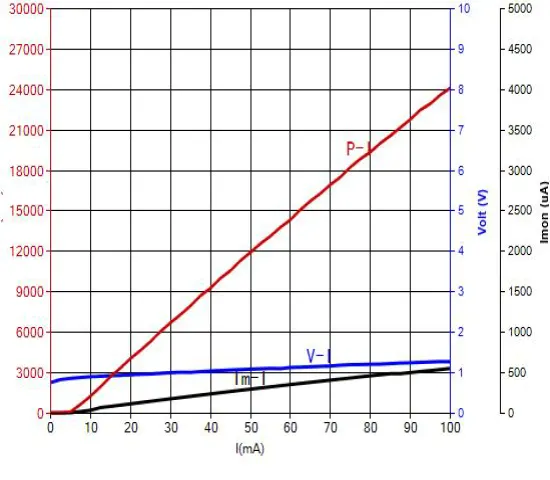

● Laser PIV-1532nm 10mW DFB BTF Diodo

● Diodo Laser DFB BTF FAQ-1532nm

(1) O que é o pacote BTF?

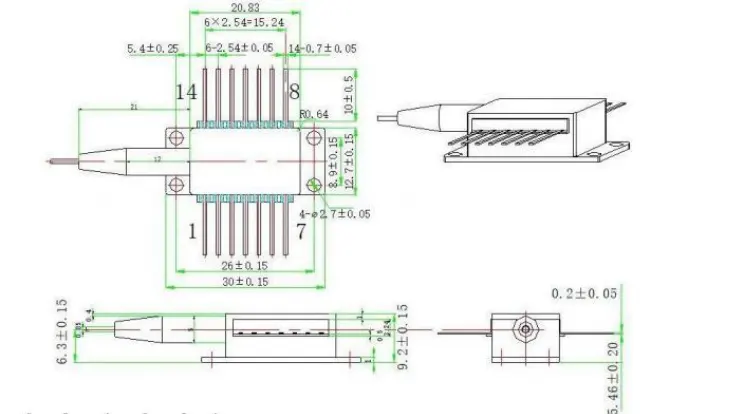

--O pacote BTF (borboleta) é o pacote borboleta padrão de 14 pinos, o formato de embalagem de nível industrial mais popular no setor de optoeletrônica indústria. Este pacote integra o chip laser, controle de temperatura TEC, termistor e fotodiodo, oferecendo excelente hermeticidade e resistência térmica desempenho gerencial. Não há diferença essencial em relação ao padrão embalagem de borboleta; “BTF” é comumente usado como uma abreviatura de “Borboleta” no produto nomenclatura.

(2) Quais modos de condução este produto suporta?

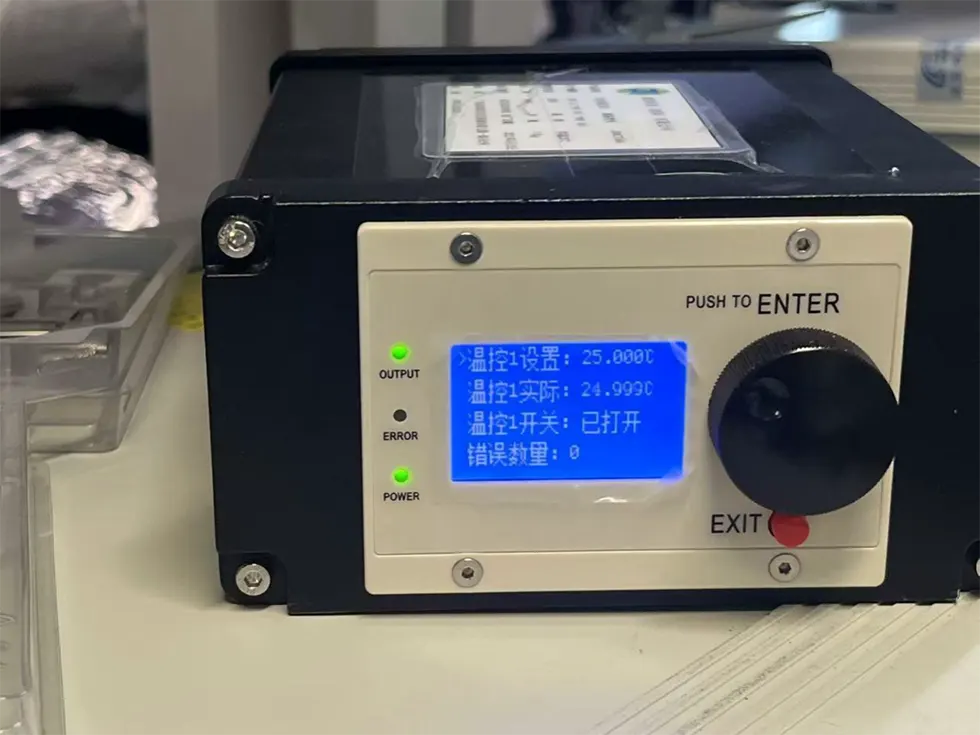

--1532nm DFB BTF Laser Diode suporta onda contínua (CW) operação. Recomenda-se uma fonte de corrente constante de baixo ruído (limite corrente aproximadamente 5-20mA, corrente operacional 50-90mA), junto com um TEC controlador para estabilização de temperatura (normalmente definido em 25 ℃).

(3) Estão disponíveis testes por amostra?

--Testes de amostras e produção experimental de pequenos volumes são suportados. Para compras em massa, oferecemos preços por volume e cotações escalonadas.

Pedido informação

por exemplo: BFLD-CH56-10SM-FA

(Informações do pedido: Diodo laser DFB BTF de 1532nm, potência de saída de 10mW, com Fibra SM, conector FC/APC, pinagem tipo 1).

Folha de dados e folha de teste

Ficha de dados

Folha de teste

Termos de cotação e pagamento

● Termos de cotação

(1) EXW:

Se você tiver uma conta DHL/UPS/FedEx, a Box Optronics sugere usar o EXW. Enviamos através da sua conta; não cobramos o custo de envio.

(2) PAD:

Se você não tiver uma conta, pague antecipadamente o custo de envio para os produtos.

● Condições de pagamento

PayPal e T/T estão disponíveis.

Tempo de espera

Demora cerca de 10 dias úteis para produção. (Se houver algum em estoque, será enviado mais rápido.)

A logística internacional pode levar de 3 a 5 dias úteis.

Operação Notas

● Durante a operação, este dispositivo emite um raio laser de alta intensidade; fazer não olhe diretamente para a face da extremidade da fibra, pois isso pode causar lesões nos olhos.

● Este dispositivo é sensível à eletrostática; portanto, o cumprimento estrito medidas de proteção antiestática são necessárias durante a embalagem, transporte e uso. Além disso, devem ser tomadas precauções para evitar picos de energia, pois não fazer isso pode resultar em danos permanentes ao dispositivo (por exemplo, garantindo o aterramento adequado do equipamento e usando um dispositivo antiestático pulseira).

● As fibras ópticas são frágeis; não use a fibra para puxar o dispositivo. Ao inserir ou remover um dispositivo da tomada, não aplique pressão ou puxe a manga localizada na parte traseira da caixa do dispositivo. Para dispositivos equipado com conectores, certifique-se de que tanto o dispositivo quanto o conector de fibra são levantados simultaneamente durante a instalação ou remoção.

● Antes de ligar todos os componentes, primeiro ative o cooler e em seguida, prossiga com etapas incrementais de inicialização para evitar o superaquecimento do chip e sobrecarga.

● Durante o processo de inicialização, nunca aplique diretamente uma corrente alta, pois isso corre o risco de danificar o chip. Em vez disso, ligue o dispositivo no nível atual perto do limite do chip e, em seguida, aumente gradualmente a corrente em pequenos incrementos até que o nível desejado seja alcançado.

Garantia de Qualidade e Serviço pós-venda

● Período de garantia:

Reparo ou substituição gratuita para defeitos não induzidos pelo homem dentro de 1 ano a partir da compra. Serviços de manutenção pagos disponíveis após 1 ano.

● Exclusões da Garantia Gratuita:

Durante o período de garantia gratuito, serviços gratuitos de reparo ou substituição será fornecido para falhas causadas por problemas de qualidade do produto. No entanto, Caixa A Optronics reserva-se o direito de recusar serviços de reparo gratuitos nos seguintes casos dentro do período de garantia:

(1) Danos causados por fatores naturais (por exemplo, raios, poeira) ou influências ambientais.

(2) Mau funcionamento devido à operação inadequada por parte do usuário.

(3) Danos físicos óbvios causados ​​por erro humano.

(4) Desmontagem, modificação ou reparo não autorizado.

(5) Etiquetas de garantia alteradas ou incompletas na caixa.

(6) Danos ou perdas durante o transporte.
