Diodo laser DFB de 1574 nm para detecção de CO2

Visão geral do produto - Diodo laser DFB de 1574nm para detecção de CO2

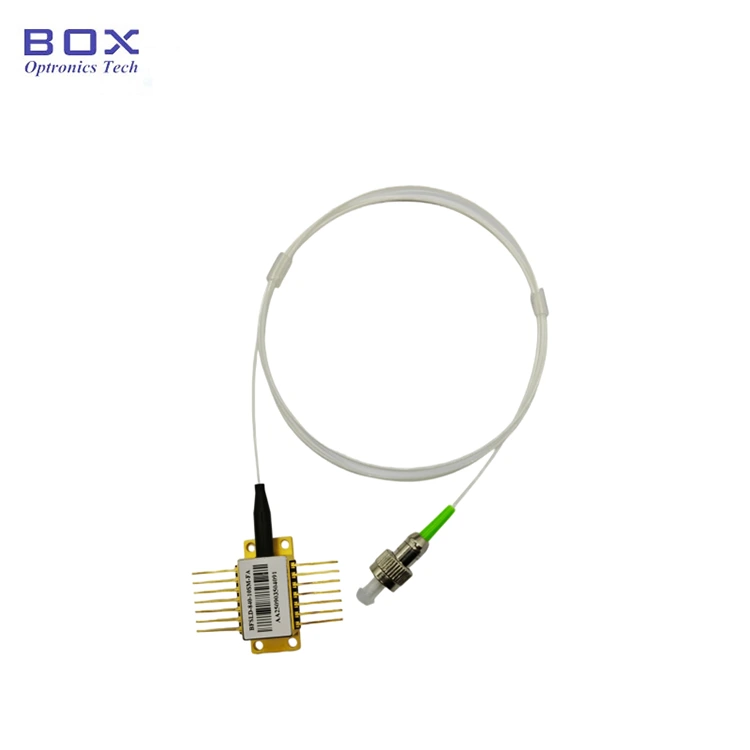

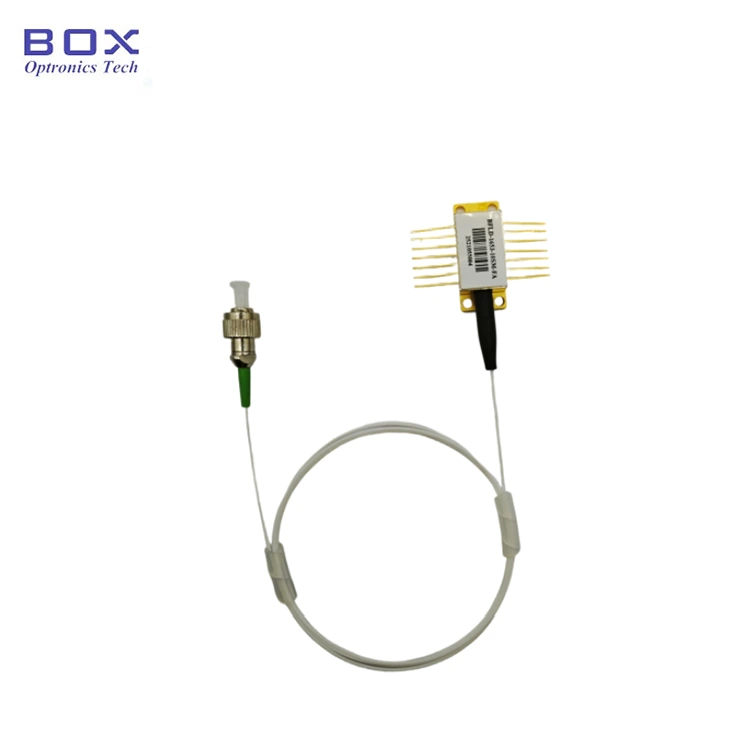

O diodo laser DFB de 1574 nm para detecção de CO2 fornece potência de saída óptica de 10 mW ou 20 mW por meio de fibra monomodo ou fibra de manutenção de polarização com um conector FC/APC.

Apresentando uma largura de linha espectral estreita de 3 MHz típico (FWHM) e uma alta taxa de supressão de modo lateral de ≥35dB (40dB típico), o laser DFB fornece a pureza espectral e a precisão do comprimento de onda necessárias para espectroscopia de absorção de laser de diodo ajustável (TDLAS) e outras técnicas de detecção de gás de alta resolução.

Alojado em um pacote borboleta de 14 pinos padrão da indústria com duas opções de configuração de pinagem, integrado com um TEC, termistor, monitor PD e isolador. O laser é compatível com placas de driver de laser borboleta padrão e designs de sistema.

Principais recursos - Diodo laser DFB de 1574nm para detecção de CO2

· Comprimento de onda central: 1574 nm (faixa 1573–1575 nm), compatível com a linha de absorção de gás CO2

· Alta potência de saída óptica: 10mW ou 20mW

· Ampla largura de banda de modulação: 2,5 GHz típico (-3dB)

· Isolador óptico integrado: isolamento ≥30dB

· Refrigerador termoelétrico integrado (TEC) e termistor de 10kΩ para estabilização do comprimento de onda

· Coeficiente de temperatura do comprimento de onda: 0,09 nm/°C típico (15°C a 35°C)

· Coeficiente de corrente de comprimento de onda: 0,01 nm/mA típico para ajuste de comprimento de onda

· Pacote borboleta de 14 pinos padrão da indústria, opções de pinagem Tipo 1 e Tipo 2

· Corrente de limite baixo: 10mA~35mA

· Monitore fotodiodo integrado para monitoramento de energia

Aplicações típicas - Diodo laser DFB de 1574nm para detecção de CO2

· Detecção e monitoramento de gás CO2 com base em espectroscopia de absorção de laser de diodo sintonizável (TDLAS)

· Espectroscopia de modulação de comprimento de onda (WMS) para detecção de CO₂ e gases traços de alta sensibilidade

· Sistemas de detecção de fibra óptica baseados em FBG e técnicas de medição interferométrica

· Equipamento de teste e medição de comunicação de fibra óptica

· Aplicações de análise de respiração e detecção de gases biomédicos

· Pesquisa e desenvolvimento em laboratórios de fotônica e sensoriamento óptico

· Integração OEM em analisadores de gás e instrumentos de monitoramento ambiental

Especificações do produto - Diodo laser DFB de 1574nm para detecção de CO2

Avaliações Máximas Absolutas

Características eletro-ópticas (T = 25°C de temperatura do laser)

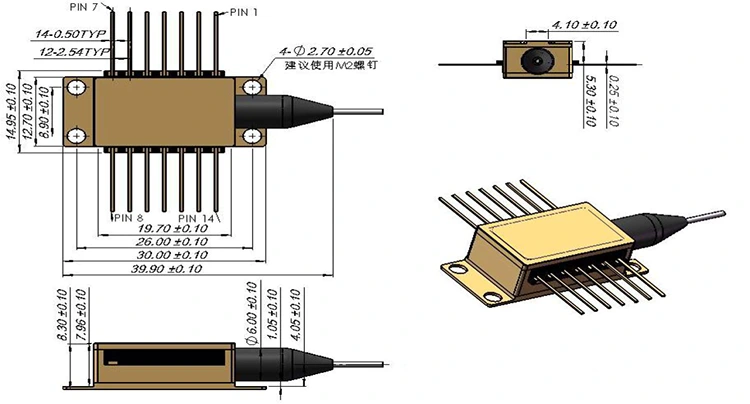

Definição de pacote e pino -Diodo laser DFB de 1574 nm para detecção de CO2

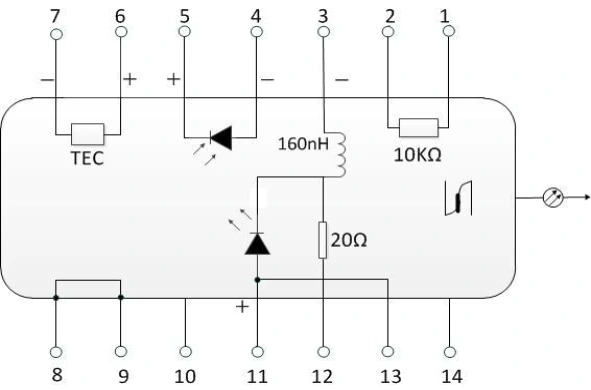

Configuração de pino tipo 1

Configuração de pino tipo 2

Informações sobre pedidos

Nomenclatura do Modelo

BFL - XXXX - XX - XX - XX X

Exemplo: BFLD-1574-20PM-FA2

Perguntas frequentes (FAQ) -Diodo laser DFB de 1574nm para detecção de CO2

P: Como o TEC integrado melhora o desempenho da detecção de CO2?

R: O TEC e o termistor integrados estabilizam a temperatura do chip do laser, minimizando o comprimento de onda e o desvio da potência de saída. Como o comprimento de onda do laser DFB depende da temperatura, o controle térmico preciso ajuda a manter o alinhamento com o recurso de absorção de CO₂ alvo. O TEC fornece ajuste grosseiro do comprimento de onda, enquanto o ajuste fino do comprimento de onda pode ser obtido através da modulação da corrente de injeção.

P: Por que um isolador óptico integrado é importante para sistemas de detecção de gás?

R: O isolador óptico integrado reduz o feedback óptico causado por reflexões de conexões de fibra e componentes ópticos. Isso melhora a estabilidade da saída do laser e reduz a sensibilidade a distúrbios ópticos externos, o que é especialmente importante para sistemas de detecção de gás TDLAS e WMS de alta sensibilidade.

P: Posso obter um comprimento de onda personalizado para uma espécie de gás diferente?

R: Sim, a Box Optronics fornece fontes de laser DFB em comprimentos de onda otimizados para diferentes aplicações de detecção de gás, incluindo, entre outros, CO2 (1574 nm), CH4 (1653 nm), H2O (1392 nm) e O2 (760 nm). Também oferecemos suporte a comprimentos de onda de canal CWDM e DWDM para aplicações de comunicação. Contate-nos com seus requisitos específicos de comprimento de onda e nossa equipe de engenharia analisará a viabilidade.

P: Quais circuitos de acionamento e controle são necessários para este laser?

R: O laser DFB de 1574 nm requer um driver de diodo laser com limitação de corrente apropriada, controlador de temperatura para o TEC integrado e, opcionalmente, uma entrada de modulação para varredura de comprimento de onda em aplicações TDLAS. O fotodiodo do monitor pode ser usado para controle automático de energia (APC).

Produtos relacionados -Diodo laser DFB de 1574nm para detecção de CO2

· Laser borboleta DFB de 1653,7 nm e 40 mW de alta potência - Fontes de laser DFB para detecção de metano, monitoramento ambiental e aplicações de segurança industrial

· Laser acoplado a fibra de 1683 nm e 10 mW - Lasers DFB de comprimento de onda estendido para espectroscopia de absorção de CH₄ e aplicações de detecção de gás de alta sensibilidade

· Diodo laser borboleta DFB de 1392nm e 10mW - projetado para espectroscopia de absorção de vapor de água e sistemas de medição de umidade

· Fotodiodo PIN InGaAs TO46 de 1 mm - Fotodetectores de alta sensibilidade de 900-1650 nm para detecção de sinal de absorção de gás e monitoramento de potência óptica

· Módulo de laser ajustável de banda C - fontes de laser para espectroscopia, interrogação FBG e caracterização óptica

Folha de dados e folha de testes -Diodo laser DFB de 1574nm para detecção de CO2

Ficha de dados

folha de teste
