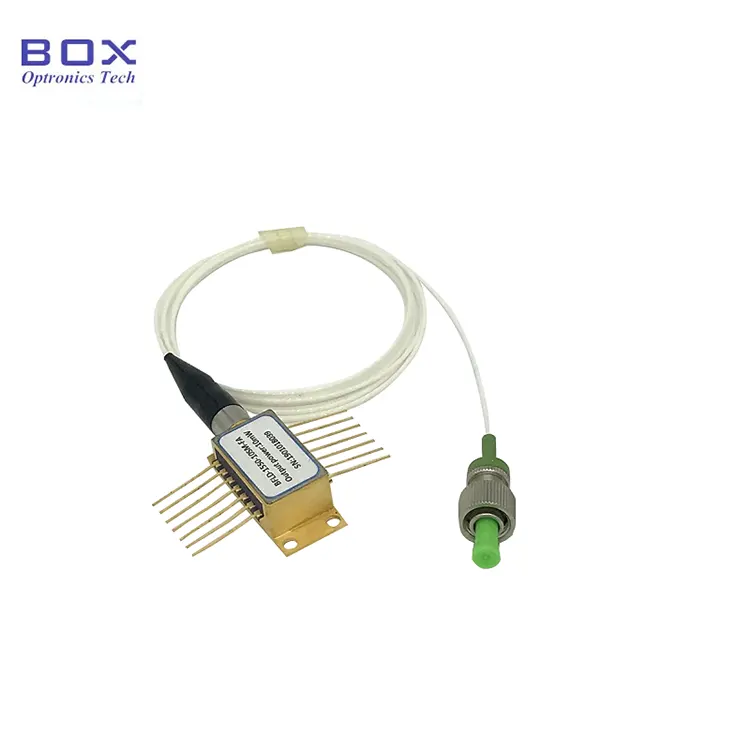

Introdução do produto-Fibra DFB de 1651nm Diodo Laser Acoplado

Este é um diodo laser acoplado a fibra DFB de 1651 nm com um chip DFB de poço multiquântico e um pacote borboleta de 14 pinos. Integra TEC controle de temperatura e termistor, suporta modo único/manutenção de polarização saída de fibra, com potência de saída típica de 10mW e comprimento de onda central de 1651 nm. Adequado para comunicação por fibra, detecção de fibra, instrumentos ópticos, e sistemas de fonte de luz dedicados, é fácil de operar e altamente confiável. Por favor, controle rigorosamente a corrente da unidade, tensão e temperatura de soldagem, forneça proteção ESD e evite exceder as classificações máximas absolutas.

Produto Especificações-1651nm DFB Diodo Laser Acoplado a Fibra

Produto Características-Diodo laser acoplado a fibra DFB de 1651nm

● Suporta Acoplamento de fibra SMF-28e ou PMF-1550, conector FC/APC;

● 14 pinos Pacote borboleta;

● Integrado termistor e TEC;

● Largo faixa de temperatura operacional.

Produto Aplicações-1651 nm DFB Diodo Laser Acoplado a Fibra

● Fibra óptica comunicação;

● Instrumento óptico;

● Análise de gás metano CH4;

● Detecção de fibra óptica.

Produto Detalhes-Diodo laser acoplado a fibra DFB de 1651nm

● Desenho do pacote e definição de PIN-OUT (Unidade: mm) -Fibra DFB de 1651nm Diodo Laser Acoplado

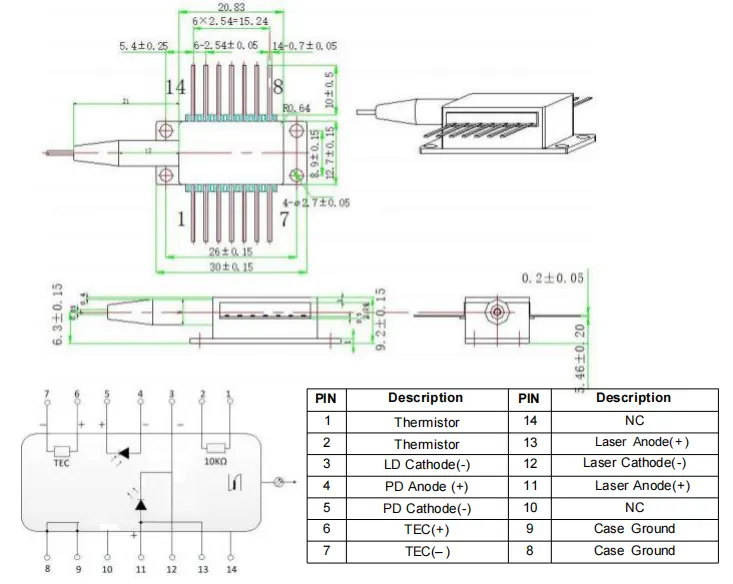

>>> Pinagem Type1

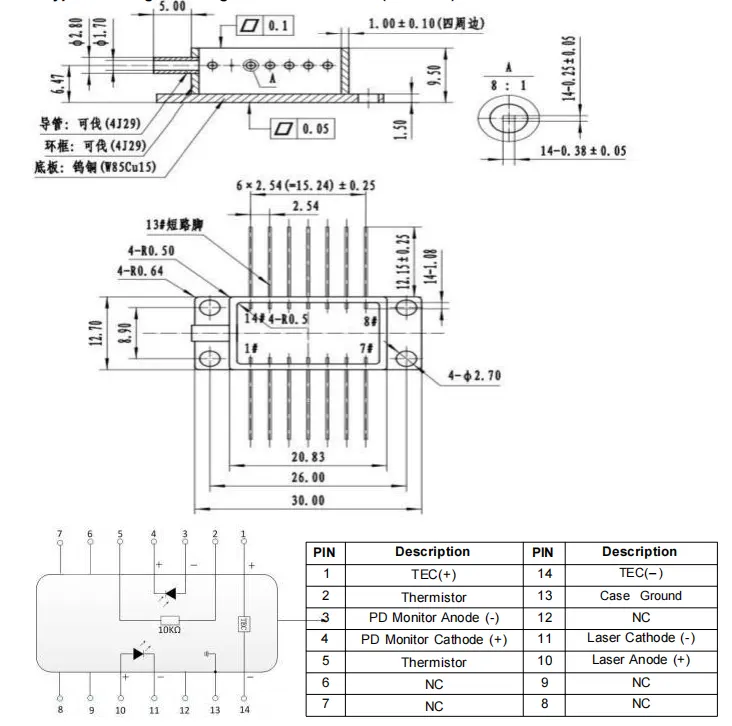

>>> Pinagem Type2

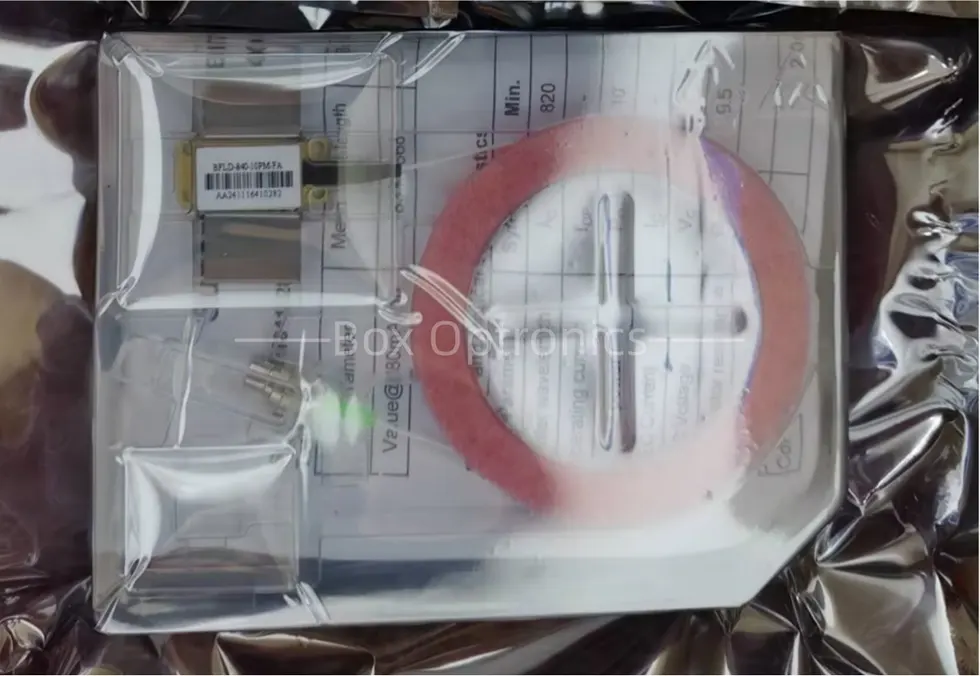

● Exemplo de embalagem

*Dispositivo autônomo; nenhum driver integrado (driver externo opcional).

Pedido Informação-1651 nm DFB Diodo Laser Acoplado a Fibra

por exemplo: BFLD-1651-10SM-FA2

(Informações do pedido: Diodo laser acoplado a fibra DFB de 1651nm, borboleta de 14 pinos pacote, com fibra SM, conector FC/APC, pinagem tipo 2).

Folha de dados-1651nm DFB Diodo laser acoplado a fibra

Ficha de dados

1. Termos de cotação e pagamento - Diodo laser acoplado a fibra DFB de 1651nm

● Termos de cotação

(1) EXW:

Se você tiver uma conta DHL/UPS/FedEx, a Box Optronics sugere usar o EXW. Enviamos através da sua conta; não cobramos o custo de envio.

(2) PAD:

Se você não tiver uma conta, pague antecipadamente o custo de envio para os produtos.

● Condições de pagamento

PayPal e T/T estão disponíveis.

Prazo de entrega-1651nm DFB Diodo laser acoplado a fibra

Demora cerca de 10 dias úteis para produção. (Se houver algum em estoque, será enviado mais rápido.)

A logística internacional pode levar de 3 a 5 dias úteis.

Operação Diodo laser acoplado a fibra DFB Notes-1651nm

● Este dispositivo é sensível à eletrostática; portanto, o cumprimento estrito medidas de proteção antiestática são necessárias durante a embalagem, transporte e uso. Além disso, devem ser tomadas precauções para evitar picos de energia, pois não fazer isso pode resultar em danos permanentes ao dispositivo (por exemplo, garantindo o aterramento adequado do equipamento e usando um dispositivo antiestático pulseira).

● As fibras ópticas são frágeis; não use a fibra para puxar o dispositivo. Ao inserir ou remover um dispositivo da tomada, não aplique pressão ou puxe a manga localizada na parte traseira da caixa do dispositivo. Para dispositivos equipado com conectores, certifique-se de que tanto o dispositivo quanto o conector de fibra são levantados simultaneamente durante a instalação ou remoção.

● Se os pinos necessitarem de soldagem, a temperatura de soldagem não deve exceda 260°C e o tempo de soldagem não deve exceder 10 segundos. Particular atenção deve ser dada ao seguinte: durante o processo de soldagem, o o dispositivo deve estar desligado e o ferro de solda deve estar devidamente aterrado.

● Antes de ligar todos os componentes, primeiro ative o cooler e em seguida, prossiga com etapas incrementais de inicialização para evitar o superaquecimento do chip e sobrecarga.

Garantia de Qualidade e Serviço pós-venda-1651nm DFB diodo laser acoplado a fibra

● Período de garantia:

Reparo ou substituição gratuita para defeitos não induzidos pelo homem dentro de 1 ano a partir da compra. Serviços de manutenção pagos disponíveis após 1 ano.

● Exclusões da Garantia Gratuita:

Durante o período de garantia gratuito, serviços gratuitos de reparo ou substituição será fornecido para falhas causadas por problemas de qualidade do produto. No entanto, Caixa A Optronics reserva-se o direito de recusar serviços de reparo gratuitos nos seguintes casos dentro do período de garantia:

(1) Danos causados por fatores naturais (por exemplo, raios, poeira) ou influências ambientais.

(2) Mau funcionamento devido à operação inadequada por parte do usuário.

(3) Danos físicos óbvios causados ​​por erro humano.

(4) Desmontagem, modificação ou reparo não autorizado.

(5) Etiquetas de garantia alteradas ou incompletas na caixa.

(6) Danos ou perdas durante o transporte.
