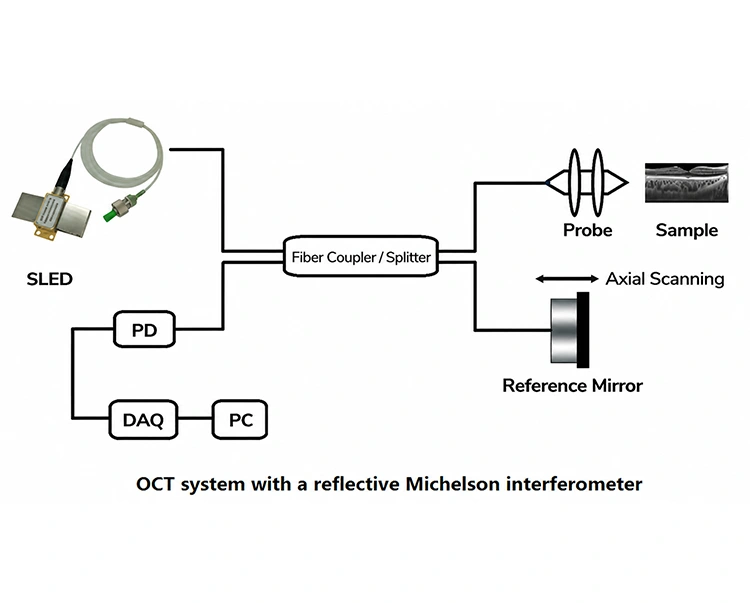

(1) A luz emitida por uma fonte de banda larga e de baixa coerência (como um SLED) é dividida em dois feixes por um divisor de feixe (ou acoplador de fibra), entrando no braço de referência e no braço de amostra, respectivamente.
(2) A luz no braço de referência é refletida de volta por um espelho.
(3) Depois que a luz no braço da amostra ilumina o tecido ou material sob investigação, a luz retroespalhada de várias profundidades retorna.
(4) Os dois feixes se recombinam no divisor de feixe; um sinal de interferência é gerado apenas quando a diferença do caminho óptico entre os dois braços está dentro do comprimento de coerência da fonte de luz. Este curto comprimento de coerência garante a alta resolução axial do sistema.
(5) Ao varrer a posição do espelho de referência ou empregar varredura de frequência para adquirir sinais de interferência, o sistema pode reconstruir imagens tomográficas bidimensionais ou tridimensionais da amostra, camada por camada.
|
Componente |
Descrição da função |
|
Fonte de luz de trenó |
Fornece luz de banda larga de baixa coerência, servindo como fonte de luz central para o sistema OCT atingir alta resolução axial; normalmente opera na banda do infravermelho próximo de 800–1550 nm. |
|
Acoplador/divisor de fibra |
Divide a fonte de luz em um braço de amostra e um braço de referência e combina os sinais de eco de ambos os braços no detector. |
|
Sondar |
Foca o feixe de luz na superfície ou no interior da amostra e coleta sinais ópticos retrorrefletidos/retroespalhados de diferentes profundidades. |
|
Espelho de referência |
Fornece um caminho óptico de referência estável. Ele altera o comprimento do caminho óptico do braço de referência por meio de varredura axial precisa, realiza a correspondência do sinal de interferência com a luz refletida de diferentes profundidades de amostra e completa a varredura com resolução de profundidade. |
|
DP |
Detecta sinais ópticos de interferência do braço de amostra e do braço de referência. |
|
Sistema de aquisição de dados (DAQ) |
Converte sinais fotoelétricos em sinais digitais para processamento e armazenamento em tempo real pelo computador. |
|
PC |
Processa os sinais de interferência adquiridos por meio de algoritmos como Fast Fourier Transform (FFT) e reconstrói imagens tomográficas 2D ou 3D de alta resolução da amostra. |

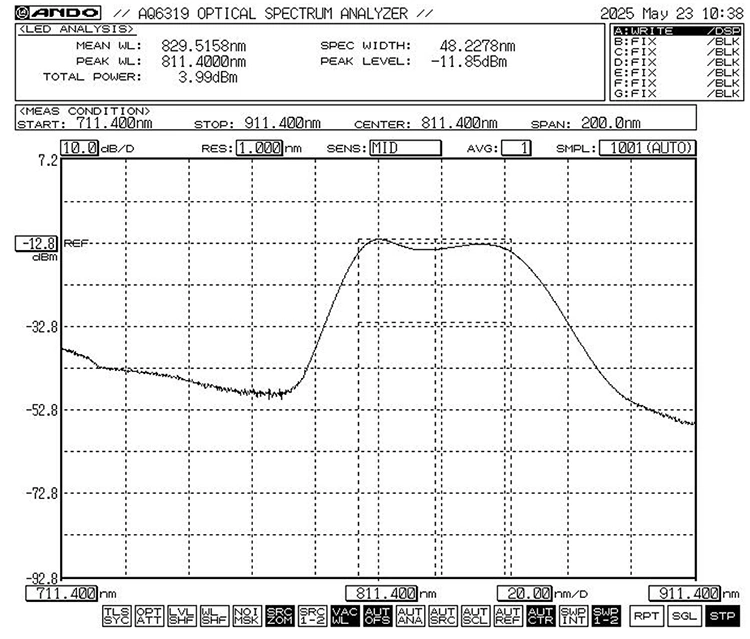

Fonte de luz de banda larga TRENÓ de 840nm 20mW
Diodo SLD de 840nm 10mW 35nm BW
Fonte luminosa de 1060nm 1064nm SLD
Q1: Qual comprimento de onda (em nm) da fonte de luz de banda larga SLD é normalmente usado em OCT?
A1: Imagem Biomédica → 800–1060nm;

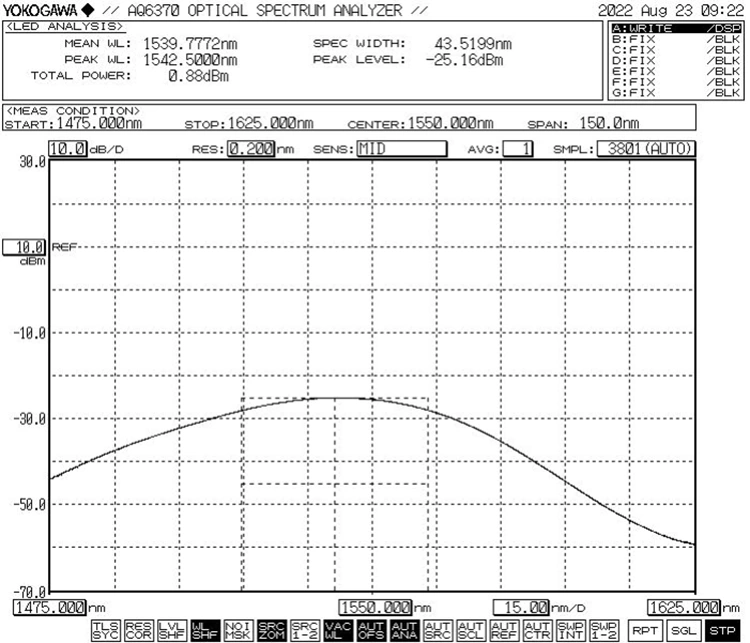

Aplicações de inspeção industrial/fibra óptica → 1300–1550nm.
Q2: Uma fonte de luz de banda larga SLED requer um isolador?
A2: Para aplicações industriais, é necessário avaliar de forma independente a magnitude da potência óptica refletida; se garantido, vários isoladores podem ser necessários.
Q3: As fontes de luz SLD que você fornece vêm com um circuito de driver integrado?
A3: Sim, oferecemos soluções modulares que integram o chip laser, o circuito driver e (opcionalmente) um acoplador de fibra. Isto permite o uso direto ou maior integração do sistema sem a necessidade do cliente conectar um driver externo.
-
